带金属接头的波纹柔性燃气输送软管

在民用燃气入户、商用厨房供气、小型工业燃烧设备接驳的管路系统中，这类带金属接头的波纹柔性软管是解决硬管安装对位偏差、吸收设备运行微幅振动的核心管路配件。日常现场施工中，预埋的燃气镀锌管接口位置很难和灶具、壁挂炉、燃气热水器的进气口完全同轴，硬管接驳强行对位会给接头处带来持续的装配应力，长期使用容易出现密封失效泄漏，而这种柔性软管可以在一定范围内任意弯曲调整角度，抵消安装时的位置偏差，不需要额外增加过渡接头，能大幅缩短现场安装的工时。

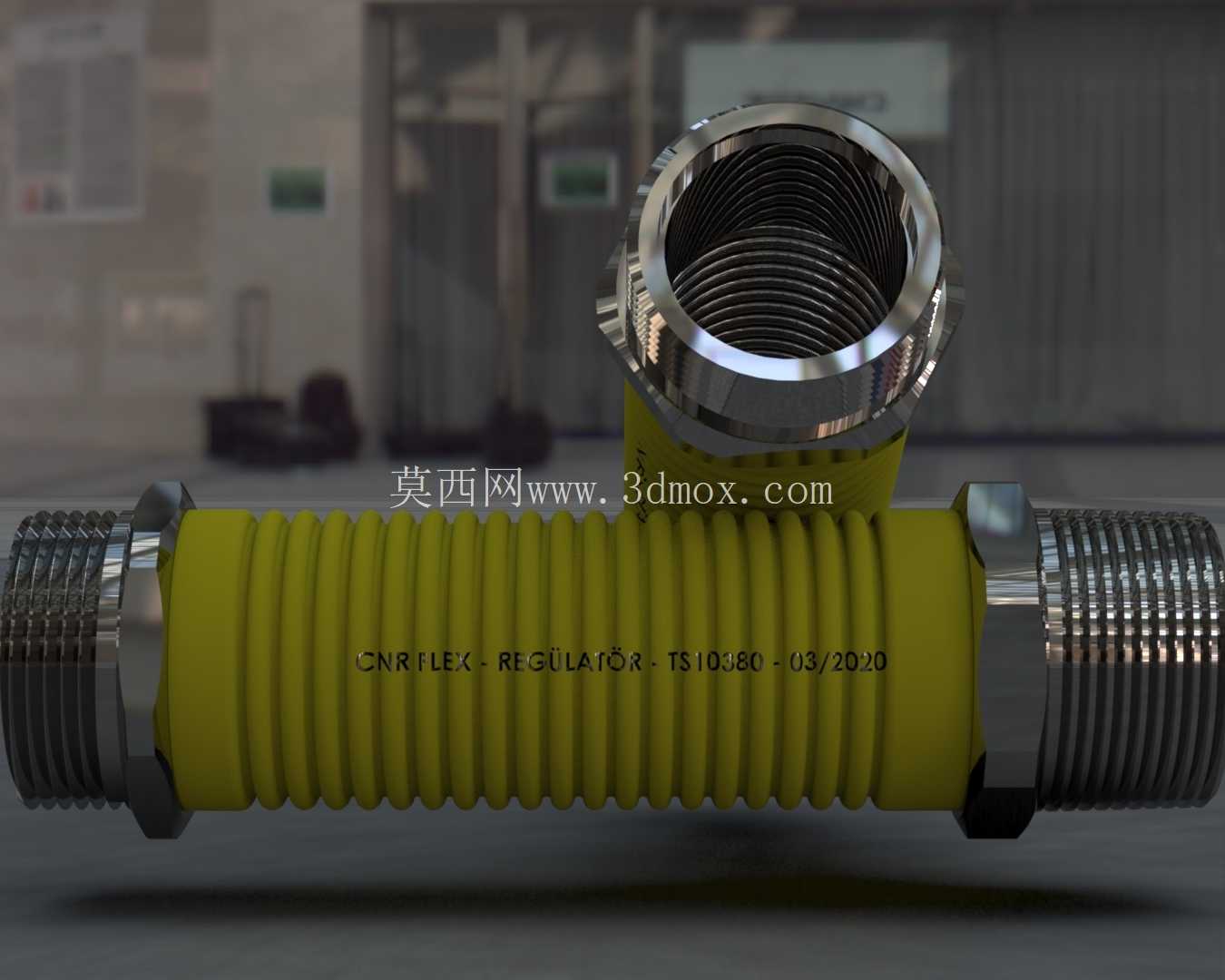

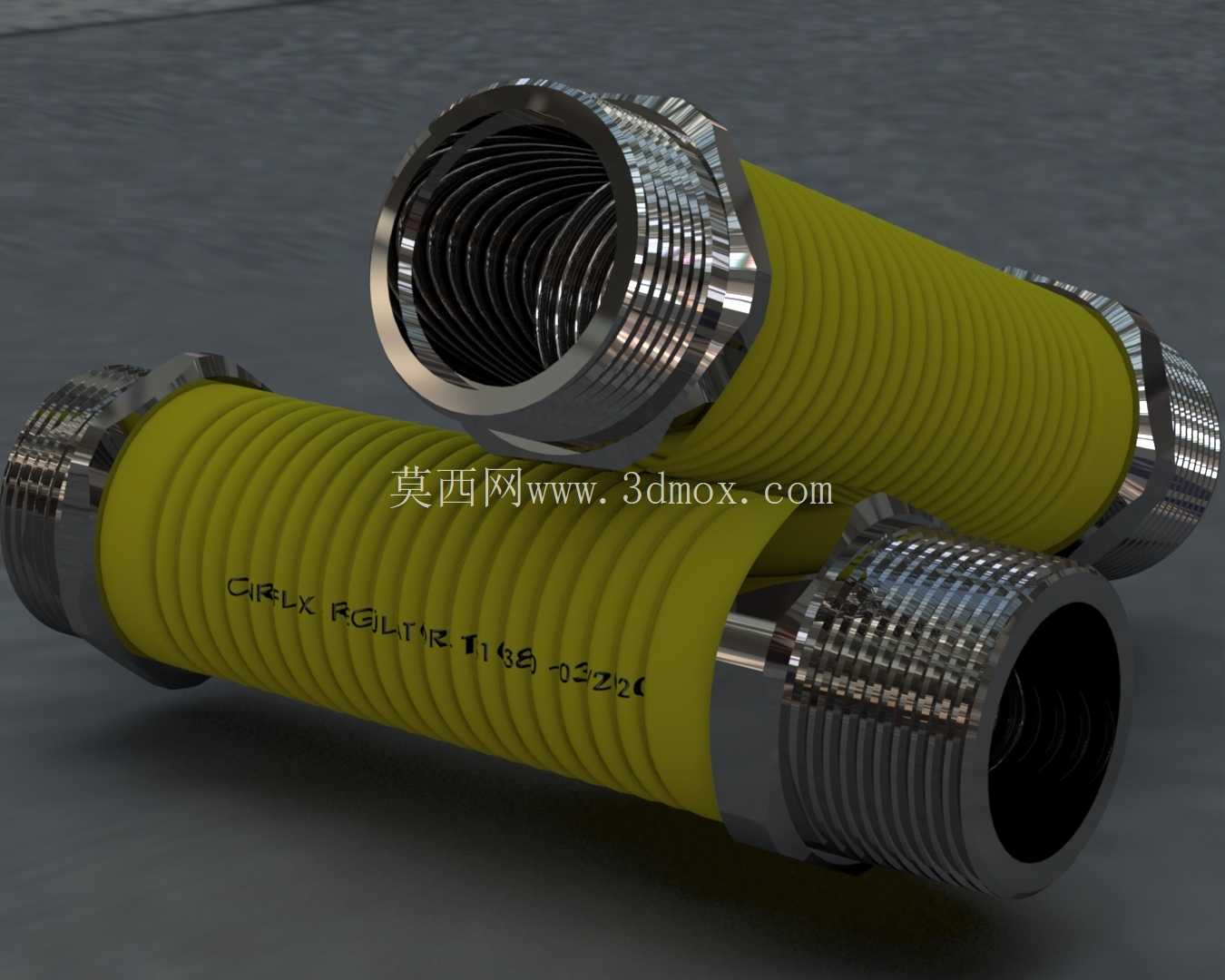

从结构设计来看，管体采用螺旋波纹成型的金属基材作为承压骨架，外部包覆的黄色防护层是燃气输送管路的专用识别色，符合燃气配件的标识规范，既可以隔绝外部腐蚀介质接触内部金属层，也能避免日常使用中剐蹭、磕碰损伤波纹结构。两端的金属接头采用标准外螺纹设计，螺纹加工精度满足管路密封的配合公差要求，接头和波纹内管采用压接式密封结构，不需要额外加装密封填料就能保证气密性，压接位置做了加厚过渡处理，避免软管弯曲时接头根部出现应力集中导致断裂。

设计这类软管的三维模型时，首先要还原波纹段的螺旋升角、波高与波距参数，这部分参数直接决定了软管的最小弯曲半径——波高越大、波距越宽，软管的可弯曲角度越大，但承压能力会相应降低，建模时需要平衡柔性和承压性能的关系，不能为了追求弯曲性能过度放大波高导致管体承压不足。两端的接头部分要严格按照管螺纹的标准牙型建模，螺纹的大径、小径、螺距公差要和实际加工参数一致，接头的六角拧动边尺寸要符合标准扳手的夹持尺寸，方便现场安装时施加扭矩。外部包覆层的建模要贴合波纹外轮廓，不能出现和金属骨架分层的穿模问题，包覆层两端和接头压接的位置要做出压合后的形变痕迹，还原实际产品的装配状态。

从安装边界来看，这类软管的安装需要预留足够的弯曲空间，最小弯曲半径不能小于管体外径的5倍，过度弯折会导致波纹层出现塑性变形，既会降低软管的使用寿命，也可能造成内部气路通径变小影响供气流量。接头拧入设备接口时的扭矩要控制在合理范围，扭矩过大会压坏螺纹牙型导致密封失效，扭矩过小则会出现密封不严的问题。管体安装时要避开尖锐棱角，避免外部防护层被划破后金属层接触腐蚀性介质出现锈蚀，同时要远离明火高温区域，防止外部包覆层长期受高温老化失去防护作用。

在实际管路系统选型时，需要根据供气设备的额定流量选择对应通径的软管，通径过小会导致管路压损过大，设备供气不足出现燃烧不充分的问题；通径过大则会增加不必要的成本。同时要根据安装位置的长度需求选择合适的软管长度，过长的软管盘绕会增加气路阻力，过短则会导致软管处于拉伸受力状态，长期使用容易在接头位置出现拉脱风险。这类软管的波纹金属结构本身具备一定的抗拉伸、抗挤压能力，但不能承受重物踩踏，安装时要尽量布置在不易被触碰的位置，外部可以加装防护套管提升使用寿命。

建模过程中还要注意还原管体表面的标识内容，包括产品规格、压力等级、适用介质的标识，这些标识是现场施工人员识别配件参数的重要依据，模型中还原这些细节能让三维模型更贴近实际产品状态，方便用于管路装配模拟、施工方案演示等场景。两端接头的端面要做出密封面的倒角处理，这部分细节是保证密封性能的关键结构，建模时不能省略，否则在做装配干涉检查时会出现误判，影响装配模拟的准确性。
