220V民用工业通用鼠笼式异步电动机结构

在民用小型加工设备、轻工生产线辅机、家用小型机具的动力选型场景里，这类220V供电的异步电动机是覆盖场景最广的动力单元，不需要额外配置三相工业供电回路，仅靠民用市电回路就能完成动力输出，适配很多分散式、小型化的作业场景，比如小型木工台锯、家用农副产品加工机具、小型输送线的驱动端、商用厨房搅拌设备、小型风机水泵类负载，都能见到这类结构电机的身影。

从实际使用的功能特性来看，这类电机采用鼠笼式转子结构，没有外置的励磁滑环与碳刷结构，日常运行过程中不需要频繁维护易损接触部件，运行可靠性更高，适合长时间连续运行的轻载到中载工况。定子绕组采用220V单相供电设计，内置启动电容与运行电容配合的分相结构，启动瞬间可以提供足够的启动转矩，克服负载静摩擦力矩完成启动过程，正常运行时转矩输出平稳，转速波动控制在工业应用允许的范围内，不会因为负载小幅波动出现明显的转速掉差。

设计这款电机结构的时候，首先要考虑的是安装边界的通用性，机座的安装脚孔位遵循通用小型电机的安装尺寸规范，底脚的孔距、孔径、安装面的平面度都要匹配常规民用工业设备的电机安装位，不需要额外做转接支架就能直接替换同机座号的老旧电机，降低设备改造的适配成本。轴伸端的直径、键槽尺寸也采用通用标准尺寸，配合标准的联轴器、皮带轮就能完成和负载端的动力连接，不需要额外定制传动连接件。

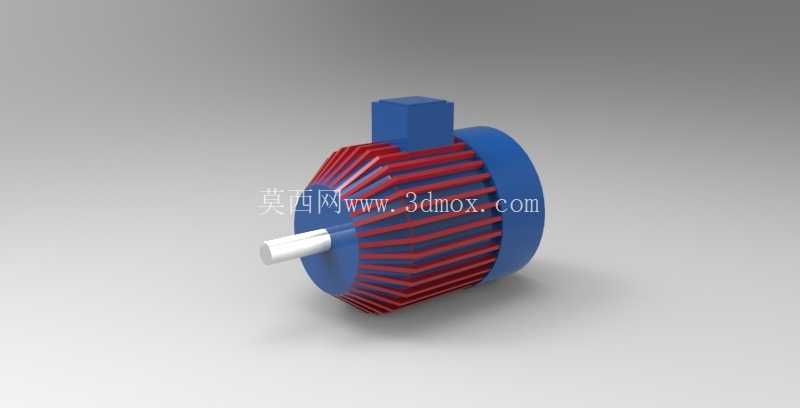

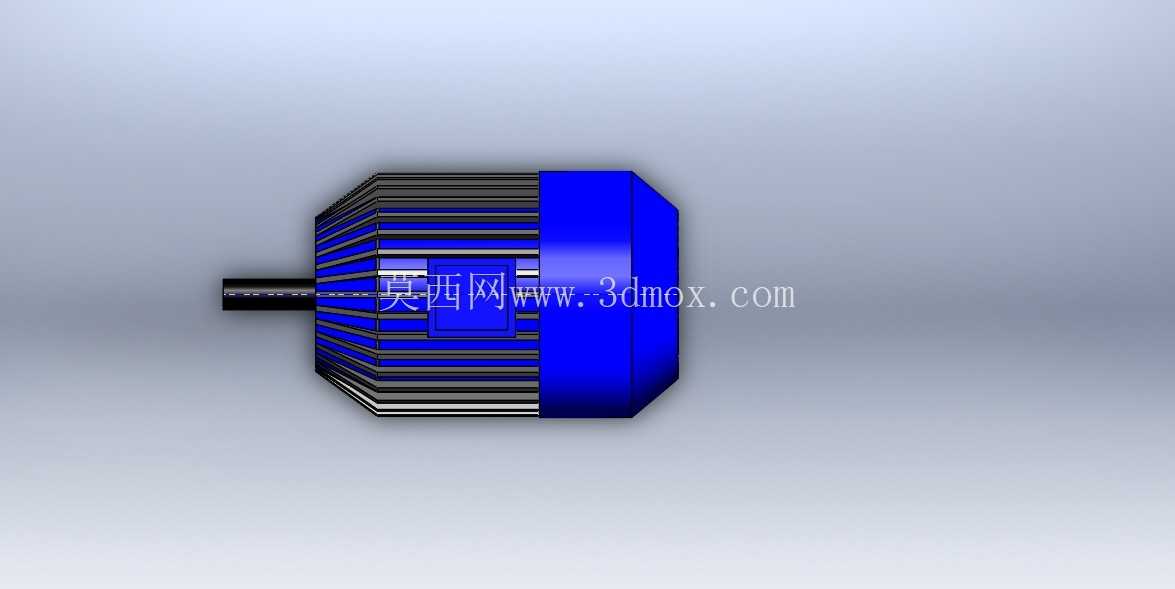

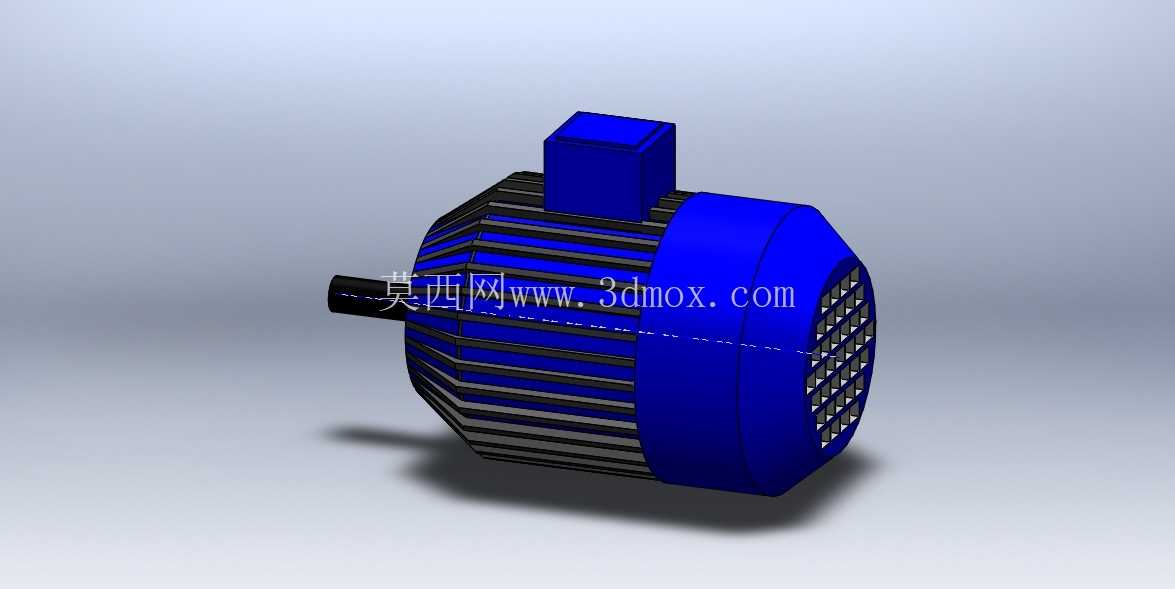

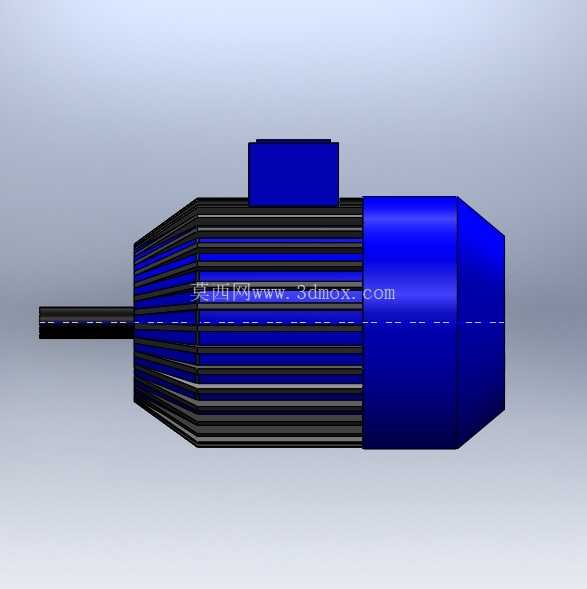

散热结构的设计是这类电机能长时间稳定运行的关键，机壳外表面设计了轴向分布的散热筋，也就是模型上呈现的红蓝相间的外筋结构，这些散热筋增大了机壳和空气的接触面积，电机后端同轴安装散热风叶，风叶随转子同步转动，产生的轴向气流顺着散热筋的沟槽流过，把定子绕组运行产生的热量持续带走，保证绕组温升控制在绝缘等级允许的范围内，避免长时间运行出现过热烧毁的问题。接线盒设置在机壳顶部的位置，接线腔预留足够的走线空间，方便现场施工的时候接入电源线，同时接线盒的密封结构可以阻挡日常使用中的粉尘、溅水侵入，满足一般工业民用场景的防护要求。

端盖部分采用和机壳止口配合的定位结构，保证两端轴承室的同轴度，避免转子转动的时候出现扫膛问题，轴承选用密封式深沟球轴承，出厂时预填润滑脂，正常使用周期内不需要额外加注润滑脂，减少日常维护工作量。转子做动平衡校正，保证额定转速下运行的振动值控制在标准范围内，不会因为振动过大导致连接的负载出现共振、紧固件松动的问题。

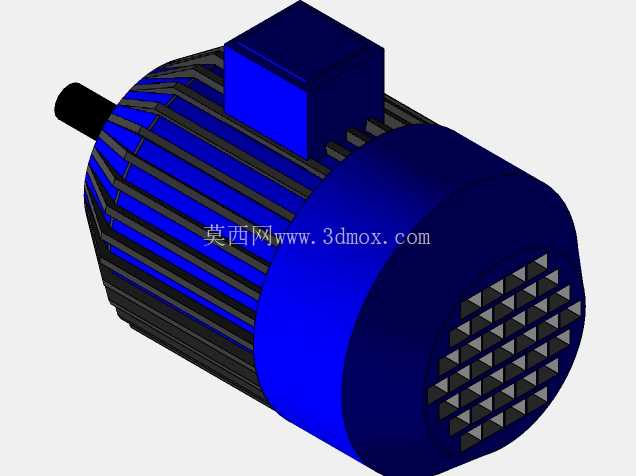

从外形尺寸的边界来看，这类电机的轴向总长度、径向最大外径都控制在同功率等级电机的常规尺寸范围内，不会占用过多的设备安装空间，顶部接线盒的凸起高度、轴伸端的伸出长度都做了优化，在满足电气安全距离、传动连接要求的前提下，尽可能压缩整体尺寸，适配更多安装空间局促的小型设备场景。端盖外侧的风罩采用镂空结构，既可以保证通风散热的气流通畅，又能阻挡外部异物触碰旋转的风叶，满足机械安全防护的要求。

在实际选型适配的时候，这类电机的输出转速、额定功率都覆盖民用小型设备的常用区间，针对不同的负载特性，可以选择对应极数的型号，比如驱动高转速的风机类负载可以选择2极结构，驱动需要中等转速的输送、加工类设备可以选择4极结构，驱动需要大转矩低转速的负载可以选择6极及以上的结构，不需要额外增加减速机构就能满足部分场景的转速要求，简化设备的整体传动结构。
