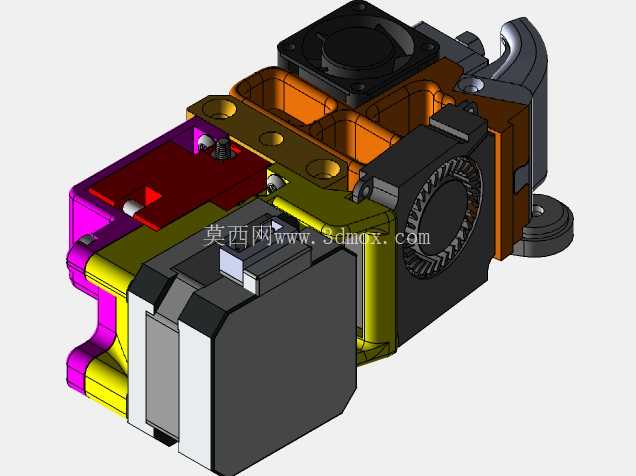

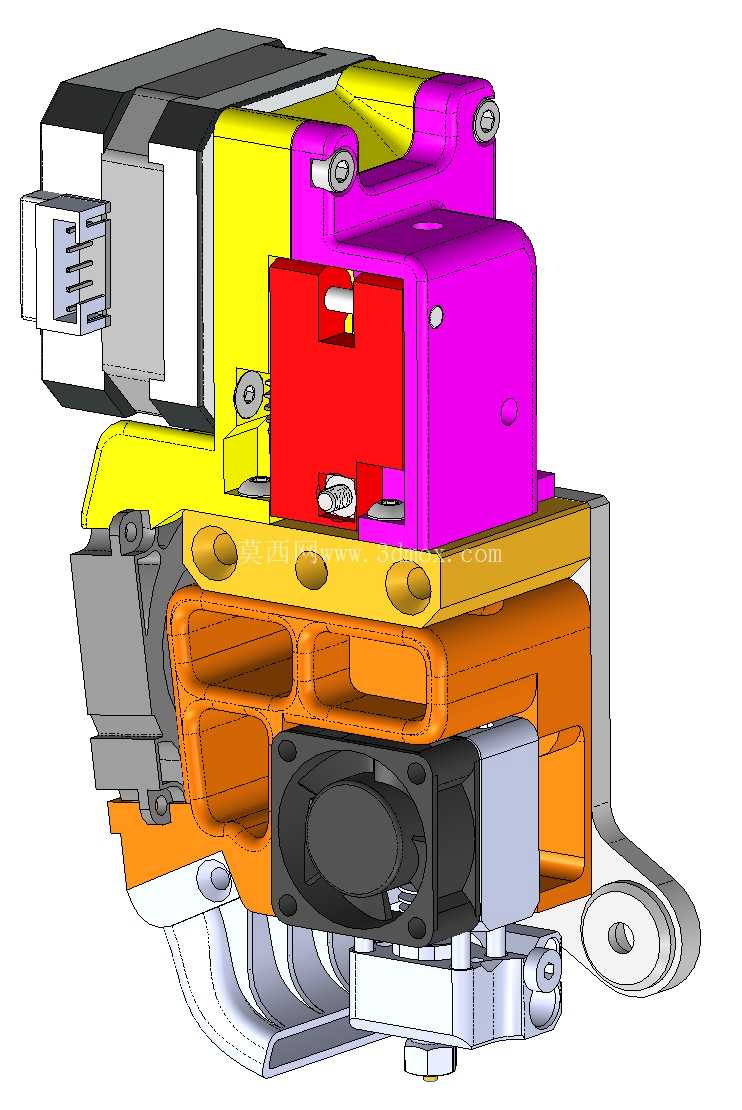

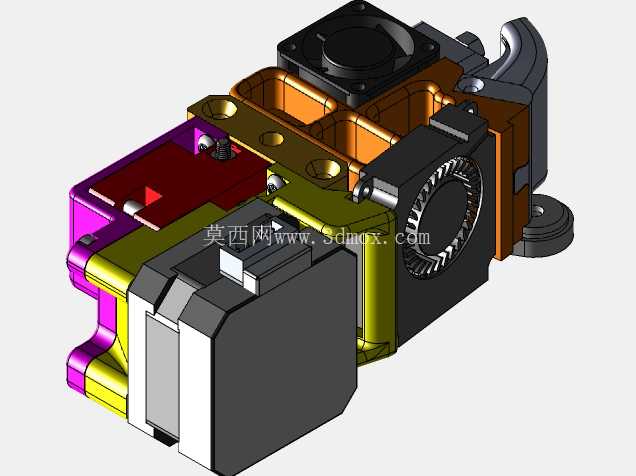

适配BMG与Mosquito热端的E3D换刀结构

在桌面级FDM 3D打印的多材料、多喷头作业场景里，换刀装置的稳定性直接决定了打印过程的连续性与成件质量，这套适配BMG驱动组件与Mosquito热端的E3D换刀结构，正是针对现有快换结构定位偏差、热端适配性差的痛点做的定向优化设计。从实际装机的适配边界来看，这套结构在设计时完全对齐了V6热端的喷嘴尖端安装基准，也就是说原有采用V6热端快换系统的设备，不需要重新调整Z轴零点、不需要修改打印平台的调平参数，就能直接替换这套搭载Mosquito热端的换刀单元，大幅降低了现有设备的改造成本，避免了换结构后重新做全平台校准的繁琐流程。

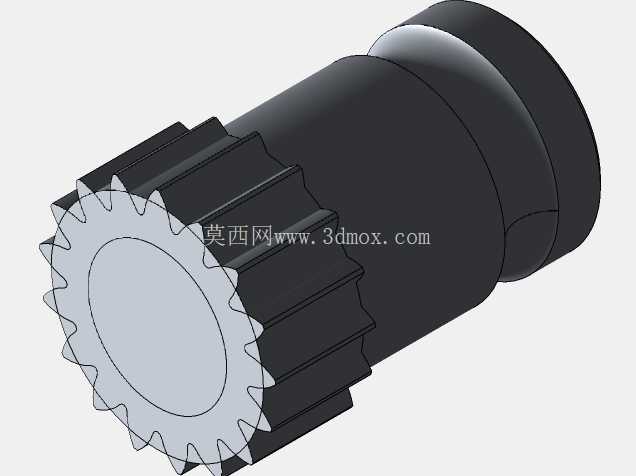

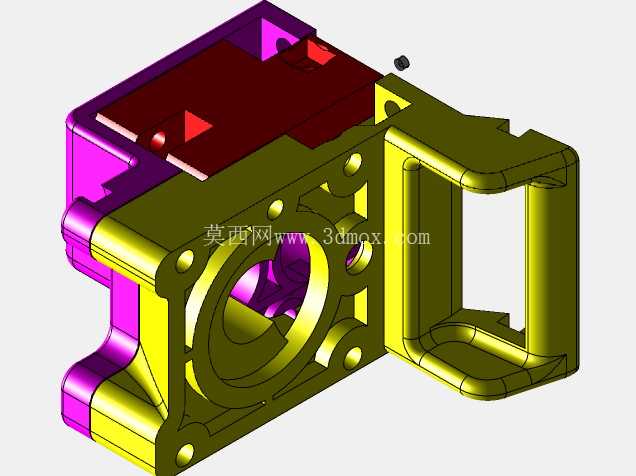

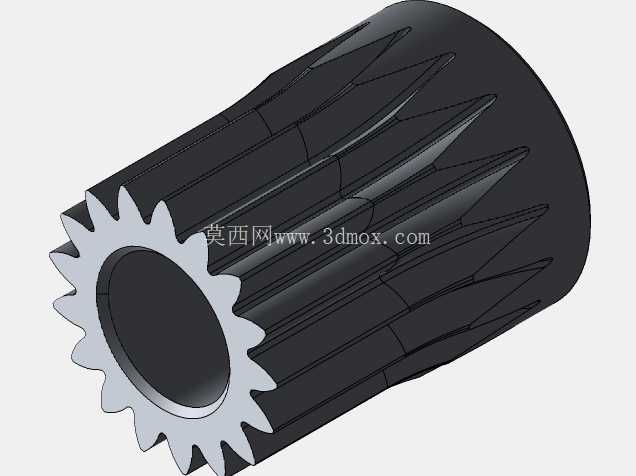

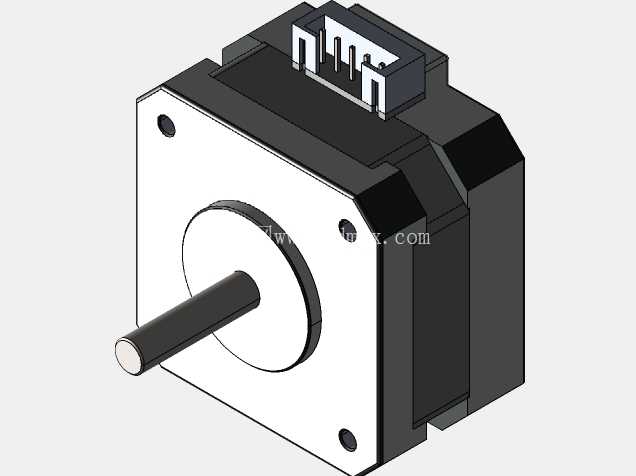

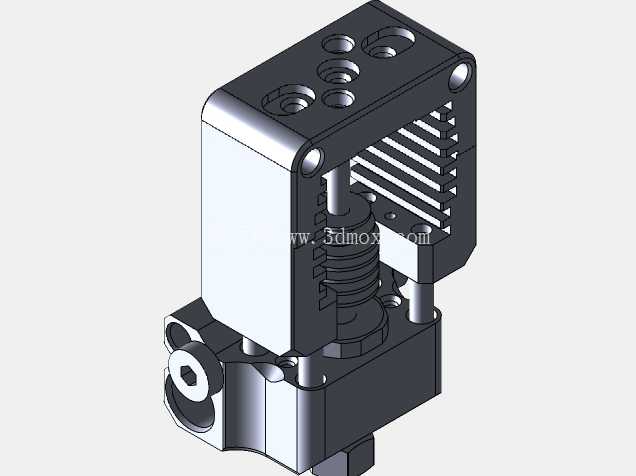

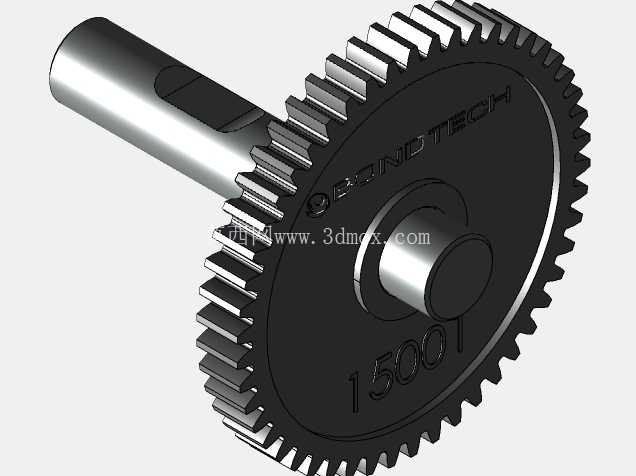

从功能实现逻辑来看，这套结构的驱动段完全沿用BMG挤出组件的成熟传动方案，BMG的双齿轮挤出结构本身在耗材推送力、耗材咬合稳定性上已经过大量装机验证，针对柔性耗材的推送打滑、硬耗材的进料卡顿问题都有成熟的结构应对，直接沿用这套驱动组件不需要重新验证挤出段的传动可靠性，能把设计重心完全放在换刀定位结构与热端安装的适配性上。Mosquito热端本身的加热块结构紧凑、热传导效率高，热敏电阻与加热棒的安装位置更靠近喷嘴尖端，温度控制的响应速度更快，在高速打印时的温度波动更小，这套换刀结构在热端安装位做了针对性的避让与固定结构设计，既保证热端安装后的同轴度偏差控制在0.05mm以内，也给散热风道、风扇安装预留了足够的空间，不会出现热端散热不足导致的耗材提前软化堵头问题。

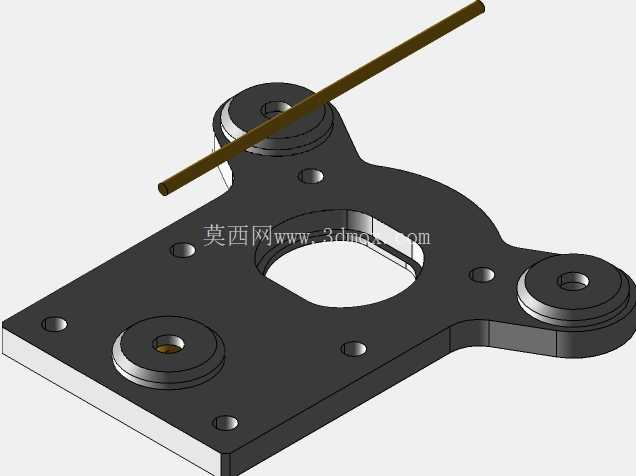

从安装边界的尺寸控制来看，整套换刀单元的横向安装尺寸控制在原有E3D换刀结构的兼容范围内，X轴运动的行程不会因为结构替换出现缩减，Y轴方向的突出尺寸也做了限位设计，打印大尺寸工件时不会出现喷头与工件边缘、打印夹具的刮碰问题。结构的固定位采用了与原有E3D快换结构完全一致的锁紧定位方式，换刀时的定位重复精度能控制在0.02mm以内，多喷头切换打印时不会出现喷嘴接痕错位、层厚偏差的问题。在紧固件的选型上，所有连接螺丝都采用通用标准件规格，不需要定制特殊规格的紧固件，后期维护更换时可以直接采购标准件替换，降低了后期的维护成本。

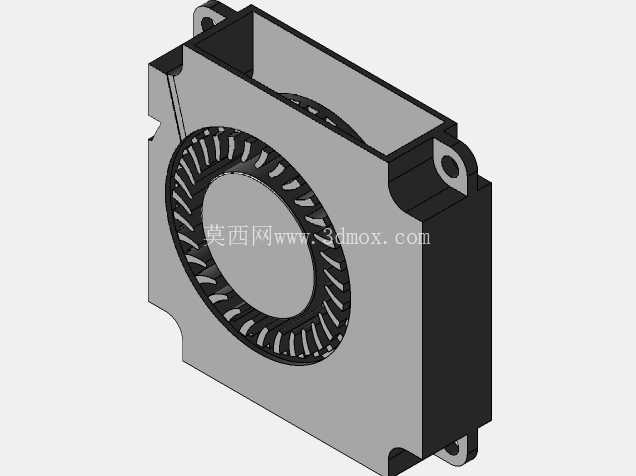

从实际应用的场景覆盖来看，这套换刀结构既可以用在单喷头多材料切换的桌面级3D打印机上，通过快换结构实现不同颜色、不同材质耗材的快速切换，不需要手动拆装喷头更换耗材；也可以用在多喷头并行的工业级FDM打印设备上，每个刀位搭载不同口径喷嘴、不同材质适配的热端，打印时根据模型的填充、轮廓、支撑的不同工艺需求自动切换对应喷头，兼顾打印效率与成件表面质量。结构在设计时还预留了传感器的安装位，可以加装到位检测传感器，换刀时自动确认锁紧状态，避免出现换刀不到位导致的打印撞机、耗材漏料问题。散热段的风道设计采用了下吹式的导向结构，散热气流直接对准热端的散热鳍片，同时不会直吹打印模型表面，避免模型局部冷却过快导致的翘曲、层间结合力不足问题。挤出轮的安装位做了快拆设计，后期维护清理挤出轮残留的耗材碎屑时，不需要拆解整个换刀结构，就能快速取出挤出轮做清洁，大幅降低了日常维护的操作难度。
