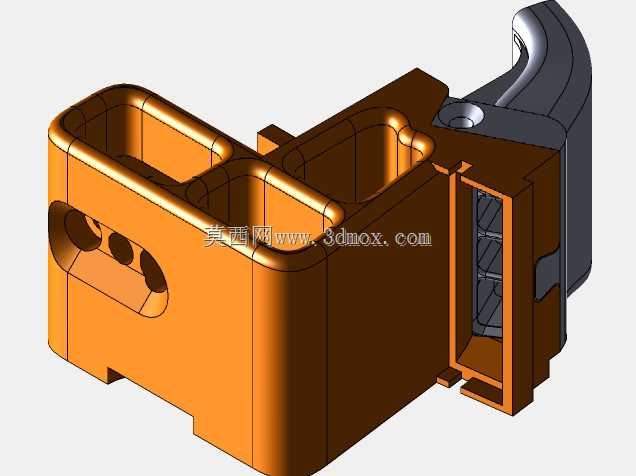

适配BMG挤出结构的E3D换刀挤出组件

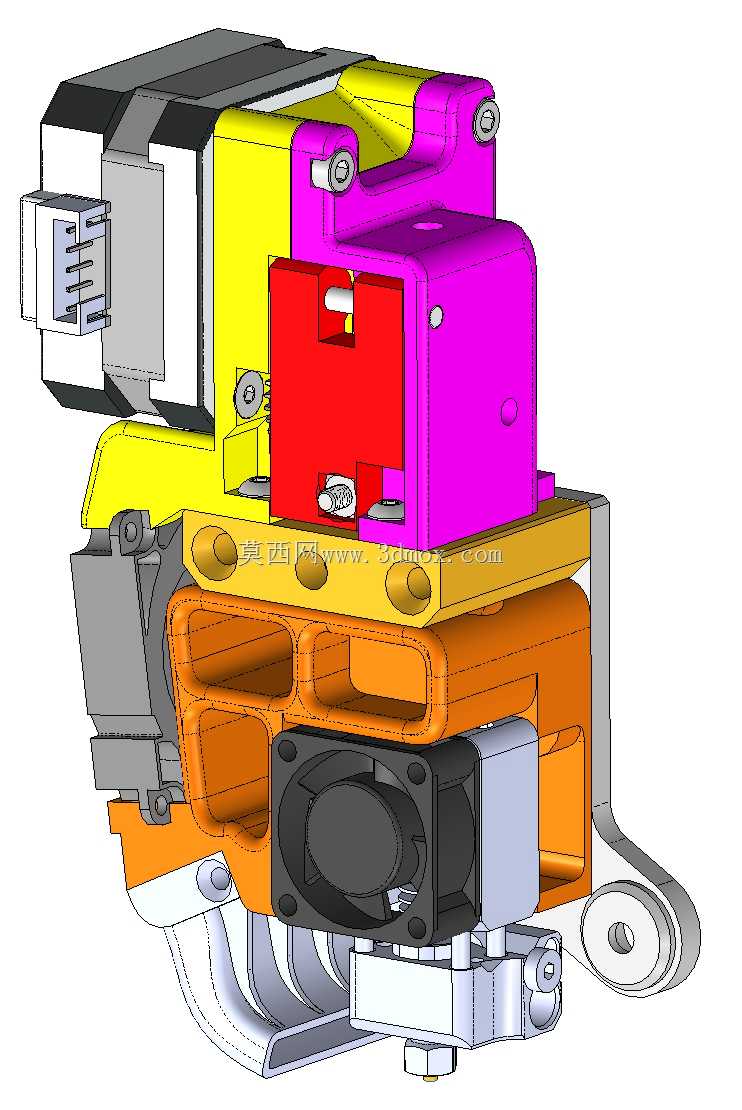

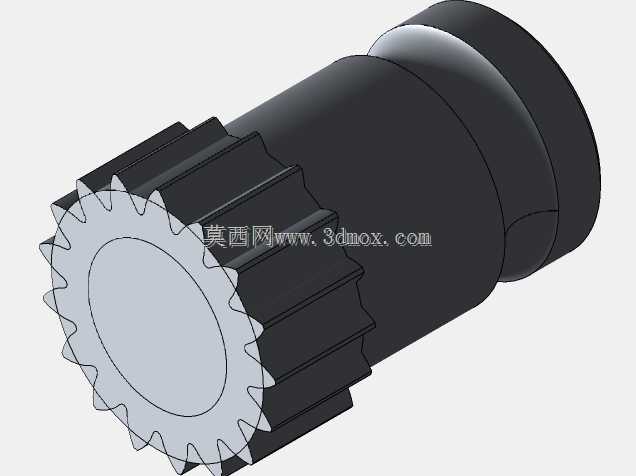

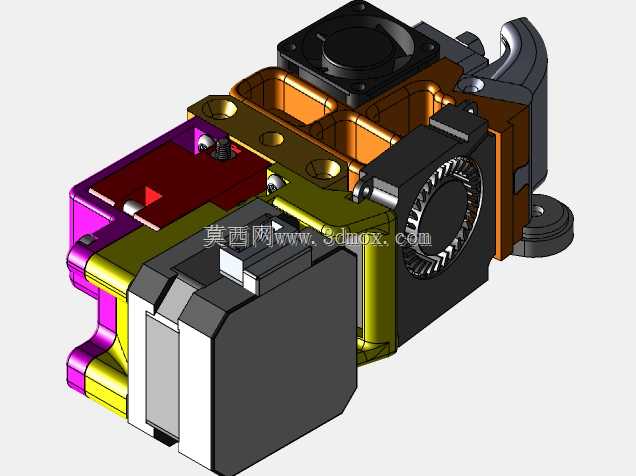

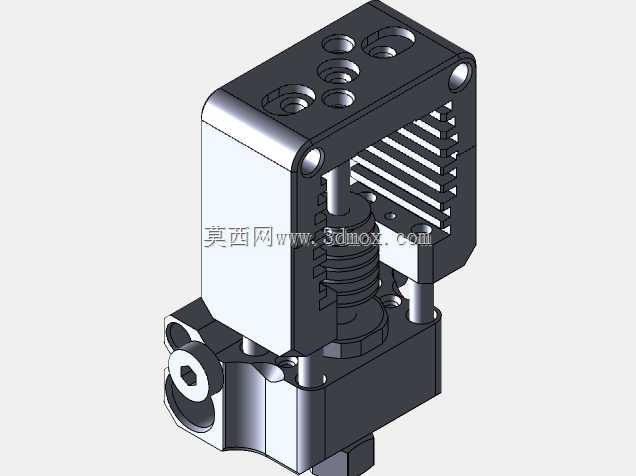

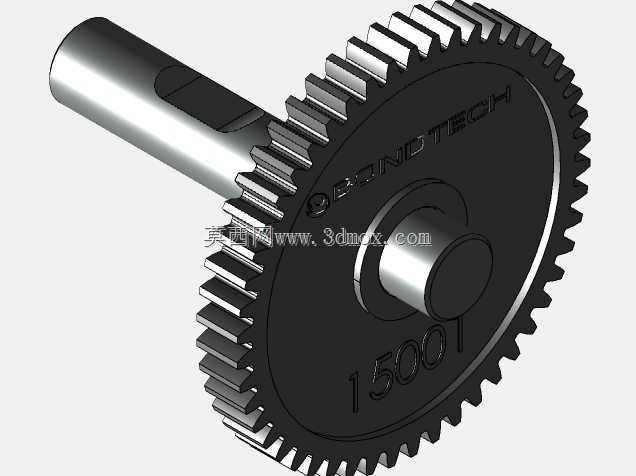

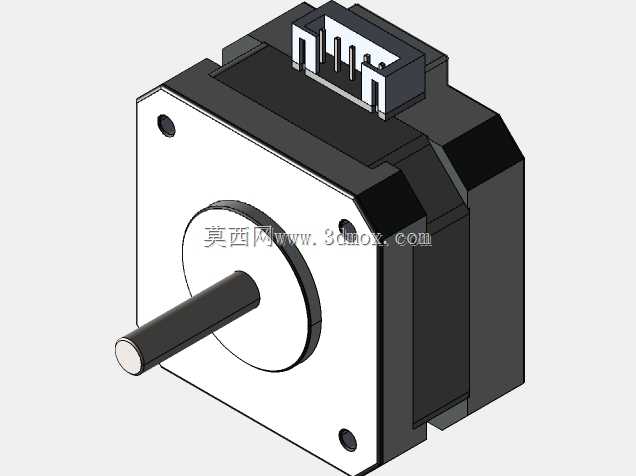

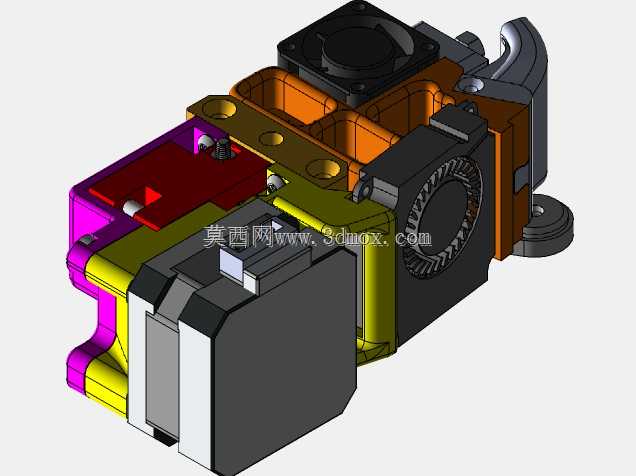

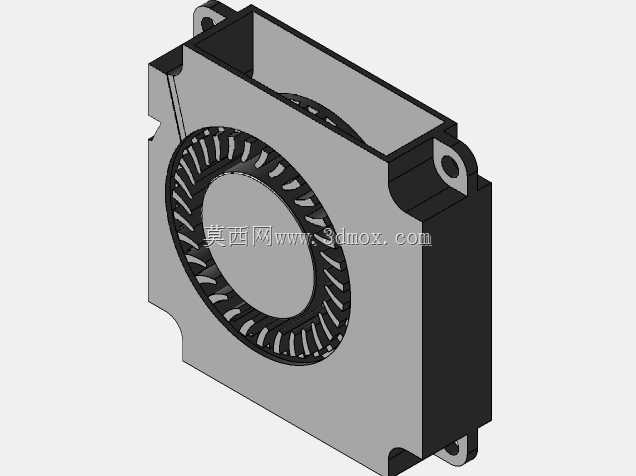

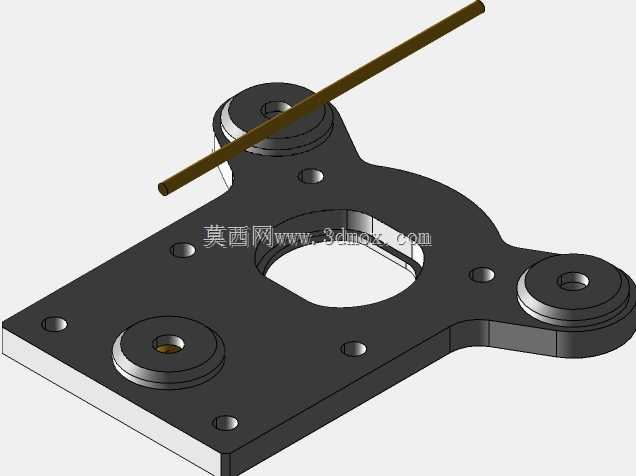

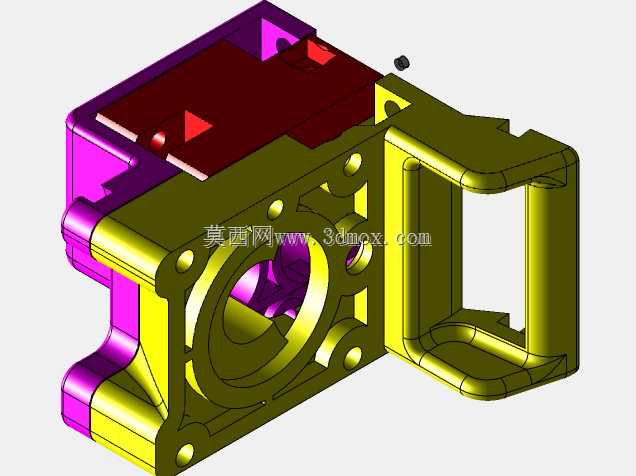

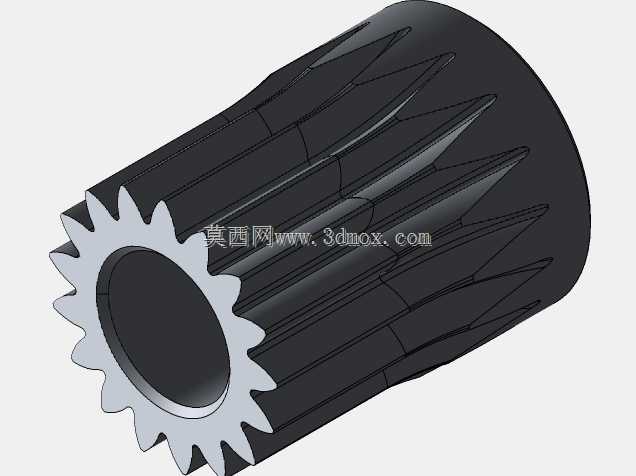

该组件是面向FDM熔融沉积成型3D打印设备开发的快换式挤出热端总成，主要应用于多喷头切换、多材料复合打印的桌面级及准工业级3D打印场景，可解决传统单喷头打印多材料时的串色、材料兼容性差、换料流程繁琐等痛点，也可用于单喷头设备的快拆维护场景，大幅缩短热端更换、堵头清理的停机时间。组件核心功能是集成BMG双齿轮送料结构与E3D规格热端，同时搭载快换定位结构，可在设备运行中实现不同热端的快速切换，适配不同打印温度、不同耗材直径的加工需求，比如切换高温喷头打印PEEK等工程塑料，切换耐磨喷头打印碳纤维填充耗材，无需重新校准整个Z轴零点与挤出偏移量。设计思路上采用分层堆叠的模块化布局，最上层为步进驱动单元，直接对接BMG双齿轮减速送料机构，双齿轮咬合的送料结构相比单齿轮送料拥有更大的挤出推力与更稳定的送料精度，可有效避免软质耗材打滑、硬质耗材送料不足的问题；送料机构下方直接集成E3D规格热端固定位，热端喉管与送料通道同轴对齐，减少耗材输送的弯折阻力，热端侧方预留散热风扇安装位，可形成定向散热风道保证喉管散热效率，避免耗材提前熔融造成堵头；组件底部设置统一的定位安装基准面与快锁接口，安装时仅需对准设备X轴滑台的定位销即可完成装配，无需反复调整位置。外形尺寸上整体采用紧凑化设计，横向安装边界控制在常规E3D热端组件的同等宽度范围内，不会与打印平台周边的限位结构、自动调平传感器产生干涉，纵向高度预留了足够的散热风道空间，同时保证喷嘴尖端的伸出长度与常规V6热端完全一致，可直接适配原有设备的打印平台高度参数，无需重新修改设备固件的Z轴限位配置。组件的所有连接部位均采用标准化紧固件固定，易损件如喷嘴、喉管、送料齿轮均可直接采购市售标准件替换，降低后期维护成本，快换接口采用刚性定位设计，重复定位精度可控制在0.05mm以内，换刀后无需重新校准喷嘴偏移量即可直接启动打印，有效提升多材料打印的作业效率。
