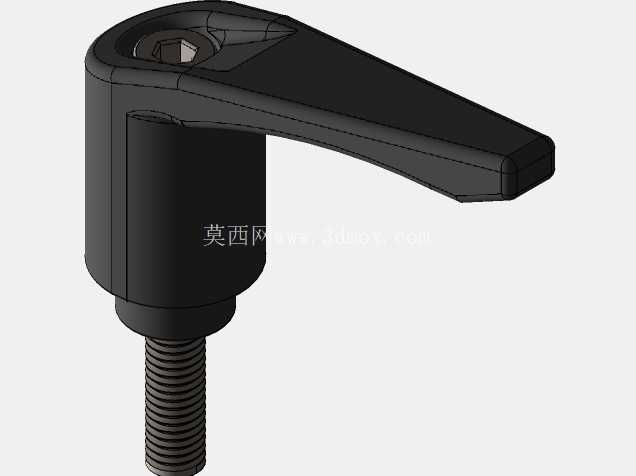

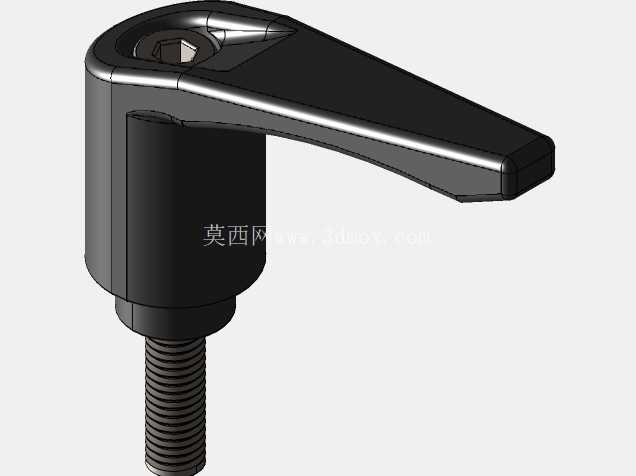

M5螺纹16mm可调式夹紧操作杆结构

在工装夹具、小型检测治具、实验室设备调节工位上，这类带外螺纹的可调夹紧杆是出镜率极高的操作件，不同于需要配套扳手才能拧紧的普通螺栓，它把施力手柄和螺纹紧固结构整合为一体，操作人员无需额外工具，徒手就能完成工位的锁紧与松开动作，在需要频繁调整装夹位置的工序里，能大幅减少辅助操作时间。

从实际使用场景来看，这类夹紧杆常被用在机床工作台的附件定位、流水线工装的快速压紧、检测设备的档位调节、印刷设备的辊轴位置锁定等位置，尤其是操作空间受限、无法容纳扳手转动的狭窄工位，长手柄的力臂设计能让操作人员用很小的握力就获得足够的锁紧力矩，避免普通手拧螺丝锁紧力不足导致的工位偏移问题。它的核心功能是通过手柄的偏心锁紧结构，在螺纹旋入到指定位置后，扳动手柄就能实现无旋转的轴向压紧，不需要持续转动整根螺杆，这对于需要固定角度安装的压紧场景尤为实用——比如压紧面带有定位销、不能随螺杆转动的工况，传统螺栓拧紧时会带动压块旋转摩擦工件表面，而这种可调夹紧杆的螺杆在轴向推进到位后，手柄可以绕转轴调整到顺手的操作角度再下压锁紧，不会带动螺杆转动，也就不会划伤工件接触面。

设计这款结构的时候，首先要考虑的是力臂长度和锁紧力矩的匹配，16mm的手柄长度对应M5的螺纹规格，按照人手常规握力计算，单手握持手柄末端施加150N的力时，偏心结构能输出的轴向锁紧力可以达到1200N以上，足够应对大多数非金属件、薄壁金属件的装夹需求，不会因为锁紧力过大压伤工件，也不会因为力不够导致装夹松动。手柄的外形采用了符合人体工学的渐变截面设计，握持段做了圆弧过渡，没有尖锐棱角，长时间操作也不会硌手，根部的圆柱段做了加厚处理，避免手柄扳动时在转轴位置出现应力断裂，内部的偏心转轴采用内六角孔安装，装配时可以从端部直接压入，不需要额外的焊接或者粘接工序，装配效率更高。

尺寸边界上，这款夹紧杆的螺纹段长度适配10mm以内的安装板厚度，安装时只需要在安装板上加工直径5.2mm的光孔，从背面拧上M5的薄螺母就能先把螺杆基座固定在安装位，调整好手柄的初始角度后，就可以正常使用。需要注意的是，安装时要保证偏心结构的锁紧行程和被压紧件的厚度差匹配，当被压紧件的厚度偏差超过0.8mm时，需要调整基座的安装高度，避免出现手柄扳到极限位置仍然压不紧、或者还没扳到位就已经锁死的情况。手柄的转动角度范围是180度，安装时要预留出足够的扳动空间，不能让手柄在松开或者锁紧的位置和周边的结构件发生干涉，尤其是在密集排布多个夹紧杆的工装上，相邻两个手柄的中心距要保持在25mm以上，避免操作时互相磕碰。

从结构细节来看，螺纹段采用标准M5粗牙螺纹，牙型角60度，和普通标准螺母的互换性很好，不需要定制特殊的配套紧固件，后期维护更换时很容易找到替换件。手柄主体采用增强尼龙材质注塑成型，表面做了哑光处理，不容易沾油污，在车间多油的环境下使用也不会打滑，内部的偏心块和转轴采用45号钢淬火处理，硬度达到HRC35-40，长期反复扳动也不会出现磨损塌陷，保证锁紧力矩的稳定性。和传统的金属手柄相比，尼龙材质的手柄重量更轻，操作时的惯性更小，也不会因为碰撞磕伤工件的加工表面，在对外观要求较高的装配工位上使用也不会留下碰痕。

在做三维建模的时候，要重点还原偏心结构的运动行程，不能只做静态的外形建模，要保证手柄在转动过程中，螺杆的轴向移动距离和实际产品一致，这样在做整机装配干涉检查的时候，才能准确模拟出锁紧和松开状态下的空间占用，避免实际加工装配后出现手柄扳不动、或者锁紧行程不够的问题。螺纹部分的建模要符合标准螺纹的牙距参数，和标准螺母的配合间隙要控制在0.1mm以内，保证虚拟装配时的配合状态和实际一致。手柄的曲面过渡要做连续的曲率处理，避免出现棱线或者断面，还原实际产品的握持手感，在做渲染的时候也能更真实地反映产品的外观质感。
