Wera十字PH1螺纹安装式批头结构设计

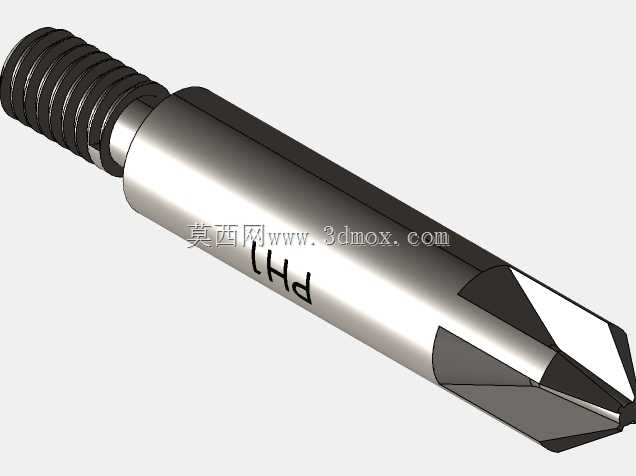

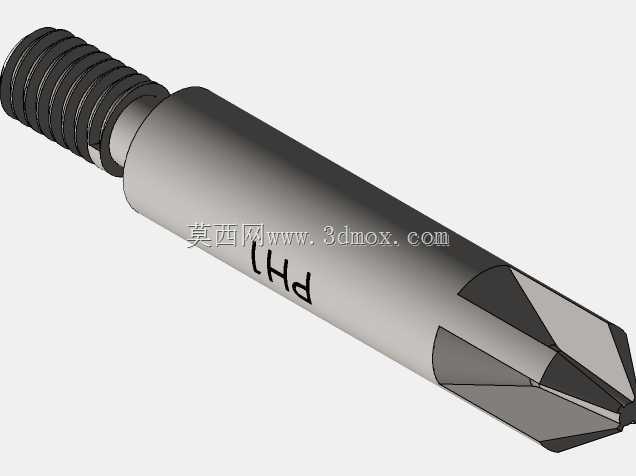

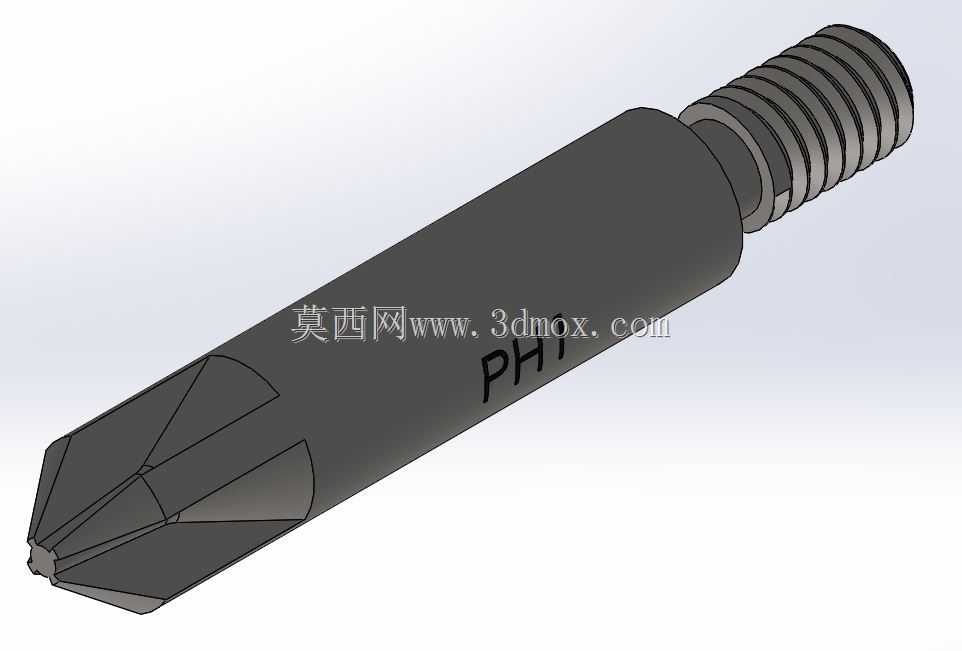

　　这款带M4外螺纹安装结构的十字旋具头，总长度控制在33mm，属于机用或定制工装配套的专用旋具部件，和常见的六角柄快换批头不同，尾部的外螺纹结构可以直接拧入对应内螺纹的输出轴、定制工装或者专用手持工具的连接端，安装后同轴度更高，在小空间、高同轴度要求的锁付场景下不会出现快换结构常见的径向窜动问题。头部为标准PH1十字槽型，加工时严格匹配十字螺钉的槽口锥度与深度，作业时批头刃口能完全嵌入螺钉槽内，减少打滑、崩槽的概率，适合M2-M3规格十字螺钉的锁付作业，常见于小型电子装配、精密仪器组装、定制自动化锁付工位的配套耗材选型。从结构设计来看，杆部做了等直径的光杆过渡，光杆段的圆柱度公差控制在合理范围，既可以在部分带导向套的工装内做轴向滑动，

　　也能保证整体的抗扭强度，避免锁付时扭矩过大出现杆部弯折。尾部的M4螺纹收尾处做了退刀槽设计，螺纹拧入安装位时可以完全贴紧安装端面，不会因为螺纹收尾的余牙导致安装不到位、批头倾斜的问题，安装后整体的径向跳动量极小，高速旋转锁付时不会出现偏摆，能有效保护螺钉槽口和批头刃口，延长使用寿命。实际选型时需要注意，这类螺纹安装批头不能直接搭配普通的六角柄电动起子使用，必须匹配带对应内螺纹接口的输出轴，或者定制专用的转接工装，安装时要保证螺纹完全拧紧，必要时可以在螺纹处涂少量低强度螺纹胶，避免正反转切换时批头松脱。头部的十字刃口做了硬化处理，表面硬度满足工业级锁付的耐磨要求，杆部的韧性也做了匹配，不会因为硬度过高出现扭矩过载断裂的问题。

　　33mm的总长度属于短款规格，适合狭窄空间内的螺钉锁付，比如设备内部的紧凑安装位、小型模组的组装工位，过长的批头会在狭窄空间内出现干涉，这个长度刚好能覆盖大部分紧凑场景的作业需求，同时保证足够的抗扭刚性，不会因为杆部过长出现扭矩损失。在自动化锁付设备的设计中，这类螺纹安装批头常被用于定制化的锁付模组，相比标准快换批头，螺纹连接的结构没有多余的快换卡扣间隙，锁付时的下压对位精度更高，对于需要精准对位的微小螺钉锁付场景，能大幅降低锁付不良率。
