内六角侧锁凸缘一体式轴套锁紧件

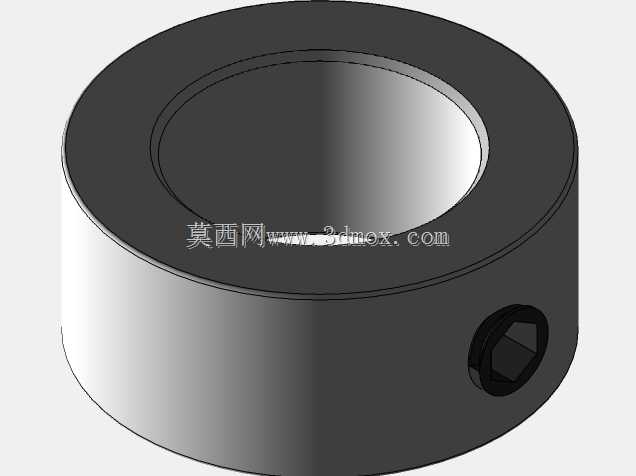

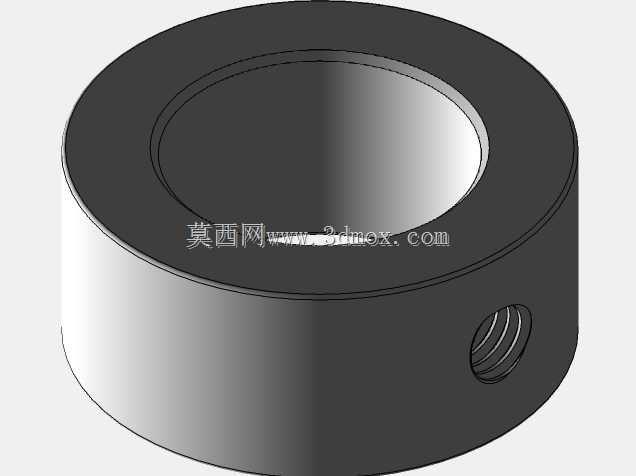

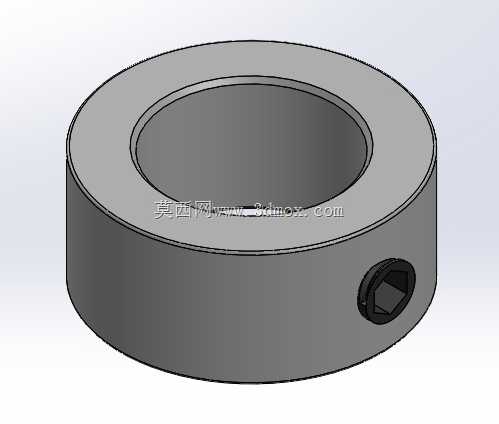

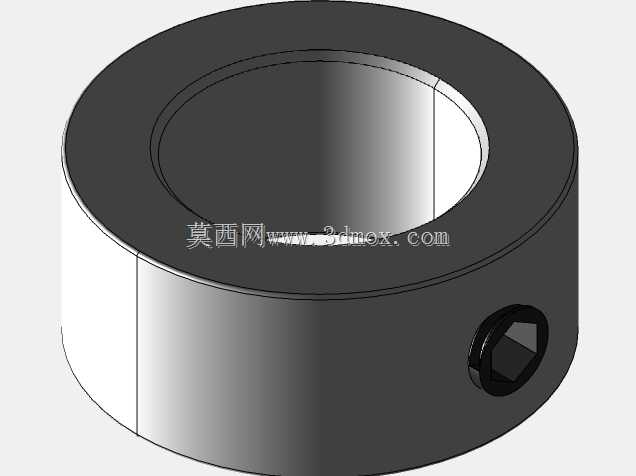

　　在常规传动机构、工装夹具、输送线辊筒装配场景里，这类侧锁式轴套是解决光轴轴向定位、周向止转的常用零件，相比传统顶丝固定的光轴挡圈，它的接触面积更大，锁紧时不会在光轴表面压出局部凹痕，后期拆换维护时不会出现轴面拉伤、零件卡滞的问题。从结构设计逻辑来看，零件主体为环形套筒结构，内孔适配直径20mm的光轴穿装，套筒外径32mm，轴向总厚度14mm，这个尺寸边界刚好适配多数轻型输送线辊筒端、小型工装导向轴的安装空间，不会因为零件外径过大和周边相邻的轴承座、支架结构产生干涉。套筒侧壁加工有一个内六角螺纹孔，配套的内六角紧定螺钉垂直于套筒轴线布置，锁紧时螺钉端面直接压合在穿装的光轴表面，依靠螺钉端面和轴面的静摩擦力实现套筒在轴上的固定，

　　相比开口式抱紧轴套，它的结构更简单，零件加工工序更少，不需要额外做开槽、热处理变形校正的工序，量产时的加工成本更低。实际选型使用时需要注意，这类锁紧件适合轴向载荷不大的定位场景，比如工装挡块的轴向限位、辊筒端的位置固定，不能替代承受大扭矩的键连接结构，安装时要注意螺钉锁紧的扭矩控制，扭矩过大会导致螺钉滑牙或者套筒侧壁变形，扭矩不足则会出现轴套滑动移位的问题。建模时需要注意内孔和外圆的同轴度公差控制，侧壁螺纹孔的轴线要和套筒内孔轴线垂直相交，否则锁紧时螺钉端面和轴面会出现偏斜，实际接触面积减小，锁紧力达不到设计要求。套筒的两个端面要做平面度管控，安装时端面可以贴合轴承内圈、挡片或者工件端面，起到轴向承靠的作用，不需要额外加装调整垫片。

　　这类零件常用45号钢加工做发黑处理，有防锈需求的场景也可以选用304不锈钢材质加工，在食品输送设备、户外简易传动机构里都能适配，相比卡簧、轴端挡板这类定位零件，它不需要在轴上加工卡簧槽或者螺纹孔，光轴直接穿装就能锁紧固定，能大幅降低轴类零件的加工成本，缩短装配工时。
