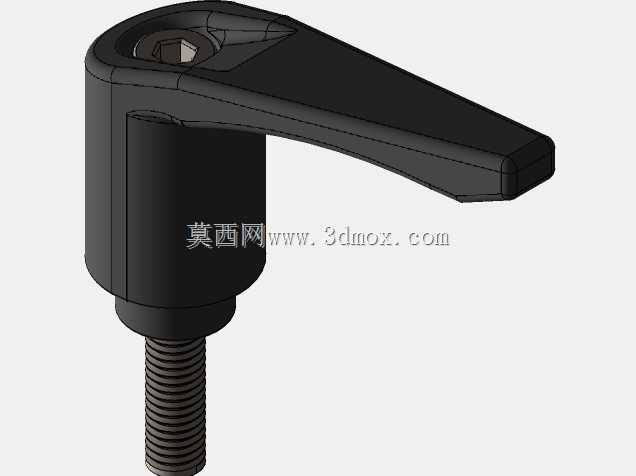

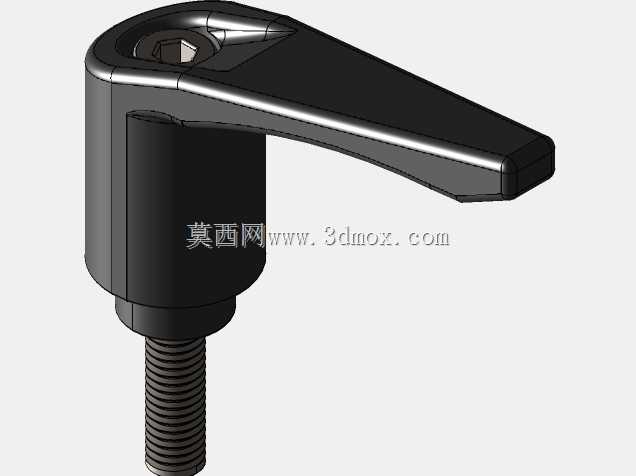

M5螺纹16mm可调式夹紧手柄结构

　　这款可调式夹紧手柄的核心应用场景覆盖工装夹具快速锁紧、小型设备工位调节、检测治具定位压紧等多个工业环节，在生产线旁的装配工装、光学检测平台的微调机构、小型木工/金工设备的档位锁定结构中都能见到这类结构的身影。不同于普通固定手柄，它的核心功能是无需整周旋转手柄，仅通过扳动偏心结构就能实现螺纹副的快速压紧与松开，在操作空间受限、无法完成整圈拧动的安装场景下，这种结构的操作效率远高于普通螺栓加螺母的锁紧组合。从设计思路来看，这款手柄采用了内置偏心锁紧块的结构逻辑，手柄主体采用工程塑料包覆金属嵌件的结构，既保证了操作时的握持摩擦力，又避免了金属手柄长期使用硌手、冬季操作冰手的问题，内部嵌件与M5螺杆采用分体式装配结构，

　　安装时可以先将螺杆拧入对应安装螺纹孔，调整到需要的压紧行程后，再将手柄扳到最顺手的操作角度压下完成锁紧，不需要受螺纹旋合角度的限制，这也是它区别于普通紧固手柄的核心设计点。从安装边界来看，这款手柄的螺纹规格为M5，螺杆有效伸出长度为16mm，适配的安装板厚范围在3mm到12mm之间，安装时需要在对应位置预留直径5.2mm的过孔，手柄扳动的活动半径为42mm，安装时需要避开周边的突出结构，预留足够的扳动空间，避免手柄下压时与周边零件发生干涉。手柄握持段做了符合人体工学的弧形收窄设计，表面带有细微的防滑纹理，操作时施加的扳动力可以通过杠杆结构放大到螺纹压紧端，仅需要较小的手部力量就能产生足够的锁紧力，适合需要频繁松紧、

　　快速调整工位的设备场景。在结构细节上，手柄顶端预留了内六角工艺孔，当内部锁紧结构出现卡滞时，可以通过内六角扳手辅助拧动螺杆完成拆卸维护，不需要破坏手柄结构；螺杆采用标准粗牙M5螺纹，适配市面上绝大多数常规M5螺纹孔，不需要单独定制配套螺纹件，替换通用性较强。这类夹紧手柄在实际使用中需要注意的是，锁紧时不要过度加力扳动手柄，避免内部偏心块超过行程临界点导致锁紧失效，日常维护时只需要定期在螺纹副位置涂抹少量润滑脂，就能避免长期使用出现的螺纹卡滞、锁紧力下降的问题。
