手动进给调速式钻孔传动装置结构设计

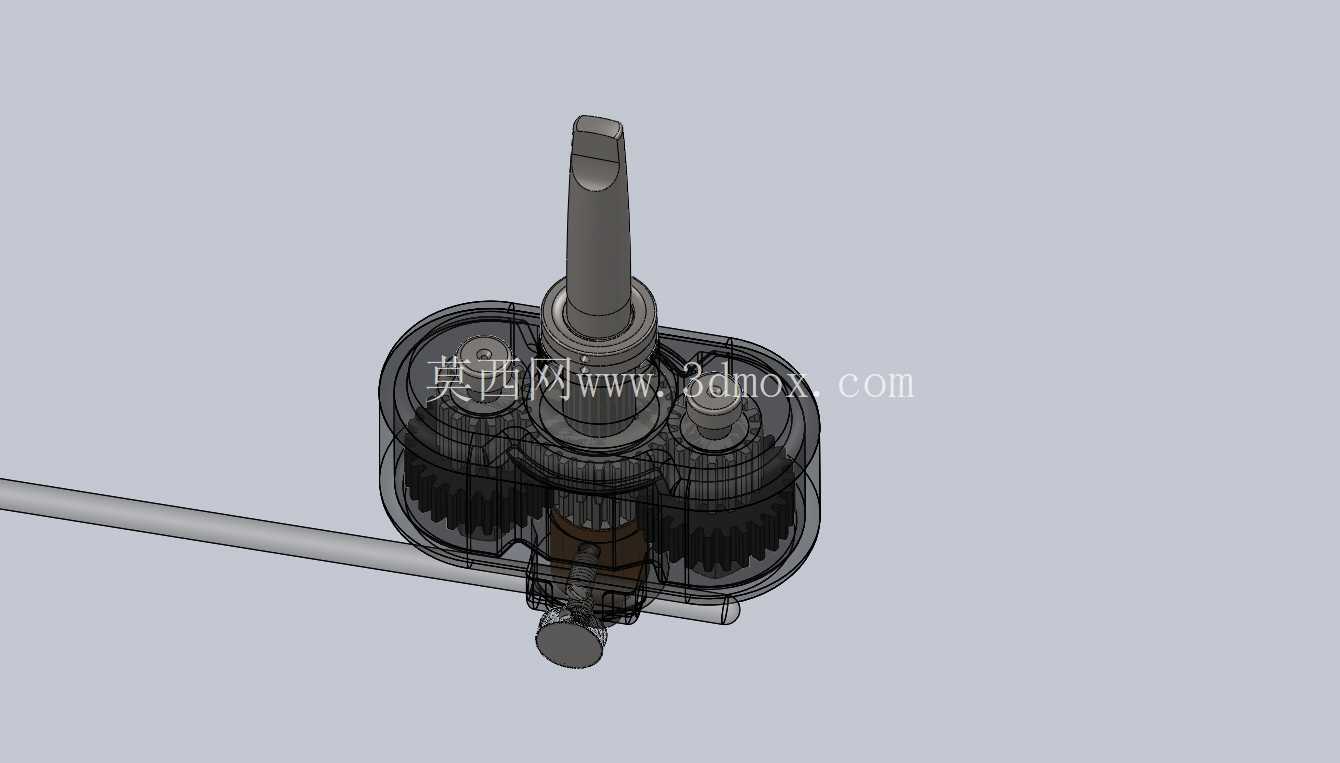

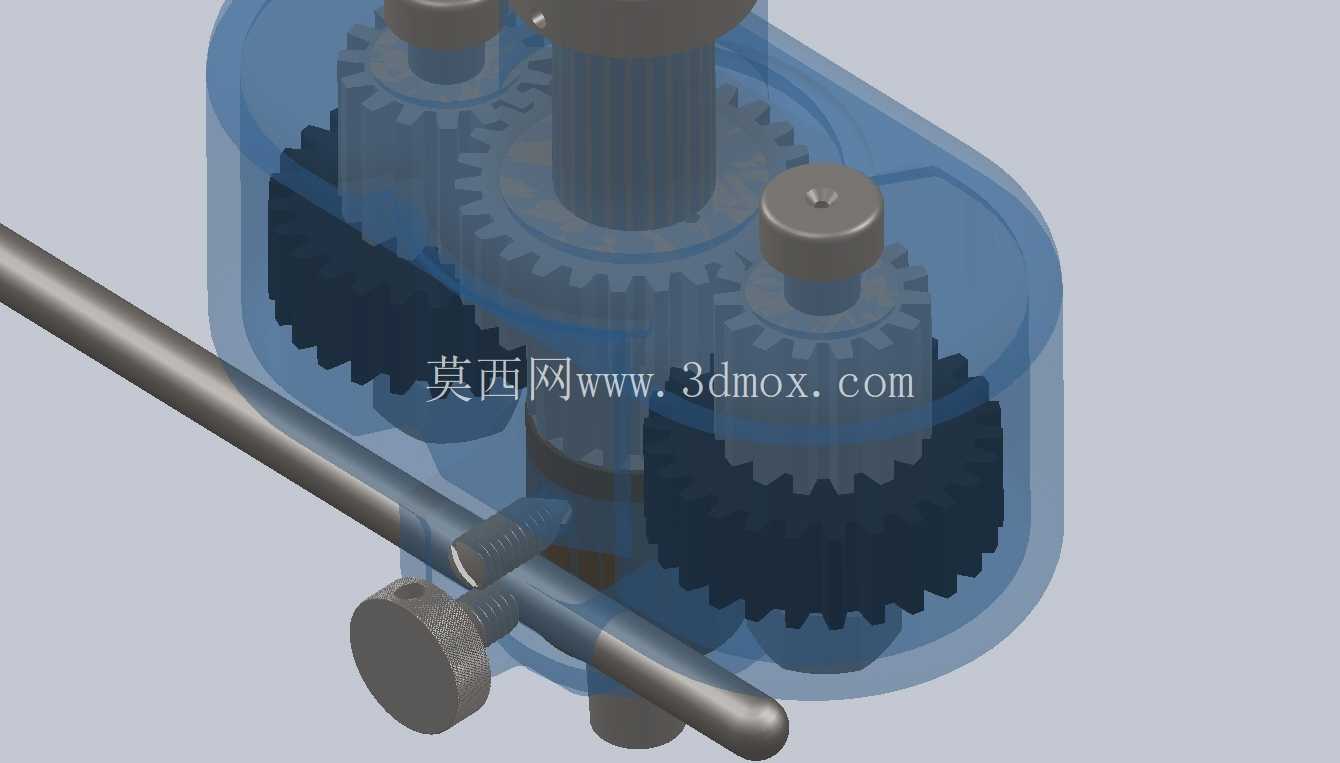

　　在现场钻孔加工作业场景中，尤其是无电动动力源的野外检修、狭小空间设备维护工况下，这类手动调速钻孔传动装置是非常实用的工装辅具，能够适配多种手持钻头的进给作业需求，解决受限空间内电动工具无法施展、钻孔转速难以匹配不同材质加工要求的痛点。从结构设计逻辑来看，该装置核心采用封闭齿轮箱作为传动载体，输入侧配置长操作力臂，通过杠杆式手动输入扭矩，经过箱体内减速齿轮组的传动比转换，将输入端的大摆角低转速输入，转换为输出轴端适配钻孔作业的稳定转速输出，同时在箱体侧部设置调速拨杆结构，可通过切换齿轮啮合档位调整输出轴的转速区间，分别适配钢材、铝材、塑料等不同材质工件的钻孔线速度要求，避免因转速不匹配导致的钻头烧损、孔壁粗糙度过大等加工问题。

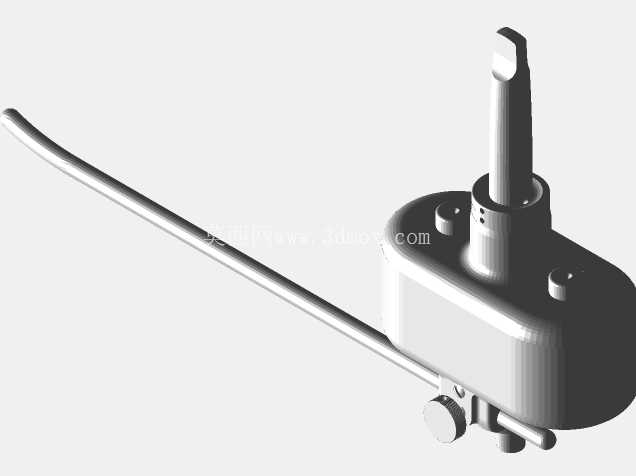

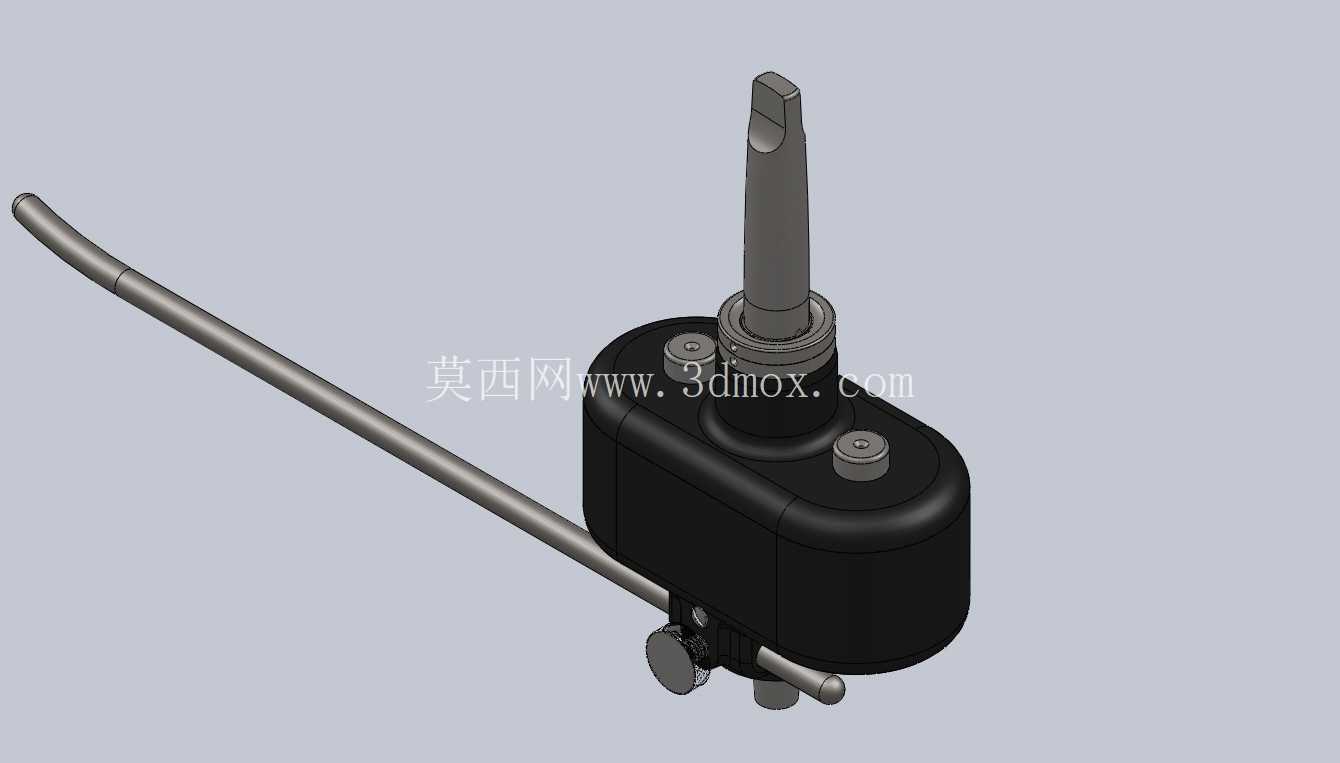

　　输出轴采用标准锥面连接结构，可直接适配通用锥柄钻头，无需额外转换接头，安装时仅需将钻头锥柄擦拭干净后插入输出锥孔，通过侧向锁紧螺钉顶紧即可完成装夹，拆卸时使用斜铁插入输出轴侧部的拆卸槽敲击即可卸下钻头，完全匹配现场作业的快换需求。装置的外形尺寸充分考虑手持操作的人机工程要求，齿轮箱主体采用圆角矩形结构，握持时不会产生硌手的棱角，长操作力臂采用圆弧弯折设计，操作时手腕可保持自然施力角度，长时间作业不易产生肌肉疲劳，整体安装边界无外凸的尖锐结构，在设备内部、管道间隙等狭小空间作业时，不会出现结构卡滞、剐蹭工件表面的问题。

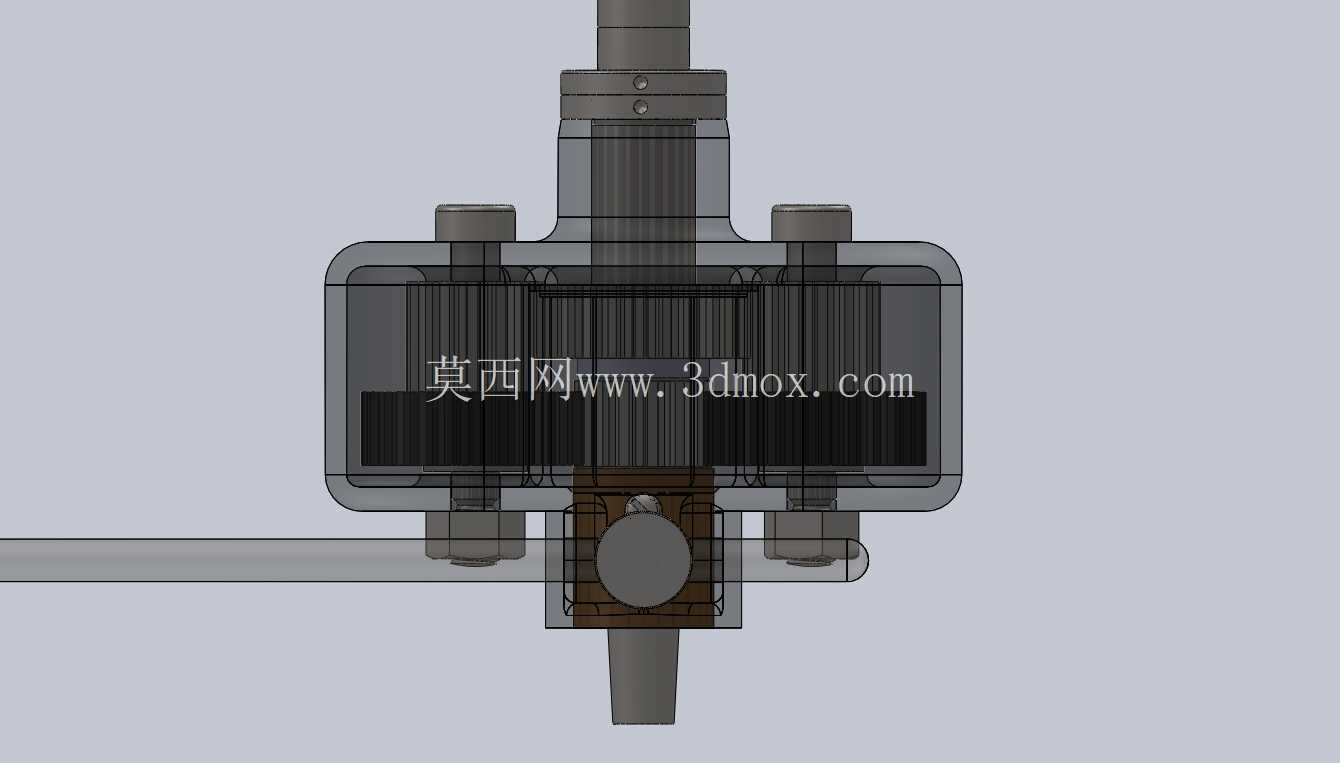

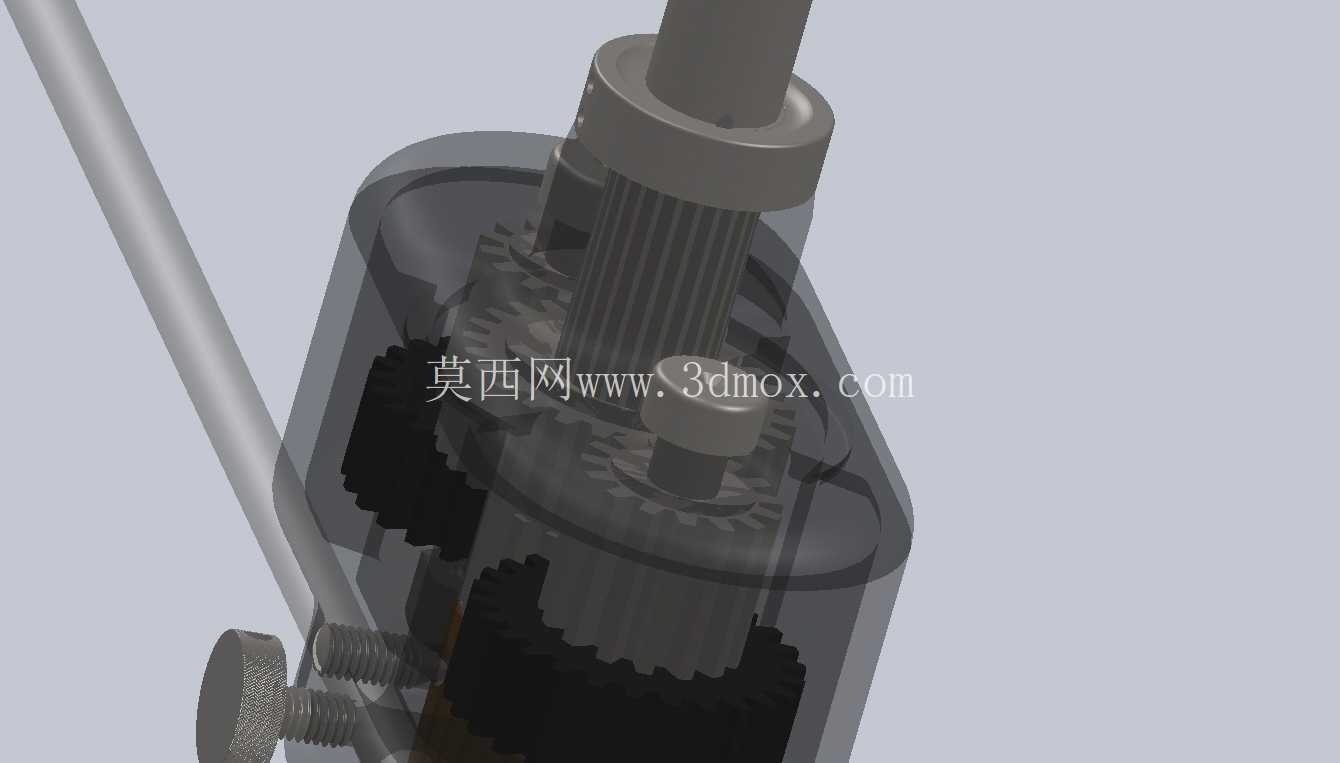

　　从传动结构的细节设计来看，齿轮箱上下端盖采用对称布置的紧固螺钉连接，密封面可填充密封脂防止内部润滑脂泄漏，同时阻挡外部加工碎屑、粉尘进入箱体内磨损齿轮齿面，输出轴位置设置耐磨轴套，可承受钻孔作业时的轴向进给力，避免轴体直接磨损箱体孔位，延长装置的整体使用寿命。操作力臂与输入轴的连接采用防转扁位结构，传递大扭矩时不会出现相对转动打滑的问题，力臂末端设置防滑握持套，手上沾有切削液或油污时也能稳定施力。调速拨杆的档位设置有明确的卡位手感，作业过程中切换转速时无需目视确认，仅凭手部触感即可判断档位是否到位，适合视线受阻的盲操作场景。

　　在实际应用中，该装置可搭配不同直径的钻头完成薄板钻孔、设备螺纹底孔加工、锈蚀螺栓断头清理等多种作业，尤其是在易燃易爆的化工检修场景中，无电动部件的纯机械结构不会产生电火花，能够满足防爆作业的安全要求，相比电动充电钻，无需担心电池亏电问题，日常维护仅需定期补充齿轮润滑脂即可，故障率极低，适合作为现场维修班组的常备工装。设计过程中充分考虑了零件的加工工艺性，箱体采用铸件结构可批量生产，内部齿轮均采用标准模数的直齿圆柱齿轮，无需定制特殊齿形，加工成本可控，装配时仅需按顺序装入齿轮轴、轴承、端盖即可，装配工序简单，后期维修更换零件也十分便捷。装置的重心设置在齿轮箱主体位置，操作时双手分别握持齿轮箱和操作力臂即可稳定控制钻孔进给量，无需额外施加过大的扶持力，钻孔时的进给反馈可通过力臂直接传递到操作人员手部，可根据钻头切削的阻力大小灵活调整进给压力，避免钻头崩断。
