带挂钩安装结构的拉伸弹簧结构设计

日常做设备结构设计时，拉伸弹簧是最常接触的弹性储能元件之一，这类带两端挂钩的拉伸弹簧，和常见的压缩弹簧受力逻辑完全相反——压缩弹簧是承受轴向压力后提供反弹推力，而拉伸弹簧是在两端被向外拉开时，依靠簧丝的扭转弹性变形产生向内的回缩拉力，适配的场景完全不同。很多做小型设备的新手设计师容易搞混选型逻辑，比如在需要常态保持张紧的工位错用压缩弹簧加导杆的结构，不仅占用更多安装空间，长期使用还容易出现弹簧偏移卡滞的问题，而这种一体成型挂钩的拉伸弹簧，两端的挂钩可以直接挂接在设备的固定挂点和运动部件上，不需要额外设计弹簧座或者导杆结构，能大幅压缩安装空间，在小型自动化设备、日用五金、家电结构里的应用占比非常高。

从实际使用场景来看，这类弹簧最常出现在需要持续提供张紧力、复位拉力的工位，比如小型设备的舱门复位结构，当舱门被拉开时，弹簧被拉长产生回缩力，松手后就能带动舱门自动回到闭合位置，相比用扭簧的结构，拉伸弹簧的安装位置更灵活，不需要和转轴同轴布置，可以根据设备内部的空间余量调整挂点位置，避开内部的线路、其他传动部件。还有皮带输送线的张紧结构，小型输送线不需要做复杂的螺杆张紧机构时，直接在张紧轮的摆臂末端挂接这种拉伸弹簧，依靠弹簧的拉力持续给张紧轮施加压力，让皮带始终保持合适的张紧度，抵消皮带长期使用产生的蠕变伸长，减少皮带打滑、跳齿的问题，这种结构的维护成本极低，只需要在弹簧疲劳失效后直接更换即可，不需要复杂的调整操作。

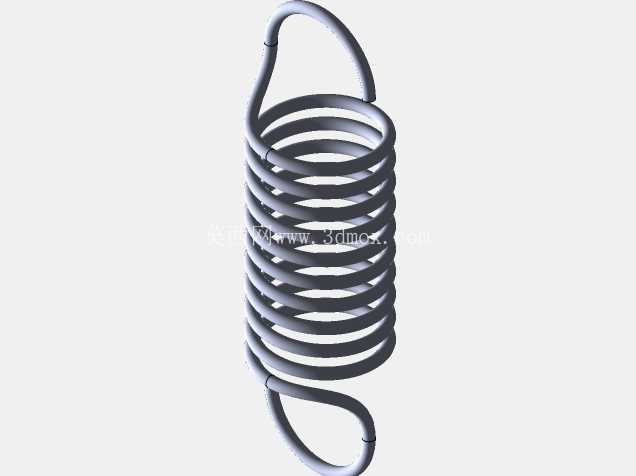

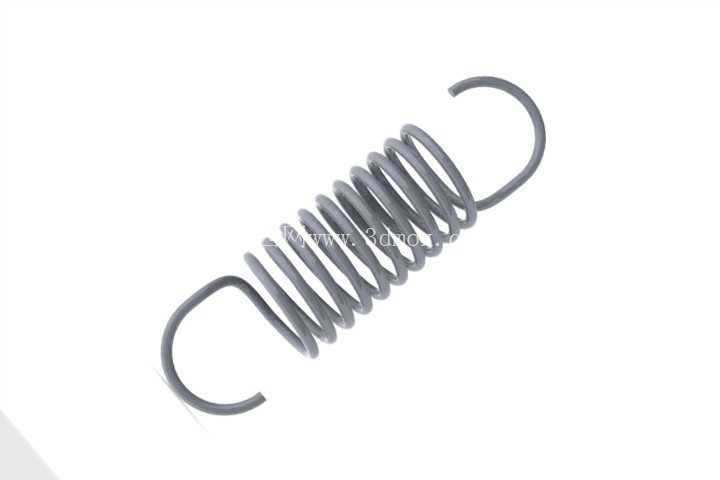

做这个弹簧的三维建模时，首先要明确核心的设计边界：首先是有效圈数的确定，有效圈数直接决定弹簧的刚度，也就是单位拉伸长度对应的拉力值，需要根据实际工位需要的拉力、允许的最大拉伸长度来计算，不能直接照搬标准件的参数，比如同样线径、中径的弹簧，有效圈数越多，刚度越低，相同拉伸长度下的拉力越小，允许的最大拉伸行程也越长。然后是两端挂钩的形式，这次设计的是半圆型的闭口挂钩，这种挂钩的应力集中相对更小，相比开口挂钩不容易出现脱挂的问题，挂钩的弯曲半径需要和簧丝直径匹配，弯曲半径过小的话，挂钩和簧身连接的位置会产生过大的弯曲应力，长期反复拉伸容易在这个位置出现断裂，建模的时候需要在挂钩和簧身的过渡位置做圆滑的曲率过渡，不能出现直角转折，避免应力集中点。

安装边界方面，这类弹簧的安装需要预留足够的拉伸行程空间，首先要确定弹簧的自由长度，也就是不受拉力时两端挂钩内侧的距离，这个尺寸需要匹配两个挂点之间的最小距离，保证弹簧在自由状态下安装后，依然有轻微的预拉力，避免设备运行过程中因为振动出现弹簧脱挂的问题。然后要计算弹簧的最大拉伸长度，也就是弹簧被拉到簧圈之间完全没有间隙时的长度，这个长度必须大于设备运行中弹簧需要达到的最大拉伸长度，否则弹簧会被拉到并圈后承受额外的拉力，很容易超过簧丝的弹性极限，产生永久变形甚至直接断裂。挂点的设计也需要匹配挂钩的尺寸，挂点的轴径不能过细，否则会把挂钩的接触位置压出凹痕，加速弹簧的磨损，同时挂点的边缘需要做倒角处理，避免锋利的边缘切割挂钩表面，造成应力集中引发断裂。

建模过程中，簧丝的螺旋升角需要符合实际加工的参数，不能为了建模方便随意设置，螺旋升角过大的话，弹簧拉伸时簧圈之间的摩擦会变大，拉力输出不够线性，升角过小则会增加加工的难度，实际生产中拉伸弹簧的螺旋升角一般比同参数的压缩弹簧略小，因为拉伸弹簧在自由状态下簧圈是并紧的，升角过大会导致自由状态下簧圈之间存在间隙，无法提供初始的预紧拉力。另外，两端挂钩的方向需要根据实际安装需求调整，很多场景下两个挂点不在同一个平面上，就需要把两端挂钩的夹角调整到合适的角度，避免弹簧安装后出现扭曲的情况，扭曲状态下的弹簧工作时，除了拉伸应力还会承受额外的扭转应力，会大幅缩短使用寿命。

从功能特性来说，这种一体成型的拉伸弹簧没有额外的连接零件，整体结构可靠性高，失效形式基本都是簧丝的疲劳断裂，只要选型时计算好安全系数，正常工况下的使用寿命可以达到数万次拉伸循环。相比其他弹性元件，比如橡胶弹力绳，弹簧的拉力输出更稳定，不会因为温度变化、长期老化出现弹力衰减的问题，在工业设备上的适用温度范围更广，也不会接触油污后出现腐蚀老化的问题。做结构设计时，还要考虑弹簧的表面处理，比如普通碳钢弹簧需要做发黑或者镀锌处理，避免潮湿环境下生锈，锈迹会造成簧丝表面的缺陷，成为疲劳断裂的起始点，如果是在腐蚀环境下使用，还需要选用不锈钢材质的簧丝，不过不锈钢的弹性模量和碳钢略有区别，建模计算刚度的时候需要调整对应的参数，不能直接套用碳钢弹簧的计算公式。
