井字过三关益智玩具机械结构设计

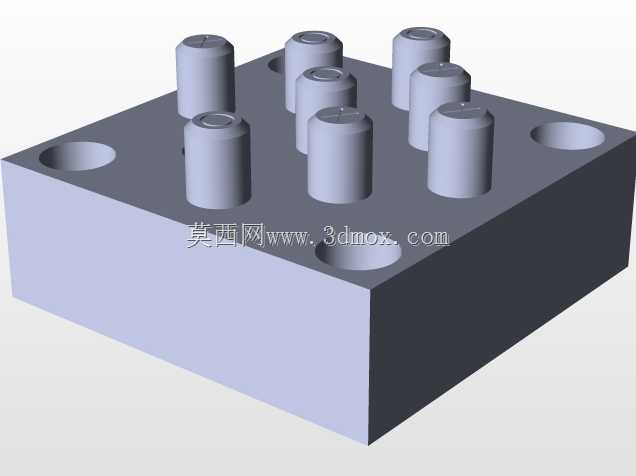

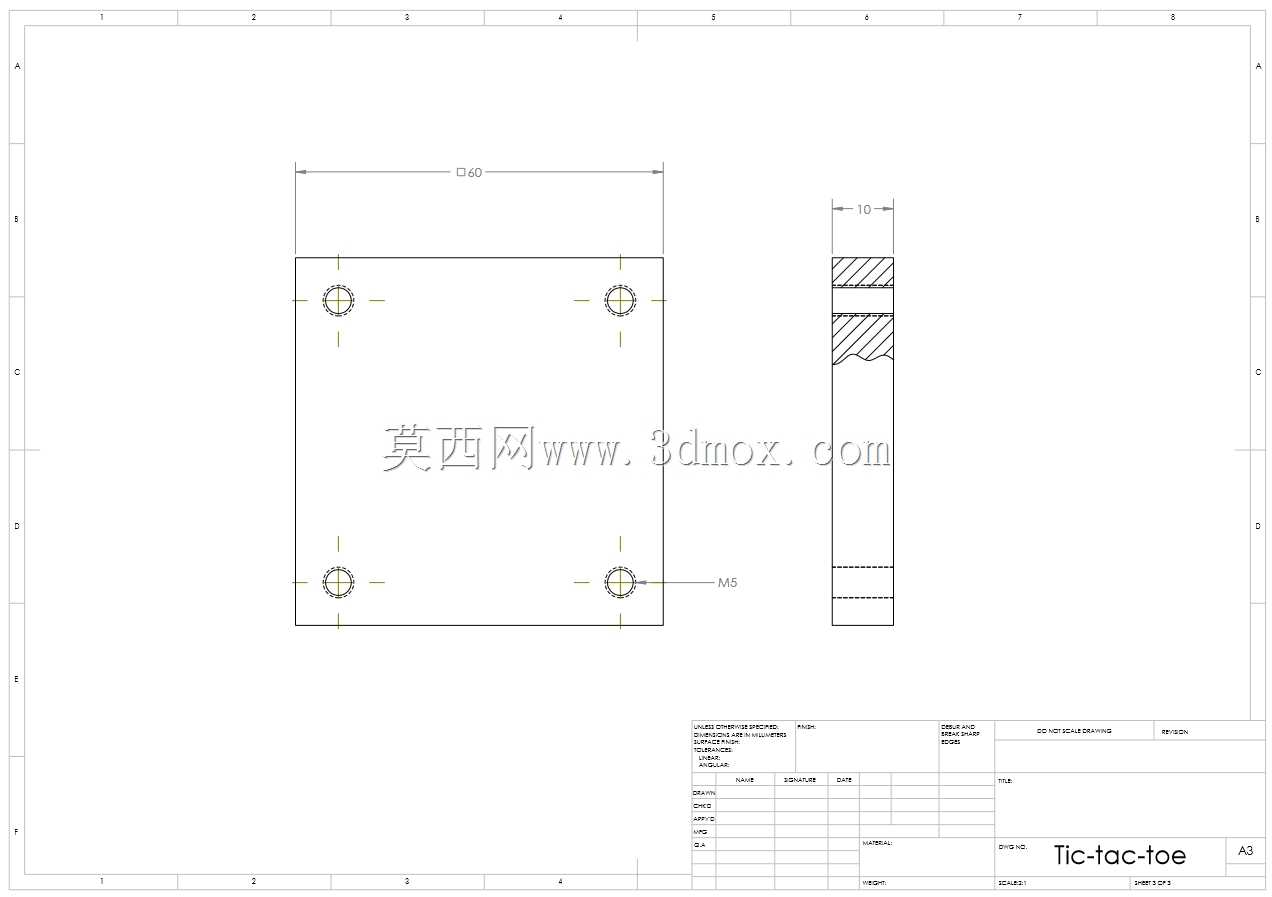

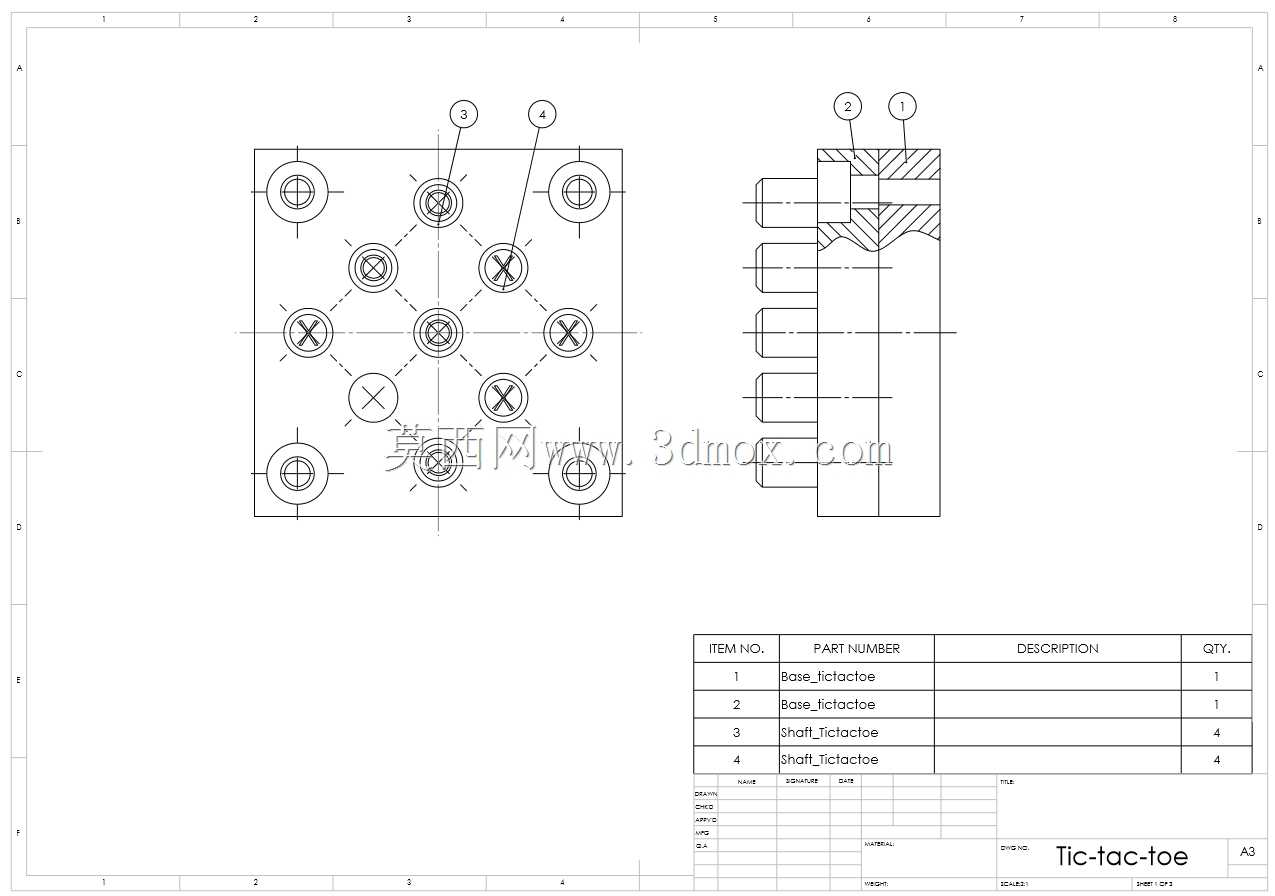

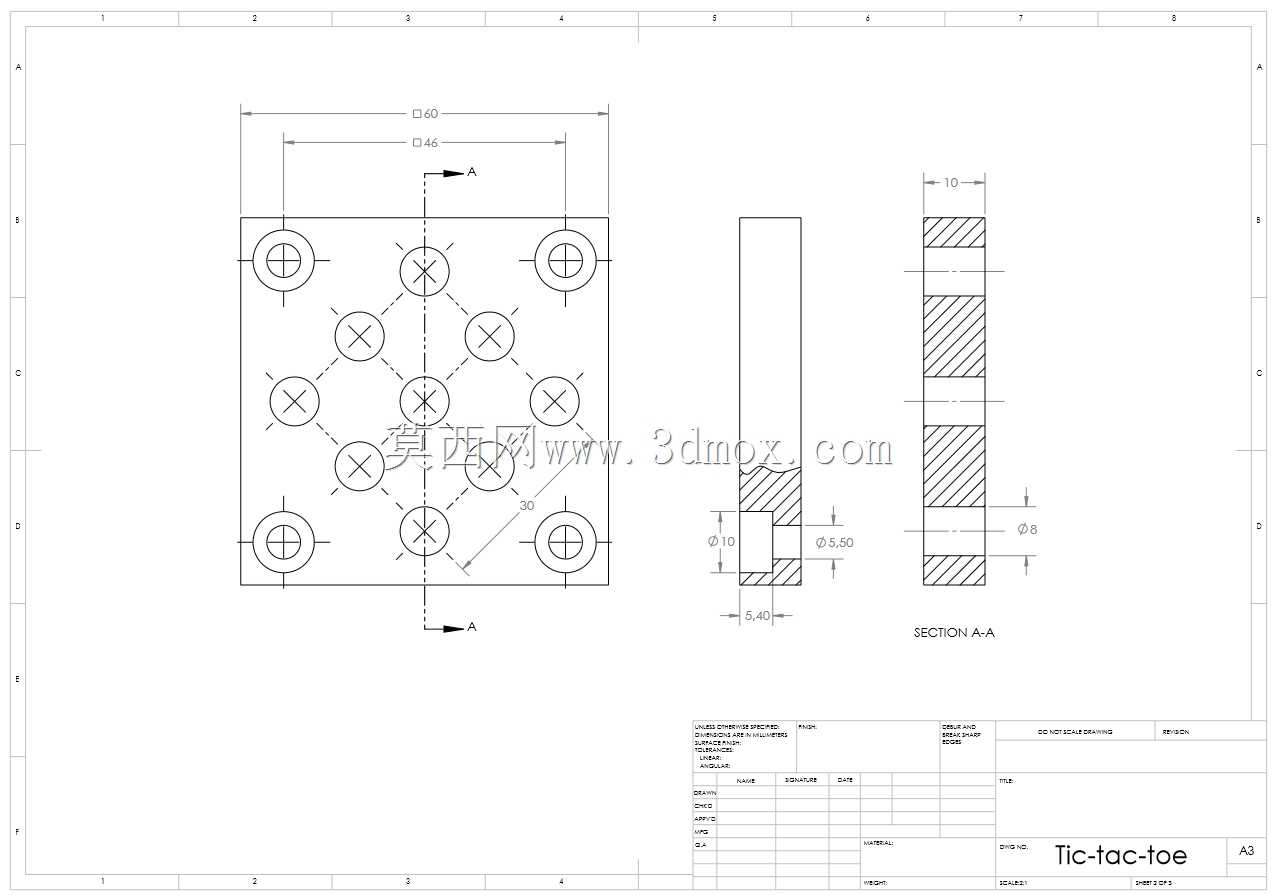

这款井字过三关的机械结构设计，最初的应用场景是面向中小学科创教育的实操教具，同时也可作为桌面益智互动装置放置在公共休闲区域、青少年活动中心供人体验，相比传统纸质井字棋，纯机械结构的形式能让使用者在游戏过程中直观接触到定位、限位、插拔配合这类基础机械原理，避免电子类益智玩具的电路故障与电池损耗问题，长期使用的维护成本极低。从功能特性来看，整套结构采用插拔式轴件配合带定位孔的基座实现棋子落位，基座上的九个定位孔呈3×3矩阵排布，每个孔位对应井字棋的一个落子点，两种不同标识的轴件分别代表对战双方的棋子，轴件插入基座后通过端部的台阶结构实现轴向限位，不会出现松脱掉落的情况，基座侧边的多组安装孔可将整套装置固定在桌面或者展示板上，适配不同的使用场景。设计过程中优先考虑了加工与装配的便捷性，基座采用方形板式结构，所有定位孔的孔距保持统一公差，轴件的外径与定位孔内径采用小间隙配合，既保证插拔时的顺畅度，又不会出现轴件倾斜晃动的问题；基座边角做了倒圆角处理，避免使用过程中划伤手部，适配青少年群体的使用安全要求。从安装边界来看，整套结构的基座外形为规整正方形，厚度控制在常规板材加工的常用尺寸范围内，四个角的安装沉孔可适配M3规格的紧固件，安装时不需要额外预留过多操作空间，轴件的长度设计兼顾了插拔操作的握持空间与收纳需求，闲置时可将所有轴件插入基座对应孔位，不会出现零散零件丢失的问题。整套结构没有复杂的传动部件，所有零件均可采用常规的切削或者3D打印工艺加工，零件数量少，装配流程简单，教育场景下还可作为装配实操练习的载体，让学习者自行完成整套装置的组装调试，在动手过程中理解公差配合、零件定位这些基础机械设计知识点，相比纯理论教学更具实操性。结构的剖面设计中，不同功能的轴件做了明确的尺寸区分，装配时不会出现错装的问题，基座内部的限位台阶深度经过反复验证，既能保证轴件插入后的稳定性，又不会因为插入过深导致取出困难，日常使用过程中不需要额外的润滑维护，仅需定期清理孔位内的灰尘即可保证插拔顺畅。
