多规格公制球头内六角扳手结构设计

在设备装配、机加工工装调试、非标自动化设备运维、模具拆装等一线作业场景里，内六角扳手是出现频率最高的手动紧固工具之一，而球头结构的内六角扳手，更是解决受限空间内紧固件操作痛点的核心工具类型。常规直头内六角扳手仅能沿紧固件轴线方向施力，一旦紧固件所在位置存在周边结构遮挡、操作空间狭窄无法实现同轴对位，就会出现工具无法插入、施力打滑甚至拧花内六角槽的问题，球头结构的设计正是为了突破这一使用限制。

这套公制球头六角扳手覆盖1.5mm到12mm的常用公制规格，基本覆盖了从小型精密仪器、电子设备组装，到中型机械设备、模具结构、工装夹具上绝大多数内六角紧固件的尺寸需求，不同规格的扳手长度按照施力扭矩需求做了梯度匹配，小规格扳手长度较短，避免手动施力时扭矩过大造成螺丝断裂或者扳手杆变形，大规格扳手长度更长，利用杠杆原理放大手动输出扭矩，满足大尺寸紧固件的拧紧力矩要求。

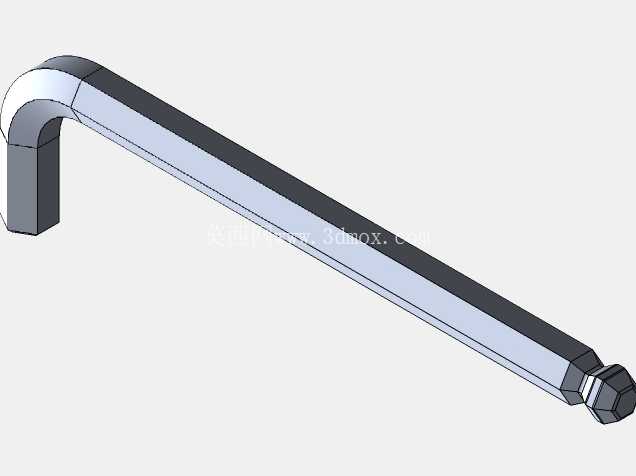

从结构设计逻辑来看，扳手整体采用L型弯折结构，短边端为标准六角直头，长边末端为球头结构。直头端的作用是在操作空间充足、需要施加较大拧紧力矩的场景下使用，直头与内六角槽为全周面接触，受力均匀，能够承受更大的扭矩载荷，不会出现球头结构在大扭矩下可能发生的滑脱、棱角崩损问题；球头端则是为斜向操作设计，球头的球面轮廓可以在与紧固件轴线呈最大25度到30度夹角的状态下插入内六角槽，在周边有结构遮挡、无法将扳手与螺丝保持同轴的场景下，依然可以完成紧固件的松紧操作，这一特性在模具型腔内部、设备框架内侧、密集排布的紧固件组作业中优势极为明显，很多时候不需要完全拆解周边遮挡结构就能完成紧固件操作，能大幅降低设备运维、装配调试的辅助作业时间。

建模过程中，球头部分的轮廓处理是核心细节，球头并非完整的球形结构，而是在球体上加工出六个与杆身六角截面对应的传动平面，六个平面的角度、深度需要严格匹配对应规格内六角槽的公差范围，既要保证斜向插入时的啮合深度足够，传递扭矩时不会打滑，也要避免球头直径过大无法顺利插入螺丝内槽，同时还要控制球头与杆身过渡位置的圆角半径，过渡位置如果存在应力集中缺口，在大扭矩施力或者反复弯折受力时很容易从根部断裂，因此过渡区域采用平滑圆弧过渡，分散应力集中点，提升杆身的抗弯折疲劳性能。

扳手杆身采用正六角截面设计，相比圆形截面，六角截面在直头端插入内六角槽时，杆身本身也可以作为辅助受力部位，当需要更大扭矩时，可以在杆身上套入加力杆延长力臂，六角截面能够避免加力杆与杆身之间出现打滑；杆身的棱角位置做了微小的倒钝处理，避免操作时棱角划伤手部，同时也能提升杆身的整体抗扭性能，减少棱角位置的应力集中。L型弯折处的圆角半径根据不同规格做了差异化设计，小规格扳手弯折半径较小，保证操作灵活性，大规格扳手弯折半径适当放大，避免弯折位置应力集中导致断裂，弯折处的成型角度严格控制在90度，公差控制在±1度范围内，保证直头端插入紧固件后，长边能够处于合适的施力角度，不会因为角度偏差导致操作空间需求变大。

从实际使用的边界条件来看，不同规格的扳手能够适配的紧固件强度等级有明确的适用范围，1.5mm到4mm的小规格扳手主要适配8.8级及以下强度的内六角螺丝，多用于小型精密结构、电子设备、小型工装的装配；5mm到8mm的中规格扳手适配8.8级到10.9级强度的螺丝，覆盖大多数通用机械设备、模具结构的紧固件需求；10mm到12mm的大规格扳手适配10.9级到12.9级的高强度内六角螺丝，多用于重型设备、大型模具、重载工装的紧固作业。设计过程中针对每个规格的杆身直径做了扭矩校核，保证在对应规格螺丝的标准拧紧力矩下，杆身的扭转形变处于弹性范围内，不会出现永久变形或者断裂。

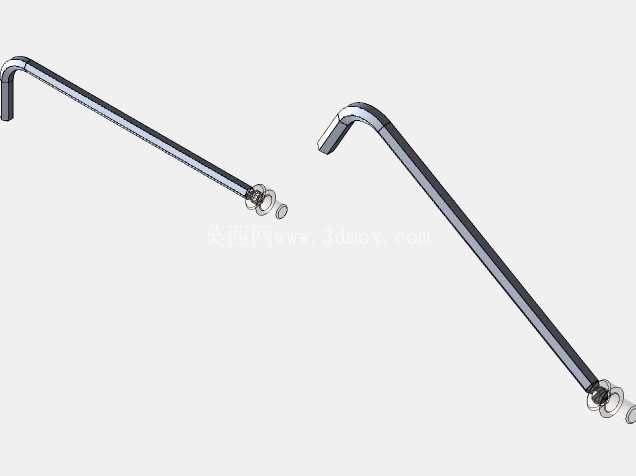

在实际的三维建模过程中，采用系列化设计表来驱动不同规格的模型生成，将每个规格对应的球头直径、杆身对边宽度、整体长度、短边长度、弯折半径、球头啮合平面深度等参数录入设计表，通过参数化驱动的方式快速生成全系列的模型，不需要逐个规格重复建模，同时也能保证所有规格的结构逻辑一致，避免手动建模出现的尺寸偏差。模型的细节处理上，所有表面的棱角都做了符合实际加工工艺的倒角或圆角，没有出现建模过程中常见的尖锐零厚度边，模型的装配间隙、结构干涉都做了全面检查，确保模型可以直接用于工程出图、3D打印样件验证或者加工工艺编制。

这类工具的结构设计看似简单，但每一处尺寸细节都直接影响实际使用的可靠性和操作便利性，球头的啮合角度、杆身的长度配比、弯折处的应力处理、截面尺寸的扭矩匹配，都需要结合实际作业场景的受力情况、操作习惯反复调整，才能做出既符合力学性能要求，又能适配一线复杂操作场景的实用工具。
