维修测试用集成式气动接线箱体

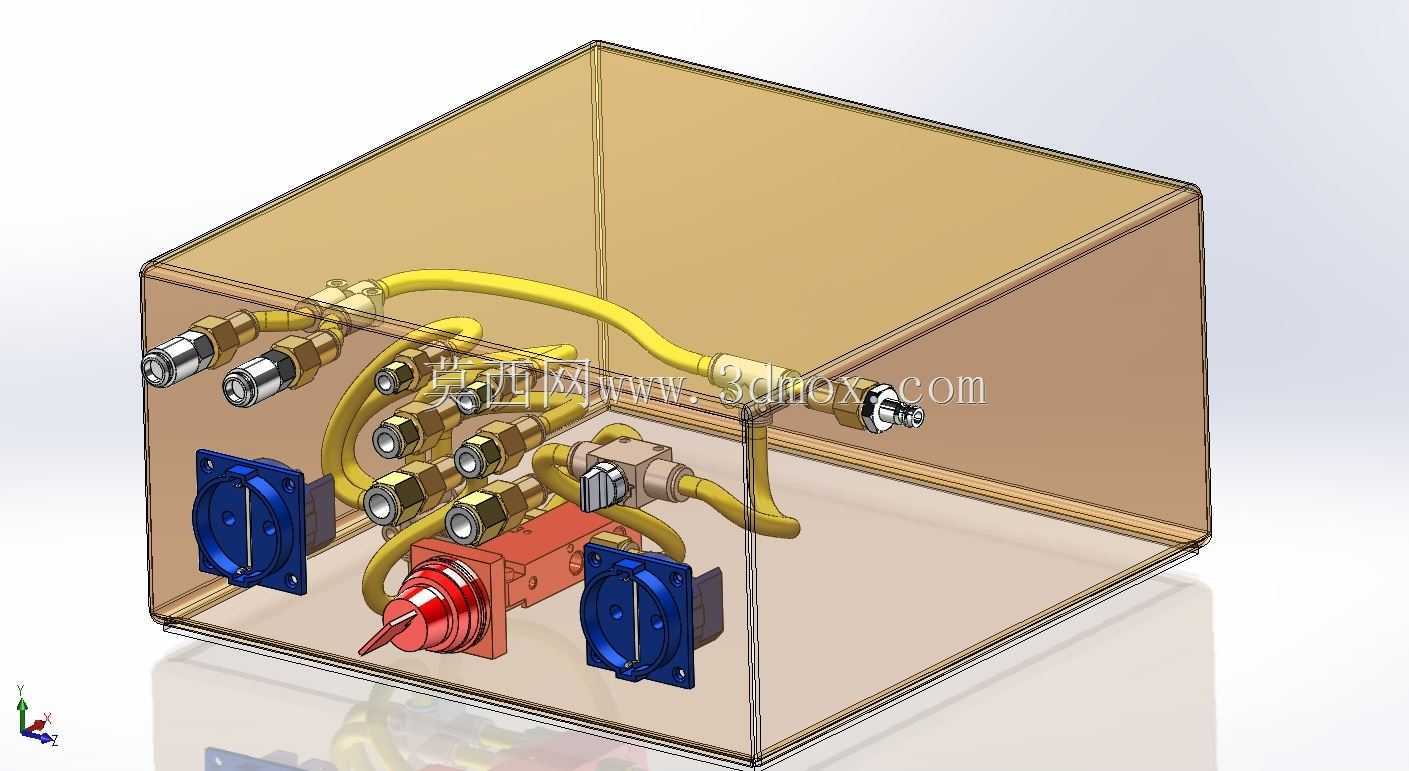

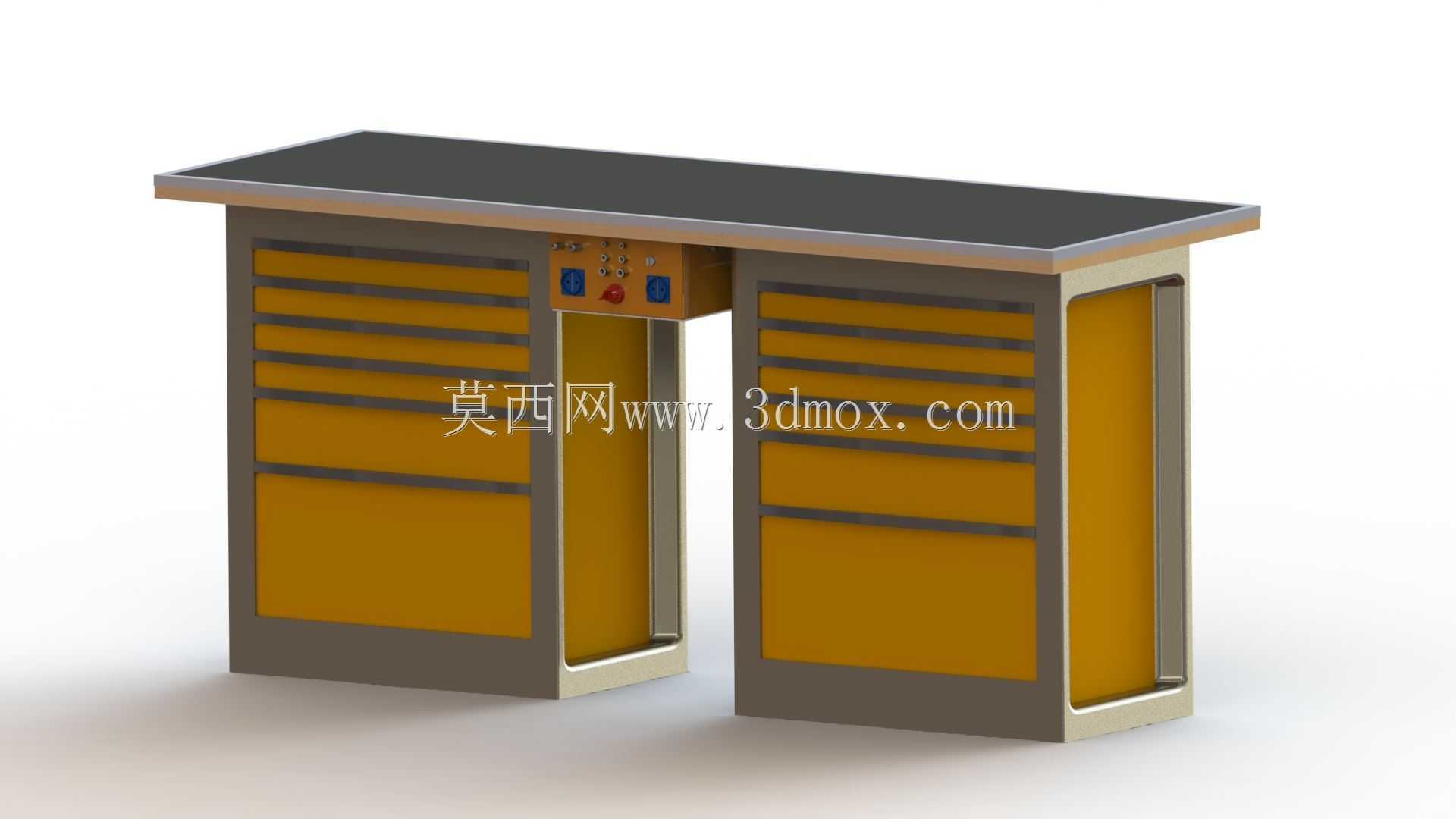

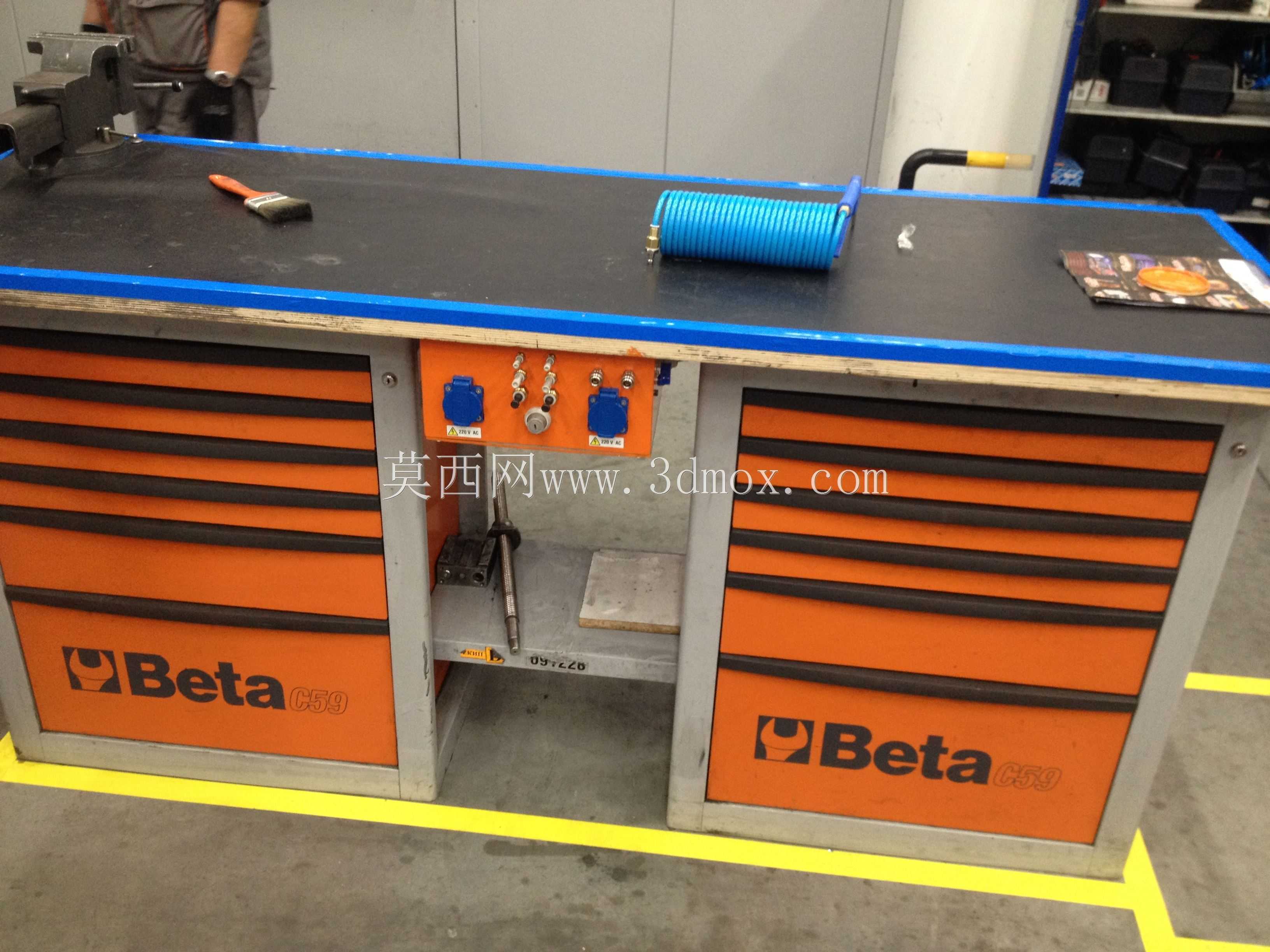

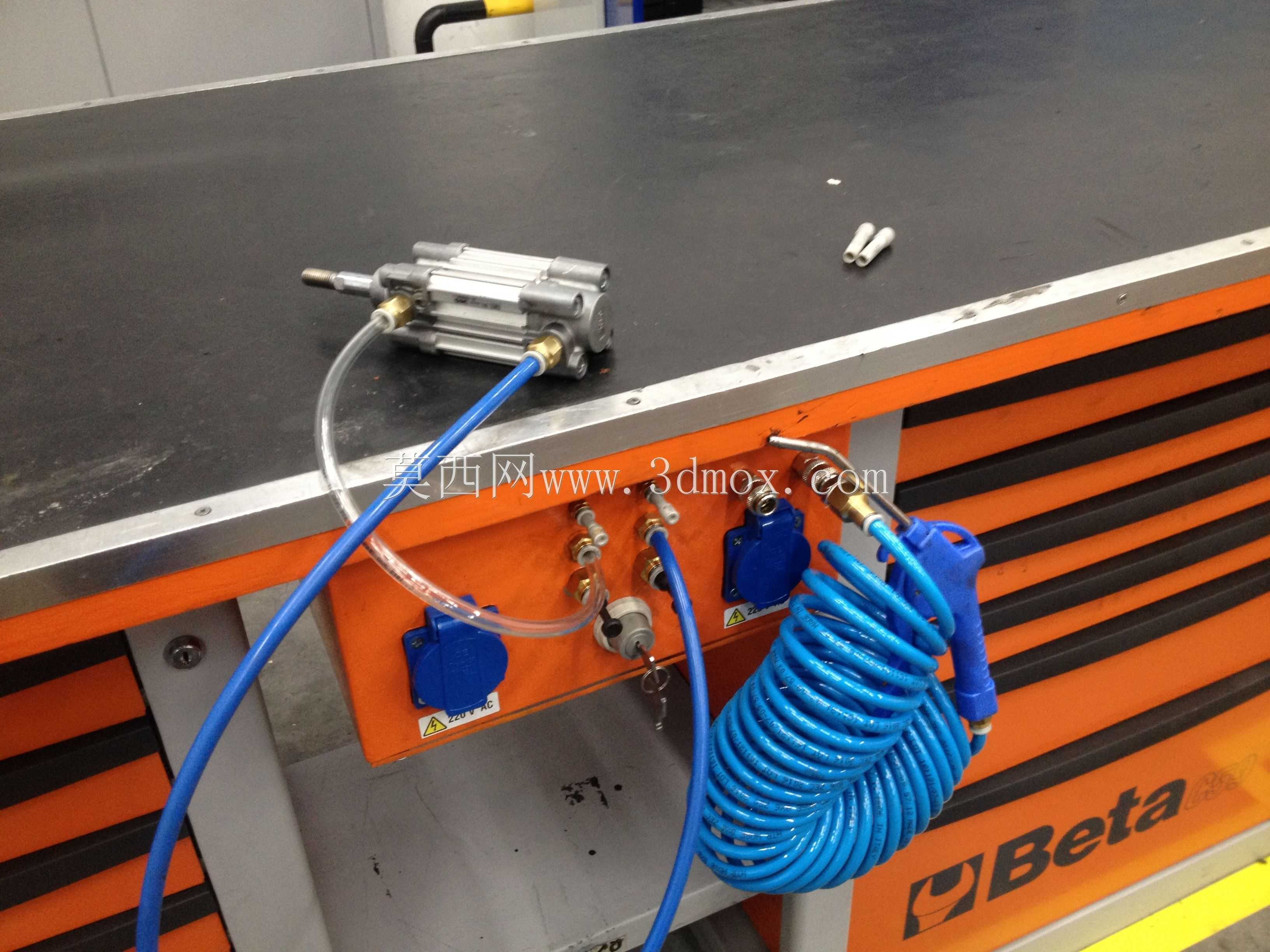

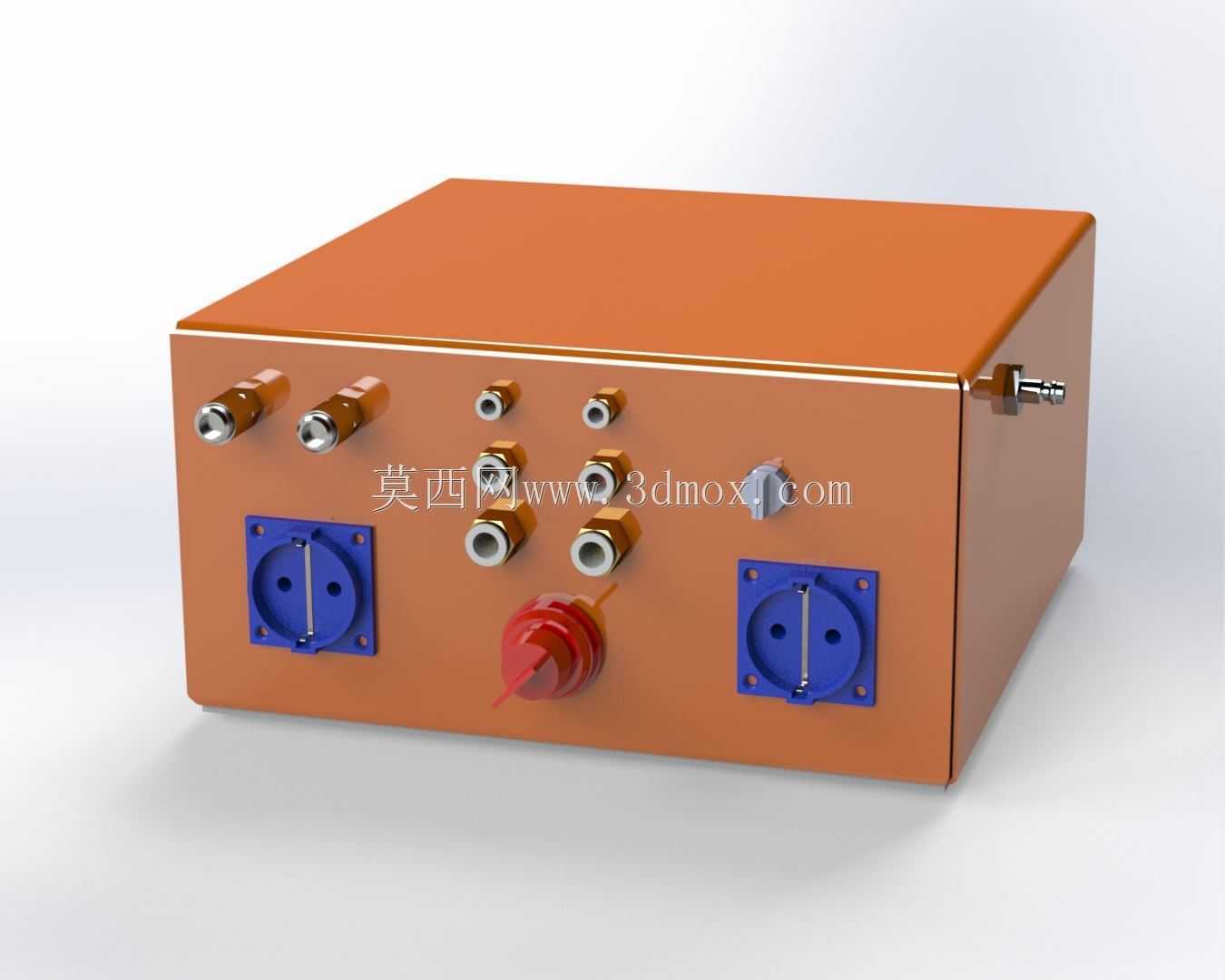

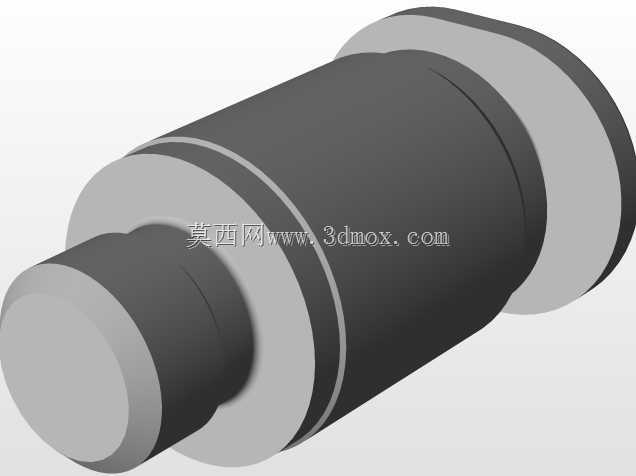

在车间气动元件维修工位，这类集成式气电箱体是很实用的工位配套装置，日常维修完的气动接头、小型气动阀件，不需要单独搭临时气路就能直接完成通气测试，不用每次测试都拉临时气管、找电源插座，能大幅减少工位上的零散管线杂乱问题。箱体采用半透明可视化壳体设计，日常巡检时不用拆开箱盖就能直接看到内部气路管线的连接状态、有没有出现气管弯折、接头漏气的情况，排查故障的时候能省不少拆箱检查的时间。内部气路布局做了分层排布，进气端的快插接口统一布置在箱体侧壁，对应不同测试压力的气路分支用不同走向的黄气管做区分，每个分支都预留了独立的接气口，可同时对接多个待测试的气动接头，测试时不用反复插拔更换主气路管线。箱体侧壁集成了两个EU标准电源插座，给测试用的小型气动检测仪表、电磁阀供电用，气电接口都做了嵌入式安装，接口端面和箱体外壁齐平，不会突出箱体造成磕碰损坏，安装时箱体可直接通过侧壁的蓝色安装法兰固定在工作台侧立面或者工位支架上，安装孔位采用通用的方形法兰固定孔，适配现有多数工位的安装预留位，不需要额外做安装转接板。设计时内部预留了足够的管线弯曲半径，所有气管的转弯处都做了圆弧过渡，避免气管长期弯折造成气路堵塞或者气管过早老化开裂，气路接头全部采用金属快插结构，插拔次数满足工位高频使用的耐磨要求，红色的气路总阀布置在箱体正面易操作的位置，测试完成后可以直接切断箱内气路，不用去远端关总气阀，操作更顺手。箱体内部的阀件固定采用模块化安装座，后续如果要增加测试气路或者更换阀件，只需要更换对应的安装块就行，不用重新在箱体上打孔攻丝，后期改造维护的成本很低，箱内的走线走管都预留了固定卡扣位，不会因为设备移动或者气路振动造成管线松脱。
