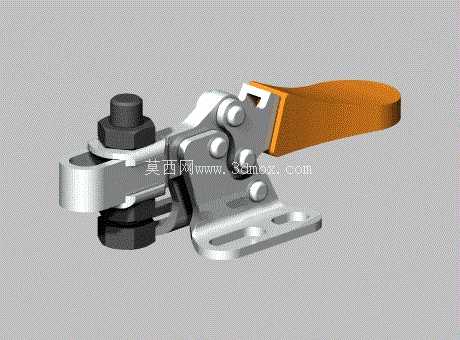

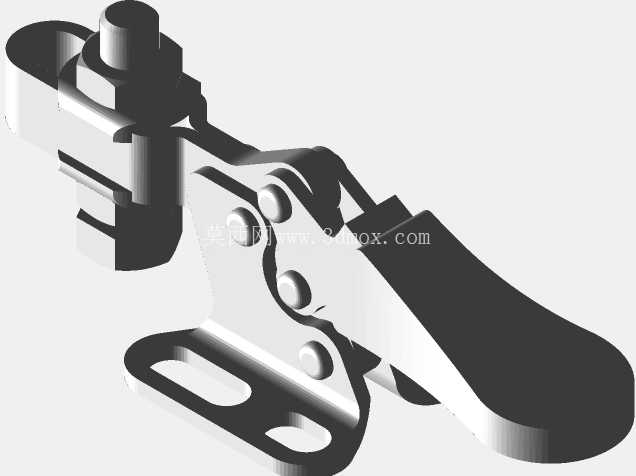

微型水平杠杆式不锈钢可调夹钳结构

在工装夹具设计、小型自动化产线定位、精密装配工位的工件固定场景中，这类微型水平杠杆夹钳的应用覆盖了从电子零部件压装、小型五金件焊接定位到检具工件夹持的多个环节，相比传统螺纹压紧结构，它的操作效率提升十分明显，单次锁紧与释放的动作行程仅需扳动杠杆完成，无需反复旋拧螺母，能大幅降低工位操作的辅助时长。

从功能特性来看，这款夹钳采用水平杠杆的力传递结构，通过连杆机构的死点锁紧原理实现夹紧状态的自锁，即便在工位存在小幅振动的工况下，也不会出现夹紧松脱的问题，法兰底座的安装形式预留了两个长条形安装孔，可适配一定范围内的安装孔位偏差，不需要在安装板上做高精度的孔位加工，降低了配套安装结构的加工精度要求。可调节夹紧轴的设计是这款夹钳的核心实用点，针对不同厚度的被夹持工件，可通过调整轴端的锁紧螺母位置，改变夹紧行程的终点位置，适配2mm到15mm厚度区间的工件夹持需求，不需要额外更换压头或者调整整个夹钳的安装位置，在多品种小批量的装配工位上，这种可调结构能减少夹具更换的频次。

设计思路上，整体结构采用不锈钢材质打造，针对的是车间内存在切削液、焊接飞溅或者潮湿工况的使用场景，相比普通碳钢镀锌的夹钳，不锈钢版本不会轻易出现锈蚀卡滞的问题，长期使用的维护成本更低。结构的铰接点全部采用销轴加铆接的固定形式，没有多余的外露紧固件，避免了车间内的金属碎屑、灰尘进入铰接缝隙造成的动作卡滞，杠杆手柄的包覆层采用耐磨防滑的材质，操作时的握持手感更好，即便手上沾有油污也不容易出现打滑的问题。夹钳的整体受力路径经过优化，夹紧力从手柄输入后，通过两级连杆传递到夹紧轴端，最终作用在被夹持工件上，力的放大比经过匹配，手动扳动手柄的力在20N左右时，夹紧端就能输出超过300N的压紧力，足够满足小型工件的定位夹紧需求，同时不会因为夹紧力过大造成薄壁工件的压伤变形。

从安装边界来看，这款夹钳的底座安装孔距为28mm，安装孔为长圆孔，宽度方向的调节余量为3mm，夹钳整体在锁紧状态下的总长度为72mm，宽度方向最大尺寸为34mm，手柄扳动到解锁位置时的抬起高度为22mm，在做工位布局设计时，需要预留出至少25mm的手柄操作空间，避免和周边的工装结构产生干涉。夹紧轴的轴线距离底座安装面的高度为19mm，设计配套的定位支撑结构时，工件的支撑面高度需要和这个尺寸匹配，保证夹紧力垂直作用在工件表面，避免出现夹紧分力造成的工件移位。夹钳的整体重量仅为120g左右，即便在需要多夹钳布置的轻量化工装板上使用，也不会造成工装整体重量过大的问题，铰接点的转动间隙控制在0.1mm以内，重复夹紧的定位精度可以控制在0.05mm区间，能够满足普通装配、焊接、检测工位的定位精度要求。

在实际选型应用中，这类夹钳常被用在小型焊接工装的工件定位、电子产品外壳的装配压合工位、注塑件水口切除的工装夹持上，相比垂直式的快速夹钳，水平杠杆的结构在锁紧后手柄处于水平状态，不会在工装上方突出过多结构，适合在操作空间高度受限的工位上使用，比如流水线旁的低矮工装、设备内部的小型夹紧机构，都能适配这种结构的安装空间要求。不锈钢材质的特性也让它可以用在食品加工设备的辅助夹紧、医疗器材装配工位的工件固定上，不会因为锈蚀产生污染物，符合这类场景的卫生要求。
