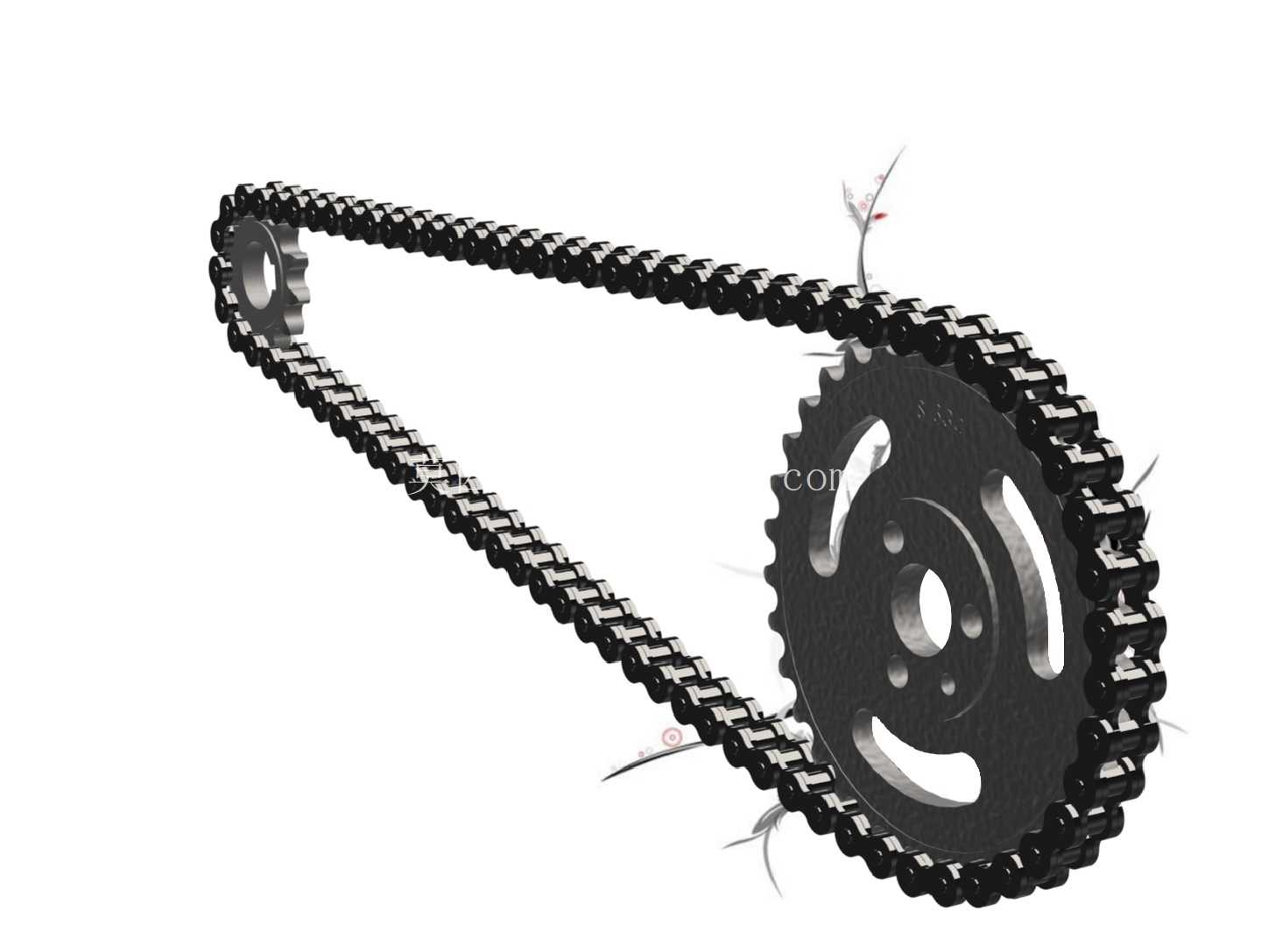

汽车发动机滚子式正时链条传动套件

这套滚子链传动结构是内燃机配气正时系统的核心执行部件，日常在乘用车、小排量商用车的顶置凸轮轴发动机舱内承担动力传递职责，负责将曲轴输出的扭矩精准同步传递至凸轮轴，保证进排气门的开闭时机与活塞运动行程完全匹配，一旦传动出现跳齿或间隙超差，会直接导致气门与活塞运动干涉，引发发动机顶气门等严重故障。

从实际装车场景来看，这类链条传动结构相比传统同步带传动，具备更高的传动强度与更长的使用寿命，普遍应用在要求长维护周期的乘用车型动力单元中，日常工作环境处于发动机前端盖内部，长期浸泡在机油当中，依靠机油飞溅实现链节与链轮啮合面的润滑，同时要耐受发动机冷启动瞬间的冲击载荷、高转速下的交变拉力，以及长期工作带来的磨损伸长量变化。

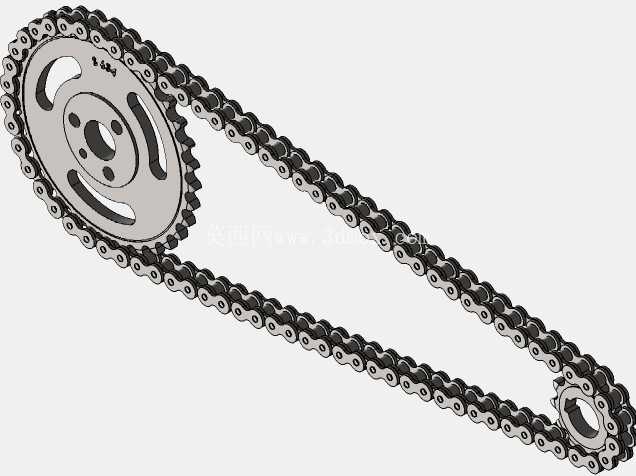

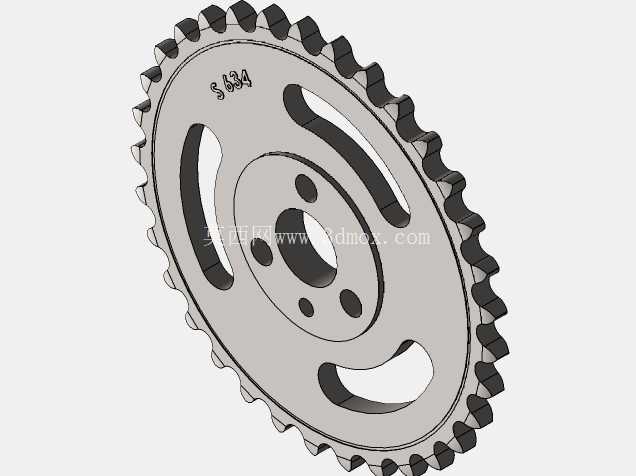

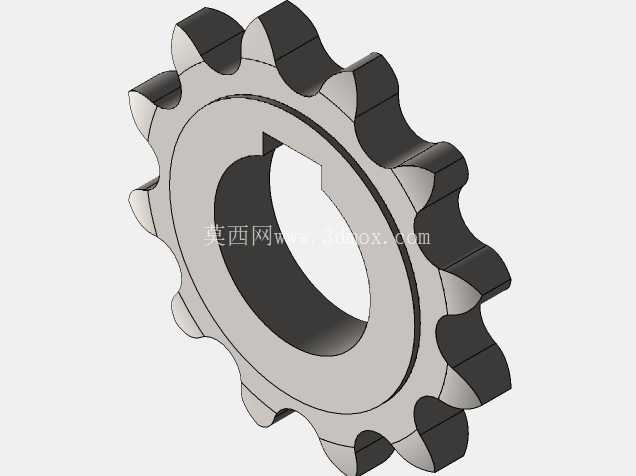

结构设计层面，整套传动副包含两个不同齿数的链轮与闭合式滚子链条，大尺寸链轮对应凸轮轴端安装位，中心设置有定位键槽与多组螺栓过孔，能够与凸轮轴轴端的定位法兰完全贴合，轮缘处的齿形经过修形处理，啮合过程中可以让链节滚子顺畅啮入啮出，减少啮合冲击带来的噪音与磨损；小尺寸链轮对应曲轴端安装位，结构更紧凑，齿数更少，传动比匹配发动机配气相位的设计要求，保证曲轴旋转两周时凸轮轴准确旋转一周，匹配四冲程发动机的工作循环逻辑。

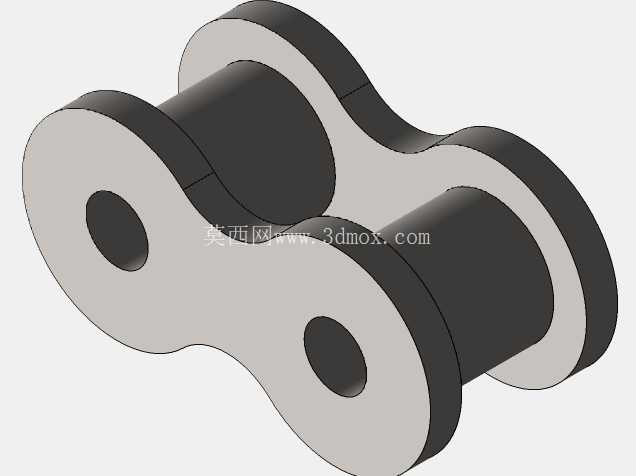

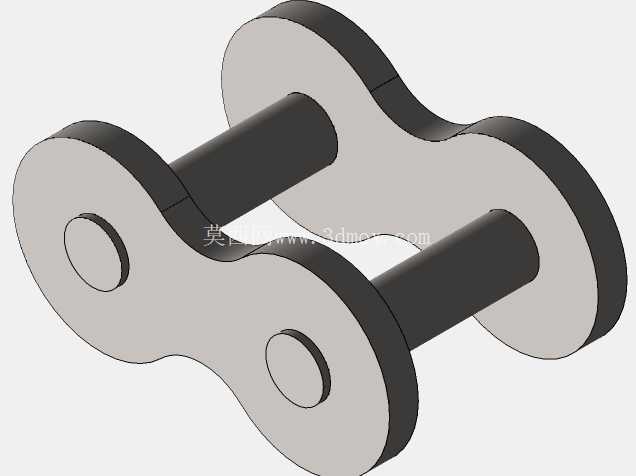

滚子链条部分采用标准滚子链结构，每一节链节由内链板、外链板、销轴、套筒、滚子组成，滚子可以在套筒上自由转动，与链轮齿面接触时为滚动摩擦，大幅降低啮合过程中的磨损量；链板采用冲压成型的异形结构，在保证抗拉强度的前提下尽可能降低运动惯量，减少高转速下的链条抖动。设计过程中需要重点核算链条的节距公差、链轮的齿形公差，以及整套传动的中心距范围，预留合理的张紧器安装空间，实际装车时会配合液压张紧器、固定导轨、活动导轨共同使用，抵消链条长期工作产生的伸长量，抑制链条高速运转时的横向抖动，避免链条跳齿。

安装边界方面，大链轮的中心安装孔直径、螺栓孔分布圆尺寸需要与对应型号凸轮轴轴端尺寸完全匹配，链轮端面的跳动量需要控制在0.1mm以内，避免运转过程中出现链条偏磨；小链轮与曲轴轴端的配合采用过盈配合加半圆键定位，保证大扭矩传递过程中不会出现相对转动；链条的总节数经过精确计算，安装后配合张紧器能够保持合理的初始张紧力，既不会因张紧力过大加剧链节与链轮的磨损，也不会因张紧力不足出现运转异响、跳齿问题。

在三维建模过程中，需要准确还原每一个链节的装配关系，通过链条阵列装配模拟实际闭合状态，链轮的齿形参数需要符合滚子链链轮的标准齿形规范，保证链节与齿槽的啮合间隙处于合理范围，建模时还要预留出张紧器、导轨的安装空间，验证整套传动在最大、最小张紧行程下不会与发动机前端盖、周边附件发生运动干涉。实际工程应用中，这类正时链条套件的设计还要考虑冷启动工况下的机油粘度影响、不同转速区间的链条共振点，通过调整链板厚度、导轨型线来避开常用转速区间的共振频率，提升整套正时系统的运转稳定性与NVH表现。
