车床球面车削加工专用半径车削工装

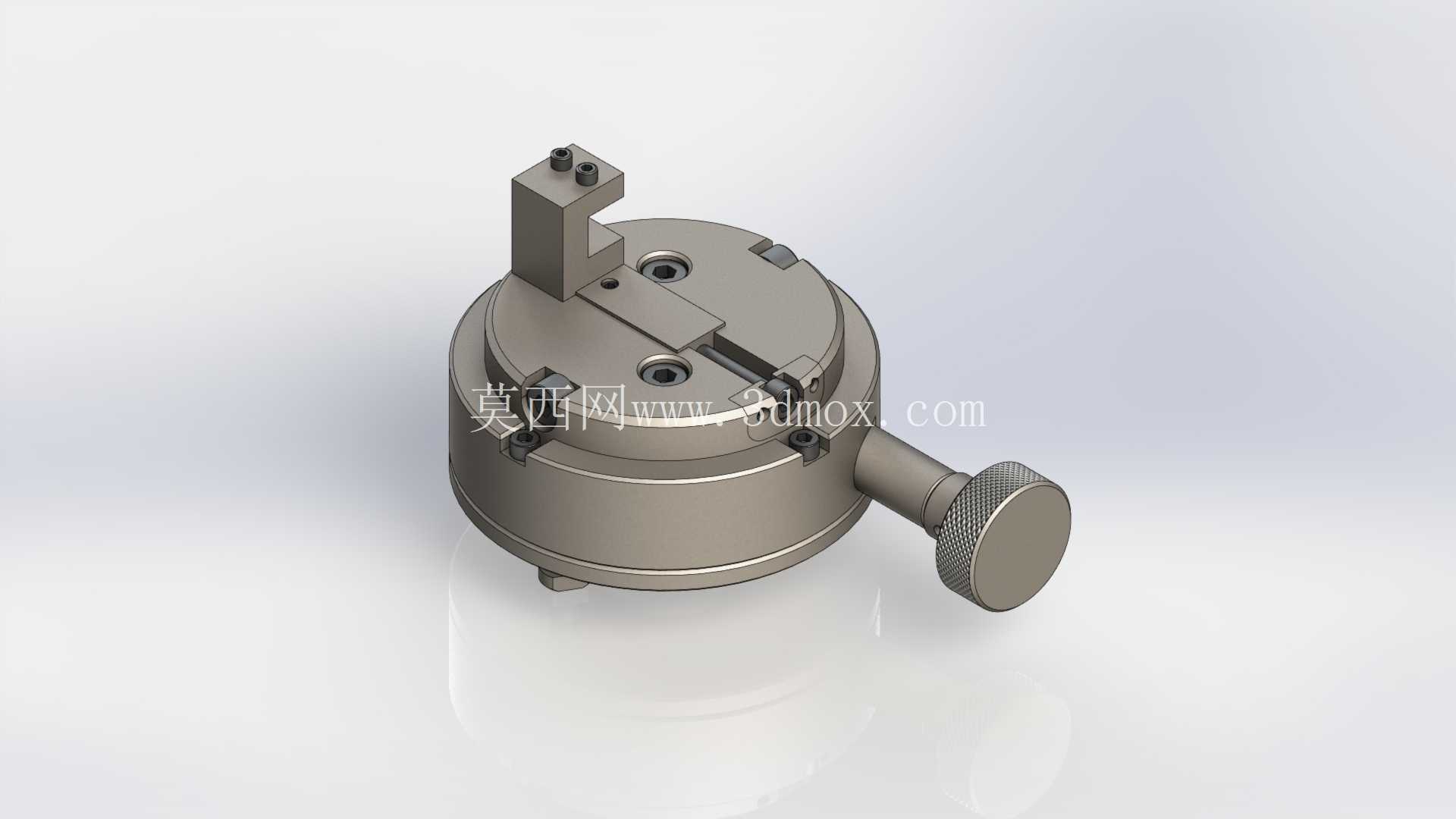

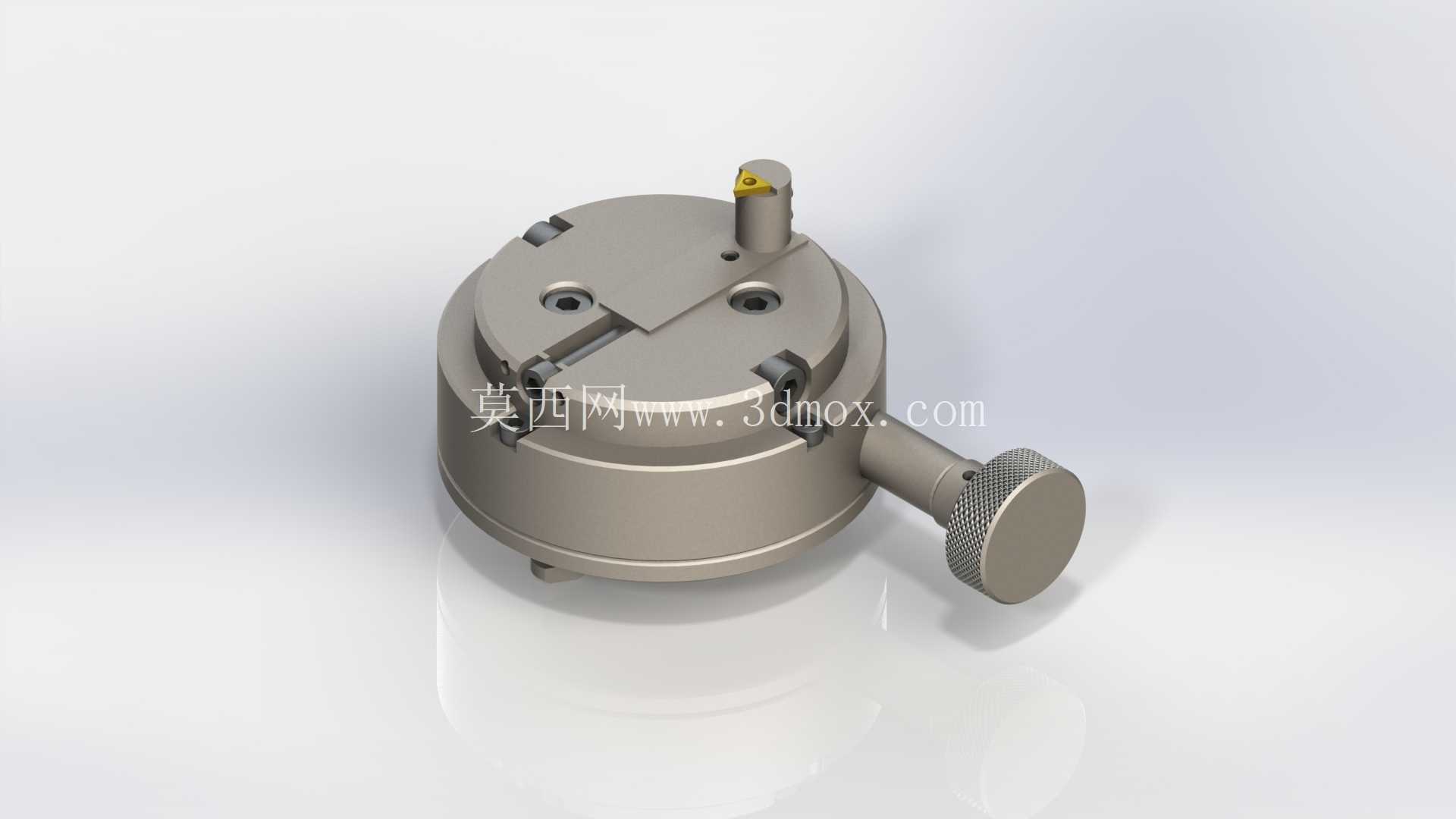

　　在常规卧式车床的加工场景中，大半径球面、高精度圆弧曲面的加工一直是普通卧式车床的加工难点，若采用成型车刀加工，不仅刀具刃磨难度大，加工出的球面轮廓度受刀具刃磨精度影响极大，批量加工时的一致性难以保证；若采用数控插补加工，又会受限于普通车床无数控系统的硬件限制，额外改造成本较高，而这套球面车削工装正是为解决普通车床球面加工痛点设计的专用附件。这套工装的核心功能是在普通卧式车床上实现定半径球面、圆弧曲面的车削加工，无需对车床本身进行结构性改造，可直接通过底部法兰盘安装在车床中拖板的原刀架安装位，安装时需保证工装的回转中心与车床主轴回转中心等高，中心偏差需控制在0.02mm以内，避免加工出的球面出现轮廓偏差、椭圆度超差的问题。

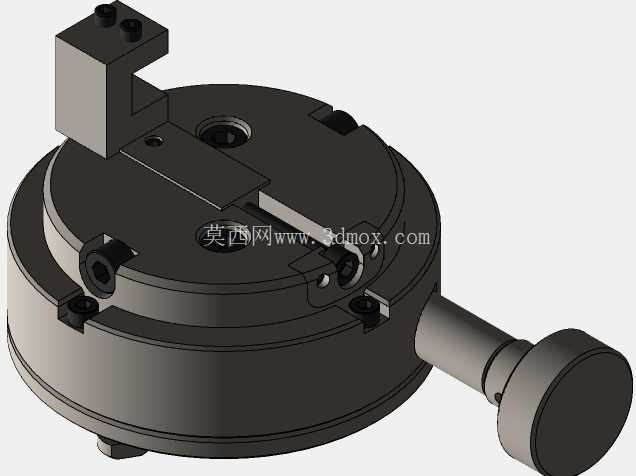

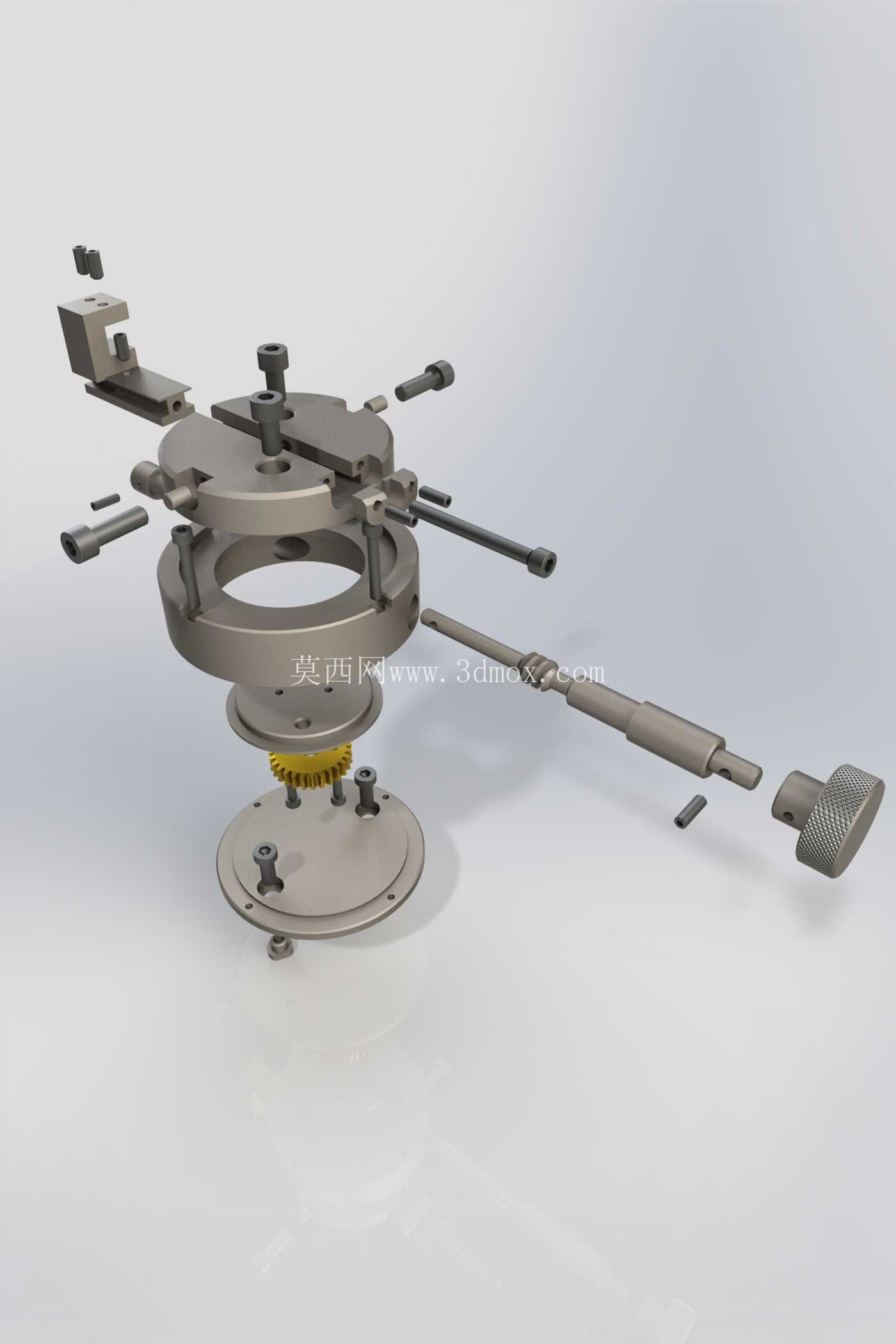

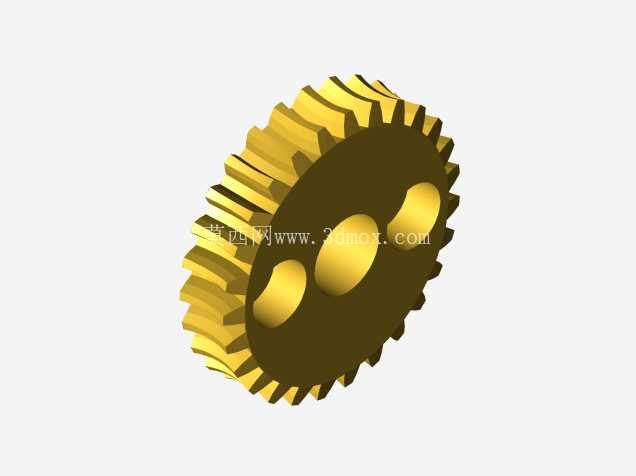

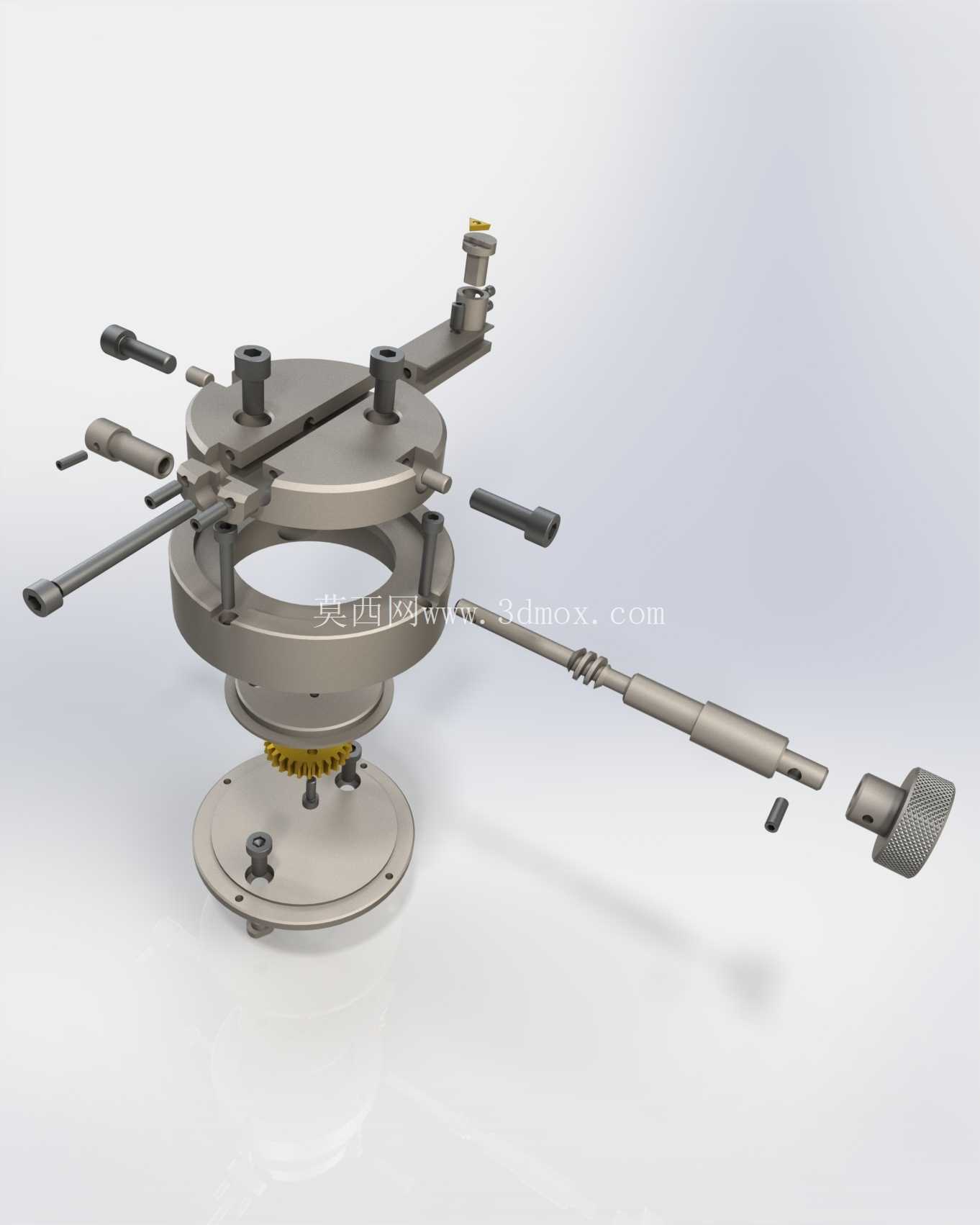

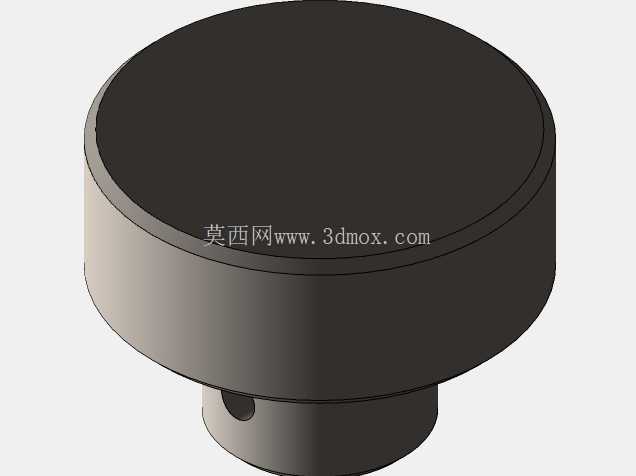

　　工装的主体采用分层式圆盘结构设计，底部为安装定位法兰，法兰上设置有均匀分布的腰型安装孔，可适配不同型号卧式车床中拖板的安装螺孔间距，安装孔的腰型设计允许工装在安装时进行小范围的位置调整，方便找正中心位置；法兰上方设置有回转支承结构，通过底部的蜗轮蜗杆传动副实现上层回转盘的手动进给转动，蜗杆端延伸出的加长操作手柄可在加工过程中由操作人员手动控制回转进给速度，适配不同材质工件的切削进给需求，蜗轮蜗杆的自锁特性可保证加工过程中回转盘不会因切削力出现自行转动，避免扎刀、工件报废的问题。

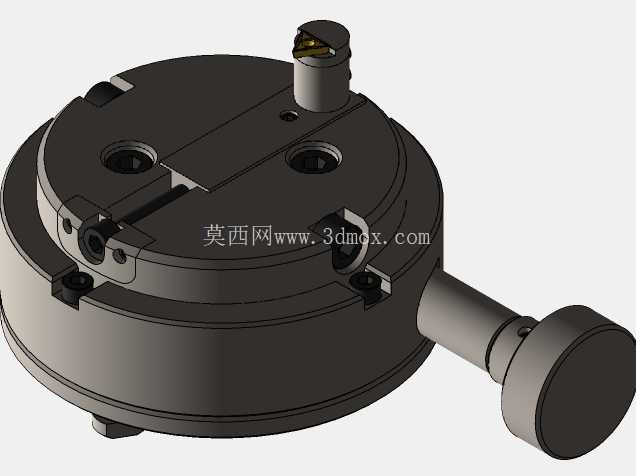

　　上层回转盘上设置有多组可调节的刀具装夹滑槽，滑槽沿回转盘径向分布，可根据待加工球面的半径尺寸调整车刀的伸出长度，调整时可配合百分表打表校准刀尖到工装回转中心的距离，该距离即为待加工球面的加工半径，调整范围可覆盖常规机械加工中常见的小到中型球面加工需求，刀具装夹位采用标准方刀孔设计，可直接装夹普通焊接车刀、机夹车刀，无需定制专用刀具，降低了工装的使用成本。回转盘上还设置有多个可调节的定位挡块与压紧螺栓，在调整好刀具位置后可通过压紧螺栓锁紧刀具滑座，避免切削过程中刀具出现位移，保证加工尺寸的稳定性；工装的侧向延伸出的定位杆可配合车床床身的限位挡块使用，控制回转盘的转动行程，避免超程转动导致刀具碰撞卡盘、工件的安全问题。在实际加工应用中，使用该工装加工球面时，需先将工件装夹在车床卡盘上，找正工件回转中心后，移动大拖板将工装移动到待加工位置，锁紧车床大拖板与中拖板，启动车床带动工件回转，操作人员手动转动蜗杆手柄带动回转盘缓慢转动，即可带动刀尖沿固定半径的圆弧轨迹进给，一次性完成球面的车削加工，加工出的球面轮廓度可达IT7级精度，表面粗糙度可达到Ra1.6，完全满足常规机械零件中球面配合面的加工要求。

　　相较于传统的双手赶刀车削球面的加工方式，该工装无需操作人员具备极高的操作经验，普通车床操作工经过简单培训即可上手操作，加工效率可提升3倍以上，且加工一致性远高于手动赶刀加工，适合小批量球面零件的加工生产；同时该工装也可用于外圆弧、内圆弧曲面的车削加工，只需调整刀具的装夹方向与伸出长度即可实现不同类型圆弧面的加工，拓展了普通卧式车床的加工范围。工装的所有滑动配合面均采用淬火处理，硬度可达HRC45-50，具备良好的耐磨性，长期使用也不会因磨损导致加工精度下降，日常维护只需定期在蜗轮蜗杆、回转支承的润滑点加注润滑脂即可，维护成本极低。在安装边界方面，该工装的整体安装高度适配普通卧式车床的刀架安装空间，安装后不会与车床卡盘、尾座产生干涉，可加工的工件最大直径需匹配对应车床的最大回转直径，刀具装夹后刀尖的最大回转半径可覆盖大部分常规球面零件的加工尺寸，无需额外加高或改装工装。在加工不同半径的球面时，只需松开刀具滑座的锁紧螺栓，沿径向滑槽调整刀尖到回转中心的距离，打表校准后重新锁紧即可完成参数调整，调整过程无需拆卸工装，单次调整时间不超过5分钟，适配多品种小批量的加工生产场景。
