机械式雾化汽化器金属圆柱结构设计

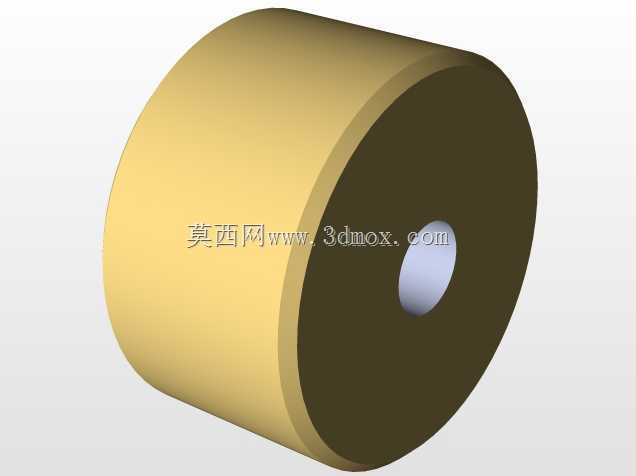

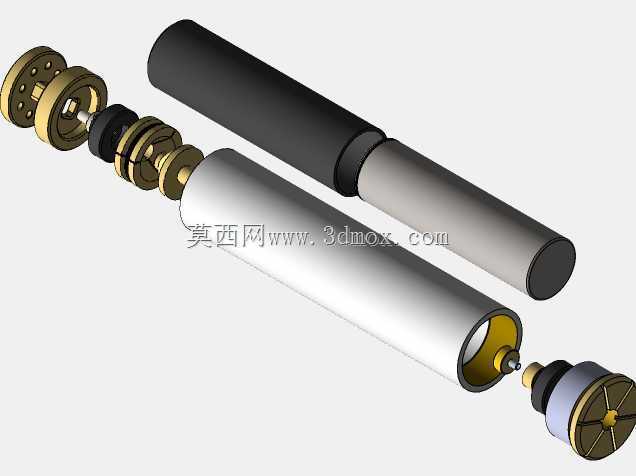

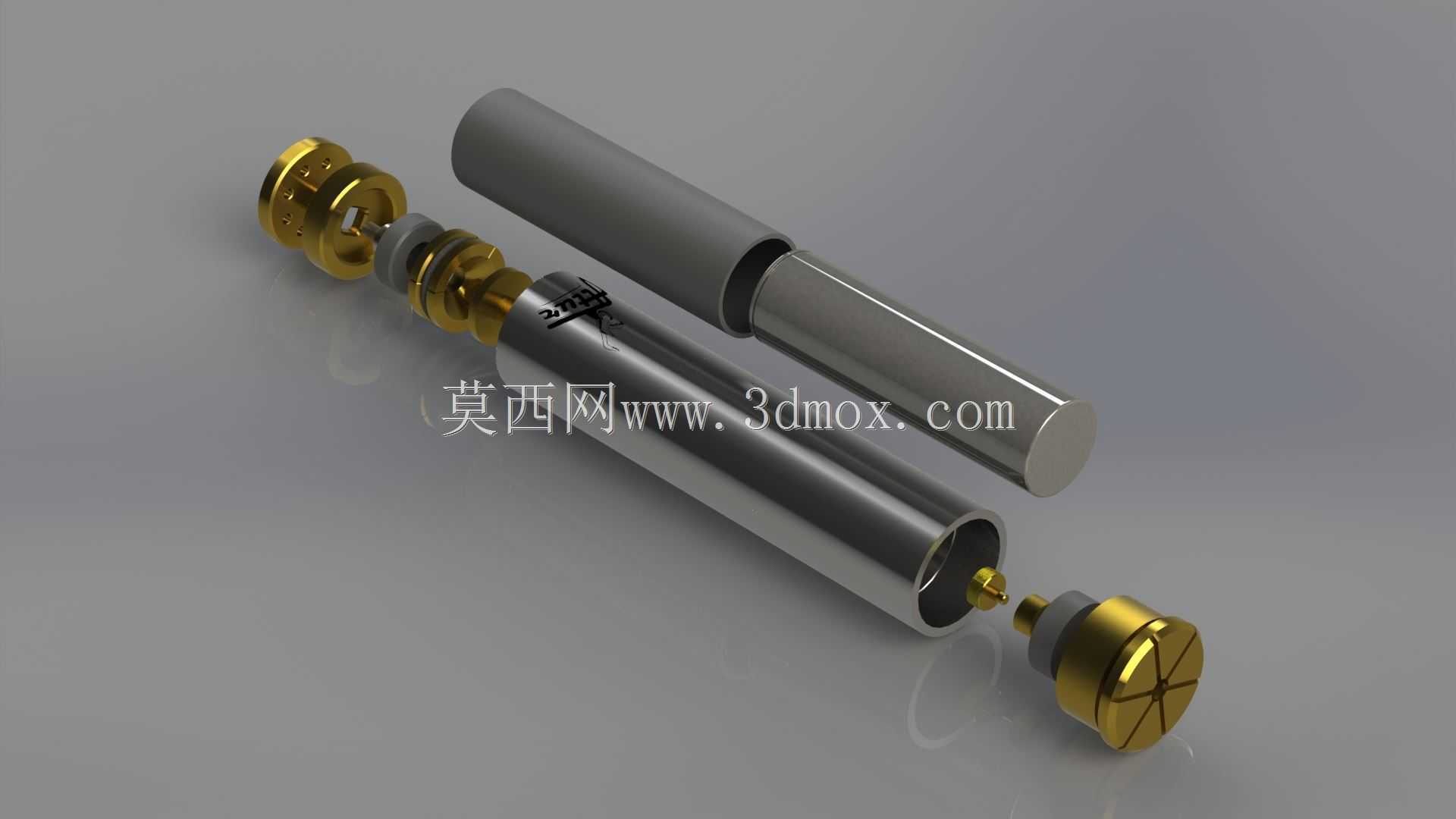

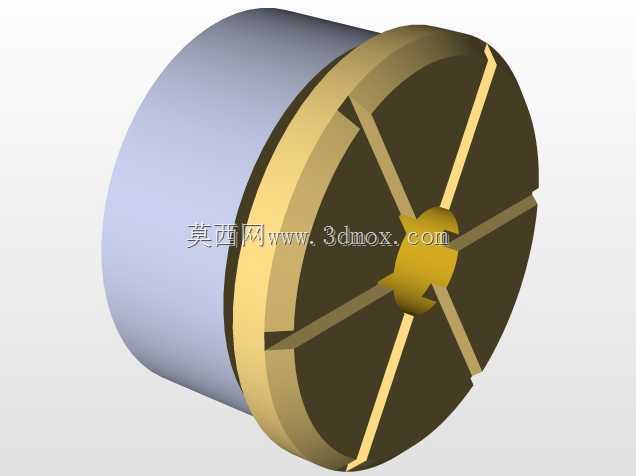

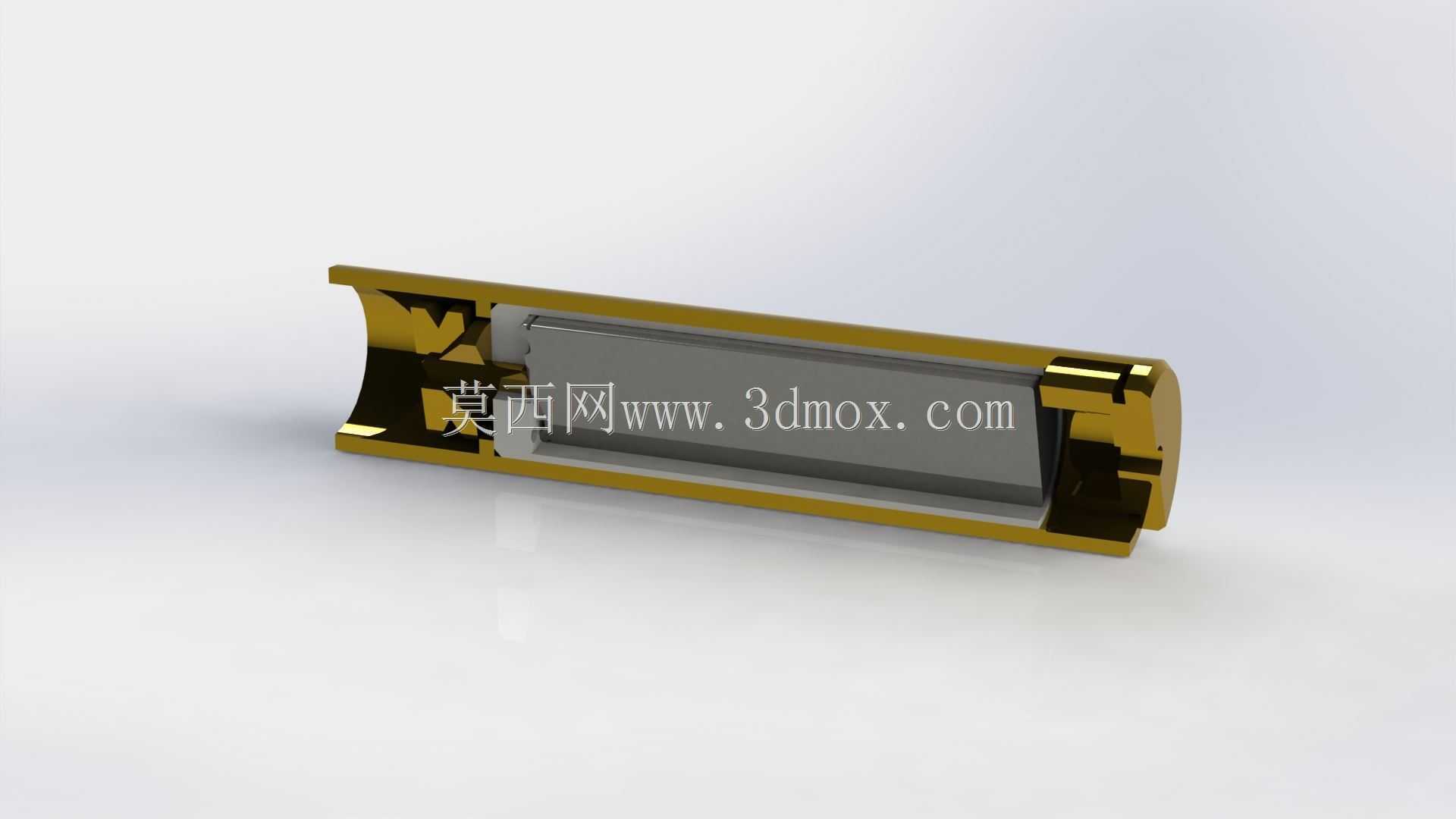

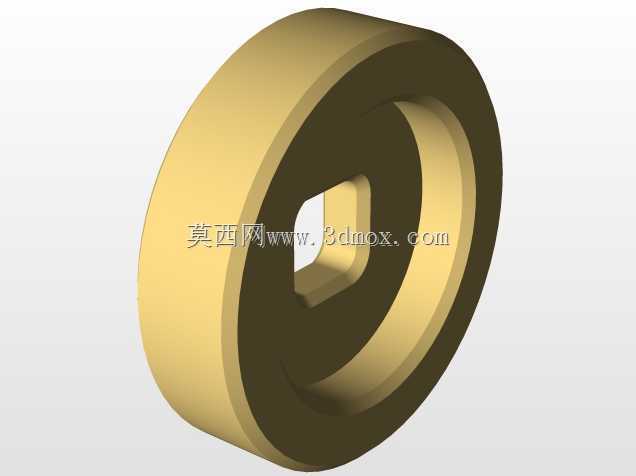

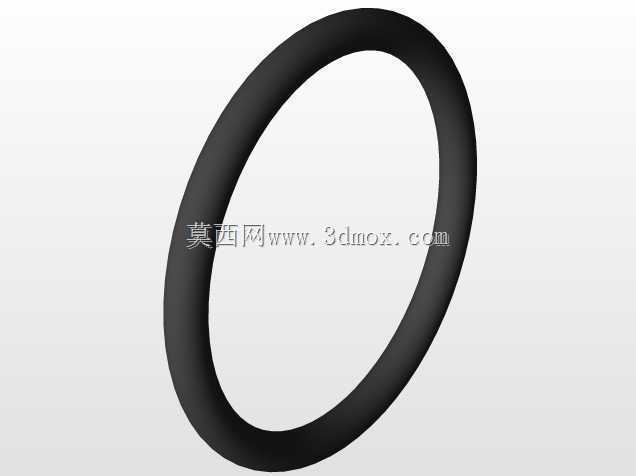

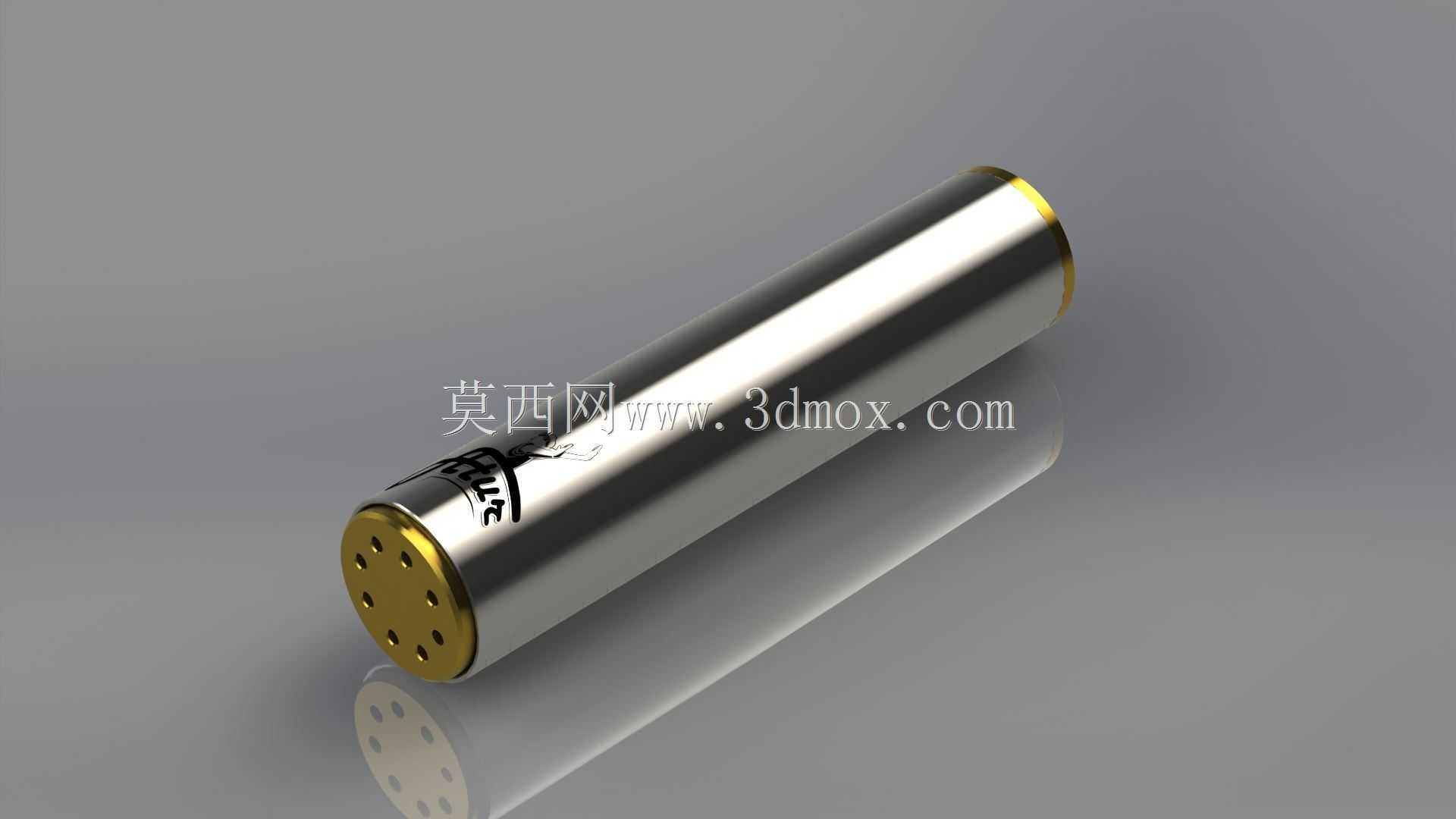

该结构为机械式汽化核心部件，整体采用长圆柱金属壳体构型，壳体选用高抛光不锈钢材质，两端设置黄铜端盖，一端端盖开设多组均匀分布的流体通孔，作为介质导入与导出的流通界面，另一端做密封收边处理，端盖边缘做倒角过渡，避免装配过程中出现锐边割伤密封件的问题。从实际应用场景来看，这类部件多用于小型手持雾化设备的核心流体通路，承担介质存储、导流、雾化前的稳压功能，日常使用中需要频繁拆装更换内部耗材，因此壳体与端盖的配合采用螺纹旋合结构，螺纹公差选用中等精度配合，既保证反复拆装后的同轴度，又避免配合过紧导致的拆卸卡滞。设计过程中优先考虑了手持使用的握持手感，圆柱外径控制在适配常规握持尺寸的范围，整体长度匹配常规设备的安装仓尺寸，安装时无需额外改动设备原有仓体结构，可直接替换同规格的常规汽化部件。壳体表面做镜面抛光处理，一方面提升日常使用中的耐汗液腐蚀能力，减少长期握持后出现的表面氧化锈迹，另一方面光滑的外表面也能降低清洁难度，沾染污渍后可直接擦拭清理。端盖的多孔结构经过流道仿真验证，孔位沿端盖端面环形均匀排布，保证介质流出时的压力分布均匀，避免出现单侧流量过大导致的雾化不均问题。端盖与壳体的配合端面设置了密封槽，可放置硅胶密封圈，防止内部介质渗漏，密封槽的深度与宽度按照密封圈压缩量20%-30%的标准设计，兼顾密封性能与装配阻力。整体结构无多余外露凸起，所有边角均做R0.3以上的圆角处理，既提升使用时的触感舒适度，也避免应力集中导致的端盖开裂问题。内部腔体为等径直筒结构，可最大化介质存储容积，同时减少内部流道的死角，避免介质残留变质。在安装边界上，该部件的外径公差控制在h7级别，可顺畅滑入对应规格的设备安装仓，端部的螺纹段长度经过匹配计算，旋合后不会出现突出设备端面或者旋入深度不足的问题，端盖的多孔端面与设备雾化核心的对接面预留了0.1mm的装配间隙，保证介质可顺利进入雾化区域，不会出现憋压导致的供油不畅问题。
