机加工用旋转拉刀成型加工刀具结构

在批量金属零件内孔成型加工场景中，常规钻、镗工艺很难高效加工出非圆截面、异形轮廓的内孔特征，尤其是多边形孔、花键孔、带特殊型面的内孔，传统插削、拉削工艺要么需要专用拉床，要么加工效率低、刀具损耗快，难以适配数控车床、加工中心的联机自动化生产需求。这款旋转拉刀的设计，正是针对这类加工痛点开发的随动切削刀具，可直接装夹在常规数控设备的刀位上，无需额外配置专用机床，就能完成异形内孔的一次成型加工。

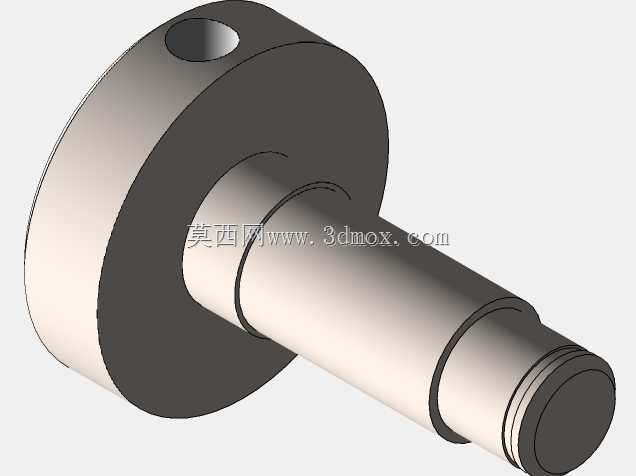

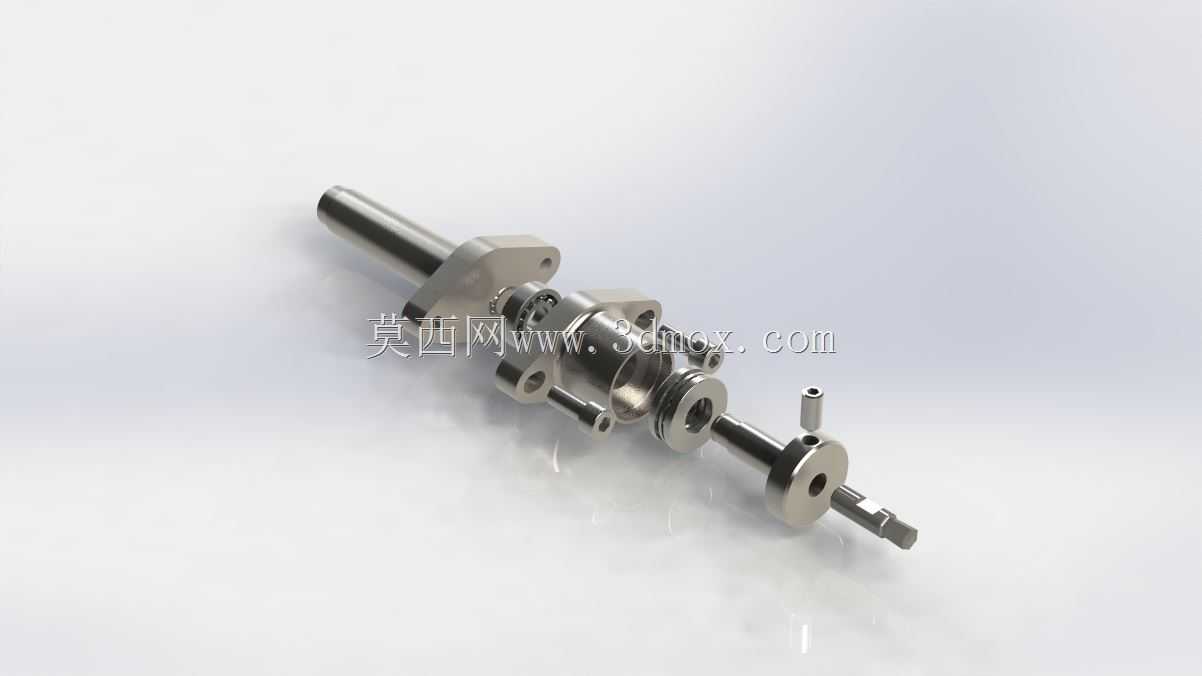

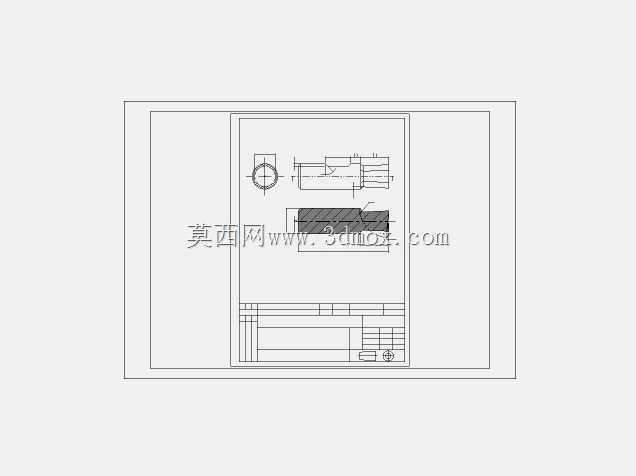

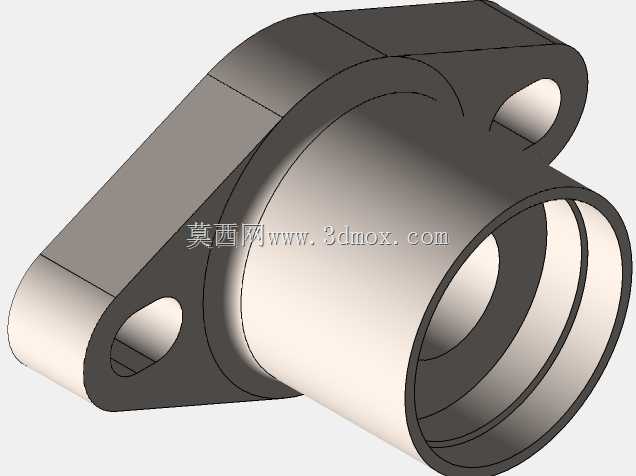

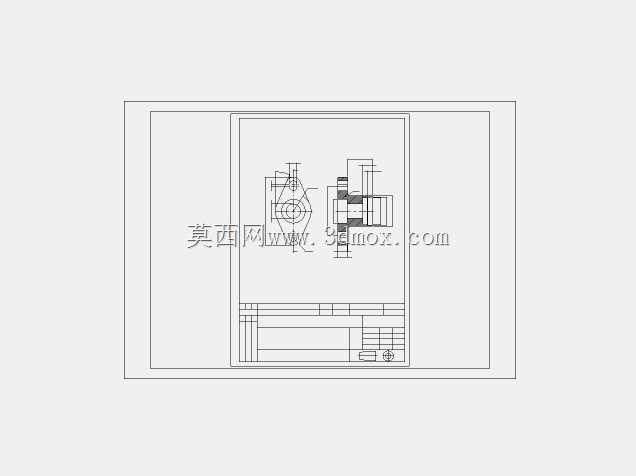

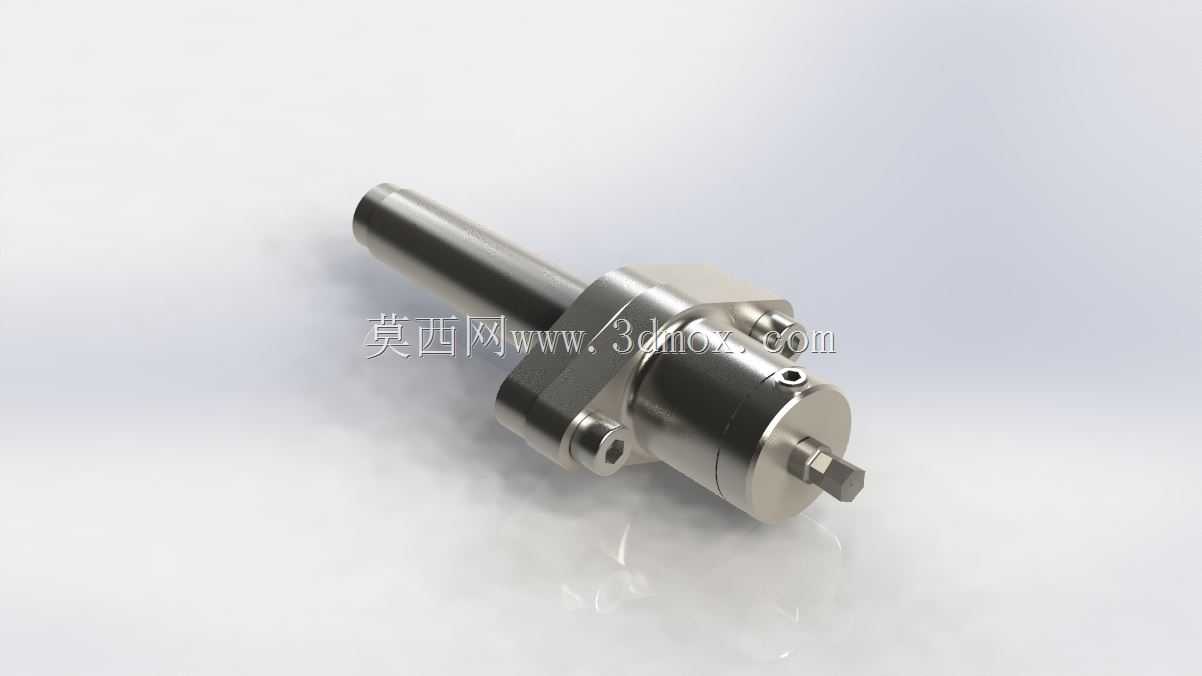

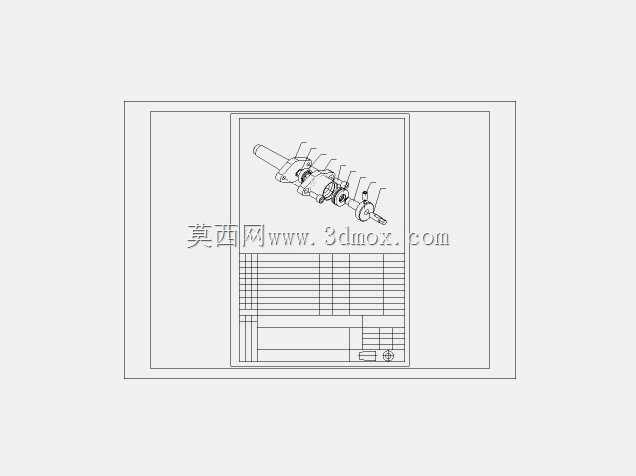

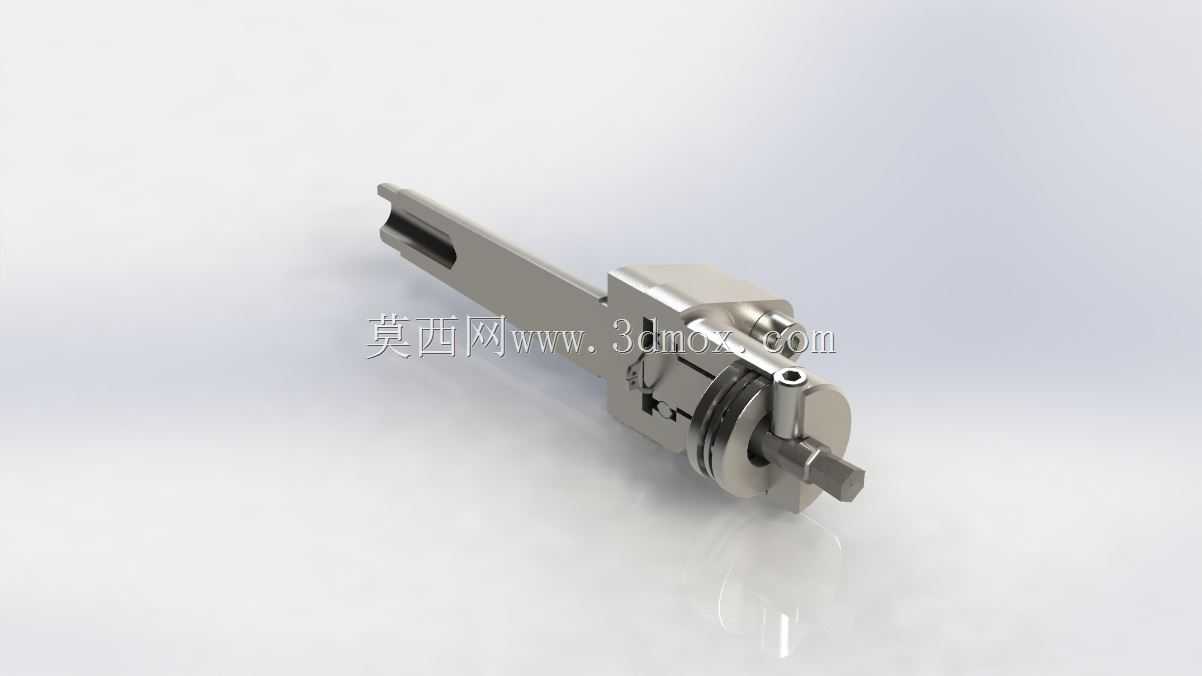

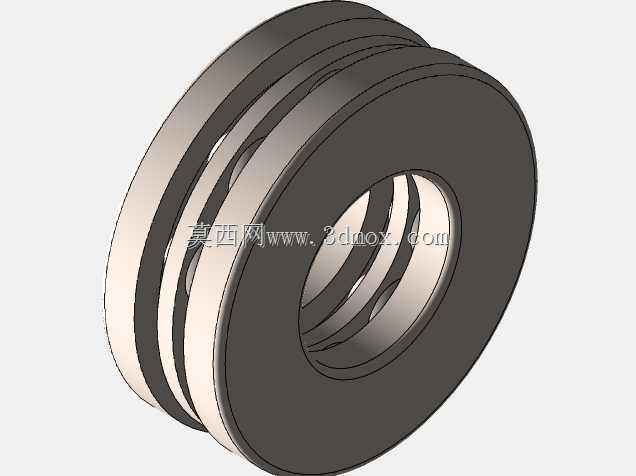

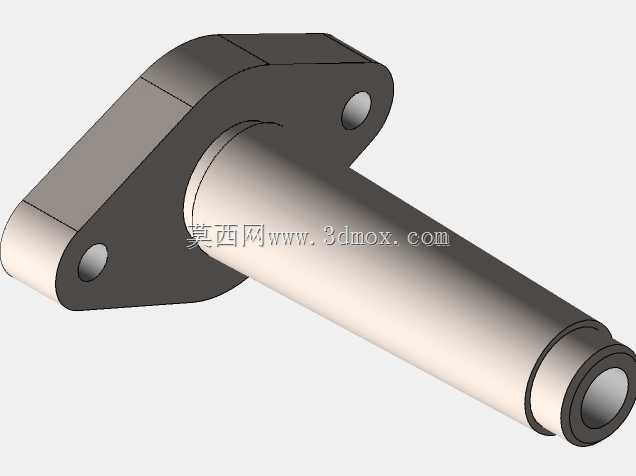

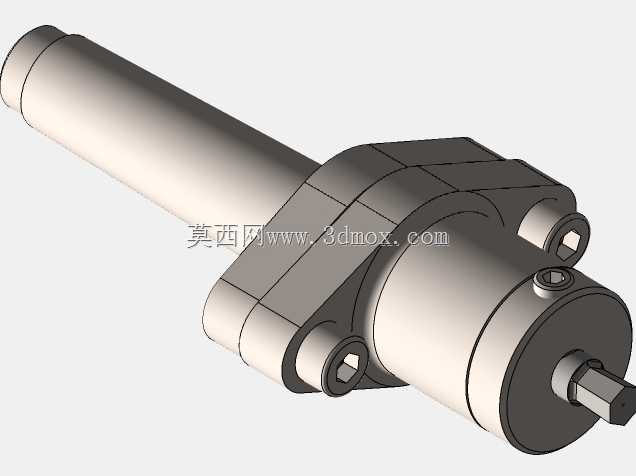

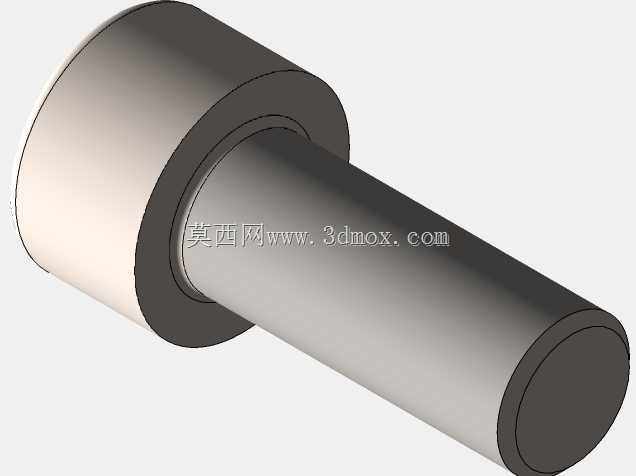

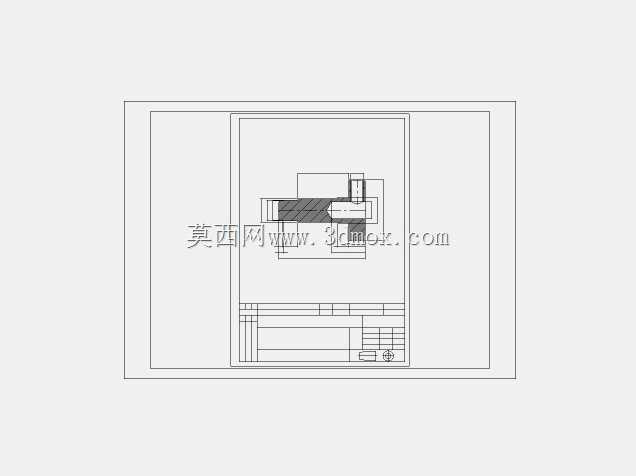

从结构设计来看，这款刀具采用柄部与工作端分体同轴布局，直柄夹持段符合标准数控刀座的装夹公差要求，可适配常见的ER夹头、侧固式刀座，装夹后径向跳动控制在微米级，避免切削过程中出现振纹、让刀问题。刀具中部设置了定位法兰与锁紧接口，安装时可通过法兰端面贴合刀座定位面，保证轴向尺寸的一致性，锁紧螺钉可将刀具本体与机床主轴的传动结构可靠连接，确保切削过程中扭矩传递稳定，不会出现打滑、偏摆问题。工作端内置旋转进给机构，切削时刀具随主轴旋转的同时，刀头可按照预设的型面轨迹做径向随动，在工件相对旋转的过程中，逐步切削出所需的成型孔轮廓，整个加工过程无需工件做复杂分度运动，仅需主轴带动刀具旋转、Z轴进给即可完成加工。

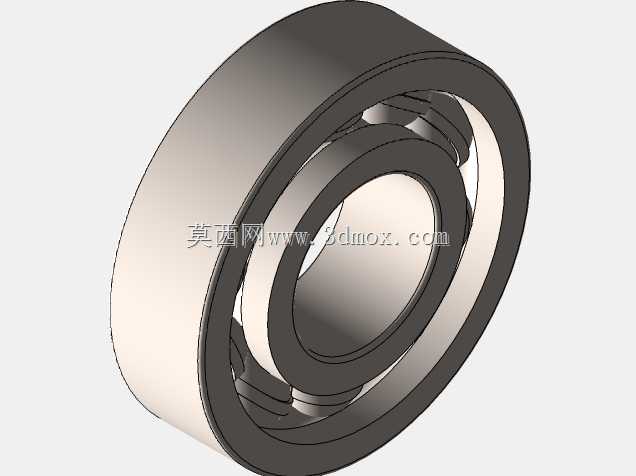

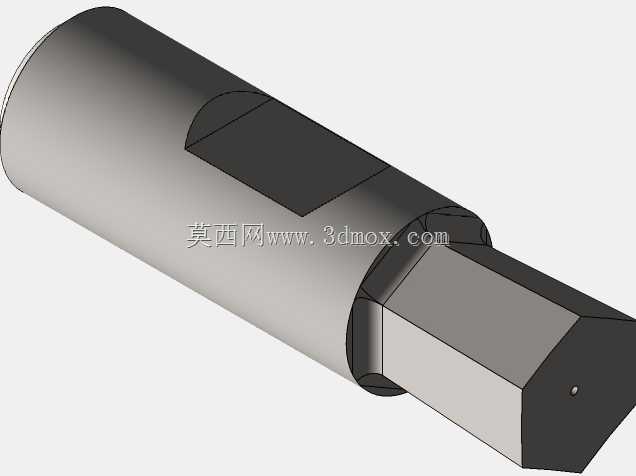

实际应用中，这类刀具常被用于加工五金零件的内六角孔、四方孔、花键孔、特殊型面的盲孔或通孔，加工出的孔壁粗糙度稳定，型面轮廓度可满足常规机械零件的装配要求，相比传统插削工艺，加工效率可提升数倍，且刀具磨损后仅需更换前端的切削刀头，无需整体更换刀体，能有效降低加工成本。设计过程中，刀具内部的传动间隙做了严格控制，避免随动切削时出现过切、型面失真问题，同时刀体内部预留了切削液通道，加工时高压切削液可直接输送到切削区域，及时带走切削热、冲排切屑，避免切屑堵塞在孔内划伤已加工表面，也能延长切削刀头的使用寿命。

从安装边界来看，这款刀具的柄部直径、法兰外径、整体悬伸长度都适配常规中小型数控车床、立式加工中心的刀库空间，不会出现装夹干涉问题，加工时的切削参数可根据工件材质调整，针对低碳钢、铝合金、铜材等不同材质，匹配对应的转速与进给量，即可获得稳定的加工质量。相比传统的成型拉刀，这类旋转拉刀不需要工件做直线拉削运动，也不受拉床行程限制，可加工更深的内孔，同时对于小批量多品种的生产场景，仅需更换前端的成型刀头，就能快速切换不同型面的孔加工需求，柔性更强。
