圆头张力控制扭断型结构螺栓组件

这类扭断控制结构螺栓，核心应用场景集中在对预紧力一致性要求极高的钢结构连接工位，比如大跨度钢结构厂房的梁柱节点拼接、重型设备的基座固定、轨道交通沿线的接触网支架安装，还有风电塔筒的节段法兰对接场景——这些场景里，普通扭矩扳手拧紧的螺栓容易因为摩擦系数差异、操作人员手法不同出现预紧力离散度过大的问题，要么预紧不足导致连接副在交变载荷下松动滑移，要么预紧过载造成螺栓杆屈服断裂，直接影响结构整体的疲劳寿命。

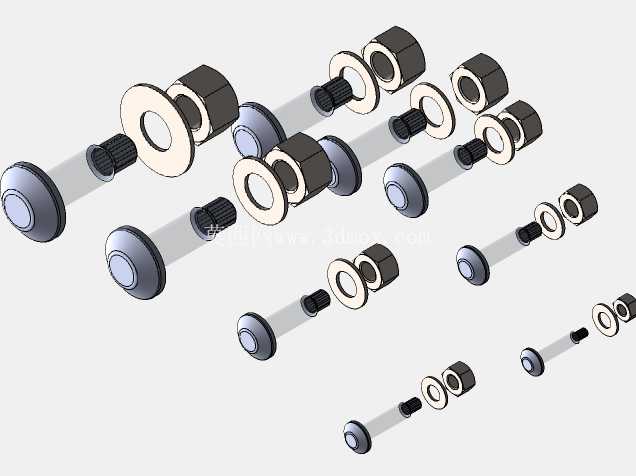

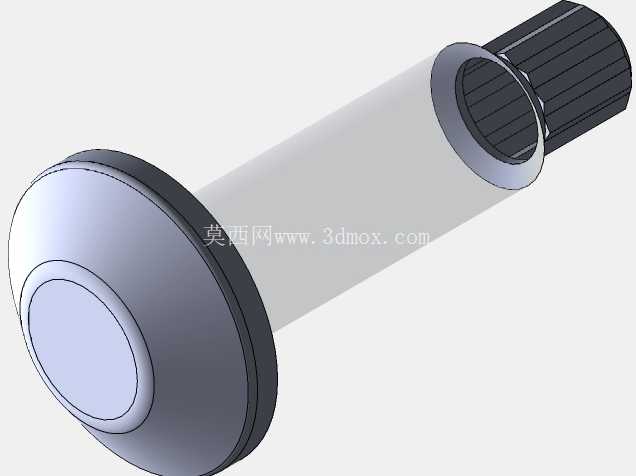

从实际功能来看，这套组件属于扭矩控制型紧固件的细分品类，配套的螺母、平垫圈和螺栓杆做了适配性的结构匹配，螺栓尾部设计了可在设定扭矩下断裂的扭断颈，当拧紧力矩达到设计阈值时，扭断颈会沿预设的应力集中槽整齐断裂，不需要额外的扭矩检测工具，就能直观判断预紧力是否达到设计要求，现场施工时能大幅降低质检的工作量，也避免了人为漏拧、欠拧的问题。不同规格的组件对应不同的预紧力等级，从最小规格适配的薄板轻载连接，到大规格适配的厚板重载连接，覆盖了从轻型设备支架到重型承重结构的不同连接需求。

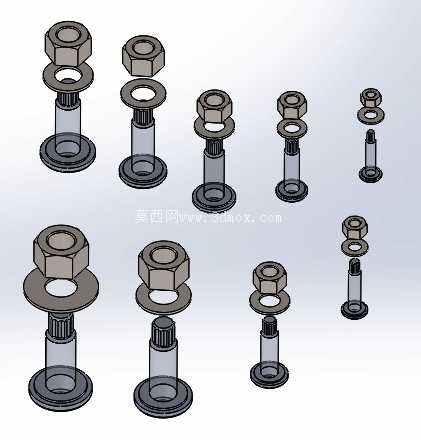

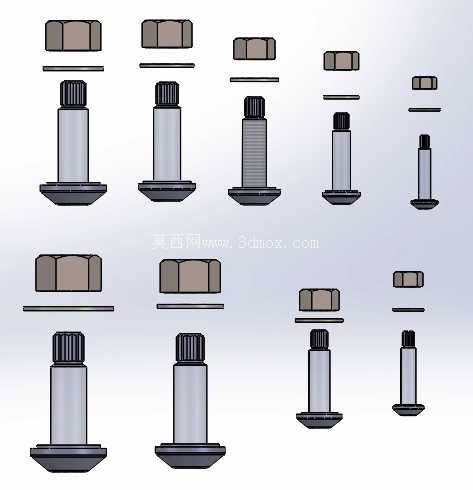

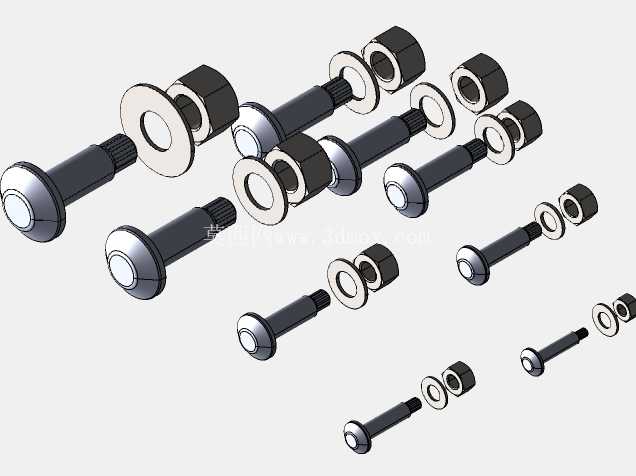

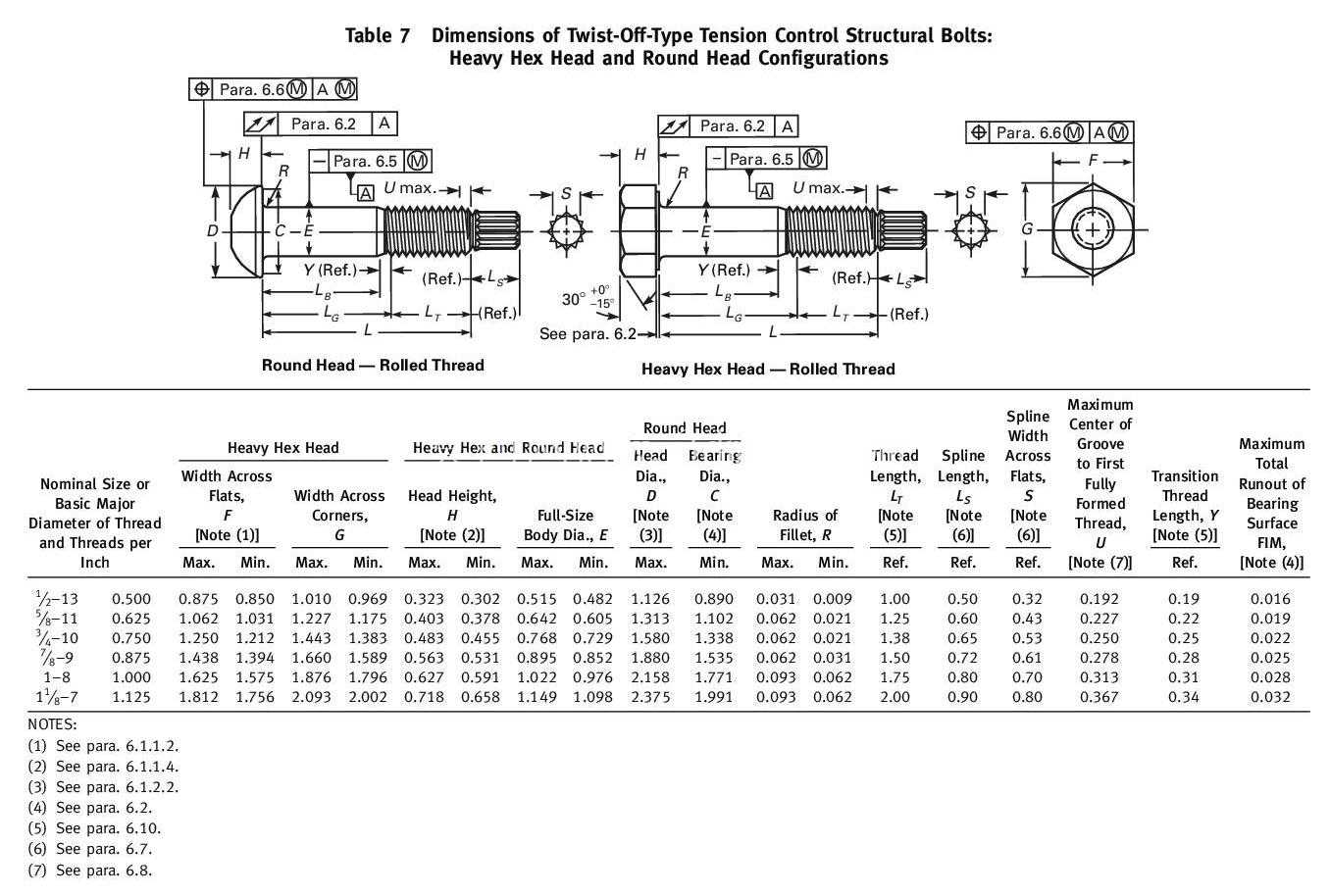

设计思路上完全贴合ASTM F1852以及ANSI/ASME b18.2.6的相关标准要求，螺栓头部采用圆头设计，相比外六角头能减少安装空间的扳手回转需求，在狭窄的安装工位里也能完成拧紧作业；垫圈和螺栓杆的配合面做了平整度控制，避免拧紧过程中因为接触面倾斜导致附加弯矩，影响预紧力的实际传递效果；扭断颈的直径和槽口圆角经过反复校核，确保断裂扭矩的离散度控制在极小范围内，不会出现提前断裂或者拧到超扭矩还不断的情况。螺栓杆部的光杆段长度和螺纹段长度做了梯度设计，不同规格对应不同的夹持厚度范围，安装时不需要现场裁剪螺杆长度，能适配不同厚度的被连接件组合。

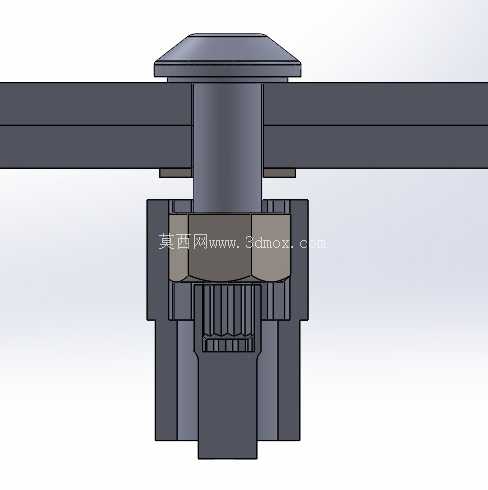

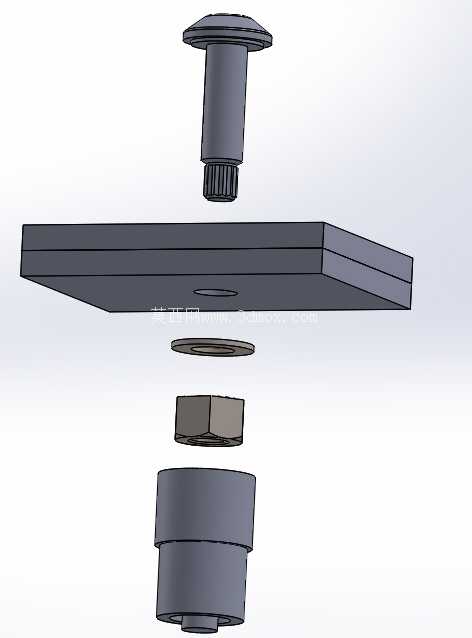

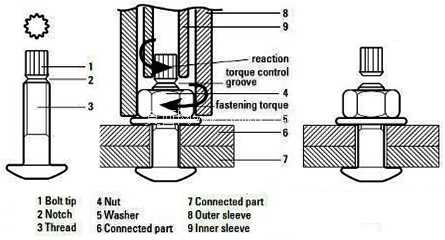

从安装边界来看，不同规格的螺栓法兰盘直径、螺杆伸出长度都做了系列化设计，最小规格的组件法兰盘直径仅十余毫米，适合安装空间局促的轻型支架连接，最大规格的法兰盘直径接近四十毫米，能分散接触面的压应力，避免被连接件是软质钢材或者铝合金材质时出现接触面压溃的问题。安装时只需要用普通套筒卡住螺母转动，直到尾部的扭断头断裂即可完成作业，不需要反方向固定螺栓头，相比传统的大六角高强螺栓，能减少一半的现场操作人力，在高空作业、狭小空间作业的场景下优势格外明显。组件配套的平垫圈采用了稍大的外径设计，能覆盖被连接件的安装孔公差，即使安装孔有少量的位置偏差，也能保证垫圈完全覆盖孔边，避免应力集中在孔边的剪切面上。

在长期使用的工况下，这类扭断螺栓的防松性能也优于普通螺栓，因为预紧力的一致性更好，连接副之间的夹紧力稳定，在承受振动、交变载荷的场景下，不容易出现螺母回转松动的问题，不需要额外加装防松垫圈或者螺纹胶，能减少后期的维护工作量。建模过程中对每个零件的配合公差都做了还原，螺纹段的牙型、扭断颈的槽口尺寸、垫圈的厚度公差都和实际量产的零件保持一致，能直接用于连接结构的虚拟装配验证，检查安装过程中是否会出现干涉、扳手空间是否足够，也能用于施工前的工艺交底，让现场作业人员直观了解组件的结构和安装要点。
