料仓配套斗式提升输送设备结构

这套斗式提升设备主要面向散状物料的垂直输送场景，常见于粮食加工、建材生产、矿山散料转运、饲料加工等生产环节，用来将低位的粉状、颗粒状、小块状散料连续提升至高位料仓内，衔接前端破碎、筛分、配料设备与后端储料、加工工序，避免散料转运过程中的撒漏、扬尘问题，相比倾斜皮带输送更节省厂区横向占地空间，适合层高受限但需要大高度差物料输送的生产线布局。

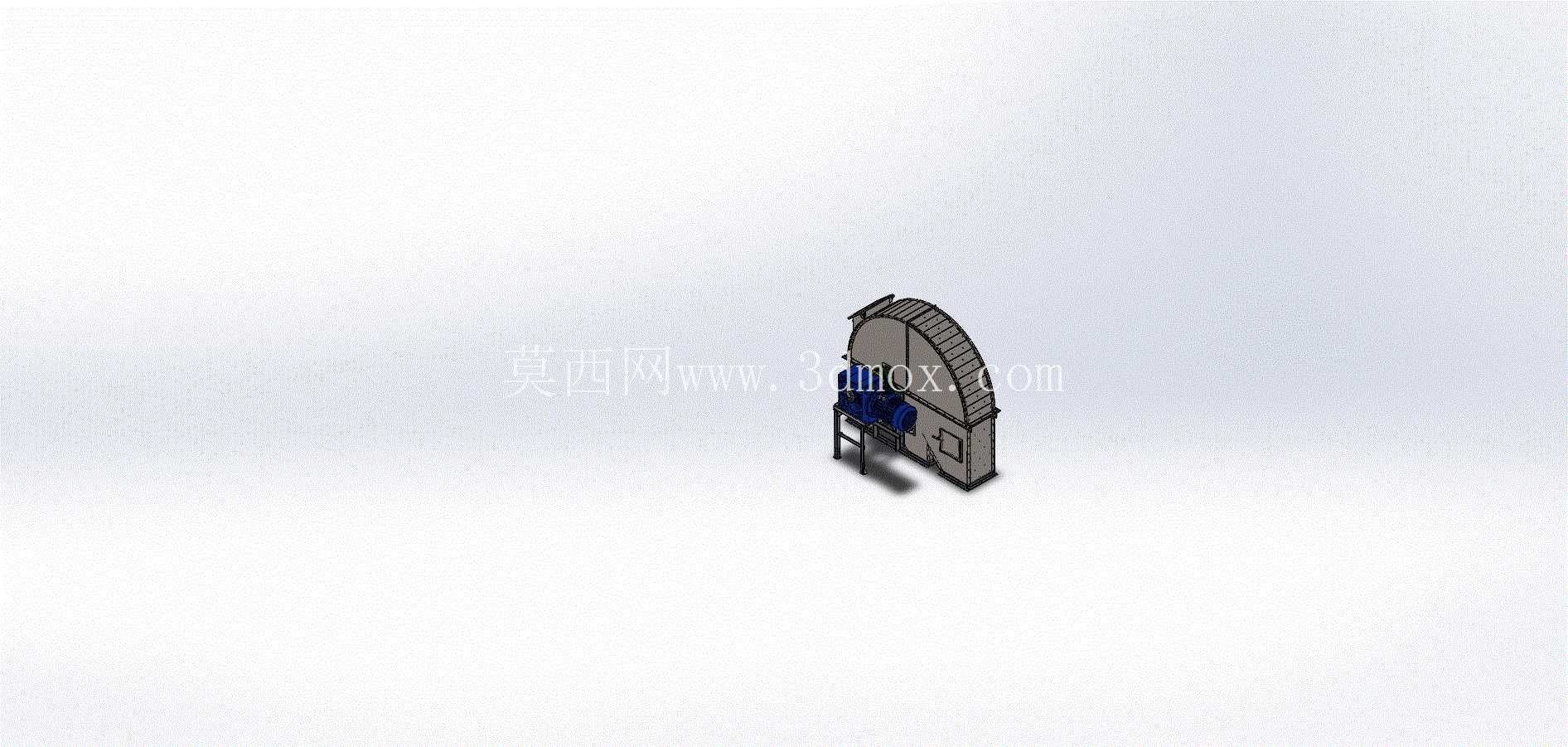

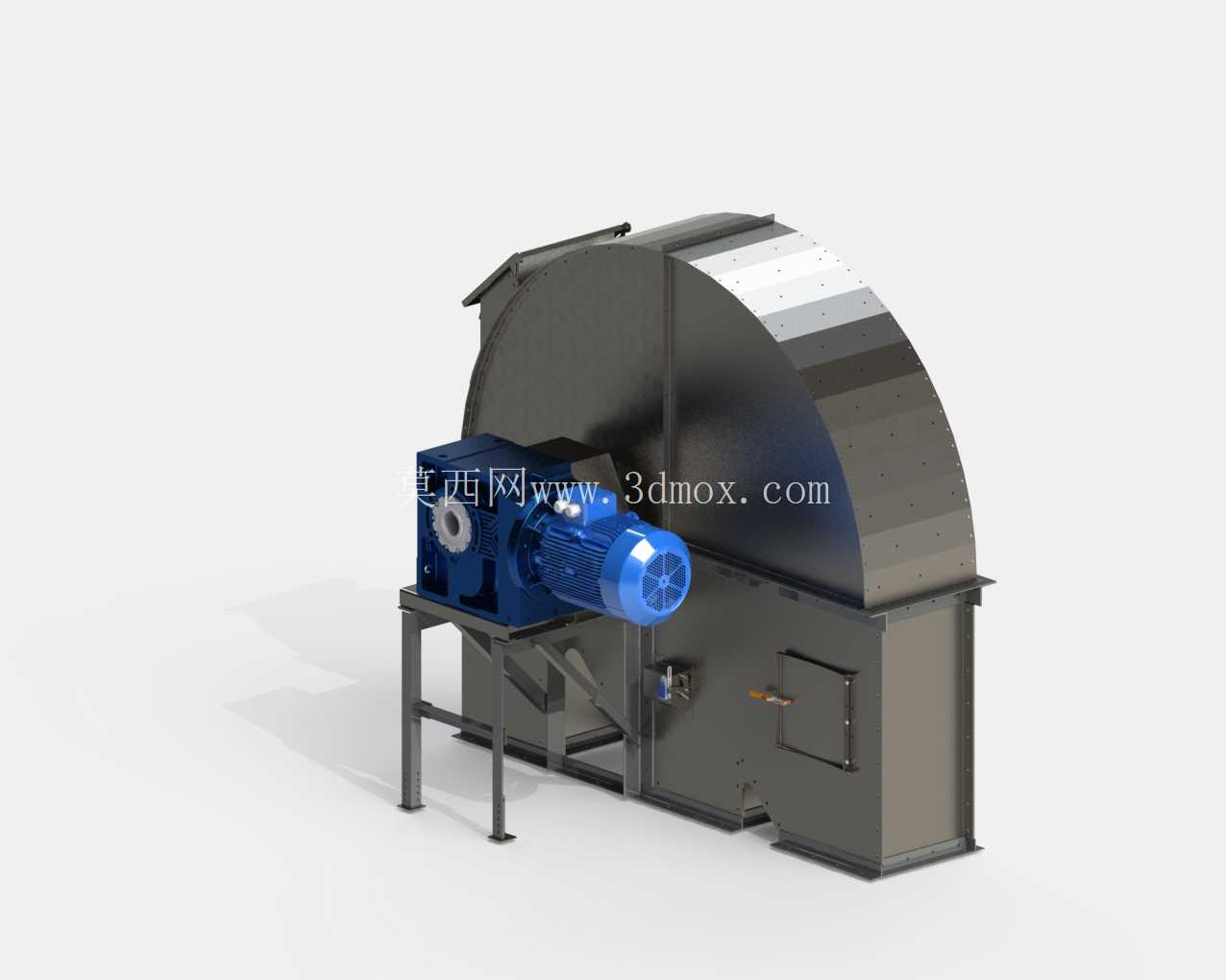

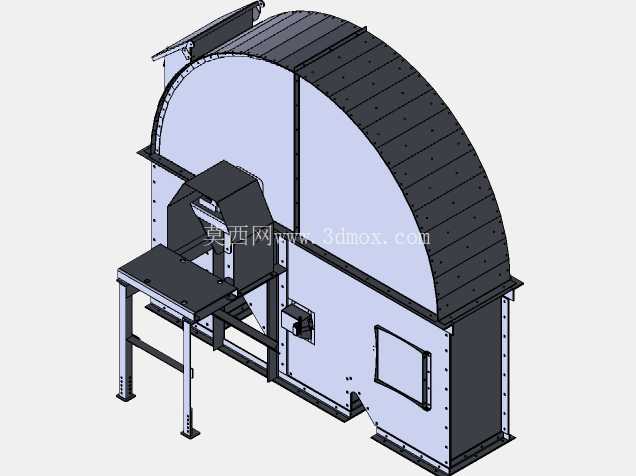

从结构组成来看，设备主体由上部驱动段、中部机壳、下部张紧段、料斗组件、牵引构件、驱动单元几个核心部分构成。驱动端采用直联减速电机搭配传动组件的布局，减速电机通过支架固定在设备上部侧方，输出端连接头轮轴带动牵引构件循环运转，这种侧装驱动的设计可以减少设备顶部的垂直占用空间，方便车间内 overhead 管线的排布，也便于后期对减速电机、轴承部件的检修维护，不需要拆解上部机壳即可完成常规保养作业。上部机壳做了圆弧过渡的出料口设计，料斗运行至头轮位置翻转时，物料可以顺着圆弧导料板精准滑入出料溜槽，减少回料量，避免提升后的物料重新落回机壳底部造成重复提升、能耗升高的问题。

中部机壳采用分段式钣金折弯拼接结构，每段机壳之间通过法兰边加密封垫连接，全程做封闭设计，输送粉状物料时可以有效抑制粉尘外溢，满足车间环保作业的要求。机壳内部预留了牵引构件的运行导向轨道，避免料斗在运行过程中出现跑偏、刮蹭机壳内壁的问题，轨道采用耐磨钢材制作，长期运行磨损后可以单独分段更换，不需要整体更换机壳，降低后期维护成本。下部机壳集成了张紧装置，采用螺杆式张紧结构，可以根据牵引构件的伸长量调节尾轮的中心距，保证牵引构件始终保持合适的张紧度，避免出现打滑、料斗下坠的问题；下部还设置了检修门和积料清理口，日常可以打开清理机壳底部残留的积料，避免物料受潮结块卡滞尾轮或料斗。

料斗采用深斗结构设计，适合输送干燥、流动性好的颗粒状、小块状物料，料斗通过专用螺栓固定在牵引构件上，安装时保证每个料斗的间距一致，运行过程中不会出现相互干涉的情况；料斗边缘做了加强折边，提升铲取物料时的结构强度，长期铲取硬度较高的散料也不容易出现变形、开裂的问题。牵引构件根据输送物料的特性可选胶带或者高强度链条，本次设计的结构适配环链牵引，适合提升温度稍高、磨琢性稍强的物料，牵引构件的破断载荷按照额定输送能力的10倍以上做安全系数选型，保证满载启动、长时间连续运行的结构可靠性。

安装边界方面，设备整体垂直布置，底部需要固定在混凝土基础平台上，基础平面的水平度误差控制在千分之二以内，避免设备安装后出现倾斜导致运行偏载；设备中部每隔一定高度需要和厂房墙体或者钢结构支架做固定连接，抵消设备运行过程中的振动，避免高度较高的设备出现晃动。进料口设置在下部机壳的侧方，采用溜槽进料的方式，物料顺着溜槽滑入机壳内被运行的料斗铲取，进料方向和料斗运行方向保持一致，减少进料时对料斗的冲击，延长料斗使用寿命。出料口位于上部机壳的侧方，对接高位料仓的进料口，出料溜槽的倾斜角度大于物料的自然安息角，保证物料可以顺利滑入料仓，不会在溜槽内出现积料堵塞的问题。

设计过程中重点考虑了设备运行的可靠性和维护便捷性，所有转动部位的轴承都采用外置式密封轴承座，轴承座固定在机壳外侧，避免粉尘进入轴承内部造成磨损，同时注油嘴引至机壳外部，日常加注润滑脂时不需要打开机壳，减少维护作业的工作量。驱动端设置了逆止器，避免设备突然停机时牵引构件反转造成料斗内的物料堆积在底部，引发下次启动时过载堵转的问题；同时还配置了速度检测装置，当牵引构件出现打滑、转速异常时可以及时触发停机保护，避免设备故障扩大。

在实际选型应用时，需要根据输送物料的特性、提升高度、每小时输送量来匹配对应的驱动功率、料斗容积、牵引构件规格，不同物料的安息角、磨琢性、温度都会直接影响设备的结构参数选择，比如输送湿度较大、粘性较强的物料时，需要改用浅斗结构，同时在机壳内壁加装防粘衬板，避免物料粘在料斗或者机壳内壁造成堵塞；输送磨琢性强的物料时，需要在料斗边缘、头轮尾轮表面加装耐磨层，延长易损件的更换周期。
