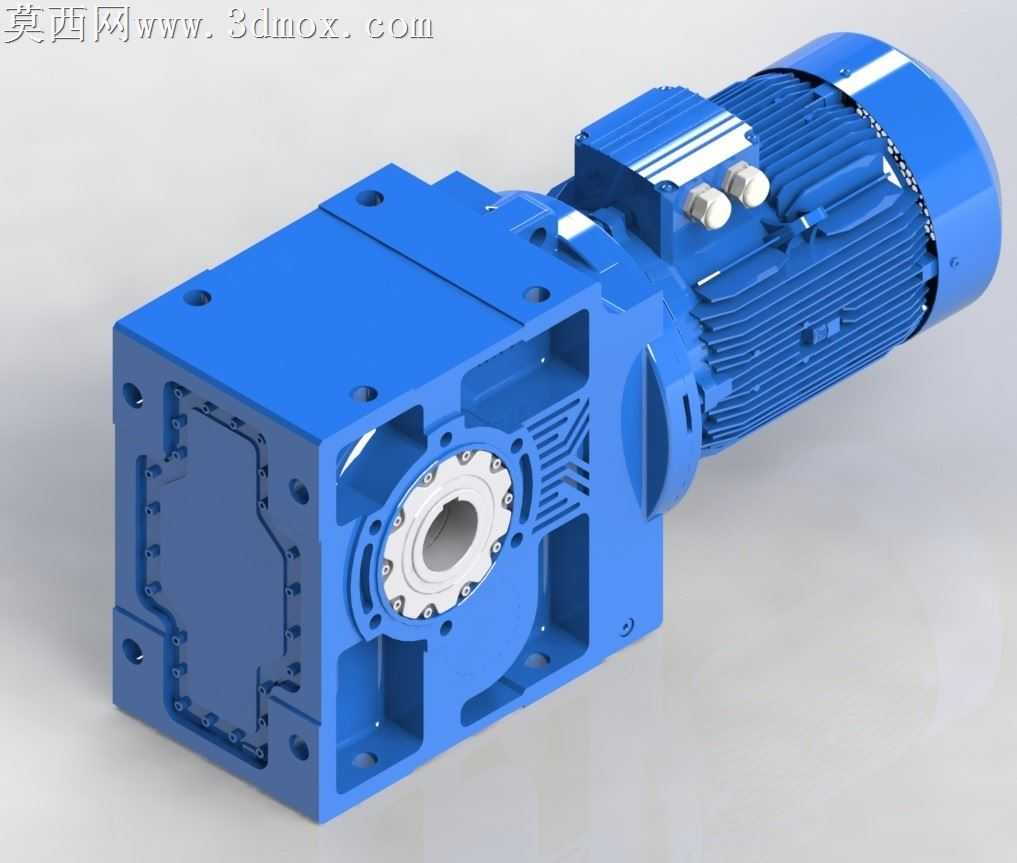

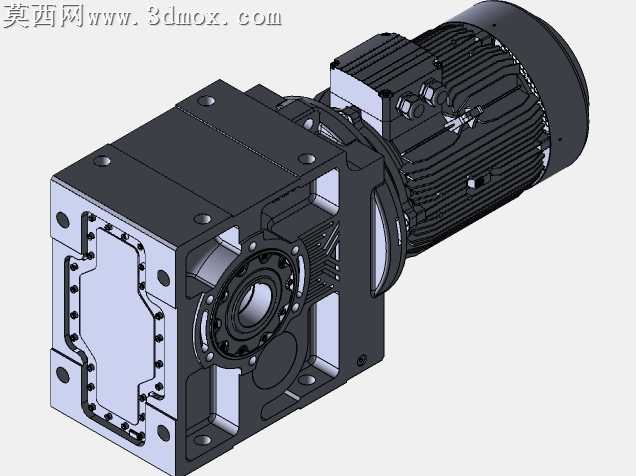

斜齿锥齿轮传动减速电机一体化结构

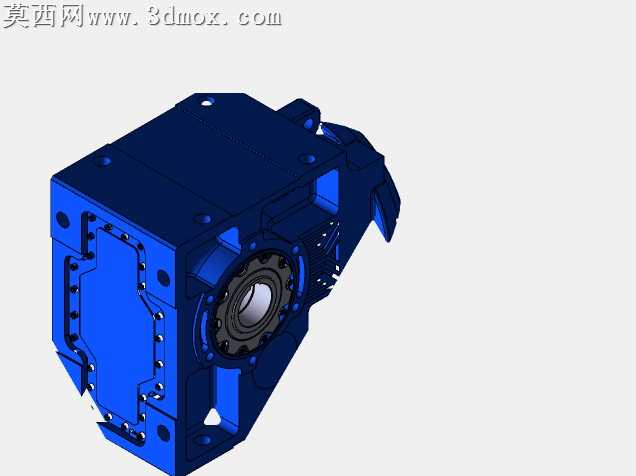

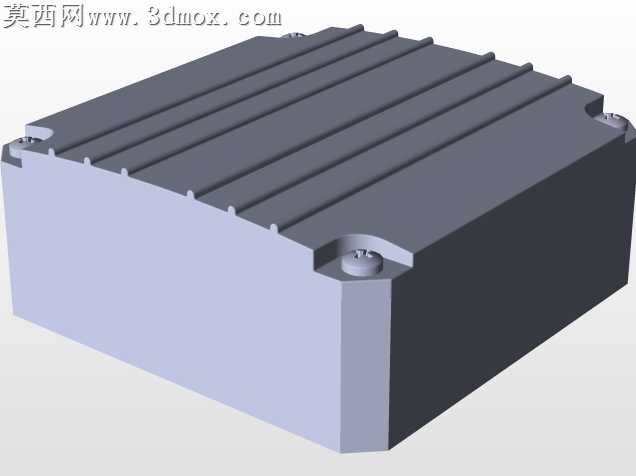

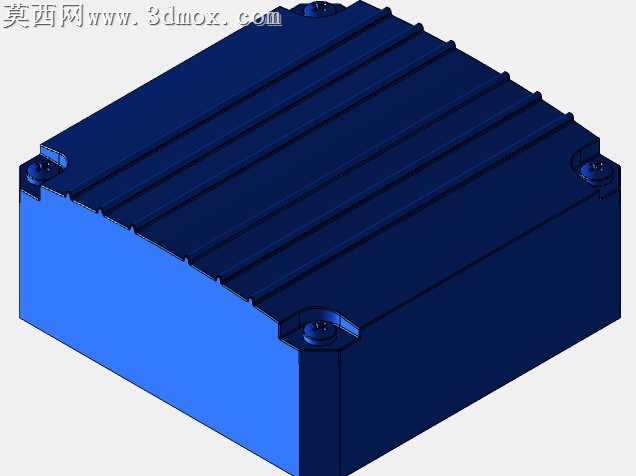

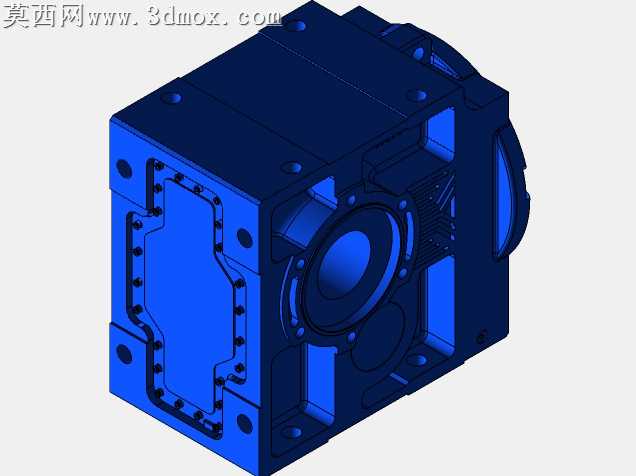

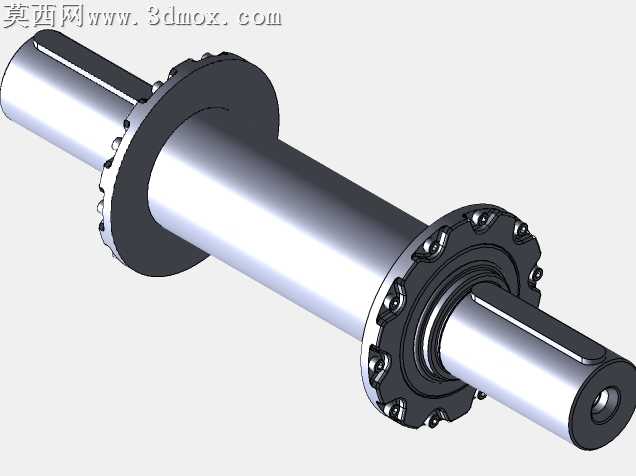

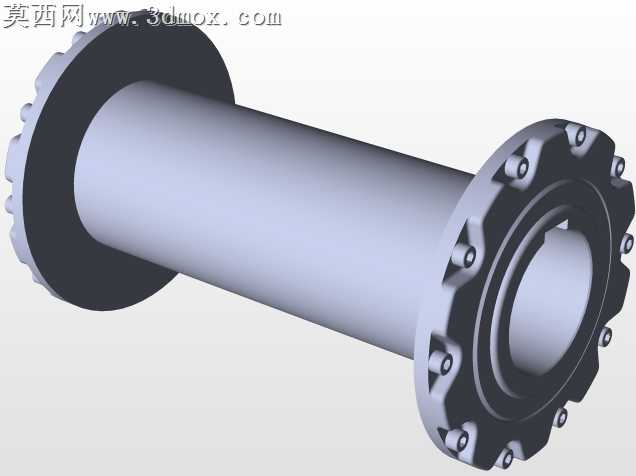

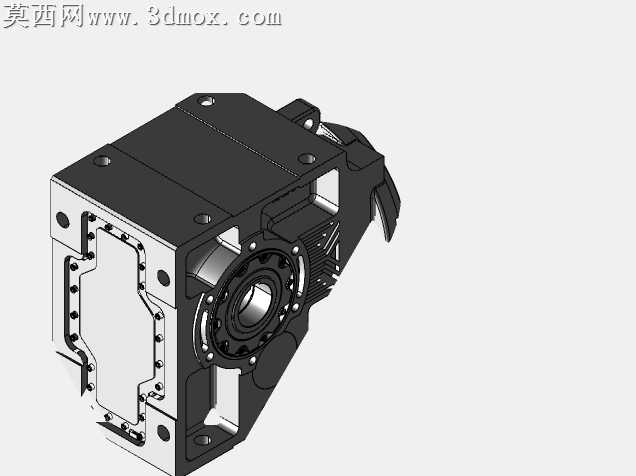

本作品为斜齿锥齿轮减速电机一体化三维建模成果，建模过程中严格遵循机械传动设计规范，先完成整体传动方案的参数化草绘布局，确定各级传动的中心距、传动比、轴系排布位置后，逐一对零部件进行精细化实体建模。针对斜齿锥齿轮部分，采用渐开线齿廓参数化生成方式，精准还原齿面螺旋角、模数、压力角等核心参数，保证齿形啮合的理论正确性，对齿根过渡圆角、齿端修缘等细节做了贴合实际加工工艺的处理，避免建模出现应力集中的不合理结构。箱体部分采用一体化铸造结构建模，还原了箱体的加强筋布局、安装定位孔、轴承座沉孔、密封槽等细节，箱体表面的安装基准面做了平面度的细节体现，连接螺栓孔的位置度严格按照装配公差要求排布，输出端的空心轴连接结构做了键槽、定位止口的细节还原，保证与外接负载的安装匹配性。配套的驱动电机部分，还原了电机散热筋的排布、接线盒结构、端盖连接螺栓、输出轴与减速箱输入法兰的定位配合结构，电机外壳的散热筋做了等距阵列处理，接线盒的密封盖、接线端子位置都做了符合实物比例的建模。材质渲染阶段，对减速箱箱体、电机外壳采用工业蓝色哑光漆材质，还原工业涂装的磨砂质感，金属传动轴、齿轮采用调质钢金属材质，添加细微的表面粗糙度纹理体现机加工质感，轴承部分的滚动体、保持架分别采用亮面轴承钢与冲压钢材质区分，密封件采用黑色丁腈橡胶材质，安装螺栓采用镀锌钝化的金属质感。装配阶段严格按照实际装配顺序搭建约束关系，保证齿轮啮合间隙、轴承游隙、轴系同轴度都符合实际装配要求，各连接部件之间不存在干涉问题，整体结构紧凑，传动布局合理，可用于传动方案演示、设备布局选型参考、教学演示等场景，完整还原了斜齿锥齿轮减速器搭配驱动电机的完整结构特征，所有结构细节都符合工业产品的实际设计要求，没有出现违背机械设计常识的结构错误。
