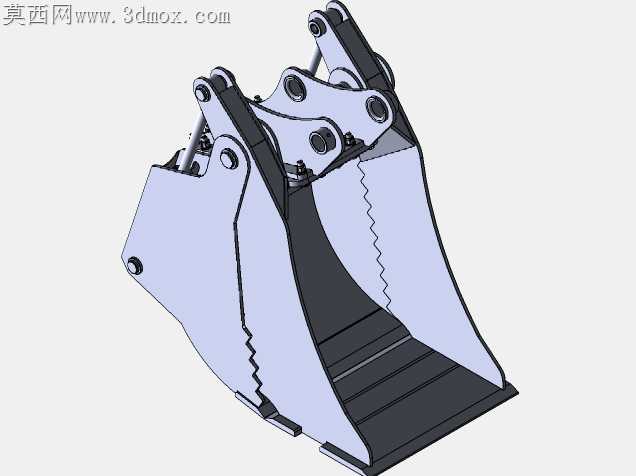

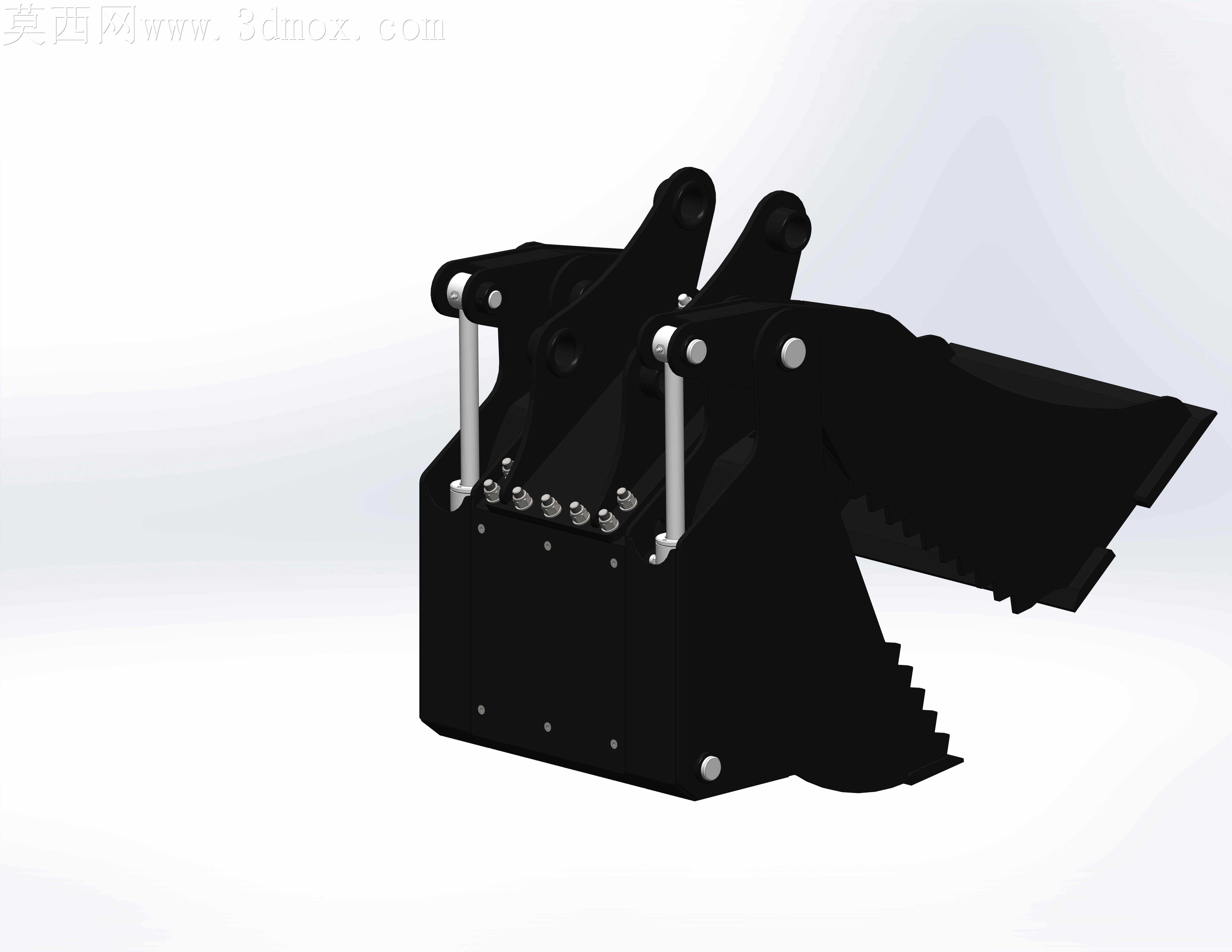

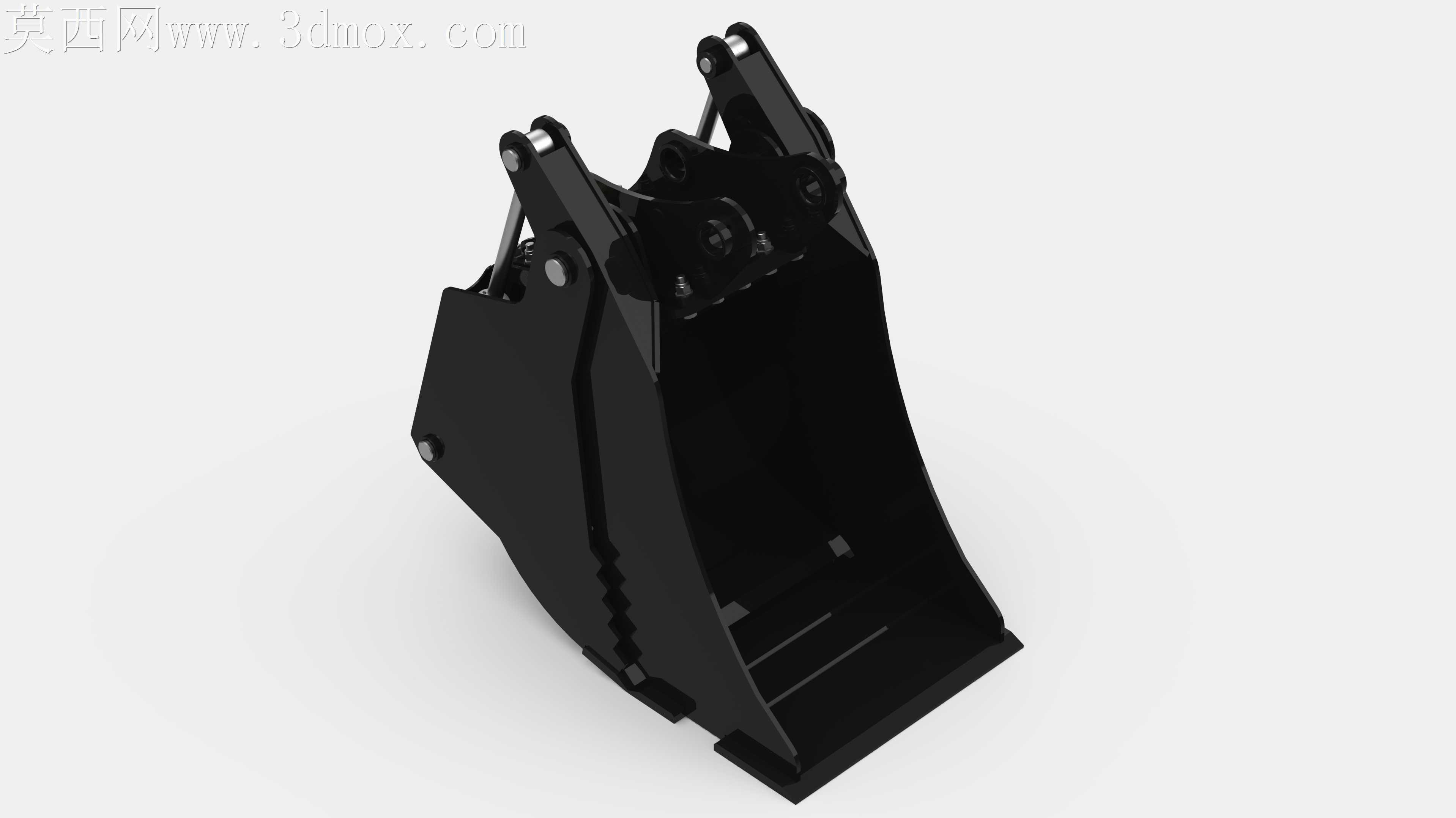

反铲装载机用四合一颚式抓斗结构设计

野外土方作业现场，常规铲斗只能完成单一铲装动作，遇到散料抓取、大块物料夹持、场地平整等复合工况时，往往需要频繁更换属具，不仅耽误作业进度，反复拆装销轴还会造成连接位磨损旷量，埋下作业安全隐患。这款四合一颚式抓斗的结构设计，恰好瞄准这一现场痛点，在单一属具上集成了标准铲斗与液压颚板的双重功能，无需拆装就能切换作业模式。斗体主刃口采用加厚耐磨板拼接结构，颚板铰接位的轴套预留了0.08mm的配合公差，既保证液压驱动时颚板开合顺畅，又能避免砂石进入铰接缝隙造成卡滞，日常作业中只需定期注入润滑脂就能维持铰接位的运转精度，不用频繁拆解维护。斗身侧板的加强筋没有采用满焊工艺，而是在应力集中的铰接支座周边做分段焊接，既保证结构强度能承受大载荷冲击，又能避免满焊带来的热变形导致斗体开合错位，实际作业中夹持不规则石块时，颚板受力能通过加强筋均匀分散到整个斗身，不会出现局部应力集中导致的焊缝开裂。液压管路的走线全部隐藏在斗身背部的走线槽内，外部加装耐磨橡胶护板，作业时飞溅的碎石、渣土不会直接磕碰管路，避免野外作业时管路破损造成的液压油泄漏故障。颚板内侧的防滑齿采用错落排布设计，抓取圆木、大块建筑垃圾时能形成多点咬合，不会出现物料滑脱的情况，齿尖做了圆角过渡处理，平整场地时不会刮坏硬化地面表层。斗体底部的耐磨条采用可更换结构，磨损到限位标记后只需拧开固定螺栓就能更换，不用整体更换斗体，大幅降低后期使用成本。开合液压缸的铰接位做了防尘密封设计，多尘环境下作业也能保证液压缸活塞杆不被砂石刮花，延长密封件使用寿命。不同作业模式切换时，液压油路的逻辑设计能保证颚板开合与斗体翻转动作互不干扰，操作员在驾驶室内就能完成模式切换，不用下车调整属具状态，狭窄场地作业时也能灵活完成扒料、推平、抓取、装载多种动作，减少设备来回移动的频次，降低燃油消耗的同时提升作业效率。
