BF20型滚珠丝杠端部支撑固定座结构

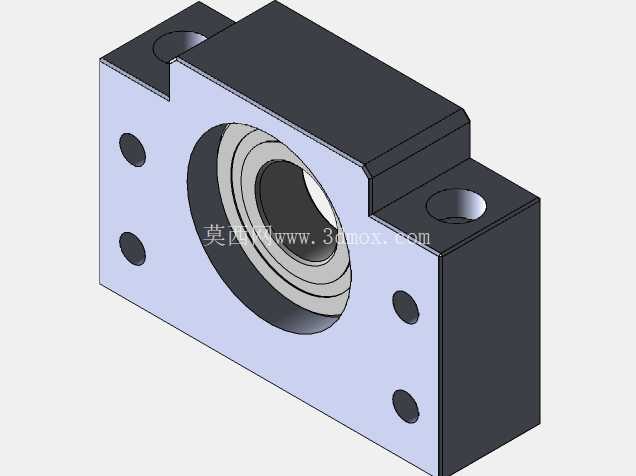

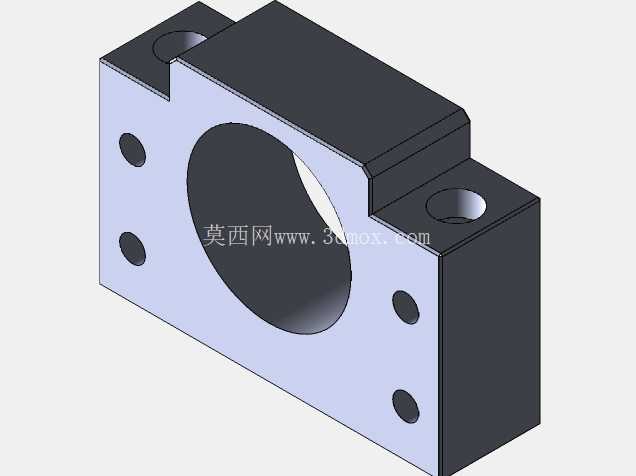

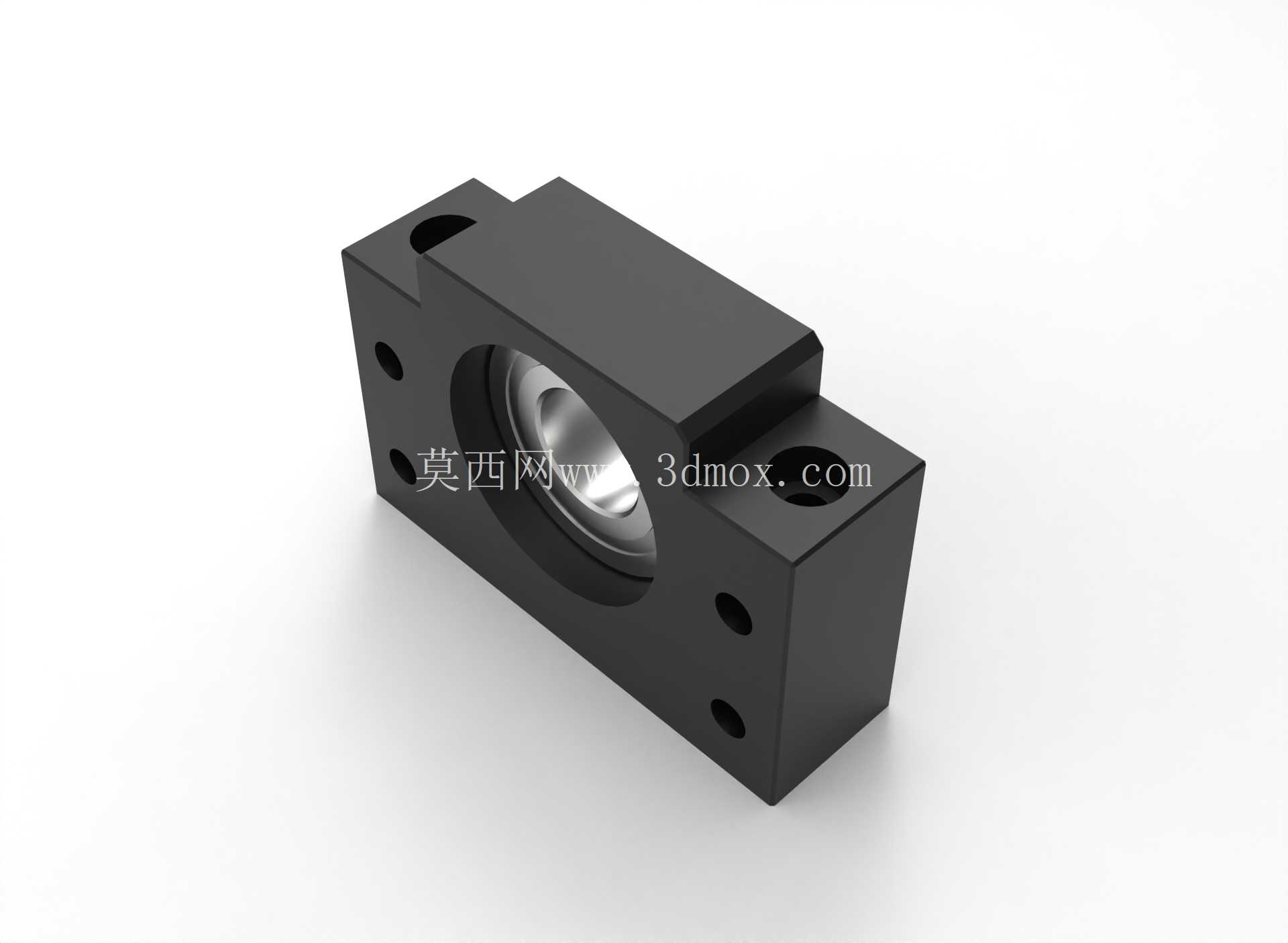

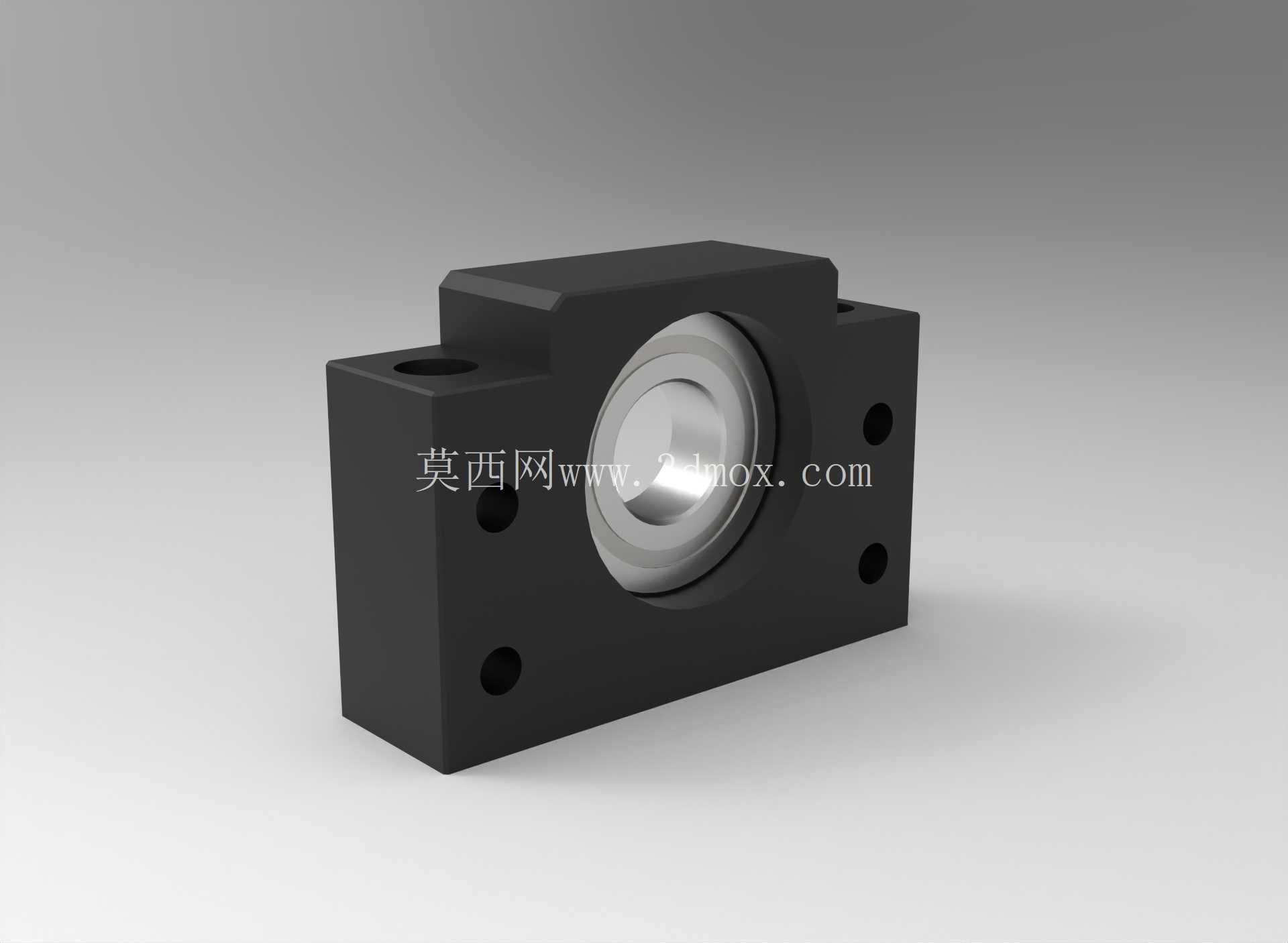

　　在直线传动模组、数控滑台、精密进给机构的设计环节里，丝杠支撑座是直接影响传动精度、运行寿命的核心配套零件，BF系列作为丝杠固定侧支撑单元，主要承担滚珠丝杠端部的径向承载与轴向限位作用，和对应的支撑侧单元配合使用时，可将丝杠的回转跳动控制在微米级区间，避免丝杠高速运转时出现挠曲变形、共振异响等问题。这款BF-20规格的支撑单元，适配公称直径20mm的滚珠丝杠安装，主体采用方块式一体式结构设计，安装基面做了精磨处理，平面度公差控制在0.01mm以内，可直接贴合设备安装板的加工面，不需要额外配磨调整垫。

　　支撑单元内部预装了适配丝杠轴端的配对角接触轴承，轴承预紧力在出厂装配阶段就已经调整到合理区间，设计人员选型时不需要额外计算轴承预紧量、选配隔套，直接按照安装孔位锁附即可，能大幅缩短非标设备的设计与装配周期。从安装边界来看，这款支撑座的两侧对称分布了四个安装沉孔，孔位间距遵循通用传动配件的安装尺寸规范，可兼容市面上绝大多数同规格线性模组、丝杠滑台的安装孔位，不需要对现有安装板做二次改孔加工；支撑座中心的轴承孔与安装基面的垂直度公差经过严格管控，可保证丝杠安装后与导轨的平行度符合进给系统的精度要求，避免丝杠运行时出现别劲、磨损加剧的问题。

　　在实际应用场景中，这类支撑单元广泛用在小型数控雕刻机的Z轴进给机构、点胶设备的直线滑台、3C检测设备的位移模组、自动化包装线的调节机构中，相比设计人员自行拆分加工轴承座、选配轴承的方案，一体式支撑单元的装配误差更小，批量装配时的一致性更好，也能减少售后维护阶段的零件更换难度。设计这款支撑结构时，首先要考虑的是轴承室的加工精度，轴承与座孔的配合选用过渡配合，既保证轴承外圈不会在座孔内发生转动蠕变，也避免过盈量太大导致轴承内圈变形、预紧力异常增大；其次是安装孔的位置度公差，四个安装孔相对于中心轴承孔的位置度要控制在0.02mm以内，否则锁附螺丝时会强行拉扯支撑座变形，导致轴承孔偏斜，直接影响丝杠的回转精度。支撑座的材质选用常用的45号钢做发黑处理，兼顾结构强度与防锈能力，对于有轻量化需求的设备场景，也可以替换为铝合金材质做硬质阳极氧化处理，但要注意铝合金材质的热膨胀系数更大，在温差较大的工作环境中需要重新校核轴承预紧力的变化量。支撑座的端面预留了轴承端盖的安装位置，端盖与座体之间采用止口定位，可防止灰尘、切削液进入轴承内部，延长轴承的维护周期，在切削加工场景使用时，还可以在端盖位置加装密封圈，进一步提升防护等级。

　　很多初级设计人员在选型丝杠支撑座时，容易忽略支撑座的承载能力与丝杠额定动载荷的匹配性，BF-20规格的支撑单元可承受的轴向载荷与20直径滚珠丝杠的额定动载荷相匹配，不会出现支撑座承载不足先于丝杠失效的问题；同时支撑座的中心高尺寸与同规格的丝杠螺母座、导轨滑块高度匹配，设计时只需要按照标准尺寸链计算，就能保证丝杠与导轨的等高要求，减少高度方向的调整垫片使用量。在装配环节，安装支撑座时要先将基面擦拭干净，按照对角线顺序逐步拧紧安装螺丝，不要一次性锁死单侧螺丝，避免支撑座受力不均出现偏斜；丝杠轴端插入支撑座轴承内圈时，要使用铜棒轻轻敲击轴端，不要直接锤击轴承外圈或者丝杠滚道，防止轴承滚道出现压痕、丝杠精度受损。这类标准化的支撑单元经过多年的市场验证，结构成熟可靠，设计人员在做传动系统布局时，只需要根据丝杠的直径、额定载荷、安装空间选择对应规格即可，不需要从零开始设计轴承座结构，能把更多的设计精力放在设备的核心功能结构上，也能降低零件加工出错的概率，减少生产环节的返工成本。
