方形安装法兰小口径全频扬声器结构

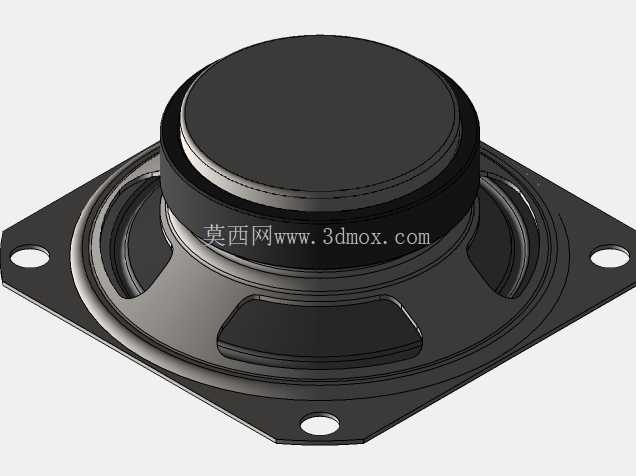

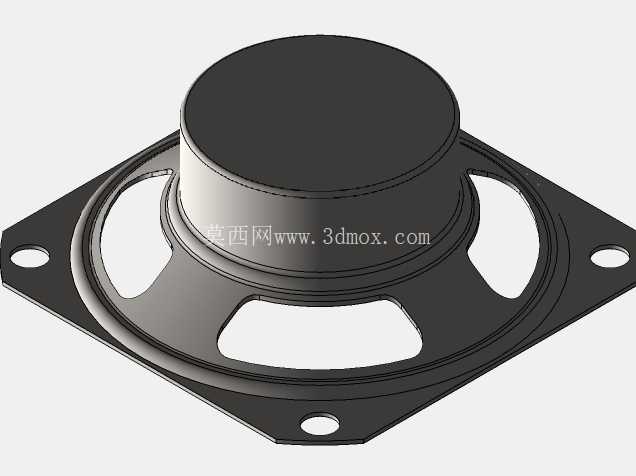

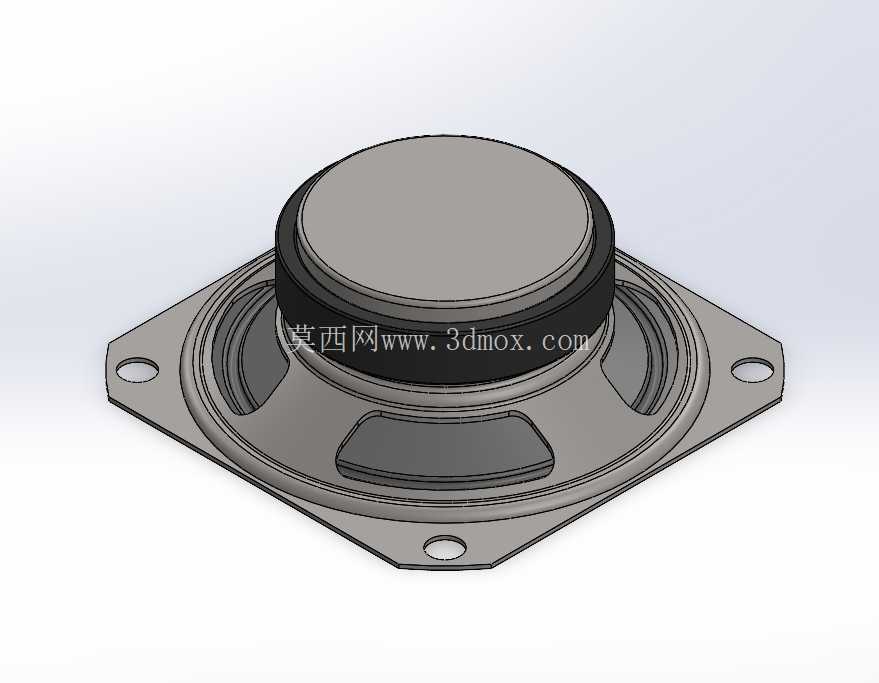

　　这款方形法兰安装的小口径发声单元，常见于桌面小型音频设备、嵌入式公共广播终端、工业设备提示音输出模块、便携扩音装置的声学系统中，承担电信号到声信号的转换职能，在设备的人机交互环节负责输出语音提示、报警音效、全频音频内容。从结构设计来看，整体采用菱形法兰作为安装基准，法兰四个角位预留了沉头安装孔，安装时可直接通过螺丝将单元固定在设备壳体的预设开孔位，沉孔设计能够让螺丝头部完全没入法兰平面，不会突出安装面干涉外部壳体装配，也能避免螺丝凸起剐蹭周边布线或其他结构件。法兰本体采用薄钢板冲压成型，边缘做了卷边强化处理，既控制了整体重量，又能保证安装后的结构刚性，避免长期振动下法兰出现形变导致安装松动。

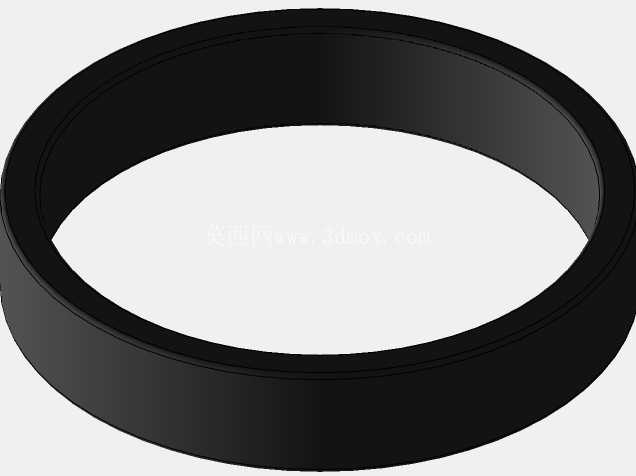

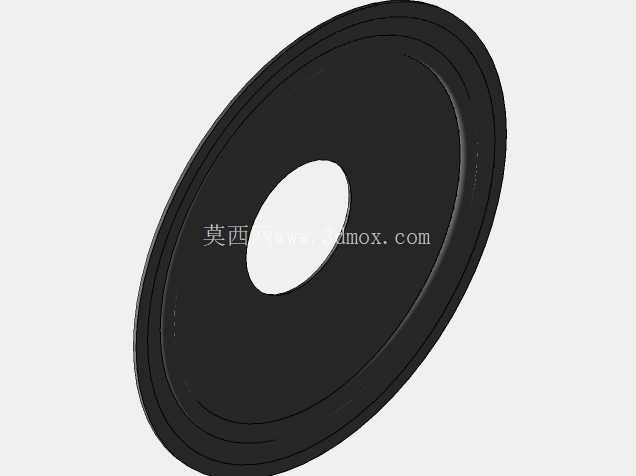

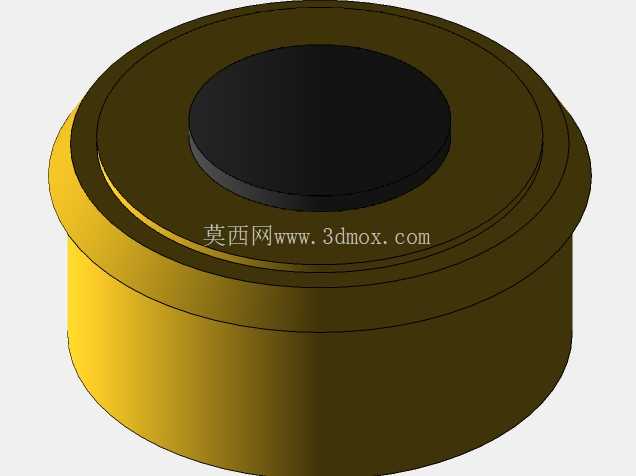

　　单元的磁路部分采用圆柱形外磁结构，磁钢外部包裹有金属屏蔽罩，一方面能够约束磁路向外漏磁，避免对设备内部的磁敏元件比如霍尔传感器、存储芯片、显示屏驱动模块造成磁干扰，另一方面也能对磁钢形成物理防护，减少装配过程中磕碰导致磁钢碎裂、磁路偏移的风险。振膜部分采用复合纸盆搭配橡胶折环，折环的弧度经过调校，能够在小冲程下保证振膜的线性运动，减少低频段的分割振动，让中频段的人声、提示音输出更清晰，折环与盆架的连接位置采用密封胶粘接，保证振膜运动时的气密性，避免声短路影响发声效率。盆架与法兰为一体化冲压结构，盆架上冲压有多个镂空窗口，既能够减轻整体重量，也能为振膜背部的空气流动提供通道，减少背压对振膜运动的阻尼影响，让瞬态响应更干脆。

　　从安装边界来看，法兰的对角线尺寸适配常见的2.5英寸单元安装开孔，安装时需要在设备壳体上预留对应直径的圆形让位孔，让位孔深度需要匹配磁路部分的轴向高度，避免磁钢尾部顶到壳体内部的PCB板或者其他结构件，四个安装孔的中心距严格匹配行业通用的小口径扬声器安装规范，能够直接替换同规格的其他型号单元，无需重新调整壳体安装孔位，降低设备改型的结构调整成本。在实际选型应用中，这类单元的阻抗通常匹配常见的音频功放输出阻抗，额定功率覆盖小功率音频输出场景，不需要额外加装散热结构就能长期稳定工作，适合在连续长时间输出提示音的场景下使用，比如工业控制柜的故障报警、自助终端的语音播报、小型蓝牙音箱的全频发声单元。

　　设计过程中，盆架的冲压折弯角度经过反复校核，既要保证振膜折环的安装位置同轴度，避免振膜运动时出现蹭圈导致的异音，也要控制法兰安装面的平面度，保证安装后单元与壳体之间的密封性能，减少声音从安装缝隙漏出影响声学表现。磁路部分的T铁与华司采用铆接结构固定在盆架中心位置，同轴度公差控制在0.1mm以内，保证音圈在磁隙中能够上下自由运动，不会出现擦碰磁钢内壁的问题，音圈骨架采用耐高温材质，能够承受短时间的过载功率输入，避免大信号输入时音圈过热变形。接线端子设置在盆架的侧边位置，采用焊片结构，方便生产时快速焊接导线，焊片周边做了绝缘处理，避免焊接时焊锡滴落导致的短路风险，也能防止长期使用后导线焊点氧化脱落。整体结构没有多余的复杂零件，所有零部件都采用成熟的冲压、铆接、粘接工艺生产，装配流程简单，适合大批量规模化生产，同时零部件的通用性强，维修替换时不需要定制特殊配件，降低后期维护成本。在设备装配环节，这类单元通常会在法兰与壳体之间加装一圈薄海绵密封圈，一方面能够填充安装面的微小间隙，避免声泄漏，另一方面也能缓冲单元工作时的振动传递到壳体上，减少壳体共振产生的杂音，提升整体的声学表现。
