适配M3螺纹紧固件的平垫圈结构设计

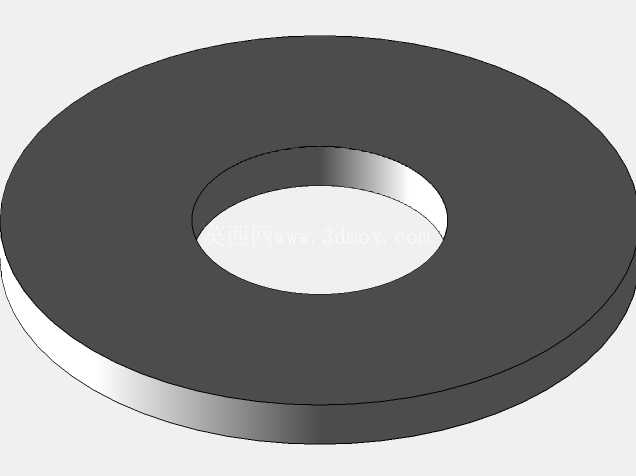

　　在各类机械装配、电子设备装联、3D打印功能件组装场景中，M3规格螺纹连接是应用覆盖度极高的紧固形式，小到消费电子外壳固定、桌面级3D打印机结构件装配，大到小型自动化设备的模组拼接、工装夹具的零部件锁附，都离不开M3螺丝的紧固作用，而配套的垫圈则是保障连接可靠性、避免基材损伤的核心配套零件。这款M3垫圈的设计，核心围绕小规格螺纹连接的常见失效点做针对性优化，首先从实际装配场景出发，日常使用M3螺丝锁附塑料、光敏树脂、PLA等硬度偏低的3D打印基材时，很容易因为螺丝头部的压强过大，导致基材表面出现压痕、甚至局部开裂，尤其是反复拆装的工况下，螺丝头部的切削作用还会刮伤安装面，破坏装配精度。这款垫圈的设计首先考虑了承压面的均匀分散作用，内孔尺寸严格匹配M3螺丝的螺杆外径，既保证螺杆可以顺畅穿过，又不会因为间隙过大导致垫圈偏移，出现螺丝头部局部压空的问题。从安装边界来看，垫圈的外径控制在合理范围，不会因为尺寸过大干涉周边的安装结构，适配市面上绝大多数M3螺丝的头部尺寸，不管是盘头螺丝还是沉头螺丝，都能保证螺丝头部的承压面完全落在垫圈表面，不会出现边缘悬空的情况。

　　厚度设计上兼顾了刚性与空间占用，过薄的垫圈在锁紧力较大时容易出现翘曲变形，无法起到均匀分散压力的作用，过厚则会额外占用安装空间，导致螺丝的有效啮合长度不足，影响螺纹连接的强度，这款垫圈的厚度经过反复验证，既可以在常规锁紧力矩下保持平整，又不会过度挤占螺杆的啮合长度，保证螺纹有足够的咬合深度。针对3D打印的使用场景，垫圈的结构做了适配打印工艺的优化，没有复杂的倒扣或者薄壁结构，不管是FDM工艺还是光固化工艺都可以直接打印，不需要额外添加支撑，打印完成后只需要简单去除毛边就可以直接使用，不需要二次机加工。

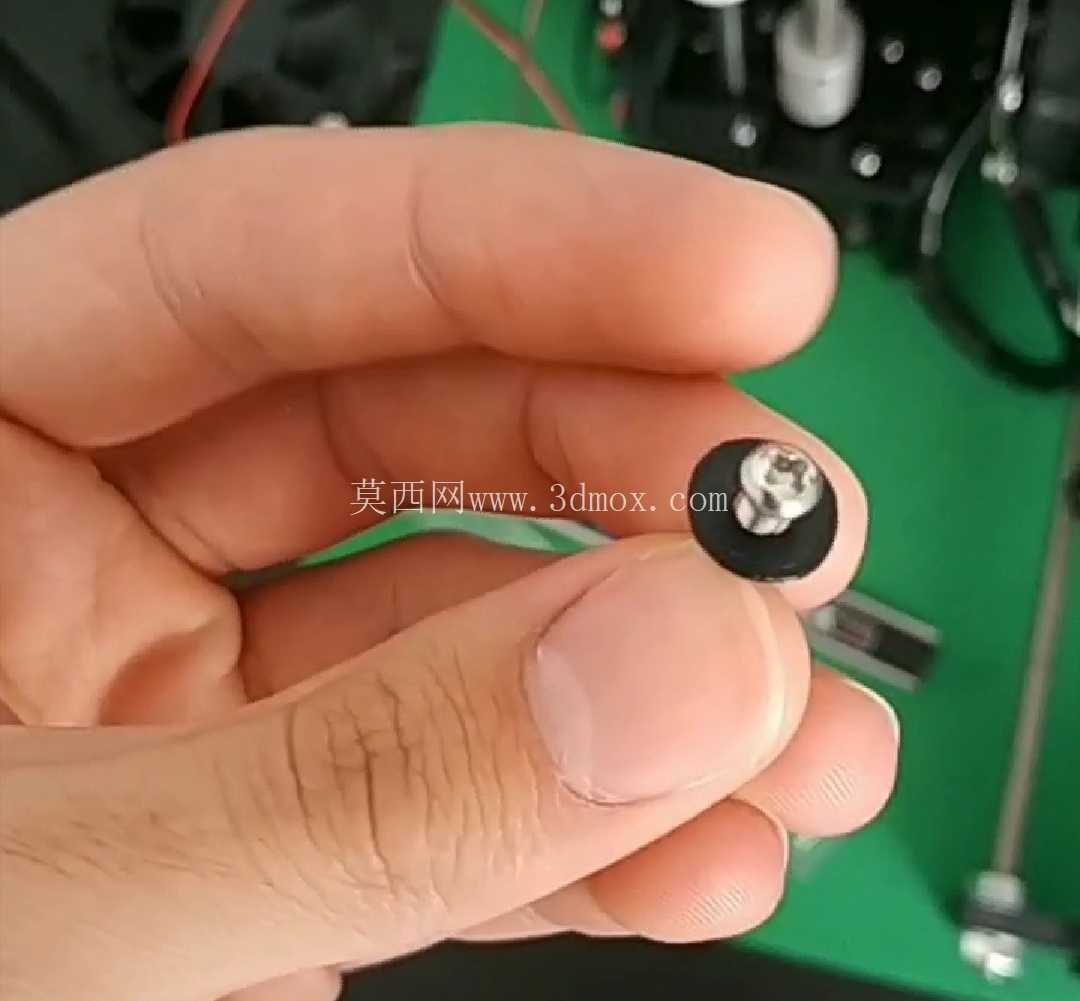

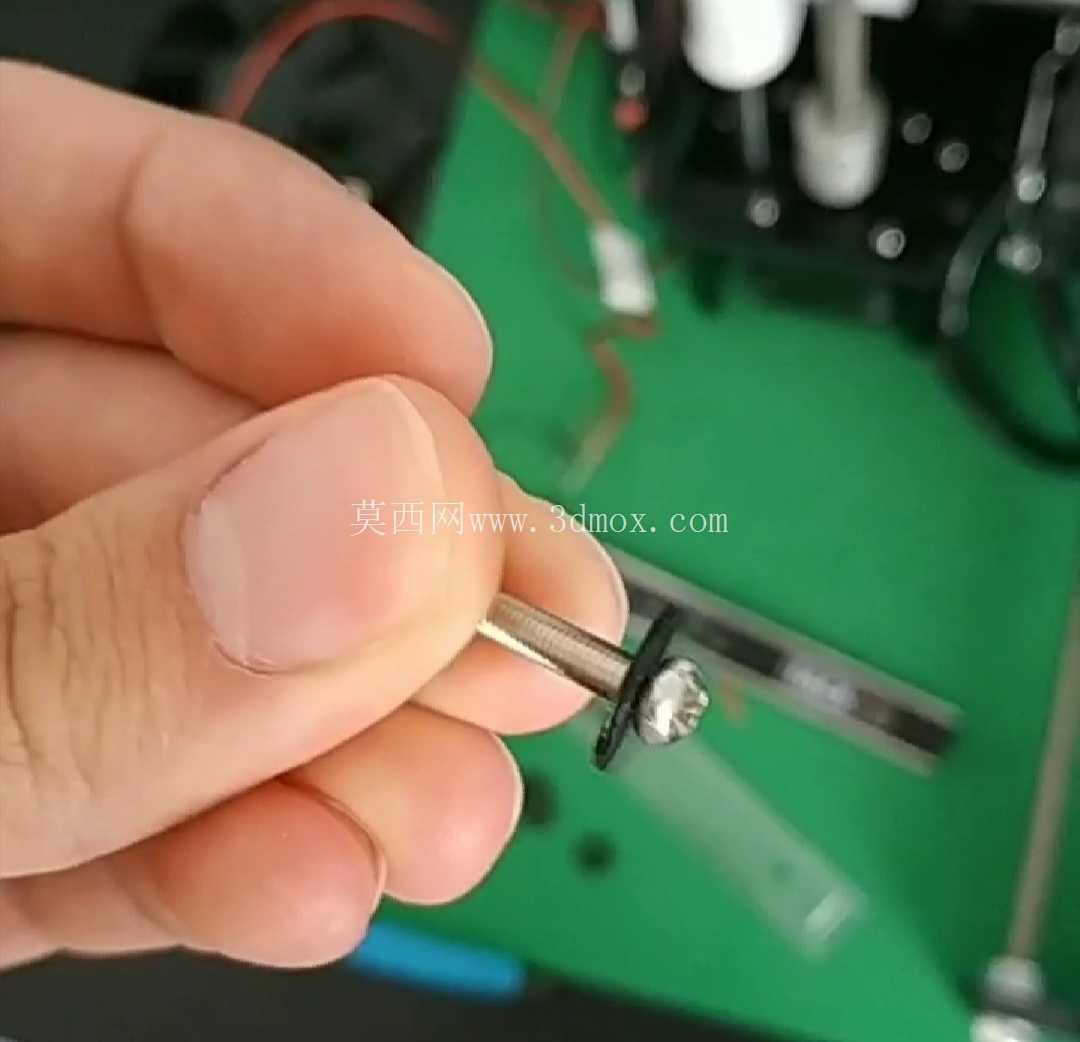

　　在实际功能层面，除了分散承压面的压力，这款垫圈还可以起到防松的辅助作用，当安装面存在轻微不平整的时候，垫圈可以填补安装面的微观间隙，避免螺丝因为振动出现松动退牙的情况，尤其是在桌面级小型设备长期运行存在持续微振动的工况下，加装这款垫圈可以大幅降低螺丝松动的概率，减少设备后期维护的频次。设计过程中也充分考虑了不同工况的适配性，如果是用于金属件之间的连接，可以直接采用金属材质加工这款垫圈，尺寸公差控制在合理范围，内孔与螺杆的间隙控制在最小范围，避免垫圈在装配过程中出现错位；如果是用于3D打印塑料件的装配，可以直接采用同材质的耗材打印垫圈，让垫圈与基材的硬度匹配，进一步降低压伤基材的风险。从装配流程的角度，这款垫圈的使用不需要额外的工装，直接套在M3螺杆上，贴紧安装面之后再锁附螺丝即可，不需要调整安装角度，对装配人员的操作要求很低，适合批量装配的场景。在长期使用的可靠性方面，垫圈的边缘做了微小的倒角处理，既可以避免安装时锋利的边缘划伤操作人员，也可以减少应力集中，避免垫圈在长期承压的情况下出现边缘开裂的问题，尤其是采用脆性3D打印材料制作的时候，倒角结构可以大幅提升零件的抗冲击能力，不会因为轻微的碰撞就出现碎裂。

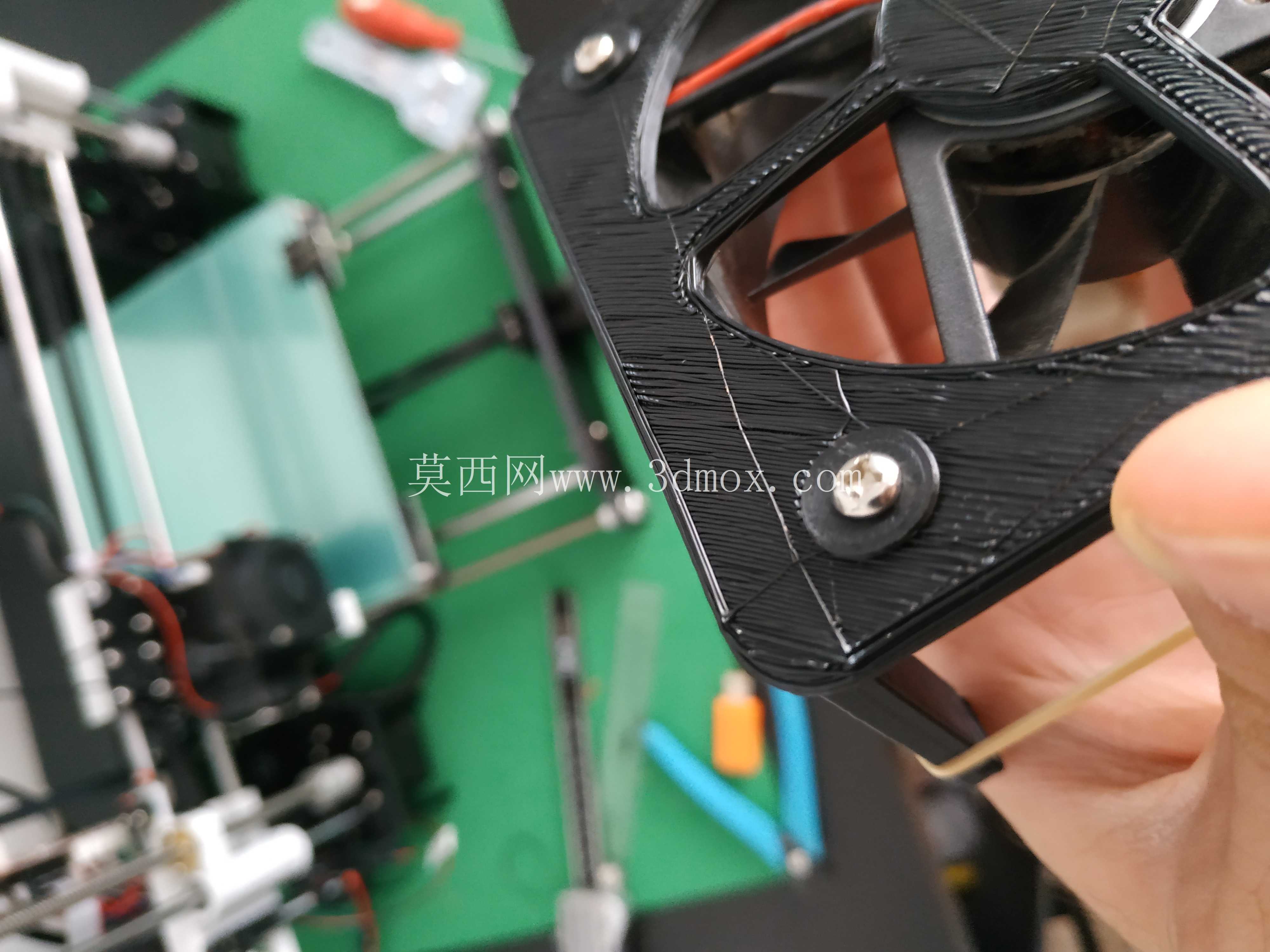

　　很多设计人员在做小规格螺纹连接的时候容易忽略垫圈的作用，觉得小尺寸螺丝的锁紧力不大，不需要额外加装垫圈，但实际应用中，很多3D打印结构件的连接失效，都是因为螺丝头部直接压在塑料基材上，经过温度变化、长期受力之后，基材出现蠕变，导致锁紧力下降，最终出现连接松动，而加装适配的垫圈之后，可以将螺丝头部的集中载荷均匀分散到更大的面积上，降低基材单位面积承受的压力，减少蠕变带来的锁紧力损失，大幅提升连接结构的长期可靠性。这款垫圈的结构非常简洁，没有多余的设计，所有尺寸都是围绕M3螺纹连接的实际需求确定，没有冗余的结构，不管是直接加工使用还是作为基础结构修改适配特殊工况，都非常方便，比如需要调整厚度适配不同的安装间隙，或者调整外径适配更大的螺丝头部，只需要修改对应的尺寸参数就可以快速生成适配的模型，不需要重新做整体结构设计。
