交互式触控平板设备结构设计方案

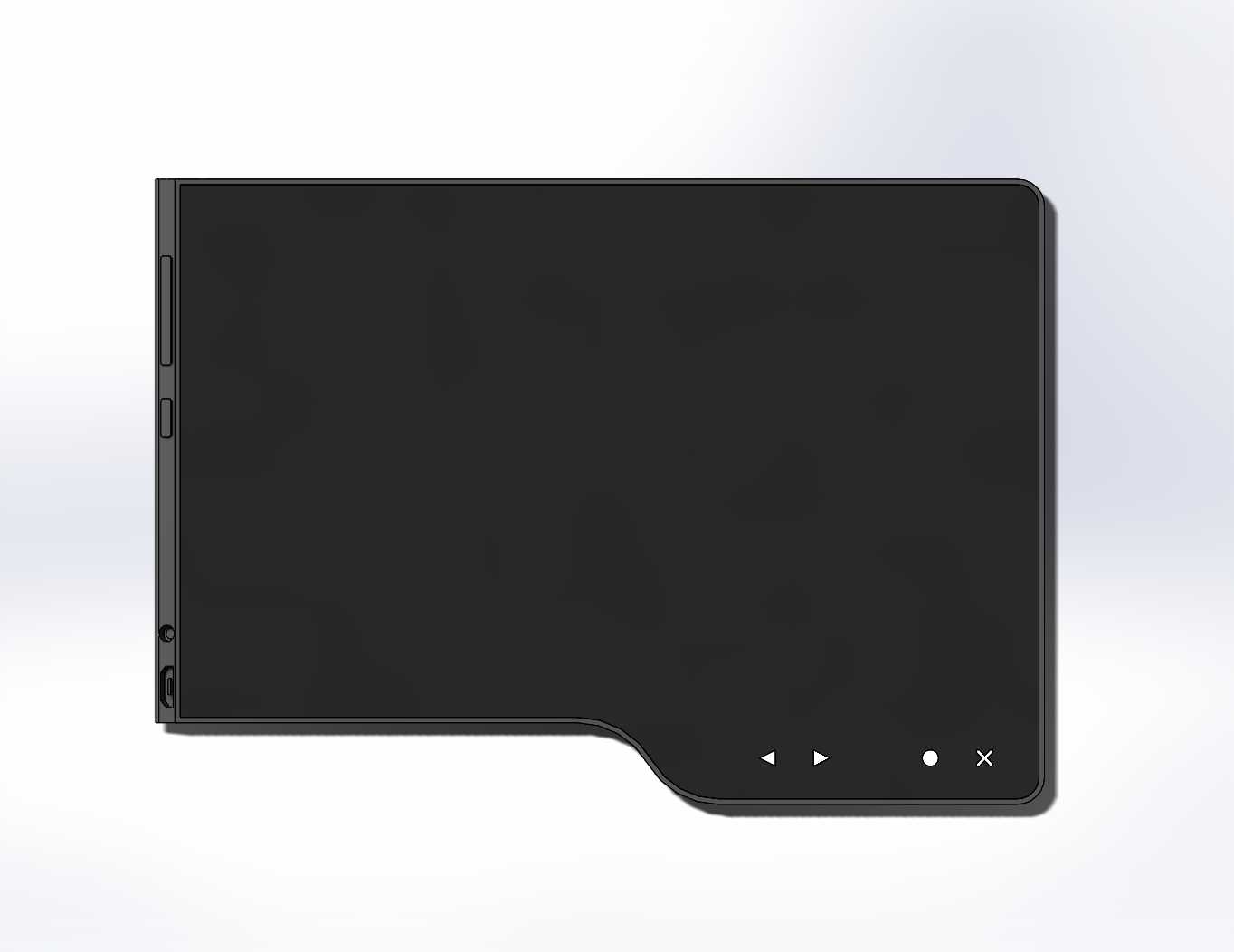

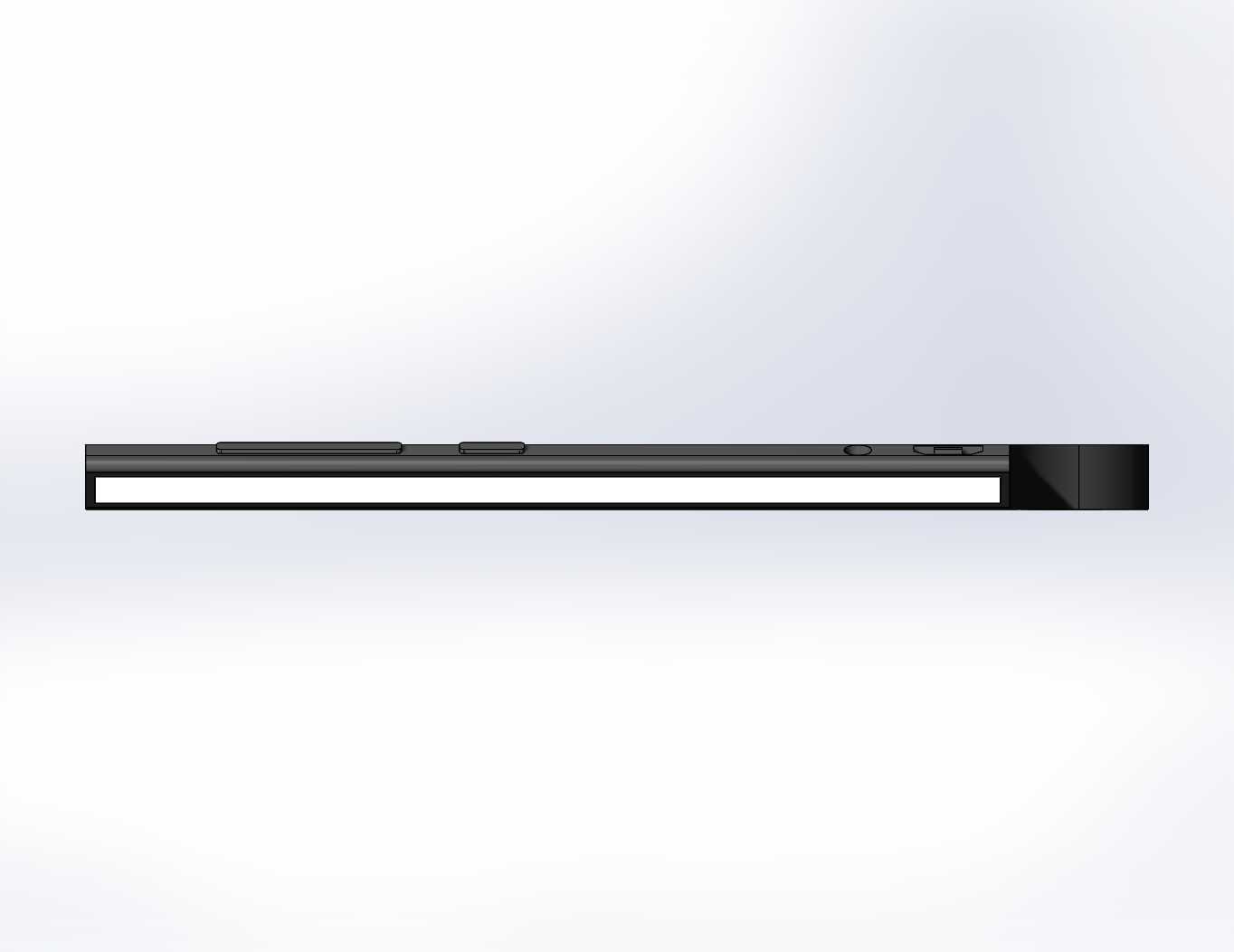

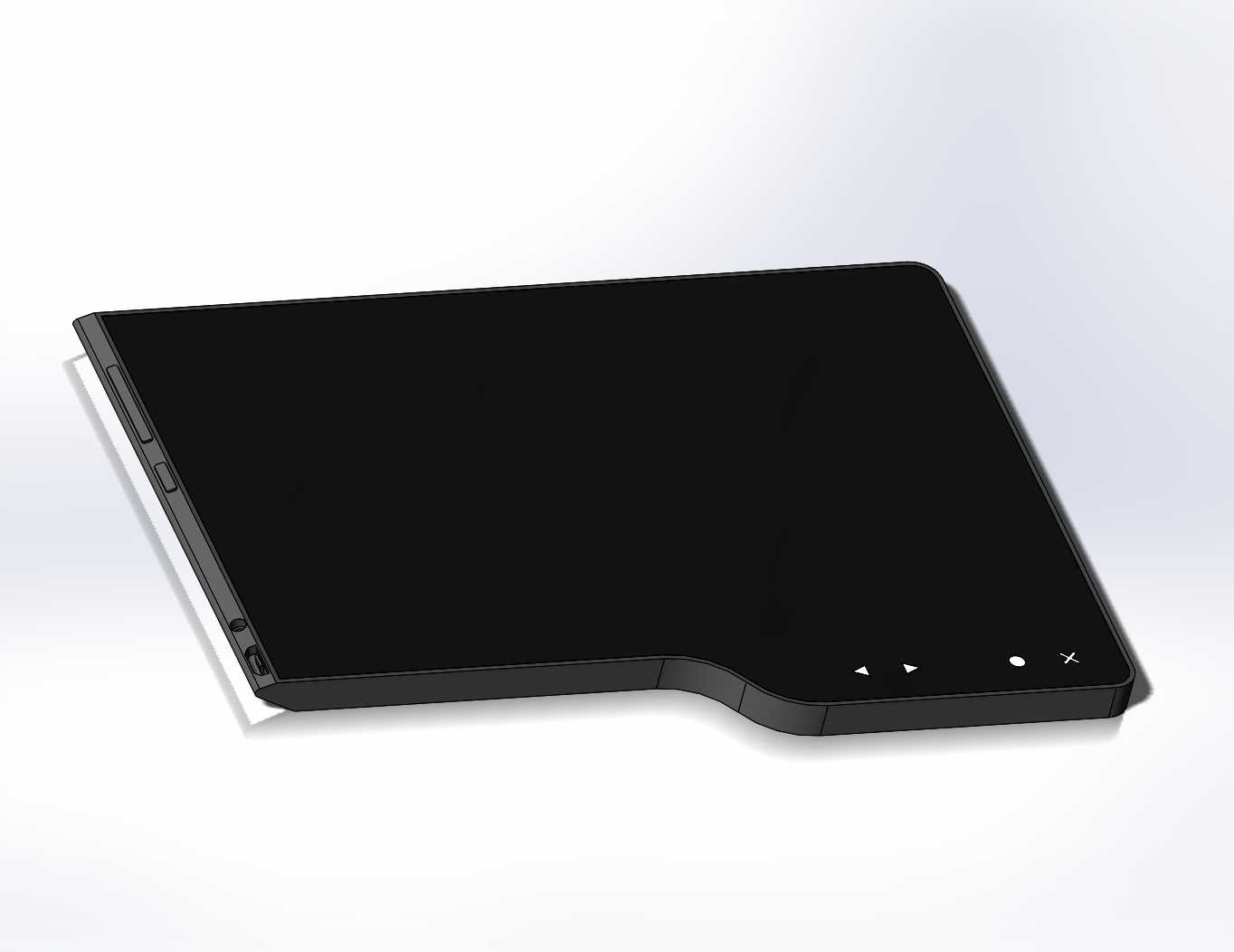

　　在商用展示、教学互动、会议协作这类高频触控交互场景里，平板类设备的结构设计往往要平衡握持手感、屏幕防护、内部器件排布三者的关系，这套结构方案在做初始边界定义的时候，首先把整机厚度控制在常规单手握持可接受的区间，侧边做了微弧收边处理，避免直角棱边长时间握持产生的硌手感，同时在设备的非显示侧边预留了功能按键、拾音开孔以及状态指示灯的排布位置，每个开孔的位置都避开了内部主板的器件堆叠区，减少后续结构干涉的调整成本。做屏幕贴合结构的时候，特意把黑边宽度做了一致性管控，四个边角的圆弧曲率和中框的过渡曲率做了连续匹配，不会出现边角处边框突兀变宽或者变窄的问题，屏幕支撑的中框采用了内嵌式的卡槽设计，屏幕装配的时候可以直接卡入卡槽定位，

　　不需要额外做复杂的定位治具，屏幕背面预留了缓冲泡棉的贴装位，泡棉厚度根据屏幕受力形变的测试数据做了匹配，避免日常按压屏幕的时候出现局部凹陷或者水波纹的情况。设备底部的接口区域做了沉台设计，接口端面比中框外表面低0.3毫米左右，日常放置在桌面的时候不会因为接口突出导致整机放置不平，同时接口周围做了加强筋结构，避免频繁插拔线材的时候导致接口座开焊脱落。在做内部堆叠的时候，把电池模块放在了远离握持区的下半部分位置，平衡整机的重心，单手握持的时候重心落在掌心区域，不会出现头重脚轻容易滑落的问题，主板区域做了分块的屏蔽罩固定位，同时预留了散热石墨片的贴装空间，把主控芯片的热量通过石墨片均匀传导到中框上散出，避免局部积热导致设备降频。

　　侧边的按键做了分体式的悬臂结构，按键的按压行程控制在0.2到0.3毫米之间，按压力度做了一致性调校，不会出现按键偏软或者偏硬的手感差异，按键和中框的配合间隙控制在0.1毫米以内，既不会出现卡键的问题，也不会因为间隙过大进灰。设备的边角做了防摔的缓冲结构设计，中框边角位置的内部做了加厚的胶位，跌落的时候可以通过胶位的形变吸收冲击力，减少屏幕碎裂的风险，同时屏幕和中框的配合处预留了0.15毫米的点胶槽，装配的时候点胶固定，既可以提升屏幕的固定强度，也可以起到一定的防尘防水作用。在做外观面处理的时候，中框的非显示面做了细晒纹处理，提升握持的时候摩擦力，减少滑落的概率，屏幕表面的盖板玻璃和中框的装配做了齐平设计，不会出现硌手的台阶，

　　手指滑动到屏幕边缘的时候过渡自然。考虑到这类交互平板经常会被用于支架安装场景，背部预留了标准的壁挂孔位，孔位的位置做了受力加强，壁挂安装的时候不会因为长期受力导致后盖变形，同时背部的摄像头、扬声器开孔都做了防尘网的贴装位，避免日常使用过程中灰尘进入设备内部。整个结构设计在做公差分配的时候，把外观面的公差等级提了一级，内部非外观的配合件适当放宽公差要求，在保证外观质感的前提下控制加工和装配的成本，所有的卡扣连接位置都做了拔模角度的校验，避免注塑生产的时候出现粘模或者卡扣断裂的问题，筋位的厚度都做了均匀化处理，避免注塑的时候出现缩水痕影响外观质量。
