拉尔达手动Ambu急救呼吸装置结构设计

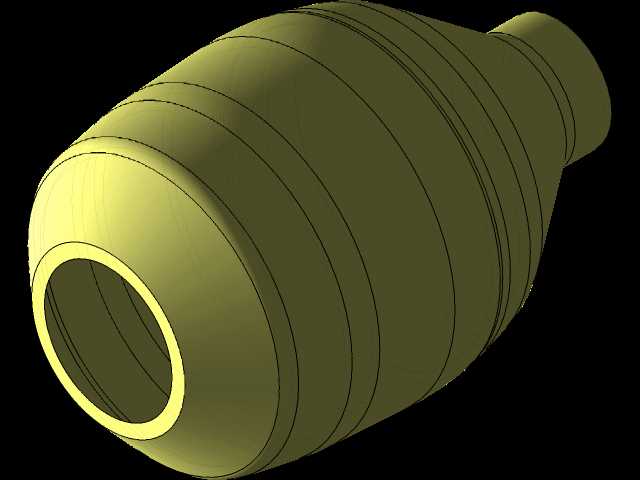

　　在院前急救、院内急诊转运、突发公共卫生事件应急处置等场景中，手动人工通气装置是不可替代的基础生命支持设备，这类无需外接电源即可快速建立人工通气通路的器械，是所有急救场景中必须前置配备的基础装备，尤其在断电、转运途中、无集中供氧条件的野外救援场景下，其可靠性直接决定了心搏骤停、呼吸抑制患者的初始抢救成功率。本次设计的手动呼吸装置，针对临床急救操作中的实际痛点做了结构优化，整体采用自回弹式弹性囊体作为核心通气动力单元，囊体表面做了多道环形加强筋结构，既保证了反复按压后的快速回弹性能，避免连续通气过程中出现囊体塌陷无法复张的问题，又能通过筋条的形变反馈给操作者清晰的按压深度感知，方便施救者根据患者胸廓起伏情况调整按压力度，

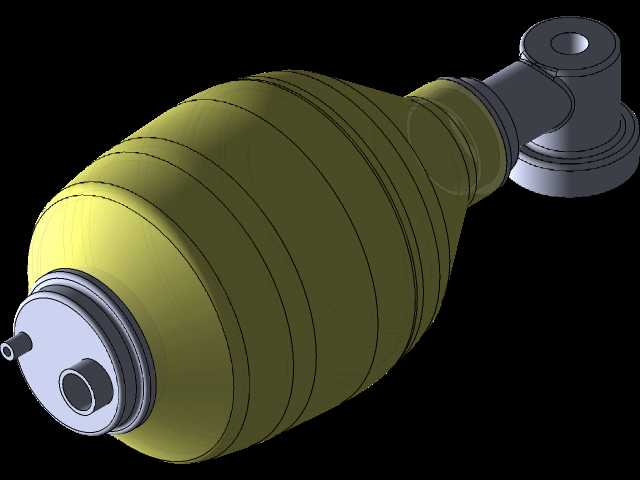

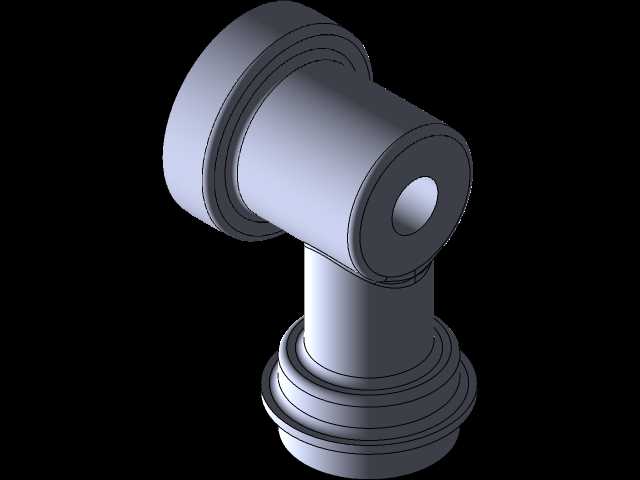

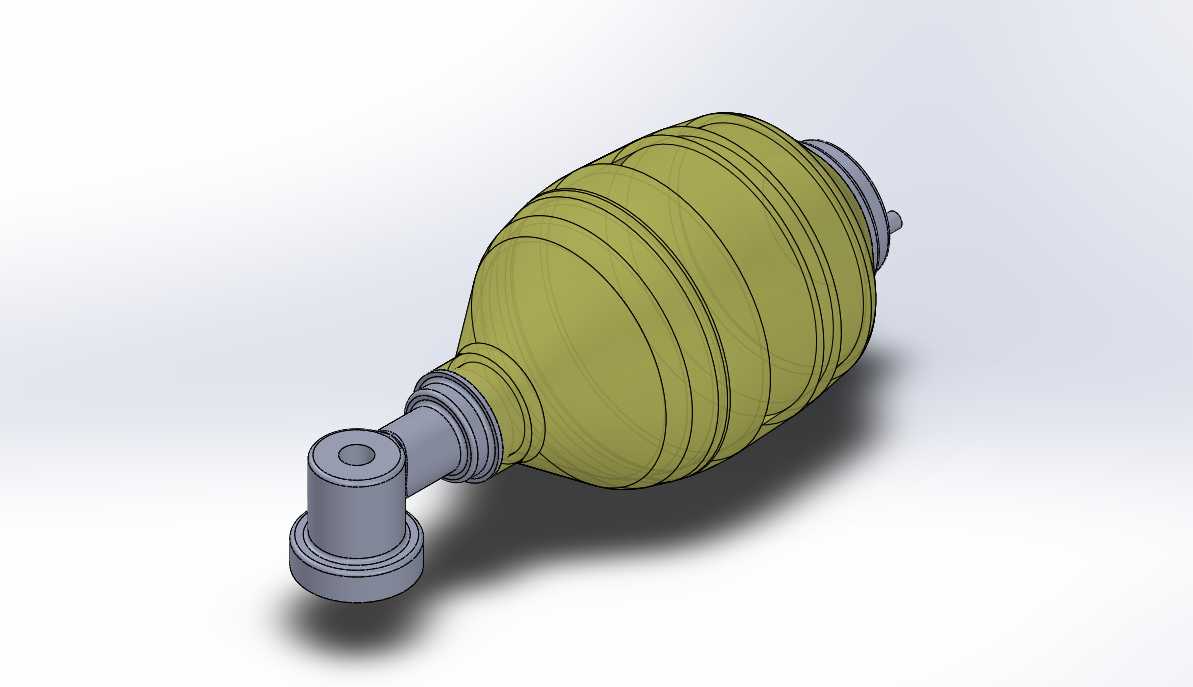

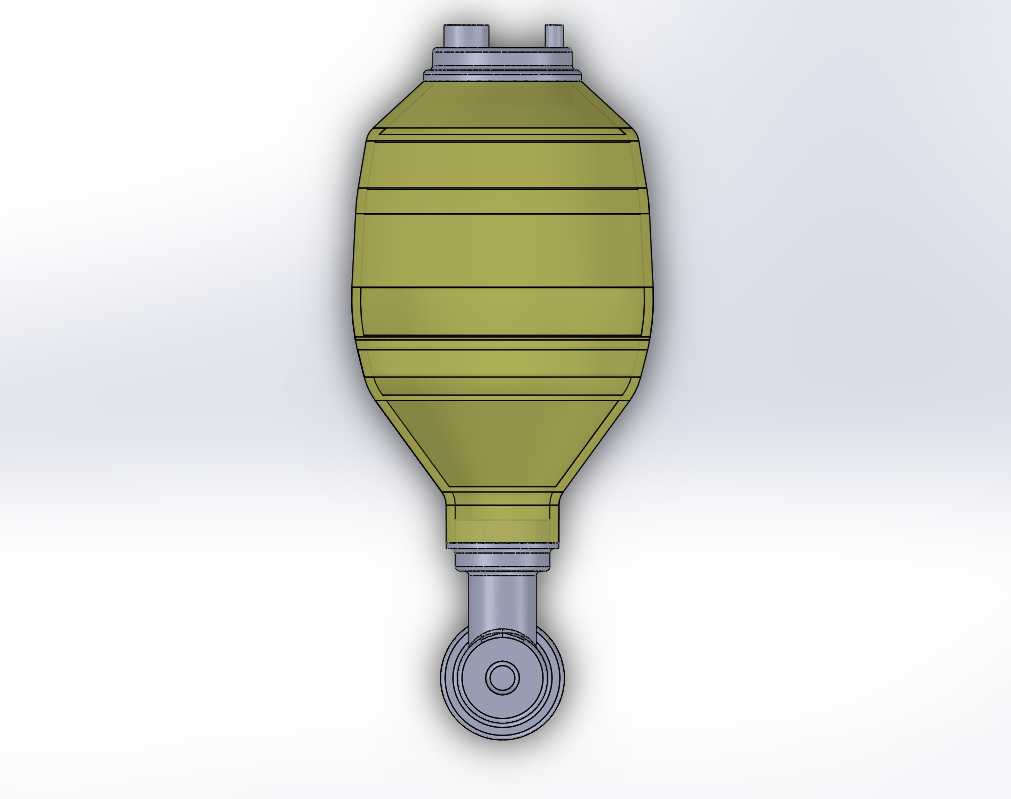

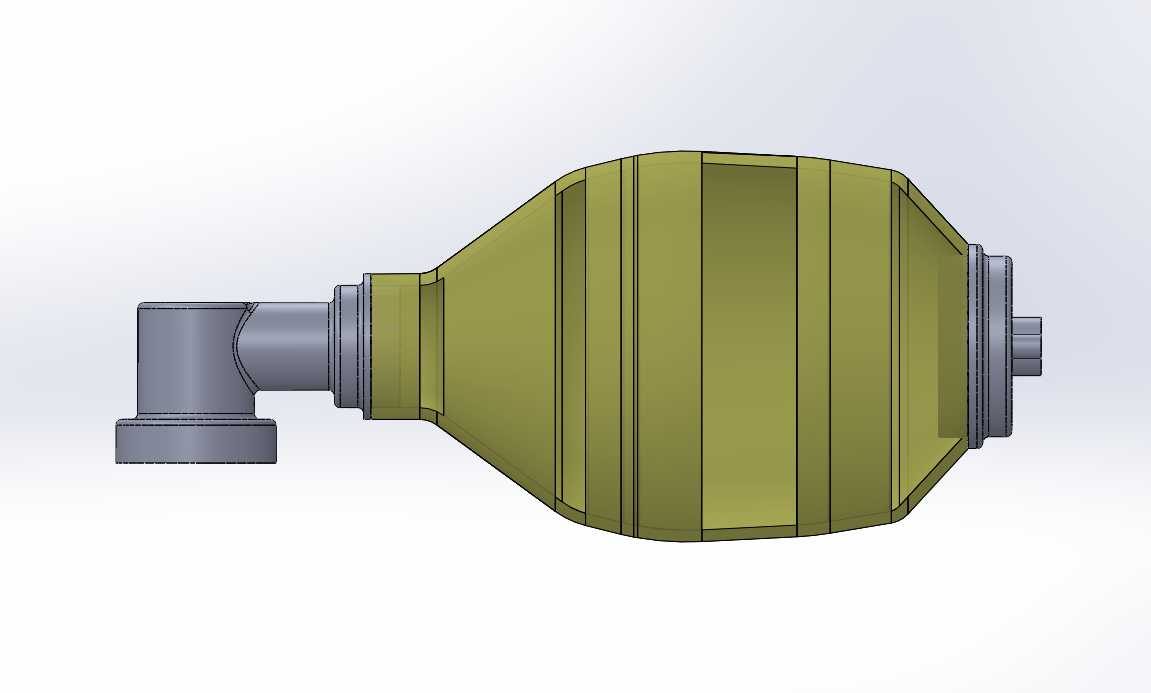

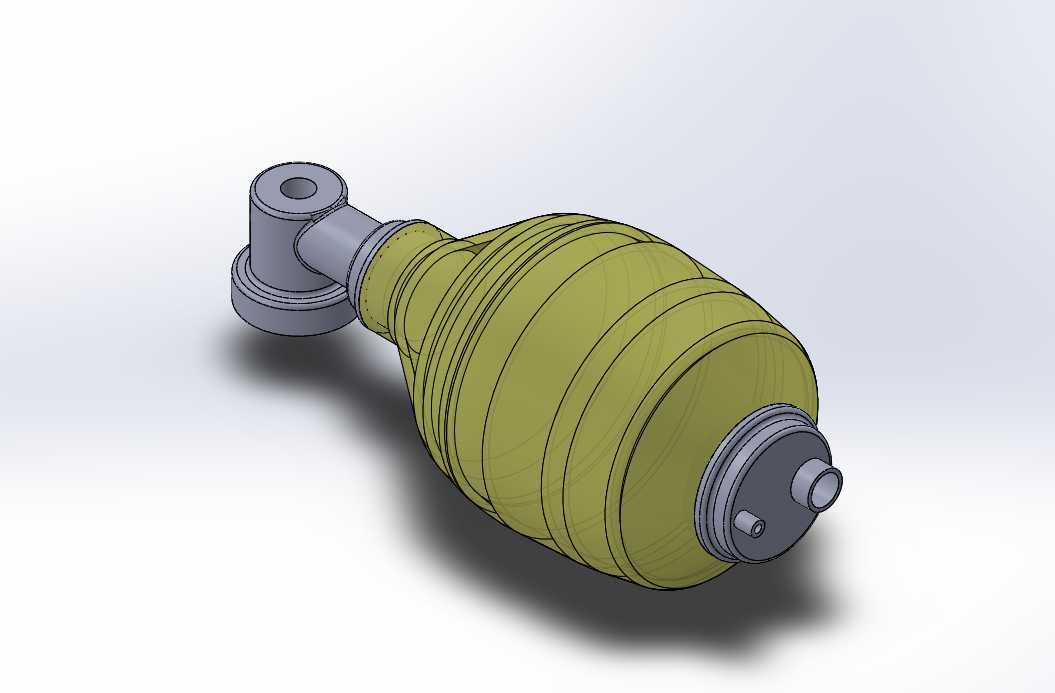

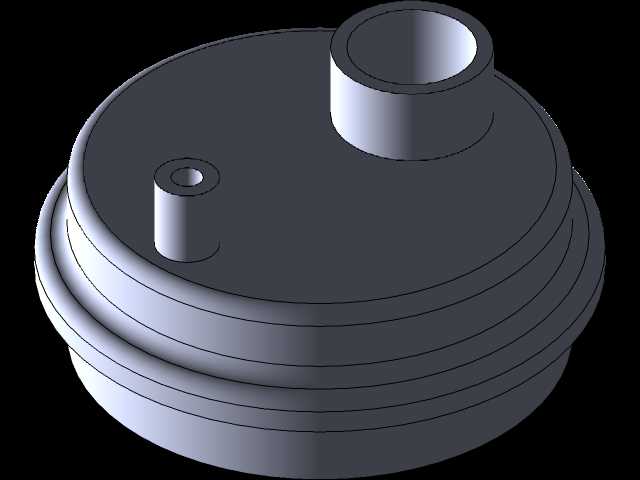

　　避免过度通气造成的气压伤。装置的进气端设置了单向阀组结构，在按压囊体时阀门自动关闭进气通路，保证囊内气体全部通过患者接口端输送，松开囊体回弹时阀门自动打开，快速吸入外界空气完成囊体充盈，同时阀组集成了低压限压结构，当输出气道压力超过安全阈值时自动泄压，避免对患者肺部造成损伤。患者接口端采用标准通用锥度连接结构，可直接适配市面主流的气管插管、面罩、喉罩等通气连接配件，无需额外转换接头，满足不同急救场景下的快速连接需求，接口处设置了密封胶圈安装位，保证连接后的气密性，避免通气过程中出现漏气导致的通气量不足。装置整体长度控制在205mm，最大直径135mm，这个尺寸参数是经过多轮临床操作验证确定的，

　　既保证了成人施救者单手握持时可以完全包覆囊体，方便在转运过程中单手操作完成通气，又不会因为尺寸过大挤占急救箱内的宝贵存储空间，接口端的连接结构突出长度控制在合理范围，避免连接面罩后出现重心偏移导致的握持费力问题。设计过程中针对囊体的回弹速率做了反复调校，保证每次松开后囊体可以在1秒内完成完全复张，满足每分钟10到12次的常规通气频率需求，同时在进气端预留了氧气输入接口的安装位，可外接氧源提升输出气体的氧浓度，适配有供氧条件下的高级生命支持需求。所有结构的转角处都做了圆弧过渡处理，没有尖锐棱角，避免急救操作过程中划伤施救者或者患者，整体结构没有细小易脱落的零件，避免在通气过程中零件脱落进入患者气道造成异物梗阻的风险。

　　从结构设计的角度看，这类手动通气装置的核心可靠性要求是在数千次反复按压后依然保持阀组动作灵活、囊体回弹性能不衰减、密封部位无泄漏，因此在结构建模时对所有配合面的公差做了严格设定，阀片的安装槽尺寸、密封胶圈的压缩量、囊体与两端接头的连接过盈量都经过反复校核，保证装配后不需要额外涂胶即可达到密封要求，同时方便后期拆解清洁消毒。在实际临床使用中，这类装置还需要满足低温环境下的使用要求，因此结构设计时充分考虑了不同材质的低温形变特性，避免在低温环境下出现囊体变硬、阀片卡滞的问题，保证在野外低温救援场景下依然可以正常操作。装置的接头部位采用硬质结构设计，保证连接配件时的结构强度，不会因为用力插拔出现接头断裂的问题，囊体采用软质弹性结构，兼顾握持舒适度和按压形变需求，两种材质的连接部位做了嵌入式卡扣结构加倒刺设计，保证反复拉扯下不会出现接头脱落的问题。
