棘轮扳手套件替换手柄结构设计

　　在日常设备维保、装配作业场景里，棘轮扳手是一线装配人员、机修钳工使用频率极高的手动紧固工具，其手柄部位因为长期承受交变扭力、握持摩擦，或是意外跌落、超量程施力，很容易出现开裂、断裂、握持胶层脱落的问题，一旦手柄失效，整套棘轮扳手头往往还能正常使用，直接丢弃整套工具会造成不必要的物料浪费，单独替换适配的手柄就能让整套工具恢复作业能力。这款棘轮扳手套件手柄的设计，首先围绕握持施力的人机工程逻辑展开，整体采用符合手掌自然握持弧度的流线型轮廓，握持段设置了多道沿轴向分布的防滑凸棱，这些凸棱的高度、间距经过反复调整，既不会在长时间握持时硌手产生压痕，又能在手掌沾有少量油污、汗液的情况下提供足够的摩擦阻力，避免施力过程中工具打滑脱手。

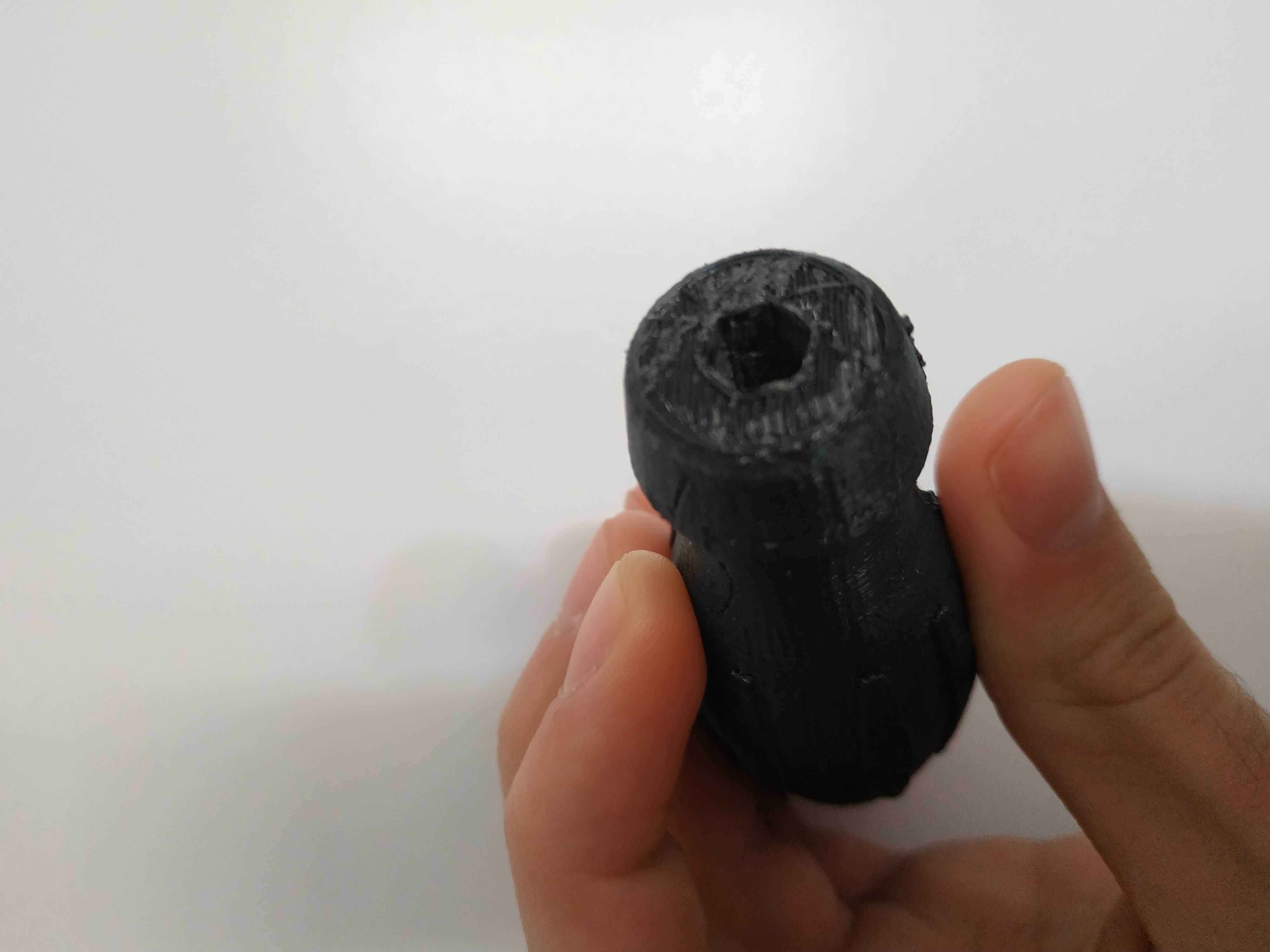

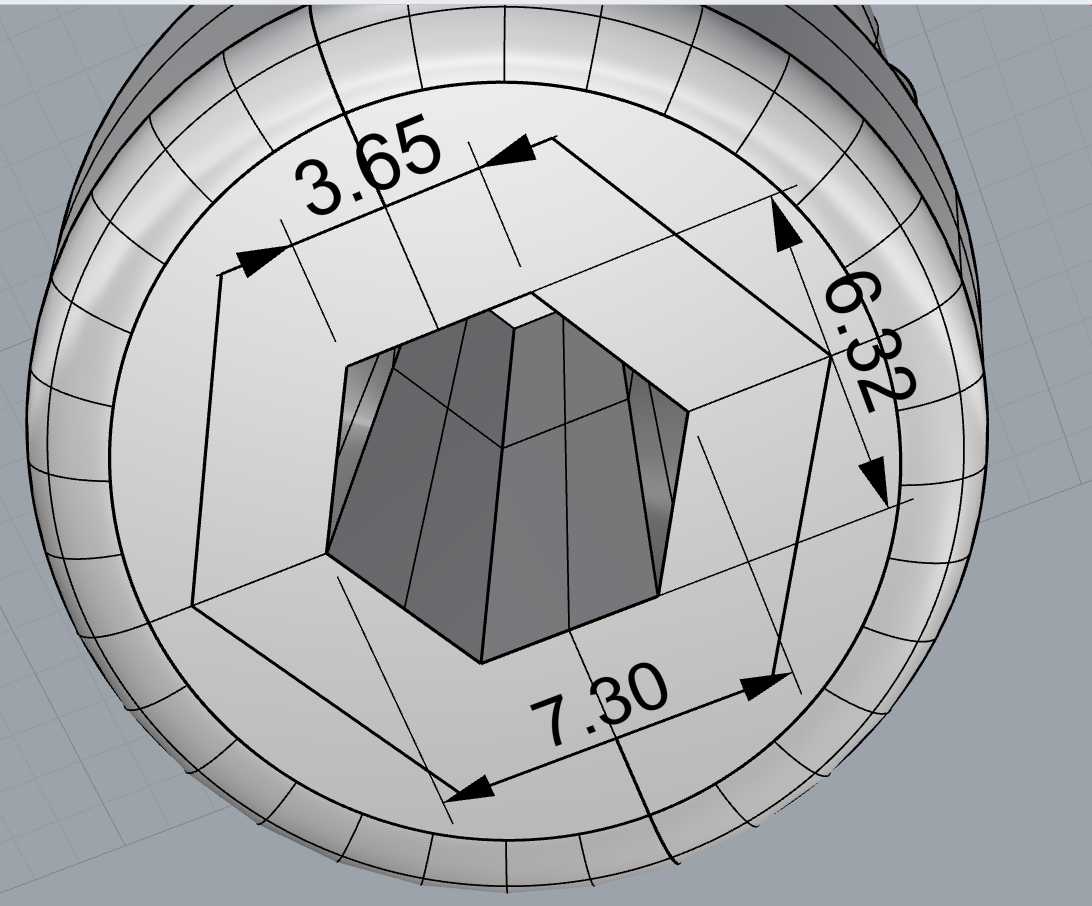

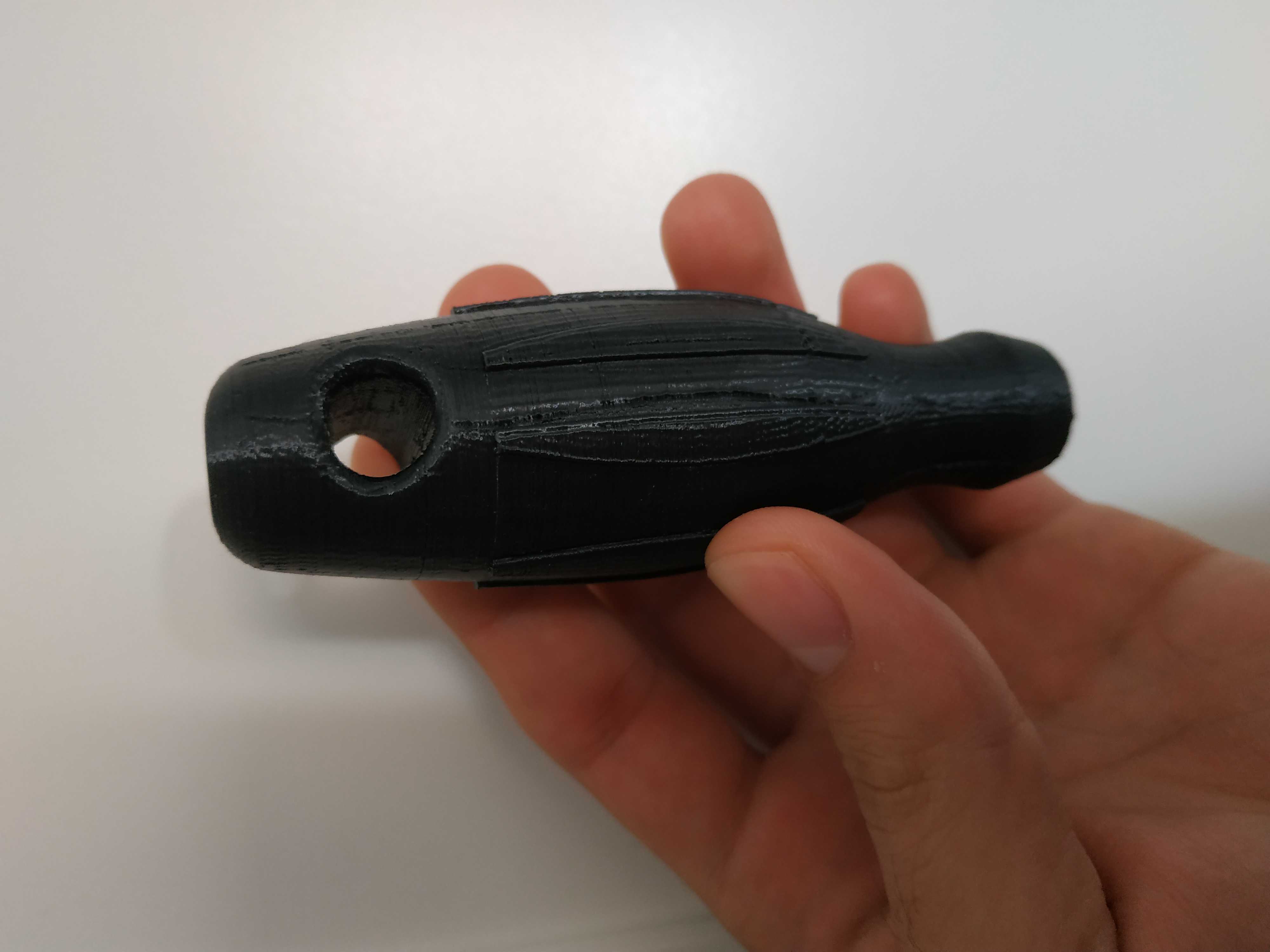

　　手柄尾部设计有贯穿的挂孔，方便作业人员将工具挂在工具挂板、安全腰带上，适配车间现场的5S管理收纳要求，也能减少工具随手放置导致的跌落损坏、遗失问题。从安装适配的边界尺寸来看，手柄的金属嵌件安装孔严格匹配标准棘轮扳手头的连接柄直径与插销定位尺寸，安装时只需要将棘轮头的连接端插入手柄前端的嵌装孔，对准定位销孔打入固定销即可完成装配，不需要额外进行二次加工修配，替换操作普通作业人员借助简单的冲子、锤子就能完成，不需要专业的机加工设备支持。手柄的主体结构采用软硬结合的设计思路，内部是承载扭力的刚性支撑骨架，外部包覆防滑的软性握持层，骨架部分的壁厚经过扭力校核，能够承受额定范围内的紧固扭力，不会在施力时出现形变、断裂，

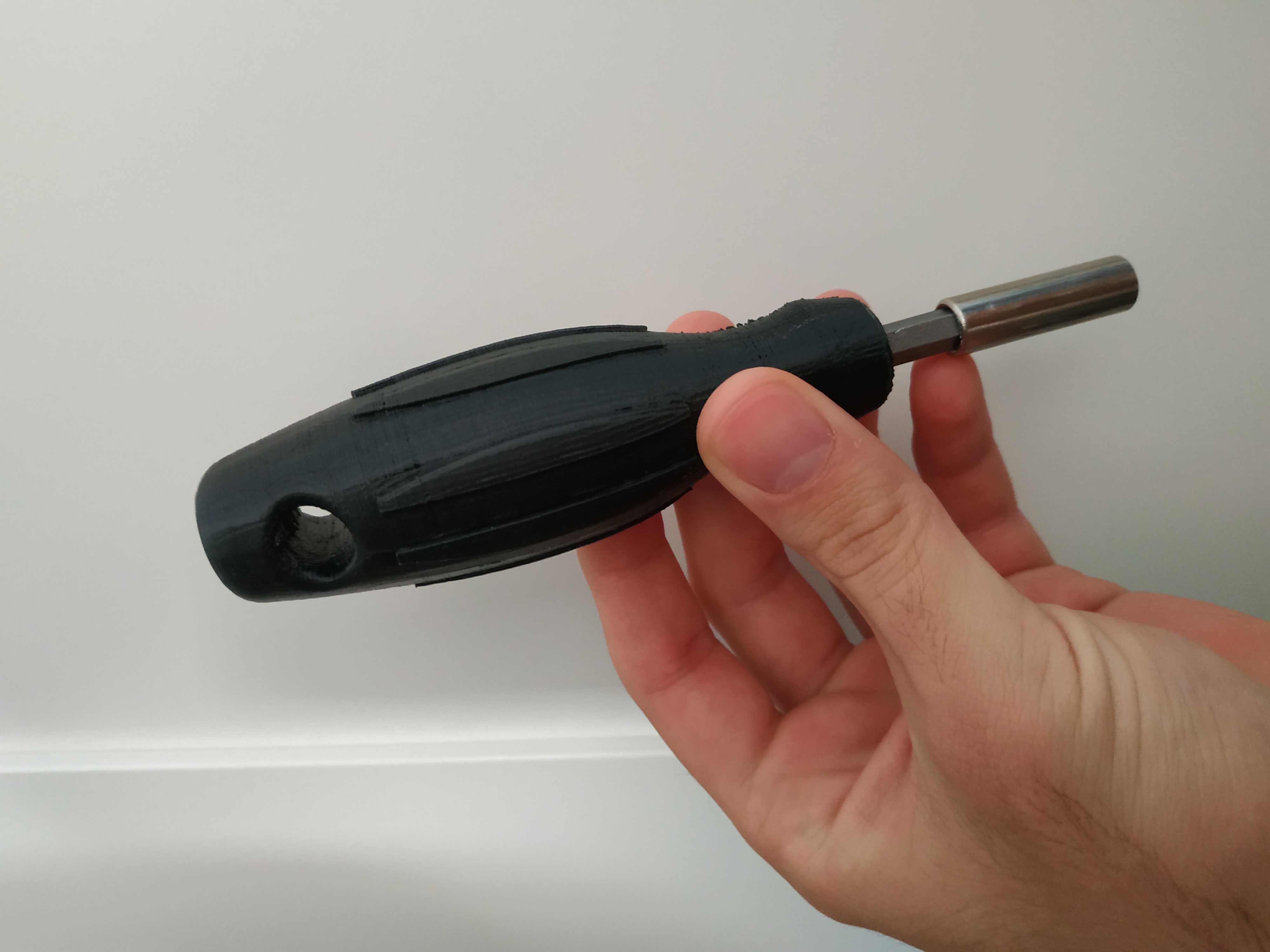

　　外部包覆层的邵氏硬度控制在适合握持的区间，冬季低温环境下也不会出现过硬硌手的问题，夏季高温环境下也不会因为软化出现粘手的情况。在实际使用场景中，这款手柄除了适配原装的棘轮扳手头之外，也可以根据作业需求，对内部安装孔进行简单的修配调整，用来适配其他同规格连接尺寸的手动工具端头，比如不同规格的批头接杆、套筒接杆，拓展工具的使用场景。设计过程中特意规避了传统手柄容易出现的应力集中问题，在手柄与金属端头连接的过渡位置做了圆弧过渡处理，避免扭力集中在连接端面导致手柄根部断裂，握持段的轮廓从靠近端头的位置向尾部逐渐收窄，符合手掌握持时从虎口到手指的自然施力曲线，大扭力施力时虎口位置承受的压强被均匀分散，长时间连续作业也不容易出现手部疲劳。

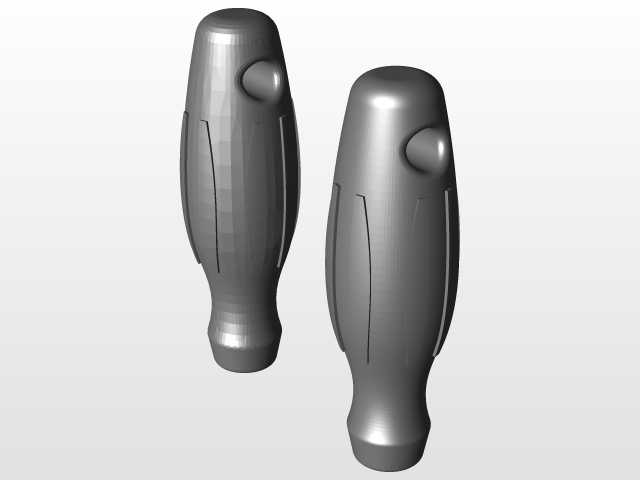

　　手柄表面的防滑凸棱采用沿周向非对称分布的设计，不同握持角度下都能有对应的凸棱贴合手指指腹的施力位置，不管是正转紧固还是反转松脱作业，都能获得稳定的握持手感，不需要刻意调整握持位置就能顺畅施力。从安装后的整体平衡来看，手柄的重心位置设计在握持段的中心区域，装上棘轮头之后整体重心不会过于靠前或者靠后，手持操作时没有头重脚轻的坠手感，精细调整螺栓紧固角度的时候更容易控制施力的幅度，避免因为重心偏移导致施力过大拧滑螺栓或者拧断螺纹。针对车间作业中常见的油污、切削液腐蚀场景，手柄外部的包覆材料选用耐油耐溶剂的材质，长期接触机油、柴油、常见的金属切削液都不会出现溶胀、开裂、表层脱落的问题，日常维护只需要用抹布擦拭表面即可，不需要特殊的保养流程。在小批量自制适配的场景下，这个手柄的结构也非常适合通过三维建模调整参数后，借助小批量加工方式制作，不需要复杂的模具结构，就能快速制作出适配不同品牌、不同规格棘轮扳手的替换手柄，解决维保现场工具损坏后等待配件采购的停摆问题，也能根据作业人员的个人握持习惯，微调手柄的粗细、轮廓，定制更符合个人使用习惯的专属工具手柄。
