3针2.3mm间距公母磁性弹簧针连接组件

这类磁性弹簧针连接器在消费电子、小型智能硬件领域的应用覆盖极广，从穿戴设备的充电触点、小型模块化传感单元的信号互联，到便携检测仪器的快拆供电接口，都能见到这类结构的身影。不同于传统插拔式连接器需要对准卡扣或施加轴向插拔力，这类依靠磁吸力实现对位贴合的连接结构，能在盲操作场景下快速完成对接，尤其适合需要频繁拆装、空间紧凑的小型设备内部互联场景。

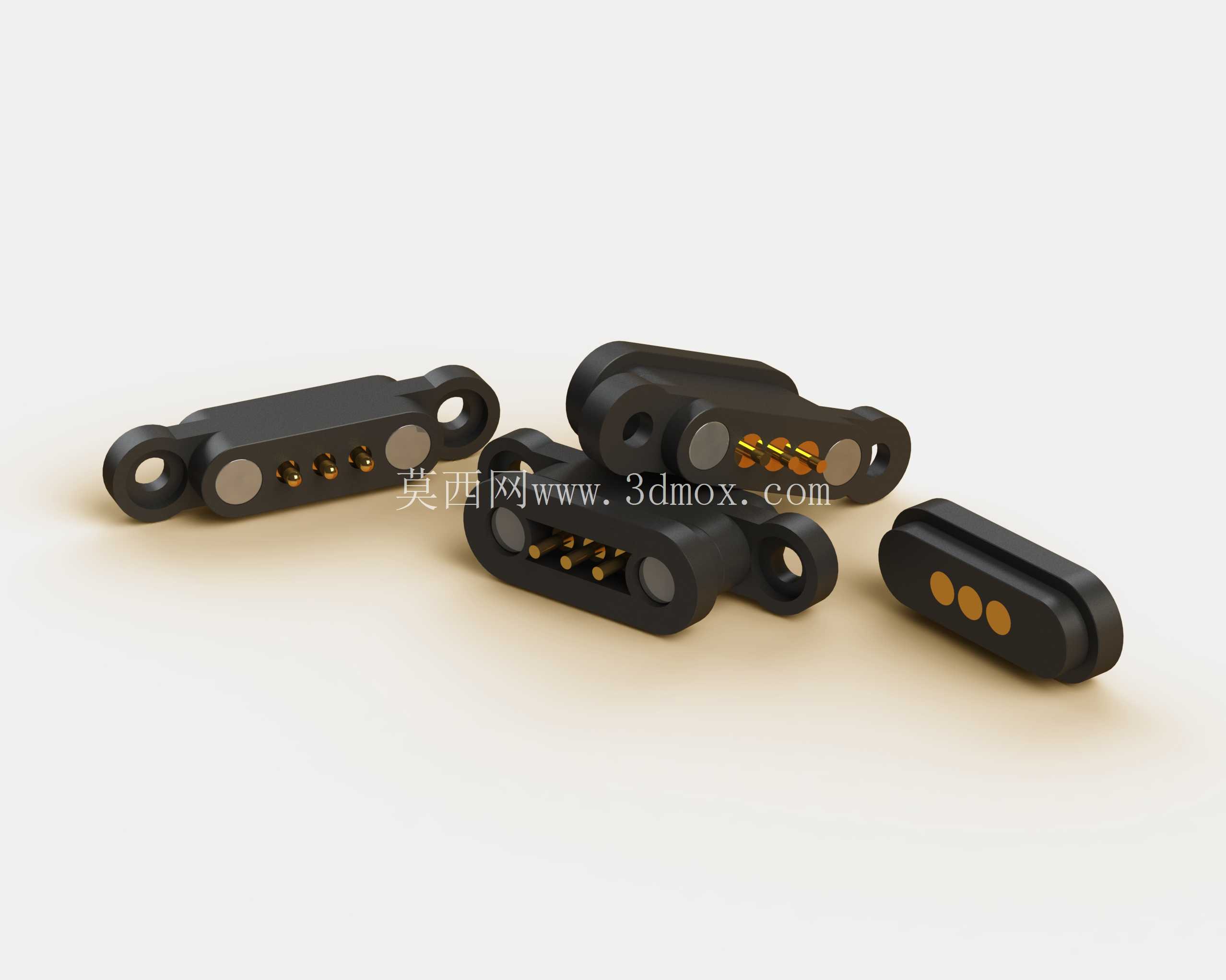

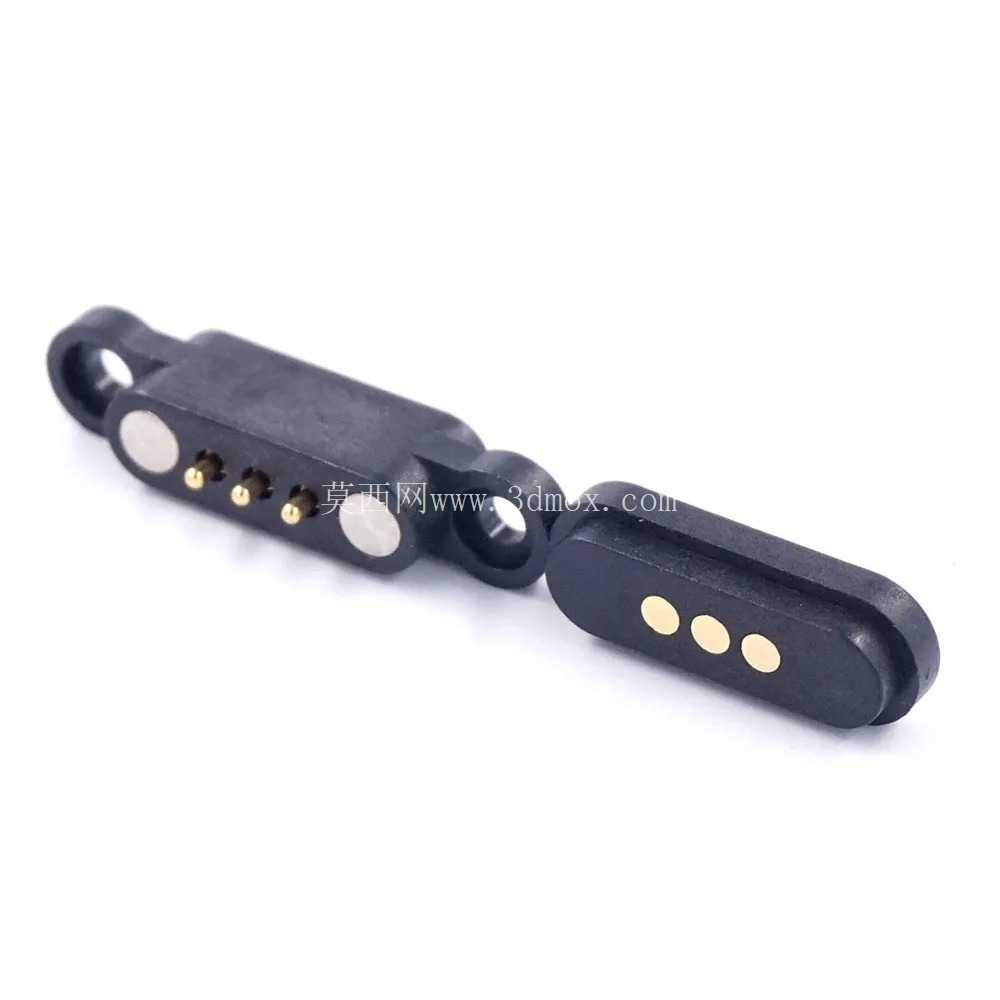

从结构设计逻辑来看，公母端的磁吸对位是核心设计要点，两端内置的磁钢在靠近时会自动引导触点对位，避免传统针座插歪导致的针脚弯折、接触不良问题。本次的3针布局刚好覆盖常规小型设备的供电正负极加一个信号检测针的需求，2.3毫米的触点间距属于小间距连接器范畴，在有限的对接面宽度下实现三路连接，适配外壳宽度受限的小型穿戴类、便携类产品。

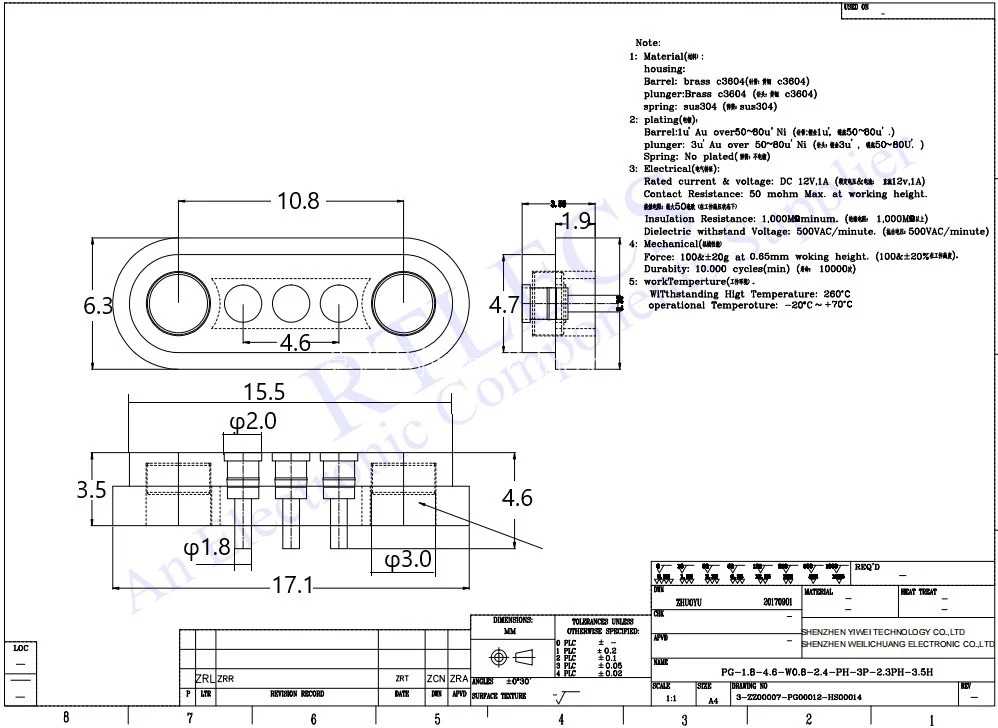

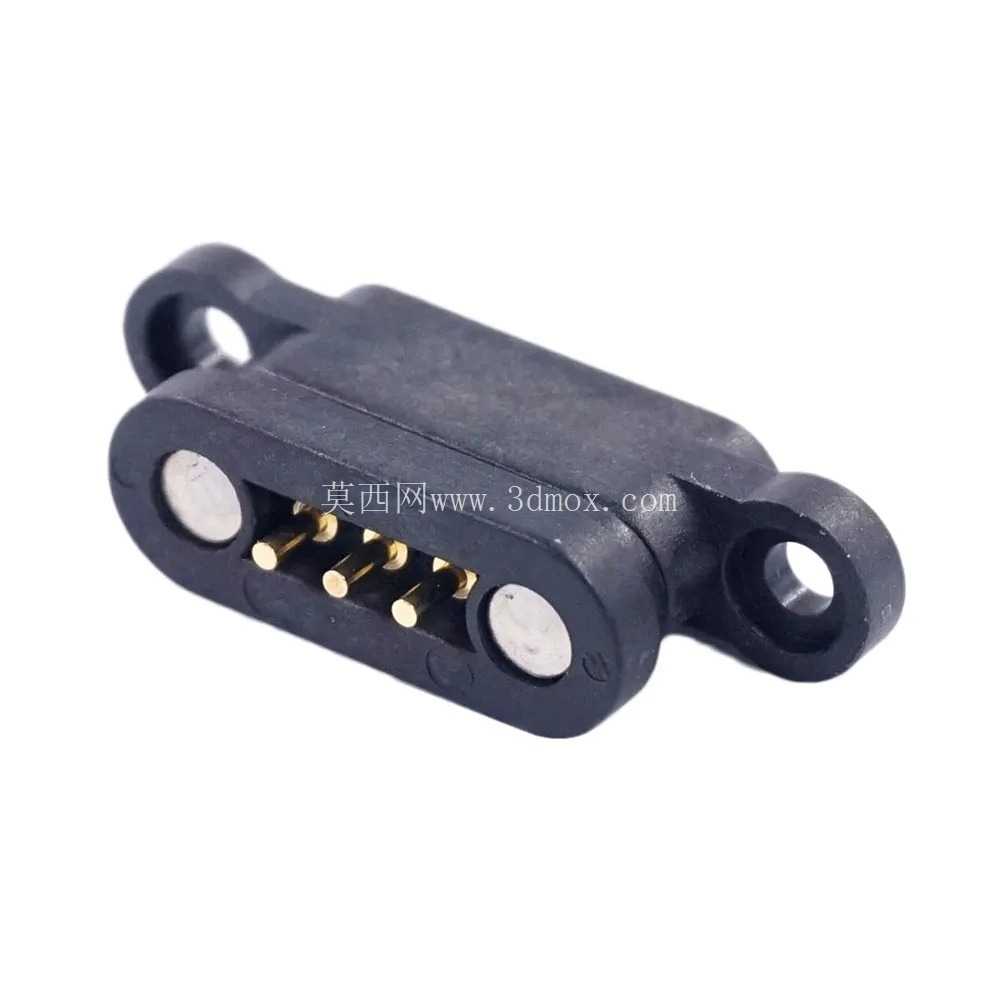

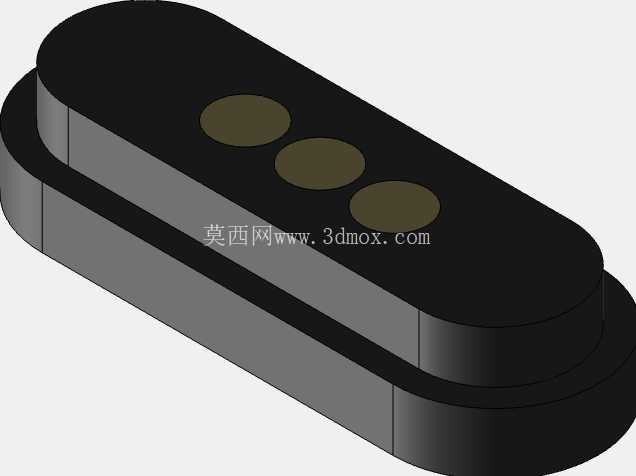

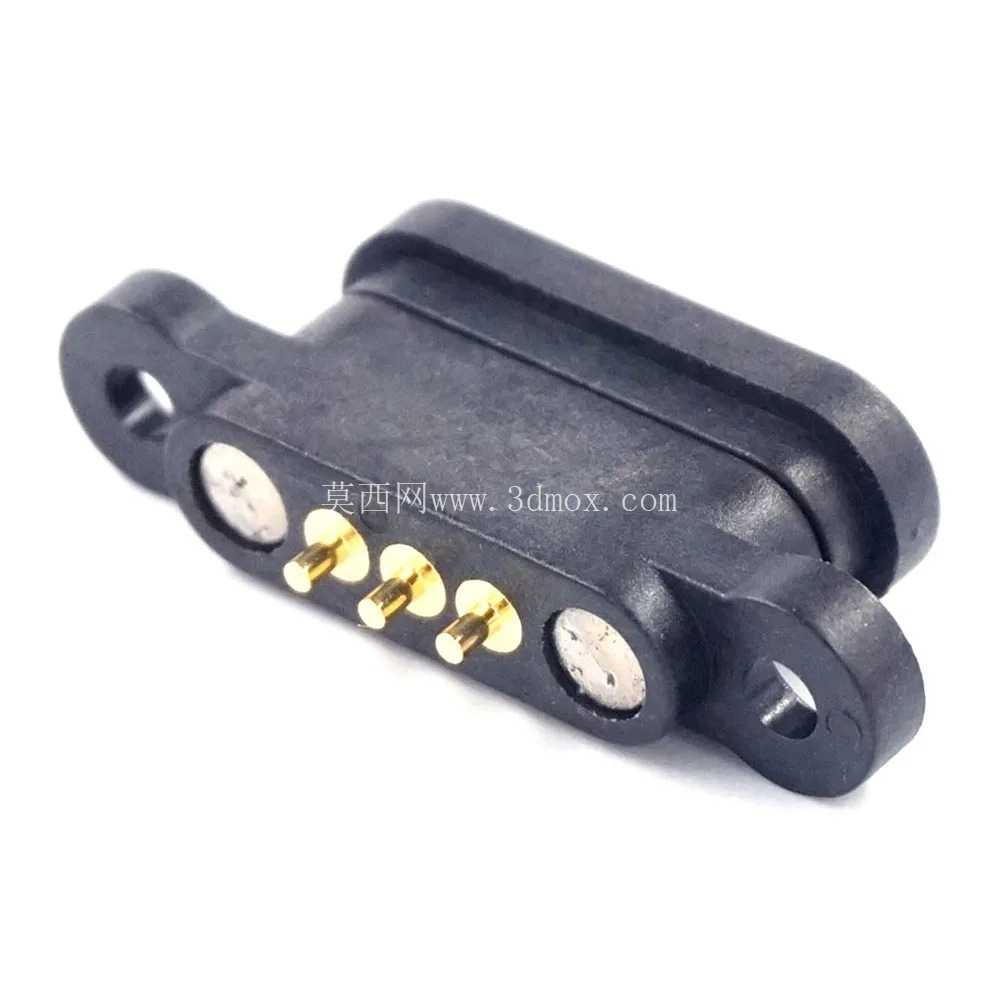

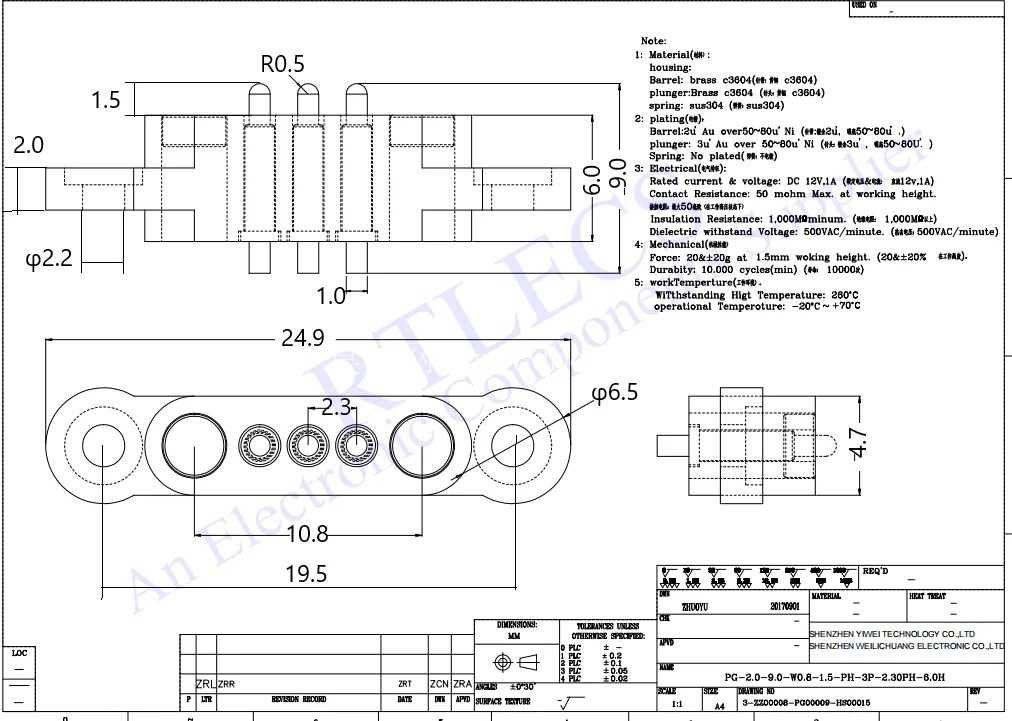

外形尺寸上，单组连接器的主体采用扁长型结构，两端预留的带孔安装耳是结构固定的关键边界，安装孔位可以直接通过M1.2或M1.4的微型螺丝固定在设备壳体内部的安装柱上，不需要额外设计卡扣结构，装配工序更简单。对接面的磁钢布置在触点组的两侧，形成对称的磁吸力场，对接时不会出现偏斜，公端的弹簧针（pogopin）采用镀金触点，保证长期插拔后的接触可靠性，母端对应的接触盘采用平面沉金设计，避免灰尘堆积在触点缝隙内造成接触电阻升高。

设计这类连接器的三维模型时，需要重点把控几个公差边界：首先是公母端对接后的贴合间隙，磁钢的吸力行程需要和弹簧针的压缩行程匹配，保证完全贴合时弹簧针的压缩量在额定工作区间内，既不会因为压缩量过小导致接触压力不足，也不会因为压缩量过大造成弹簧疲劳寿命缩短。其次是安装耳的孔位同轴度，两端安装孔的中心距需要和设备壳体上的安装柱中心距严格匹配，避免装配时出现连接器歪斜，导致磁吸力对位偏移。另外触点的位置度公差需要控制在0.05毫米以内，保证磁吸对位后每个弹簧针都能准确落在母端对应的接触盘中心区域，不会出现偏位短路的问题。

实际选型应用时，这类连接器的额定电流通常能达到1A每针，足够满足小型智能设备的充电和小功率信号传输需求，接触电阻在毫欧级，不会因为连接触点造成明显的压降。相比传统的Micro USB、Type-C等接口，这类无外露插拔结构的连接器防水性能更容易实现，只需要在连接器安装位和壳体之间做一圈密封胶圈，就能达到IP67级别的防水要求，适合户外使用的小型智能硬件、水下检测设备的供电互联场景。另外在模块化的智能设备组合场景中，比如可拼接的智能传感模块、可拆卸的智能配件，这类磁吸连接器可以实现模块靠近即自动连接通电，拆开即断开，不需要额外设置开关，用户操作体验更流畅。

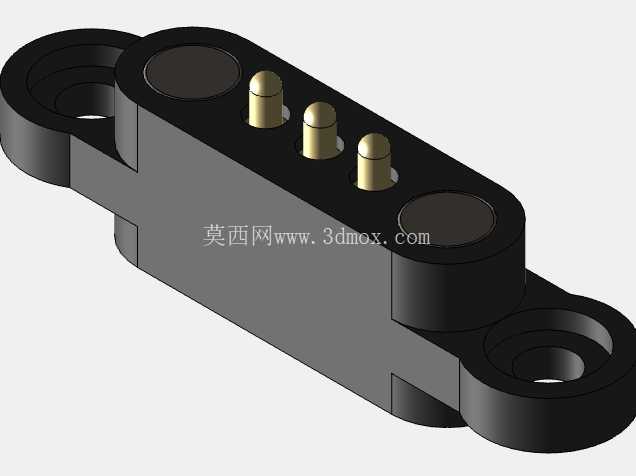

建模过程中需要注意弹簧针的内部结构简化，工程应用时不需要完全还原弹簧的每一圈细节，只需要保留弹簧针的外形轮廓、压缩行程的活动空间，以及安装定位的基准面即可，避免模型过于复杂影响整机装配时的运算效率。磁钢的安装槽需要预留0.02毫米的涂胶间隙，方便生产时点胶固定磁钢，防止磁钢在长期吸力作用下出现松脱。连接器主体的外壳材质通常采用耐高温的LCP工程塑料，满足回流焊的工艺要求，可以直接和设备内部的PCB板进行SMT贴片焊接，不需要后续手工焊接，提升批量生产的装配效率。

在安装边界的校核上，需要预留出连接器对接时的磁吸吸附行程空间，通常在对接方向预留1毫米的活动余量即可，避免设备外壳公差导致连接器无法完全贴合。另外公母端的防呆设计也集成在磁钢的磁极布置上，反向靠近时磁钢会产生斥力，无法完成对接，从物理上避免正负极接反的问题，不需要额外设计机械防呆结构，进一步压缩了连接器的整体体积。
