KP-1/8规格快插式气动接头结构设计

　　这款接头采用金属本体搭配密封胶圈的组合结构，接头本体采用金属切削加工成型，表面做了防锈处理，适配车间内存在少量切削液、油污的使用环境，避免长期使用后本体锈蚀导致拆装困难、密封失效的问题。接头的连接端分为外螺纹对接端与快插接管端，1/8规格的外螺纹适配常规气动元件的标准接口，安装时仅需在螺纹段缠绕适量生料带或者搭配组合密封垫圈，即可实现螺纹端的静密封，无需额外加工密封槽，降低现场安装的操作门槛。快插端的内部设计有弹性卡簧与密封胶圈，当对应外径的气动软管插入接头时，卡簧会自动卡紧软管外壁，配合内部的丁腈橡胶密封圈实现气路密封，拆卸时仅需按压接头端部的释放压环，即可松开卡簧拔出软管，整个拆装过程无需额外工具，单人即可快速完成管路调整。在气动控制系统的管路搭建场景中，这类KP-1/8规格的接头是气路分流、转向、对接环节的核心基础零件，广泛应用于自动化生产线气路排布、小型气动工具气源连接、轻工设备气动执行元件配套等场景，承担着压缩空气输送管路的连通、转向、密封功能，是气动回路中用量极大的基础连接件。从实际使用需求出发，这类接头的设计首先要兼顾安装便捷性与长期密封可靠性，日常设备维护中，气路调整、元件更换的频次较高，如果接头拆装步骤繁琐，会大幅拉长设备停机维护的时间，因此快插式的结构是这类小通径气动接头的主流设计方向。

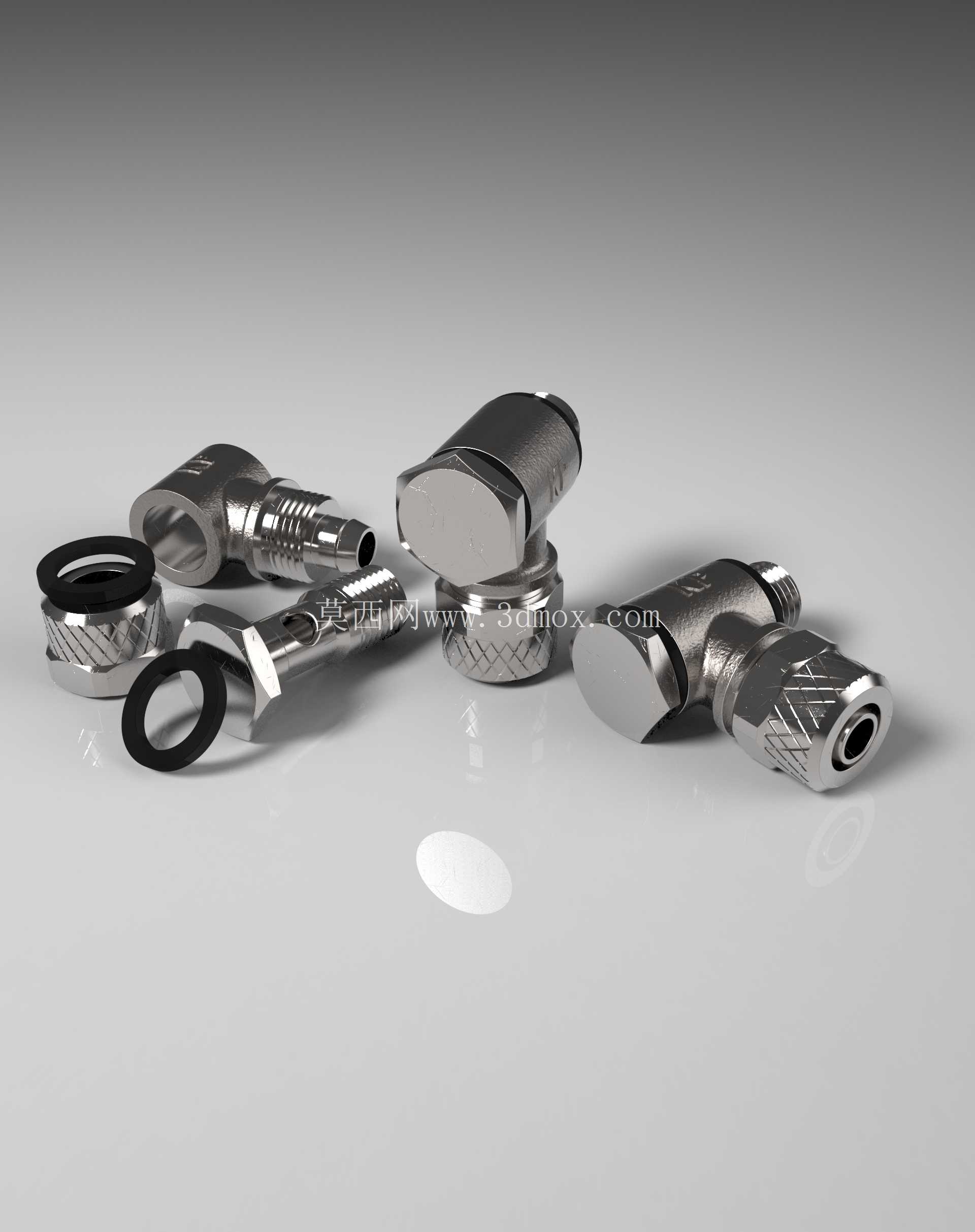

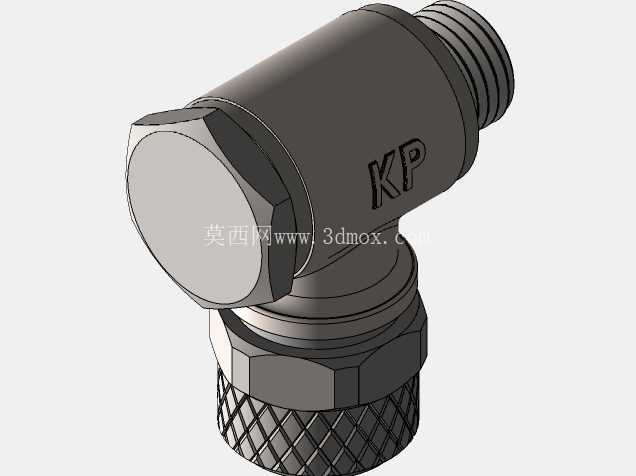

　　从结构设计的细节来看，这款接头包含直通、直角转向等不同结构形态，直角款接头可以在设备狭小的安装空间内完成气路90度转向，避免管路过度弯折导致的气路通径缩小、软管折损开裂的问题，在安装空间局促的设备侧板、气动阀组安装位，这类转向接头可以大幅优化管路排布的整洁度，减少管路的冗余弯曲长度。接头的密封胶圈采用耐油耐老化的橡胶材质，适配常规压缩空气中含少量油雾的使用工况，长期工作在0-1MPa的常规气动系统压力下，不会出现胶圈变形、密封面渗漏的问题，卡簧的齿形结构做了圆角处理，卡紧软管时不会割伤软管外壁，避免长期使用后软管从接头处崩脱引发的安全隐患。

　　从安装边界尺寸来看，1/8规格的接头外螺纹段长度适配常规气动元件的接口深度，拧紧后接头本体不会与元件周边的其他结构产生干涉，快插端的接管入口做了导向倒角，现场安装时即使视线受阻，也可以快速将软管插入接头内部，不需要反复调整对位。接头本体的外部设计有六角拧动面，可以使用普通开口扳手完成螺纹端的拧紧作业，不需要定制专用工装，适配车间常规工具的使用场景。在实际选型应用中，这类接头需要匹配对应外径的气动软管，不能混用不同通径规格的软管，否则会出现密封失效、漏气的问题，同时在管路排布时，接头安装位置需要预留至少10mm的手部操作空间，方便后期维护时按压释放环拆装软管，避免被周边结构件挡住操作位置导致维护困难。

　　接头内部的流道做了平滑过渡处理，没有尖锐的转角或者台阶，压缩空气通过时的压力损失极小，不会因为接头内部结构导致气路压力降过大，影响末端气动执行元件的输出力。配套的密封垫片采用金属骨架加橡胶包覆的结构，相比传统的纯橡胶垫片，承压能力更强，多次拆装后也不会出现垫片变形、密封失效的问题，适合需要频繁调整气路的设备使用场景。在气动系统的日常运维中，这类接头的故障点大多集中在密封胶圈磨损、卡簧弹性失效两个位置，设计时将卡簧与密封胶圈设计为可更换的结构，后期维护时不需要整体更换接头，仅需更换内部的易损件即可恢复接头的使用性能，降低设备的运维成本。接头的金属表面做了钝化处理，在潮湿的车间环境中也不会轻易生锈，避免长期使用后螺纹锈蚀无法拆卸的问题，适配多数工业生产场景的使用环境。
