M10×1.5细牙六角紧固螺母结构设计

　　在各类机械结构的连接场景里，细牙六角螺母的应用覆盖了从精密仪器装配到通用设备检修的多个环节，M10×1.5规格的细牙六角螺母，属于公制细牙螺纹紧固件里应用频次较高的品类，和同公称直径的粗牙螺母相比，1.5mm的螺距设计让螺纹啮合的牙数更多，单位接触面积上的锁紧受力更均匀，在承受振动载荷、交变载荷的连接部位，能有效降低螺纹松脱的概率，这也是很多需要防松的传动部件、管路连接部位优先选用细牙螺母的核心原因。

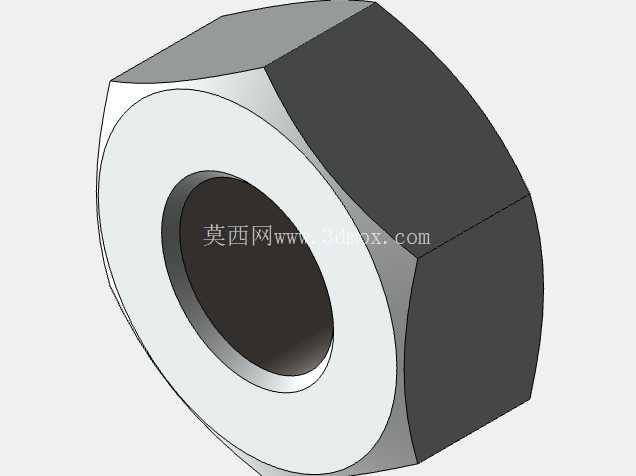

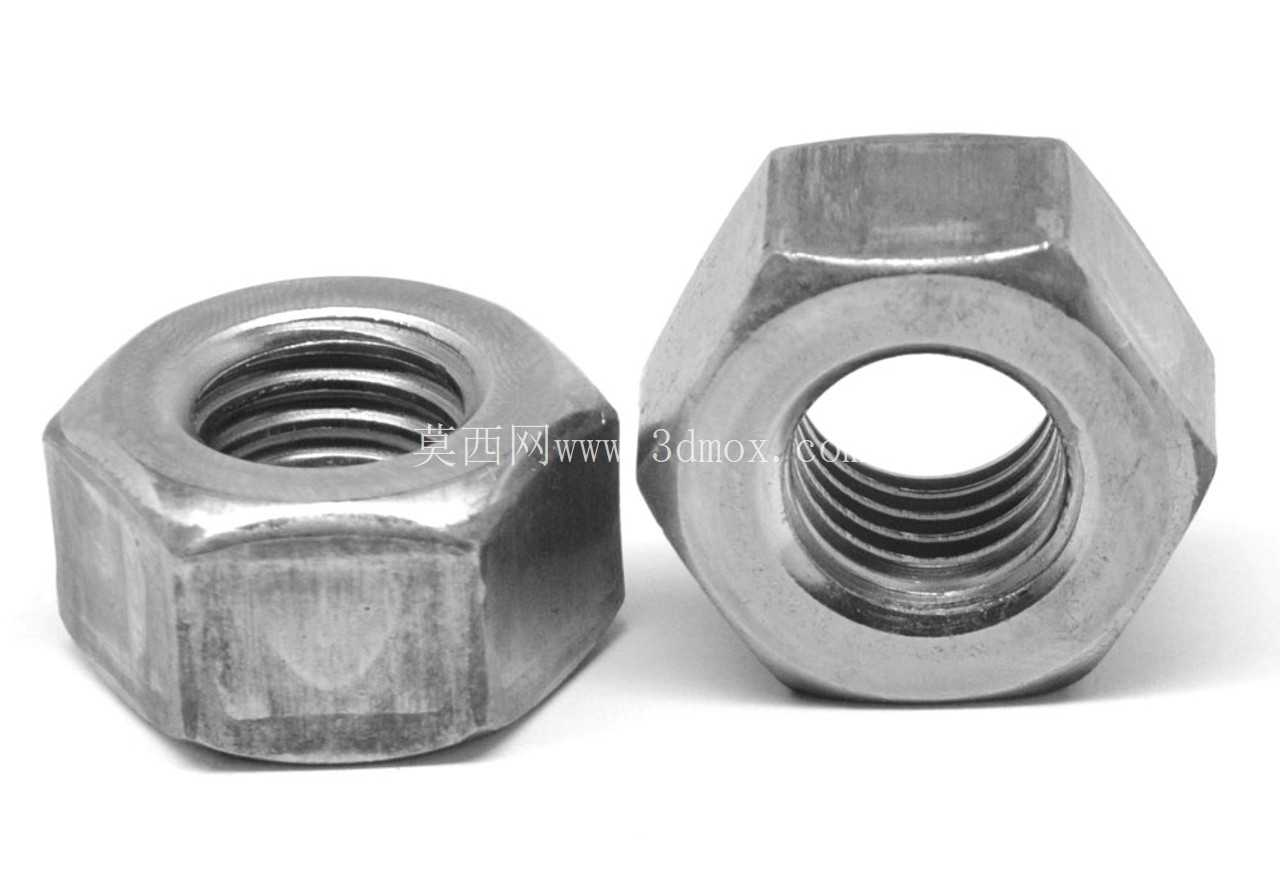

　　从结构设计的角度看，这类六角螺母的外形采用正六棱柱主体，对边尺寸、对角尺寸都严格遵循通用紧固件的公差要求，保证配套扳手、套筒可以顺利卡合，不会出现打滑或者卡滞的问题，六方的棱边都做了微小的倒角处理，既可以去除加工过程中产生的毛刺，也能在装配时引导螺母顺利套入外螺纹件，避免螺纹起始端被磕碰损伤。螺母两端的端面都有平整的加工要求，和被连接件表面接触时能保证足够的贴合面积，不会因为端面倾斜导致锁紧力分布不均，出现局部应力集中压伤被连接件表面的情况。

　　螺纹部分的设计是整个零件的核心，M10×1.5的细牙螺纹，牙型角为60度，螺纹中径、小径的公差带选用通用的6H精度，既能保证和配套外螺纹的配合间隙处于合理范围，不会因为间隙过大出现旷量，也不会因为间隙过小导致装配时出现卡涩、螺纹咬死的问题。在实际应用场景中，这类螺母常搭配M10的细牙螺栓、螺柱使用，多用于汽车底盘的附属部件连接、液压管路的接头锁紧、机床调节机构的位置固定等场景——这些场景要么存在持续的设备振动，要么需要精准调节连接位置的预紧力，细牙螺纹的小螺距特性可以让预紧力的调节精度更高，每次拧动六方一个面的角度，对应的轴向进给量更小，能更精准地控制锁紧力矩，避免预紧力过大导致螺纹变形或者被连接件被压溃。

　　从安装边界来看，这类螺母的轴向厚度符合标准紧固件的尺寸规范，安装时不需要预留过大的轴向空间，六方外形的径向尺寸也适配常规的开口扳手、套筒工具的作业空间，即使是在狭窄的设备腔体内部，只要能让工具卡入六方两个平行面，就能完成锁紧或者拆卸操作。设计这类三维模型的时候，需要重点关注螺纹收尾部分的结构处理，不能让螺纹直接延伸到螺母端面，要留出合理的退刀结构，同时六方的各个面的平面度、相邻面的角度公差都要在模型里体现出来，避免后续出工程图或者做装配仿真时出现干涉问题。很多刚接触紧固件建模的工程师容易忽略螺母端面的倒角和螺纹起始端的引导结构，实际上这些细节直接影响实际装配的顺畅度，比如螺纹起始端的不完整牙型如果没有做修型处理，实际装配时很容易出现错牙，导致螺纹副损坏。另外，这类细牙螺母和粗牙螺母不能混用，即使公称直径相同，螺距的差异会导致螺纹无法啮合，在做装配设计的时候需要在明细栏里明确标注螺距参数，避免生产装配时出现错件。在做设备的受力仿真时，这类螺母的模型不需要做过度的细节简化，要保留螺纹牙型的基本接触特征，才能更准确地模拟螺纹副在受拉、受振情况下的应力分布，尤其是在承受交变载荷的连接部位，螺纹牙根处的应力集中是连接失效的高发位置，准确的模型结构能帮助工程师提前判断连接的可靠性，提前做出防松设计的调整，比如搭配止动垫圈、螺纹胶使用时，也能通过模型的尺寸匹配确认配套零件的安装空间是否足够。
