三级减速齿轮传动变速箱结构设计

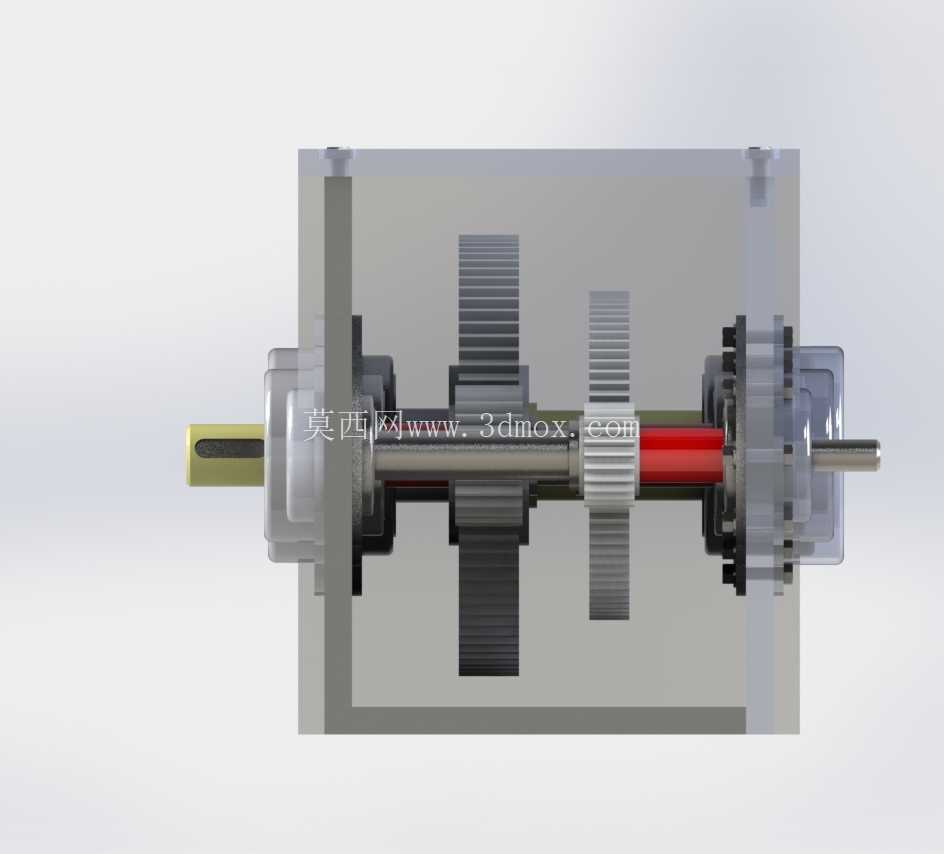

　　在中小功率传动系统的实际应用场景中，这类定轴齿轮减速变速箱常被配套在轻工输送设备、小型实验台架、非标自动化生产线的动力输入端，承担匹配原动机输出转速与执行端工作转速的核心作用，解决常规驱动电机转速过高、输出扭矩不足无法直接驱动负载的问题。从结构布局来看，该变速箱采用两级平行轴直齿圆柱齿轮传动，输入轴与输出轴呈平行布置，箱体内腔设置2个大直径从动齿轮与2个小直径主动齿轮，通过齿轮啮合的齿数比匹配实现固定3倍减速比，可将输入端的高转速低扭矩动力转换为低转速高扭矩输出，适配对转速稳定性有一定要求、冲击载荷较小的连续运转工况。

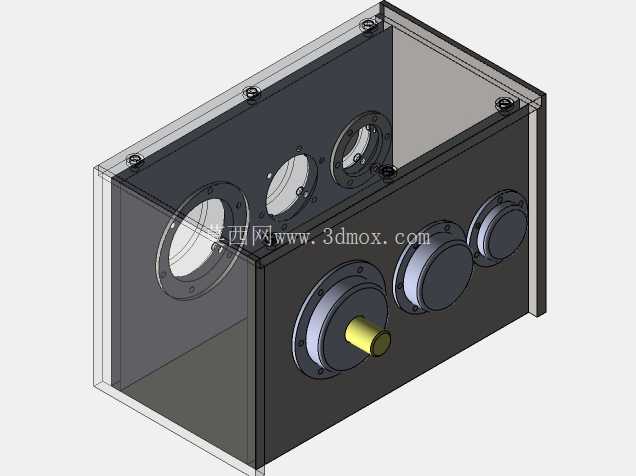

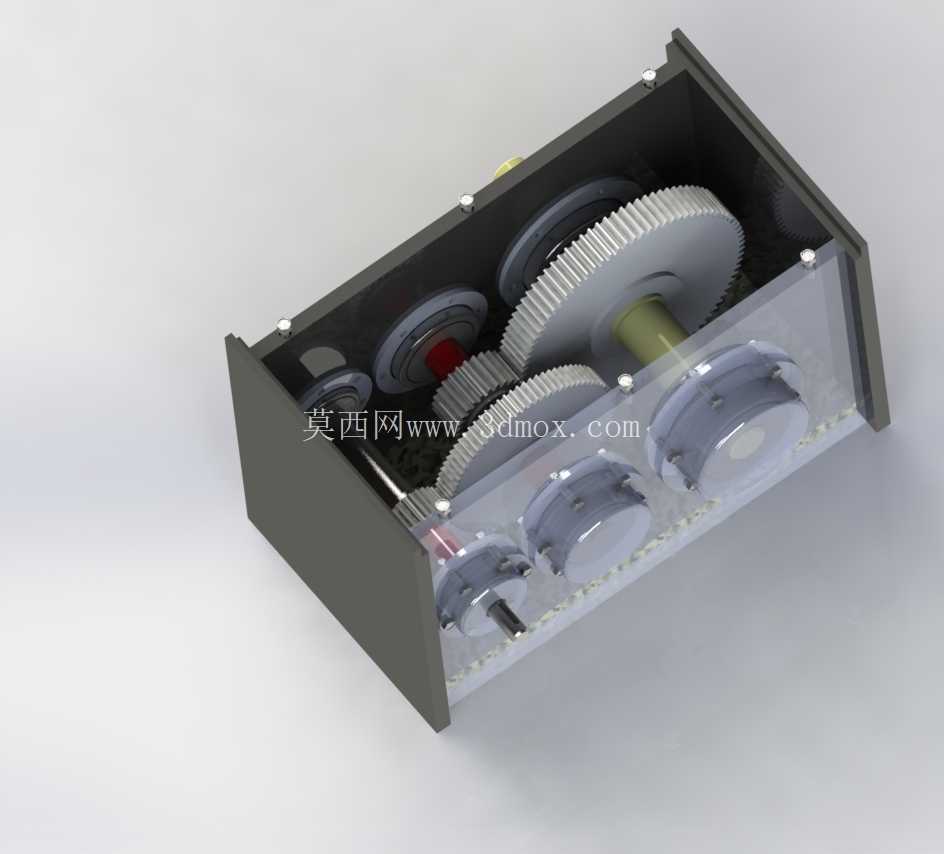

　　设计过程中首先围绕传动比要求完成齿轮参数匹配，在确定总减速比为3的前提下，合理分配两级齿轮的齿数搭配，避免单级传动比过大导致齿轮径向尺寸失衡，同时保证各轴的受力分布相对均匀，减少轴系支撑部位的偏载磨损。箱体采用剖分式与端盖结合的结构形式，一侧为开放式透明端盖便于观察内部齿轮啮合状态，另一侧为封闭金属壳体承担整体结构支撑，输入轴、中间轴、输出轴的支撑位均设计有轴承安装台阶，预留轴承装配与轴向定位的空间，保证轴系运转过程中的同轴度与径向跳动控制在合理范围内。

　　从安装边界来看，该变速箱的箱体外形为规则矩形结构，底部预留有安装固定的连接孔位，可直接通过螺栓连接固定在设备的安装基座上，输入轴端伸出箱体外侧可通过联轴器与驱动电机直连，输出轴端可配套带轮、链轮或联轴器对接后续执行机构，整体安装空间占用紧凑，不需要额外预留过大的检修操作空间，日常维护仅需定期检查箱内润滑脂状态、观察齿轮啮合面的磨损情况即可。齿轮设计阶段充分考虑了传动平稳性要求，直齿圆柱齿轮的齿形参数经过匹配计算，啮合重合度满足连续传动要求，运转过程中不会出现卡滞或传动间断的问题，齿轮与轴的连接采用平键周向定位加轴肩轴向定位的方式，可传递额定工况下的扭矩而不出现相对滑移。

　　箱体的内部腔体预留了足够的润滑脂存储空间，齿轮运转过程中可通过带油方式实现齿面自润滑，不需要额外配置复杂的强制润滑系统，降低了整体结构的复杂度与后期维护成本。在实际选型适配过程中，这类固定减速比的变速箱适合负载波动不大、转速要求固定的传动场景，不需要额外设置变速换挡机构，结构可靠性更高，故障点更少，相比可调速的变速结构成本更低、维护难度更小。轴系设计时对各轴的受力进行了校核，输入轴承受的扭矩最小，轴径尺寸可适当缩小，中间轴同时承受两级齿轮的啮合作用力，轴径与支撑轴承的选型匹配更高的载荷要求，输出轴承受最终放大后的扭矩，轴端的连接尺寸设计考虑了与常见负载连接件的适配性，可直接对接标准规格的传动连接件，不需要额外定制转接结构。箱体的连接部位均设计有密封结构，透明端盖与金属箱体之间通过密封垫实现密封，避免润滑脂泄漏同时阻挡外界粉尘进入箱体内部磨损齿面，各轴伸出端也配套有对应的密封件，适配多粉尘的工业车间使用环境。
