单级正齿轮传动变速箱结构设计

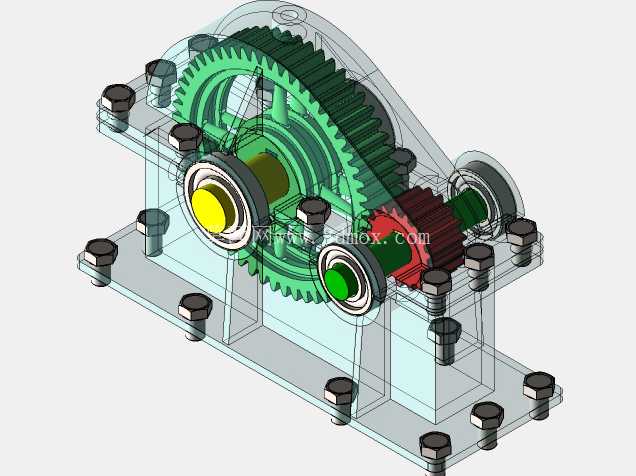

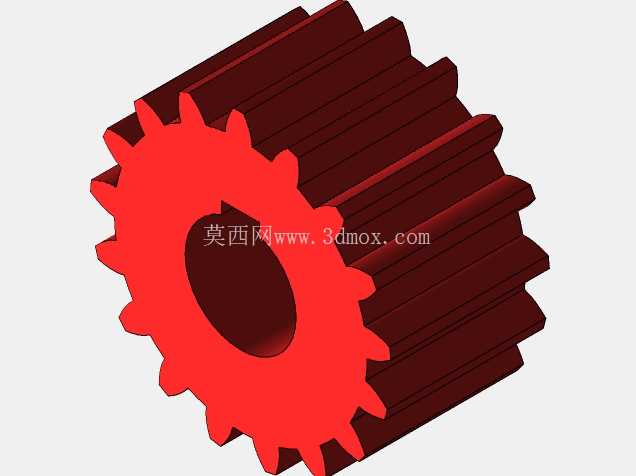

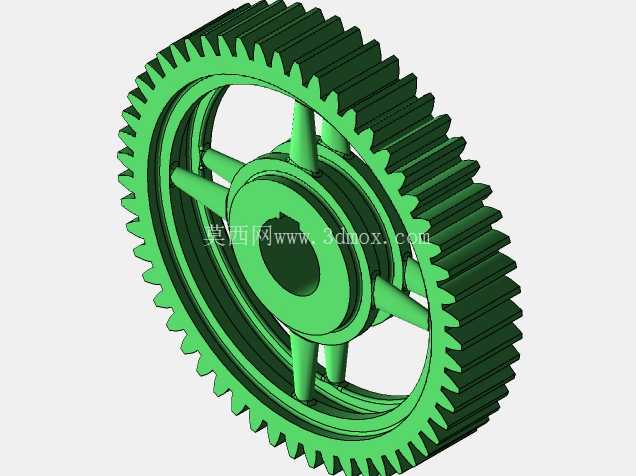

　　这款单级正齿轮变速箱，主要应用在中小功率的动力传输场景中，常见于轻工输送线、小型农用机具、台式加工设备的动力端，用来匹配原动机与工作端的转速差，把电机输出的高转速降低到工作机构需要的区间，同时放大输出扭矩，满足负载端的驱动力需求。从结构布局来看，整体采用剖分式箱体设计，透明化的箱体表达可以清晰看到内部的传动链路：输入轴端搭载小模数正齿轮，与输出轴上的大直径正齿轮形成定传动比啮合，两根轴分别通过深沟球轴承支撑在箱体的轴承座孔内，轴承端通过端盖配合螺栓实现轴向定位，同时预留密封结构的安装位置，避免箱内润滑脂泄漏或者外部粉尘进入啮合区域。

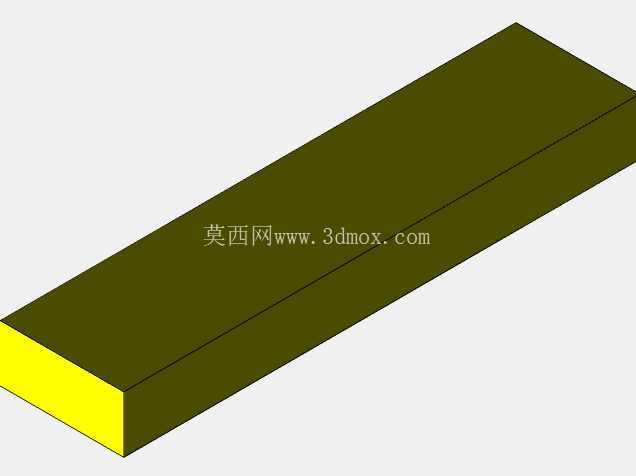

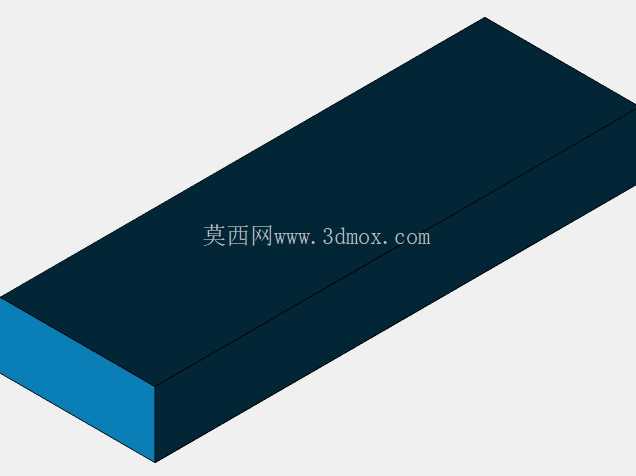

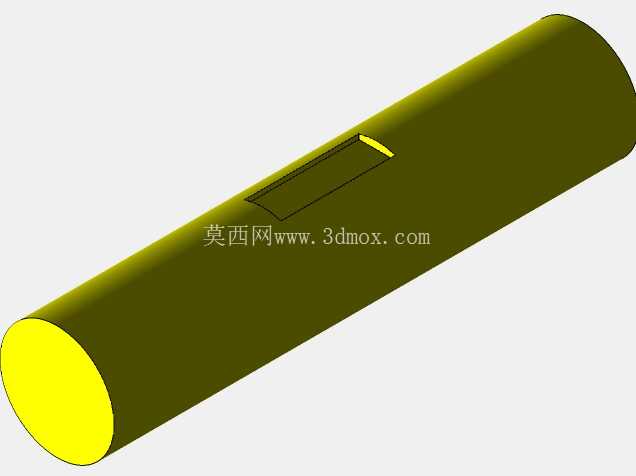

　　设计过程中首先确定的是安装边界，箱体底部采用带螺栓过孔的安装法兰，四个角的沉头孔位置对应通用小型设备的安装基面尺寸，输入轴与输出轴的中心高、轴伸长度、轴径都匹配常规Y系列小型电机以及配套负载的连接尺寸，不需要额外做转接法兰就可以完成装配。齿轮参数的匹配上，按照常用的1:3到1:5的传动比区间做啮合设计，齿宽系数选取常规通用传动的取值范围，保证齿面接触强度与齿根弯曲强度满足连续8小时工作制的负载要求，齿轮与轴的连接采用平键周向固定，轴肩做轴向定位，避免传动过程中齿轮发生窜动影响啮合精度。箱体的连接采用沿箱体结合面均匀布置的内六角螺栓，螺栓间距按照密封面的压强要求设置，保证结合面压紧均匀，不会因为箱体受力变形出现缝隙。

　　在实际选型适配的时候，这款结构可以直接作为小型动力单元的减速模块使用，不需要额外设计传动箱壳体，所有的支撑、密封、连接结构都已经整合在整体装配中，建模过程中所有配合面都保留了合理的公差间隙，轴承与轴、轴承与箱体座孔的配合尺寸符合机械设计手册的推荐公差，装配时不需要做额外的修配就可以完成组装。从维护角度来看，剖分式的箱体设计可以在不拆卸两端轴上连接部件的情况下，直接拆开上盖检查齿轮啮合状态、补充润滑脂，日常维护的操作空间充足，端盖上的固定螺栓采用标准件规格，现场维修不需要特殊工具就可以完成拆装。轴伸端的密封槽位置预留了骨架油封的安装空间，可以根据使用环境的粉尘、湿度情况选择对应材质的密封件，适配不同的工况场景。

　　齿轮的啮合侧隙按照常温工作环境下的推荐值设置，既可以避免热胀冷缩导致的卡齿问题，也能保证传动过程中回程误差控制在小型设备允许的范围内，不会因为侧隙过大导致传动冲击明显。整个装配的所有零部件都采用标准件与通用加工件结合的设计，齿轮、轴、箱体都可以采用常规的机加工工艺完成制造，不需要特殊的加工设备，制造成本可控，适合小批量配套生产使用。在做三维建模的时候，所有的装配约束都按照实际装配关系设置，齿轮副添加了机械配合约束，可以直接做运动仿真，模拟动力输入后的转速传递过程，方便设计人员验证传动比是否匹配设计要求，检查运动过程中是否存在零部件干涉，尤其是端盖、螺栓与旋转部件之间的间隙是否满足安全距离要求，避免实际装配后出现运动卡滞的问题。安装基面的平面度在建模时做了形位公差的标注参考，实际加工时需要保证该面的平面度要求，避免安装后箱体发生变形，导致轴承孔同轴度超差，加剧轴承与齿轮的磨损。
