立式不锈钢烧烤设备结构设计方案

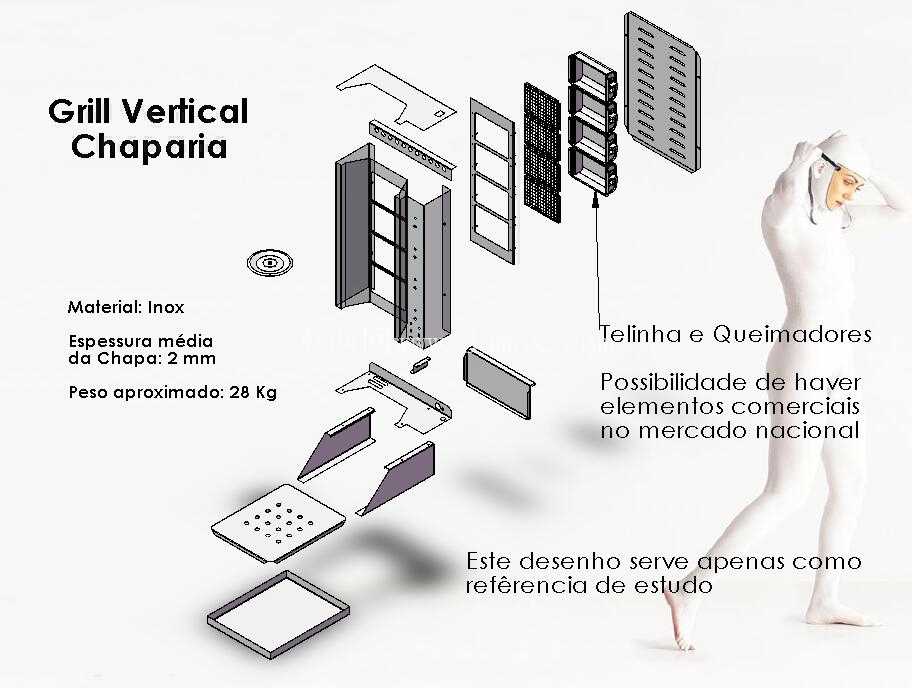

　　这款立式烧烤设备的结构设计，核心围绕商用场景下的空间利用率与操作便捷性展开，区别于传统卧式烤炉的占地问题，垂直布局的结构能够在更小的门店操作面宽下实现同等烤制容量，适配街边小吃档口、小型特色餐饮门店的后厨与前场明档操作需求，尤其适合希腊烤肉这类需要垂直热源烤制的餐品制作，烤制过程中油脂可顺着食材自然滴落，减少油烟积聚与焦糊残留。从结构拆分来看，整机采用2mm厚度不锈钢板材作为主体基材，整体预估重量控制在28kg左右，既保证了结构强度避免长期高温下的形变，也兼顾了设备移动清洁时的可操作性，不会因过重导致单人无法挪动调整位置。

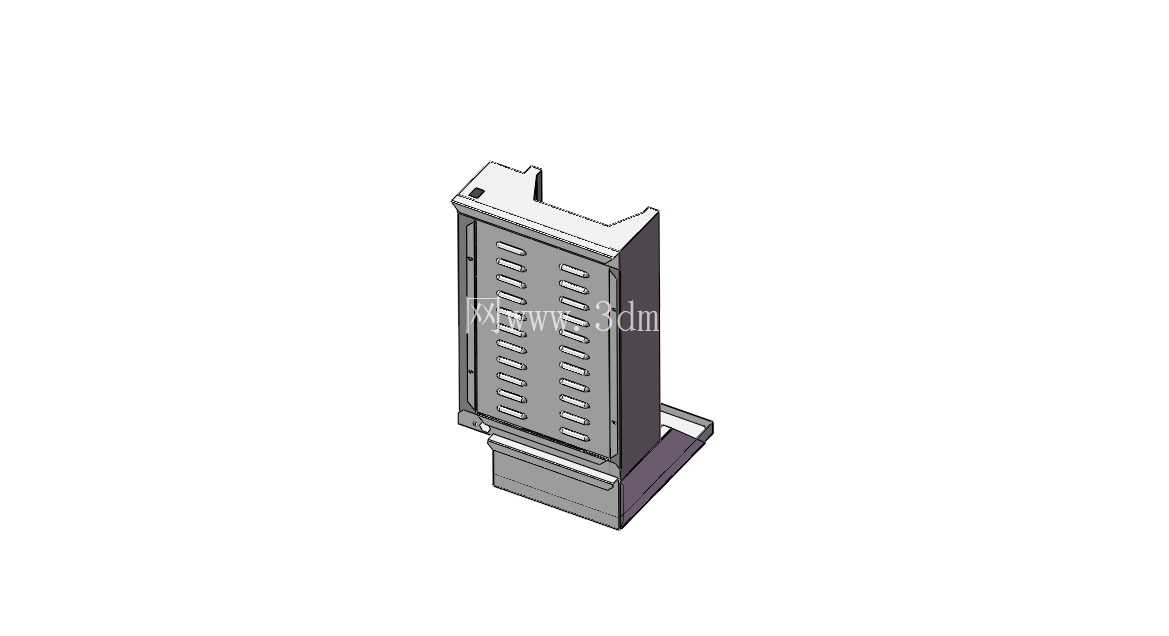

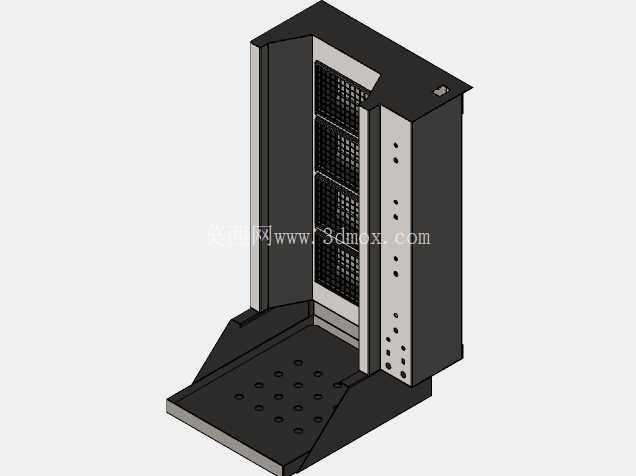

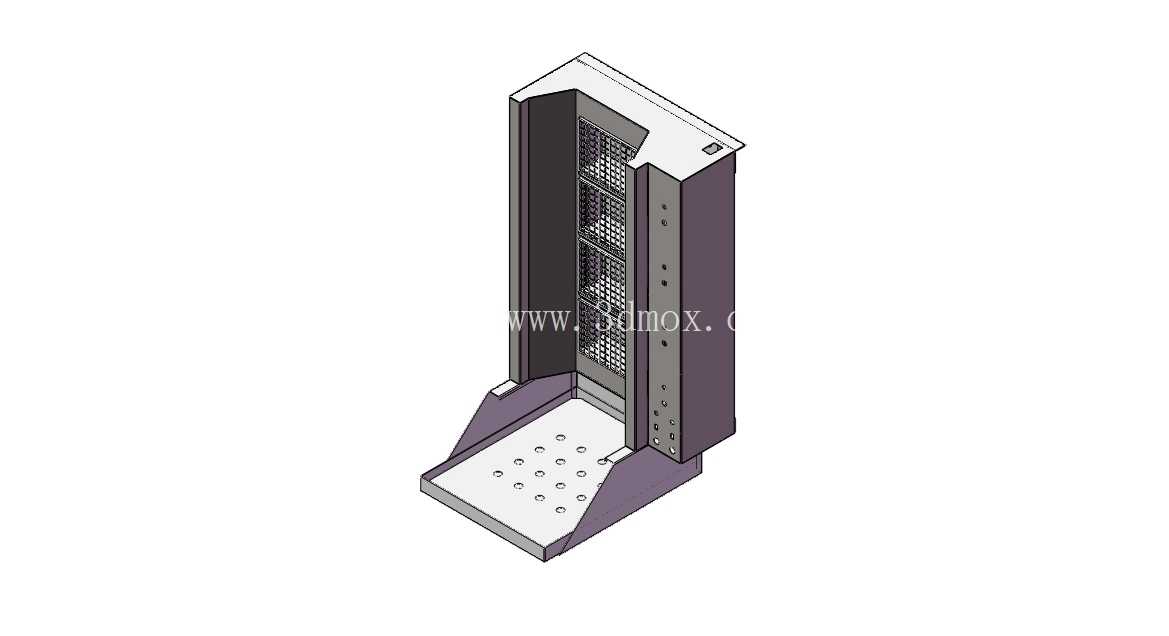

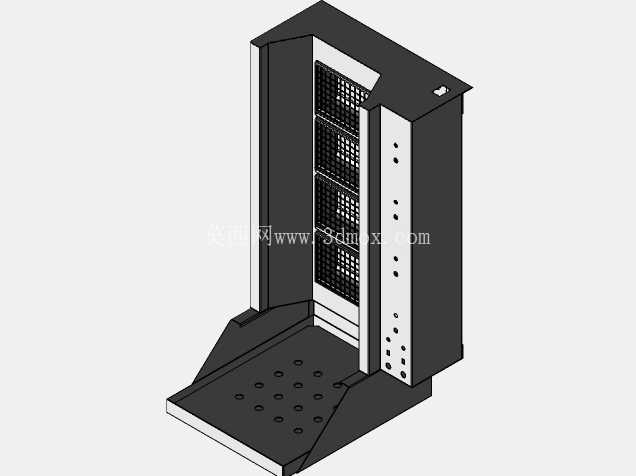

　　设备主体框架采用折边咬合加局部点焊的连接方式，减少外露焊缝，避免长期使用过程中焊缝位置藏污纳垢或者被油烟腐蚀出现锈迹，框架侧边预留的安装位可适配不同规格的烤网与置物托架，操作人员可根据烤制食材的尺寸更换对应承载部件，无需额外打孔改造。热源区域与食材承载区做了分层隔离设计，顶部的格栅挡板既可以阻挡明火直接上窜接触食材表层导致烤焦，也能起到匀流热风的作用，让腔体内不同高度位置的温度差控制在合理范围内，避免同一批次食材出现局部过熟局部未透的问题。设备底部设置了可拆卸的接油盘，抽拉式的结构不需要挪动整机就可以清理烤制过程中滴落的油脂与食物残渣，接油盘边缘做了翻边处理，抽拉过程中不会出现油污洒漏的问题。

　　侧面的控制区域预留了风门调节结构，可根据烤制需求调整进风量，进而控制腔体内的燃烧温度，适配不同食材对火候的要求，从低温慢烤到高温快煎都能通过风门与热源的配合实现。设计过程中充分考虑了商用场景下的维护需求，所有外露的连接件均采用标准不锈钢紧固件，出现部件损坏时不需要定制特殊配件，直接采购标准件即可更换，降低后期运维成本。整机的安装边界控制在0.4平方米左右的占地范围内，高度适配成年人站立操作的舒适区间，不需要弯腰或者抬手过高就可以完成食材翻面、取放的操作，长时间操作也不容易产生疲劳感。设备背部预留了靠墙安装的定位孔，既可以直接放置在操作台面上使用，也可以通过膨胀螺丝固定在墙面，进一步释放台面操作空间，适配不同门店的布局需求。

　　各层烤架的承重经过结构校核，单层可承载10kg左右的食材，满负载状态下框架形变量小于0.5mm，不会出现烤架倾斜滑落的问题。外壳的所有外露边缘都做了卷边钝化处理，避免操作人员在取放食材或者清洁设备时被锋利的板材边缘划伤，符合商用厨具的安全设计规范。
