行星轮系传动结构三维设计模型

这套行星轮系结构在工业传动场景中覆盖范围极广，小到伺服进给机构的减速单元，大到工程机械行走驱动、风电增速箱内部核心传动组，都能见到同构型的设计落地。不同于定轴轮系的传动逻辑，行星轮系将动力分流至多组行星轮同步承载，在相同传动比需求下，整体径向尺寸可以比平行轴定轴结构压缩40%以上，同时承载能力因为多齿啮合的载荷分散特性，能提升2-3倍，非常适合安装空间受限、输出扭矩要求高的设备工况。

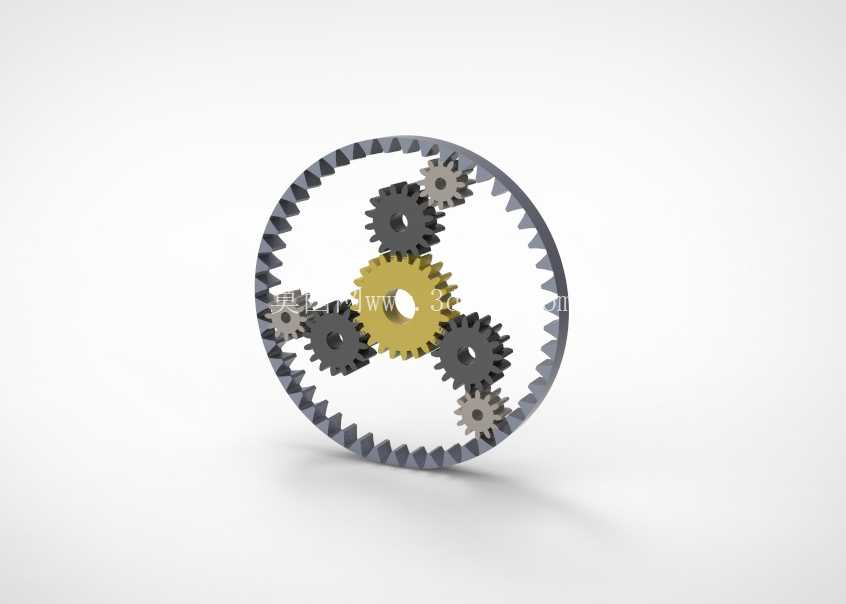

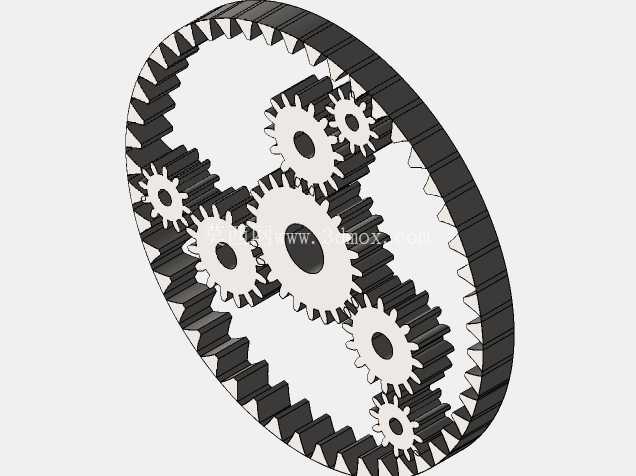

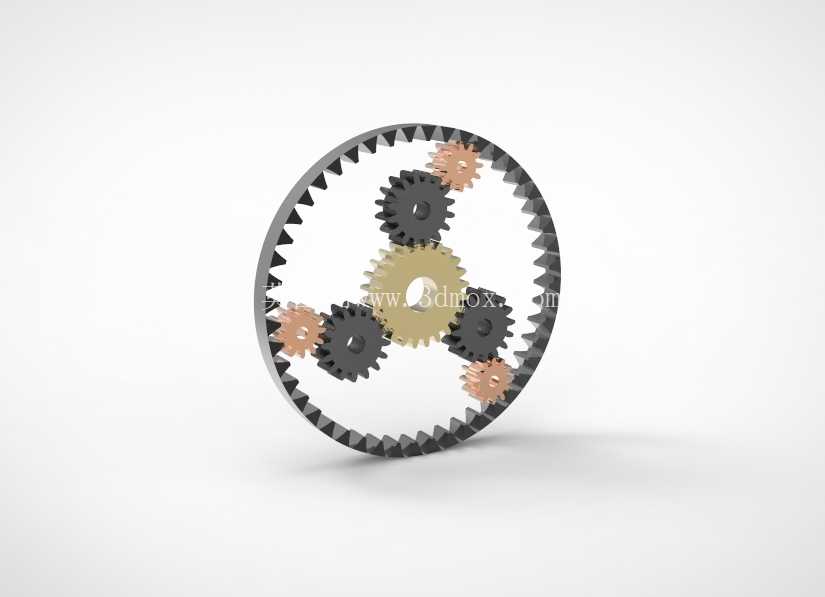

从结构功能来看，这套模型完整还原了NGW型行星轮系的核心组成：最外侧的内齿圈通常作为固定端或者输出端使用，根据不同的传动方案可以切换连接属性，当内齿圈固定、太阳轮输入、行星架输出时，可实现大减速比的动力输出，适配减速传动场景；当行星架固定、太阳轮输入、内齿圈输出时，可实现反向增速传动，常见于小型风电、流体泵组的增速结构。中间的太阳轮作为动力输入核心，与多组行星轮同时外啮合，行星轮通过销轴安装在行星架上，既可以绕自身销轴自转，又能随行星架绕太阳轮轴线公转，这种运动特性让轮系的动力传递更平稳，啮合冲击远小于普通定轴齿轮组，运行时的振动和噪声控制表现更优。

设计过程中首先要匹配的是模数与齿形参数，所有啮合齿轮的模数、压力角必须保持一致，内齿圈的齿顶圆、齿根圆尺寸要和行星轮的啮合间隙控制在合理范围，既要避免侧隙过小导致的卡滞、热胀咬死，也要防止侧隙过大带来的传动回差，对于精密传动场景，比如伺服转台、机器人关节的行星减速结构，侧隙通常要控制在弧分级别。行星轮的数量选择也需要结合承载需求，常规轻载场景用3组行星轮即可满足均载要求，重载场景会增加到4-6组，同时要做行星轮的均载设计，比如采用浮动行星架或者薄壁销轴结构，补偿加工和装配带来的误差，避免单颗行星轮过载断齿。

安装边界方面，这套轮系的轴向尺寸主要由太阳轮宽度、行星轮厚度、内齿圈宽度以及行星架的支撑结构决定，设计时需要预留行星架的输出连接空间，通常行星架输出端会设计成法兰轴或者空心轴结构，方便和后续负载端连接。内齿圈的外圆通常设计有定位止口，用于和减速箱箱体配合安装，止口的同轴度公差需要控制在IT7级以内，避免安装偏斜导致轮系啮合偏载。太阳轮的输入端通常设计成轴伸或者内花键结构，和驱动电机的输出轴连接，连接部位的同轴度、端面跳动公差需要严格控制，否则高速输入时会产生明显的振动。

实际选型应用时，还要考虑轮系的传动效率，NGW型行星轮系的单级传动效率通常能达到97%-99%，远高于蜗轮蜗杆等减速结构，适合长时间连续运行的工况，能有效降低动力损耗。如果需要更大的传动比，可以采用多级行星轮系串联的结构，每一级都按照相同的行星传动逻辑设计，不过多级串联时要注意每一级的载荷分配，前级因为转速高、扭矩小，齿轮模数可以适当选小，后级转速低、扭矩大，需要加大模数和齿宽来提升承载能力。另外润滑设计也是不可忽略的部分，封闭箱体内的行星轮系通常采用飞溅润滑或者压力润滑，齿轮啮合面、行星轮销轴的转动部位都需要保证润滑油能顺利到达，避免干磨导致的早期失效，在三维建模阶段就要预留出油路、油标的安装位置，同时考虑密封结构的布置，防止润滑油泄漏。
