内燃机骨架活塞连杆组结构设计

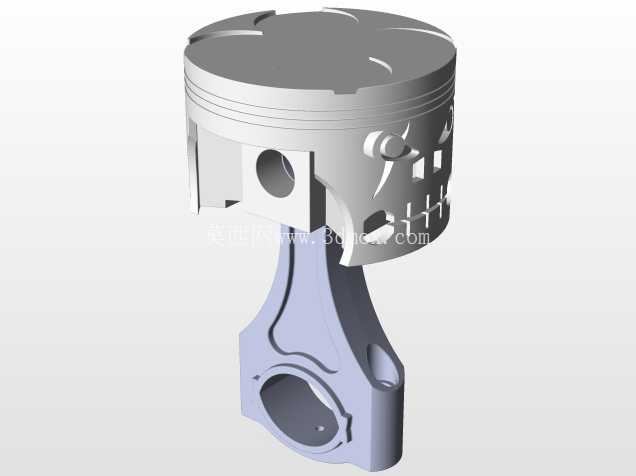

　　这套骨架活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，主要承担气缸内燃烧压力传递、往复运动向旋转运动转换的核心功能，广泛适配小排量通用汽油机、摩托车发动机以及小型通用动力设备的动力输出场景。从实际工况适配角度出发，活塞头部采用了三道环槽的结构设计，顶部两道环槽用于安装气环，实现燃烧室与曲轴箱的高压燃气密封，最下方环槽安装油环，负责刮除气缸壁多余润滑油，避免机油窜入燃烧室参与燃烧，环槽的轴向宽度与径向深度均按照常规活塞环的通用安装尺寸设计，可直接适配市售标准规格活塞环，无需额外定制密封件。

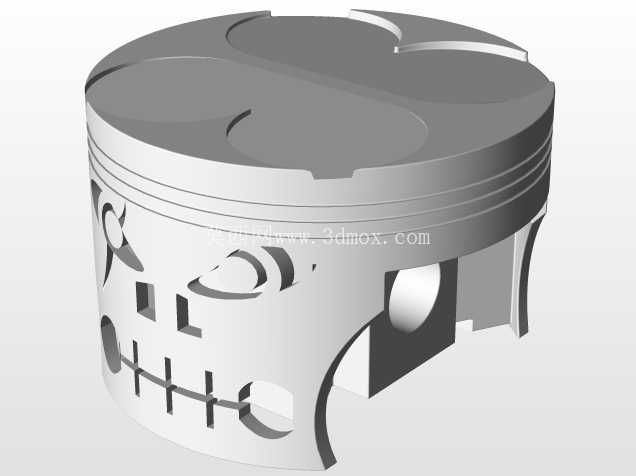

　　活塞顶部采用浅凹坑的平顶改型设计，在不改变压缩比设计基准的前提下，优化了燃烧室混合气的涡流形成路径，能够让油气混合更充分，提升燃烧效率，同时顶部边缘做了小尺寸倒角处理，避免活塞运动到上止点时与气门开启轨迹发生干涉，适配顶置气门的配气机构布局。活塞销座部分采用了偏置设计，销孔中心相对活塞中心向做功冲程侧偏移微小距离，能够有效降低活塞换向时对气缸壁的敲击噪声，同时销孔内部预留了卡簧安装槽，用于固定活塞销的轴向位置，防止活塞销轴向窜动刮伤气缸内壁。

　　活塞裙部采用了变椭圆的型线设计，冷态下裙部截面为椭圆，长轴垂直于活塞销轴线方向，热态膨胀后裙部能够趋近正圆，保证活塞在气缸内的配合间隙均匀，避免冷态敲缸、热态拉缸的问题，同时裙部表面做了轻量化的镂空减材处理，在保证结构强度的前提下降低了活塞整体往复质量，减小曲轴运转的惯性负荷。连杆部分采用工字形截面的杆身设计，在相同截面面积下拥有更高的抗弯抗扭强度，能够承受活塞传递的爆发压力以及往复运动产生的惯性力，连杆小头端加工有活塞销安装孔，孔内预留了衬套压装的过盈量，可安装铜质衬套降低活塞销的转动磨损，连杆大头端采用分体式设计，通过连杆螺栓与连杆盖连接，可直接安装在曲轴的连杆轴颈上，大头孔内预留了轴瓦安装的定位槽，保证轴瓦安装后不会发生周向转动。

　　从安装边界来看，活塞的外径尺寸按照常规小排量内燃机的气缸直径匹配设计，活塞总高度满足活塞在上、下止点位置时，环槽不会超出气缸工作镜面范围，连杆的中心距尺寸经过严格核算，保证活塞运动到上止点时顶部与气缸盖之间留有合理的压缩余隙，运动到下止点时活塞裙部不会碰撞曲轴平衡块。整套结构的运动轨迹经过运动仿真校核，活塞在全行程内的摆动量、连杆的摆角范围均在合理设计区间内，不会出现运动干涉问题，各连接部位的受力经过有限元分析验证，在发动机额定转速的爆发压力下，应力分布均匀，没有应力集中的薄弱区域，可直接用于通用动力设备的发动机结构参考、教学演示模型搭建以及逆向设计的基准参考。
