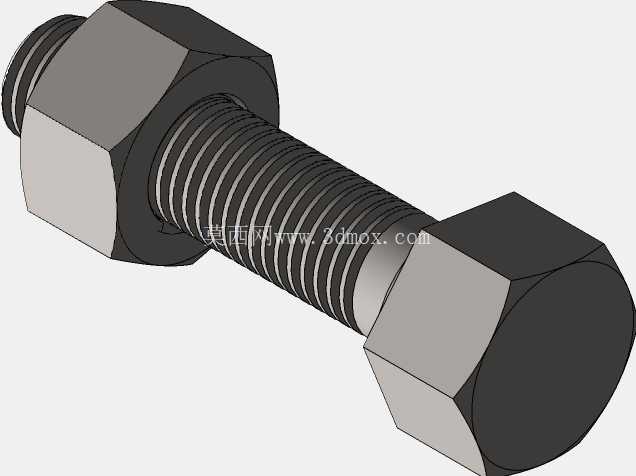

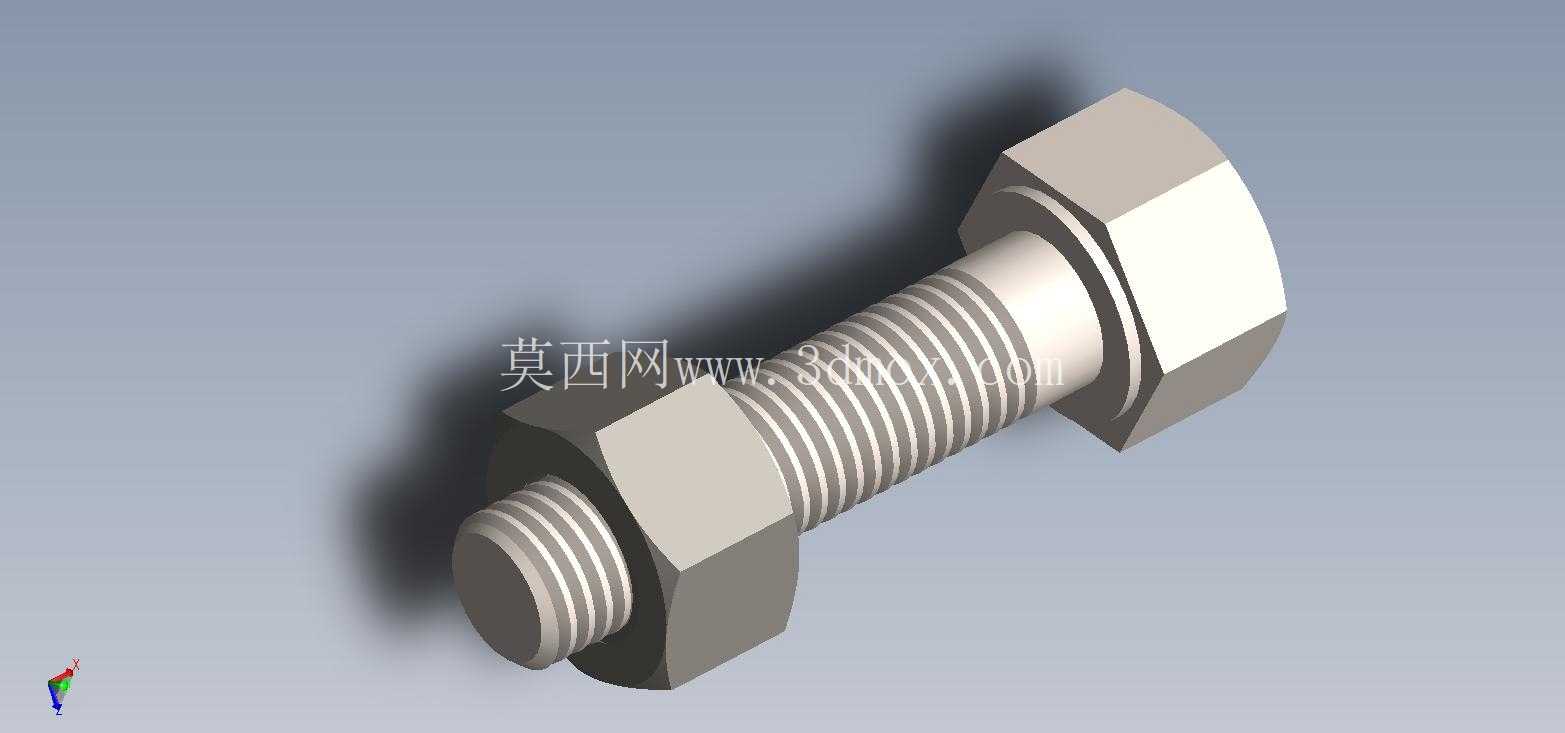

六角头螺栓配六角螺母紧固连接件

　　在各类机械装配、钢结构搭建、机电设备安装、工装夹具调试场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，这套六角头螺栓搭配六角螺母的组合，是工业装配场景中最通用的可拆卸紧固方案。从设计逻辑来看，这类紧固件的核心设计目标是实现可靠的轴向压紧力传递，同时保证反复拆装后的连接稳定性，建模过程中首先要明确螺纹副的配合公差，外螺纹与内螺纹的中径偏差需要符合普通螺纹公差标准，避免出现啮合过紧卡滞或者间隙过大导致连接松脱的问题。六角头的外形设计充分考虑了现场装配的通用性，不管是使用开口扳手、套筒扳手还是活动扳手，都能找到稳定的施力面，头部的六角对边尺寸、厚度都需要匹配对应螺纹规格的标准参数，保证扳手施力时不会出现打滑、棱角崩损的问题。螺栓杆部的设计区分了光杆段与螺纹段，光杆段主要承受装配后的剪切载荷，当被连接件存在横向交变载荷时，光杆与安装孔的配合精度会直接影响连接的抗剪切能力，螺纹段的长度需要匹配被连接件总厚度、螺母厚度以及防松垫圈的安装空间，保证螺母拧紧后至少有2到3牙螺纹露出螺母端面，避免螺纹啮合长度不足导致的滑牙失效。配套的六角螺母采用等厚设计，内螺纹与螺栓外螺纹实现完整啮合，螺母的承压面做了平面度处理，装配时与被连接件表面或者垫圈表面完全贴合，避免局部应力集中导致的螺母压溃或者预紧力损失。

　　从安装边界来看，这类紧固件的安装需要预留足够的扳手操作空间，螺栓穿入方向需要根据现场装配空间确定，六角头侧与螺母侧都需要预留至少对应扳手回转半径的操作空间，避免出现装配到位后无法拧紧或者后期维护无法拆卸的问题。在不同的应用场景下，这套连接件可以搭配不同的辅助元件使用，比如存在振动载荷的设备上，可以搭配弹簧垫圈、止动垫圈或者双螺母结构实现防松，有密封要求的场景下可以搭配密封垫圈实现接合面的密封，被连接件表面硬度较低时，可以搭配平垫圈增大承压面积，避免拧紧过程中压伤被连接件表面。

　　建模过程中对螺纹的处理兼顾了工程实用性与显示效果，对于常规装配示意场景，可以采用装饰螺纹线简化模型提升装配体运行效率，当需要做有限元受力分析、螺纹啮合强度校核时，则需要绘制精确的螺纹牙型轮廓，保证仿真结果的准确性。螺栓头部与杆部的过渡位置做了圆角处理，避免截面突变导致的应力集中，这个位置是螺栓承受拉弯复合载荷时最容易出现断裂失效的区域，圆角半径的取值需要符合对应强度等级螺栓的标准要求，不能为了建模方便直接做直角过渡。螺母的棱角位置做了微小的倒角处理，既可以去除加工过程中的毛刺，也能避免装配时棱角划伤操作人员，同时引导螺母顺利对准螺栓螺纹开始旋合。

　　在实际选型过程中，需要根据被连接件的总厚度确定螺栓的公称长度，根据连接需要承受的拉载荷、剪切载荷确定螺栓的公称直径与性能等级，不同性能等级的螺栓对应不同的抗拉强度与屈服强度，不能以低等级螺栓替代高等级螺栓使用，也不需要过度选用高等级螺栓造成成本浪费。这套连接件的三维模型可以直接用于各类装配体的虚拟装配调试，检查安装过程中是否存在干涉问题，验证扳手操作空间是否充足，也可以导出工程图用于生产加工或者采购选型，在做设备的BOM清单统计时，可以直接调用模型的规格参数快速统计紧固件的用量与规格，减少人工统计的误差。对于做设备维护、工装改造的技术人员来说，这类标准件的三维模型可以快速导入现有设备的装配模型中，验证改造方案中连接位置的可行性，不需要反复现场测量尺寸，大幅提升方案设计的效率。在做装配工艺模拟时，可以通过模型模拟螺栓穿入、螺母旋合、拧紧的全过程，提前发现装配路径上的干涉问题，优化现场装配的工序流程，减少实际装配过程中的返工问题。
