黄铜外螺纹连接式精密喷嘴结构设计

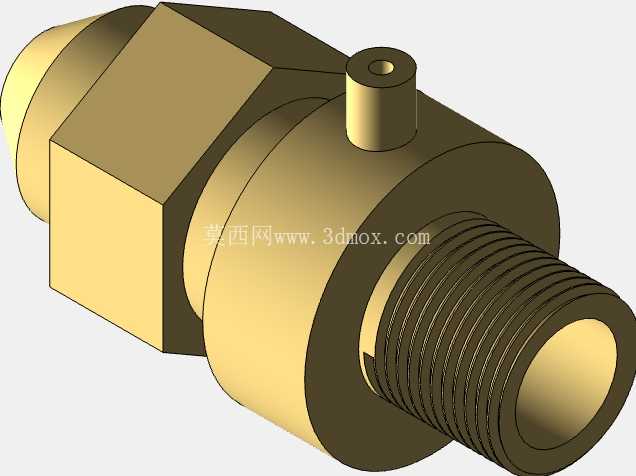

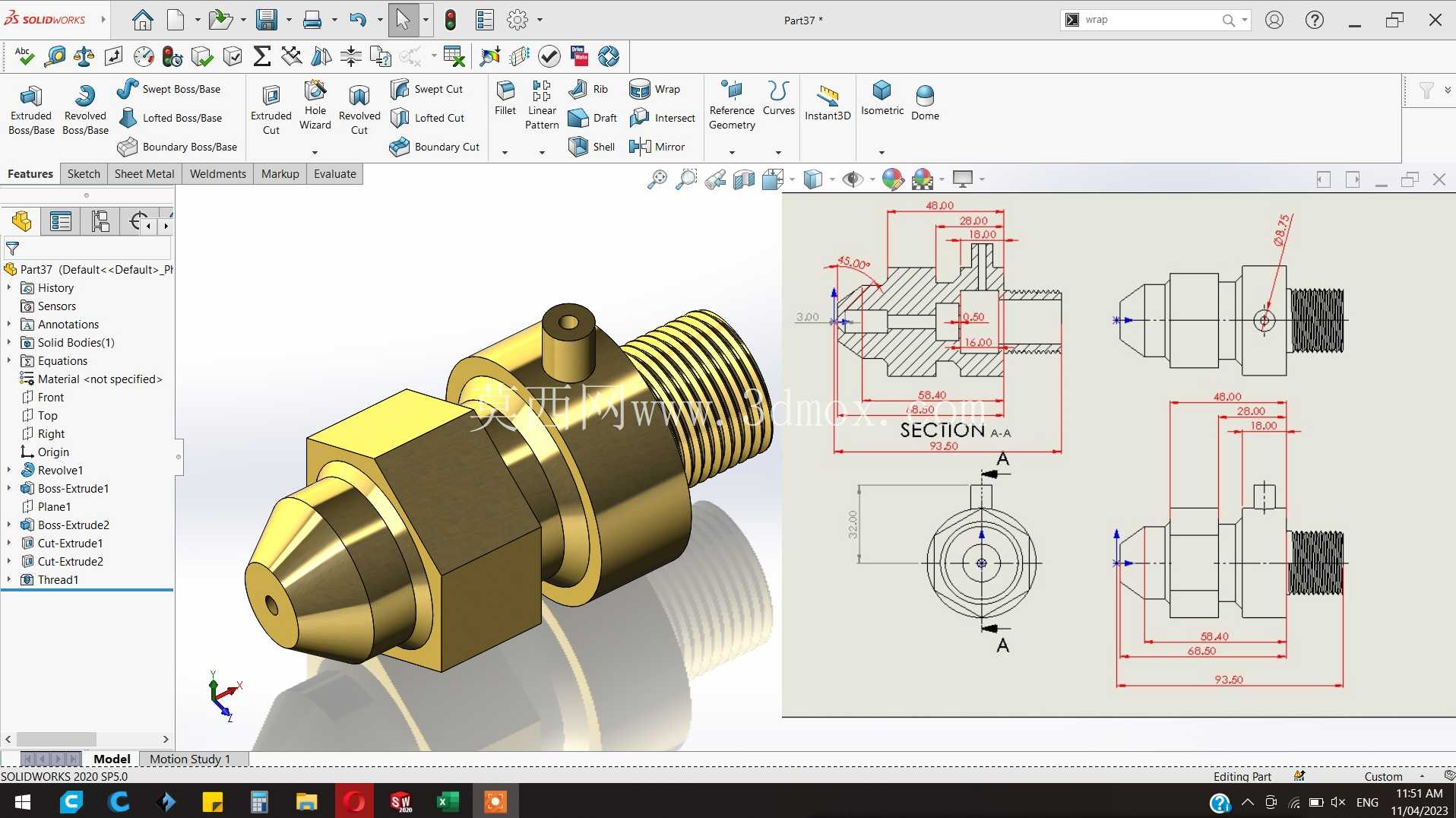

　　这款黄铜材质的喷嘴，核心应用场景覆盖低压流体输送管路的末端喷射环节，常见于小型涂装设备的涂料雾化输出、农业喷淋系统的药液定向喷洒、工业冷却回路的定点冷却液喷射，也可适配小型燃烧装置的燃油雾化供给场景，作为管路系统的终端执行元件，承担流体整流、定向喷射、流量约束的核心作用。从结构设计逻辑来看，整体采用六角主体加外螺纹连接的经典布局，六角段的对边尺寸完全适配标准呆扳手的夹持规格，安装时可直接通过普通扳手施加额定扭矩，无需定制专用工装，能适配绝大多数现有管路的安装操作习惯，降低现场装配的工具适配成本。

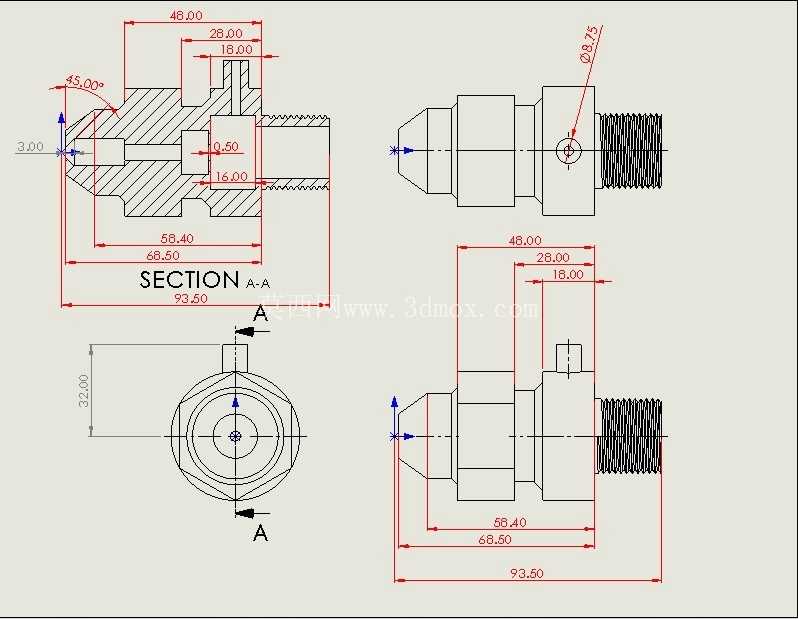

　　外螺纹段采用标准管螺纹规格，螺纹牙型精度满足通用管路的密封连接要求，配合生料带或密封垫圈即可实现无泄漏装配，无需额外加工适配接口，可直接替换同规格的现有喷嘴产品，减少设备改造的加工工作量。喷嘴头部的收敛式流道是整个结构的核心设计点，流道从入口段的等径直腔逐步过渡到出口段的小直径喷孔，过渡段采用平滑圆弧衔接，不存在直角突变结构，能最大程度降低流体在流道内部的紊流损耗，让流体在喷口处形成稳定的层流状态，保证喷射角度的一致性与流量的稳定性，避免因流道突变产生的流体脉动导致喷射范围偏移、流量波动超差的问题。从安装边界尺寸来看，整体轴向长度控制在紧凑区间，六角主体的最大外径小于同通径管路接头的常规外径，安装后不会超出管路的外围轮廓，在密集排布的喷淋管路中不会与相邻喷嘴、管路支架产生干涉，可满足小间距多喷嘴阵列的排布需求。喷嘴头部的喷孔端面采用垂直于轴线的平面设计，安装后喷孔方向与管路轴线保持同轴，无需额外调整喷射角度，只要保证管路安装的同轴度即可实现精准定向喷射，减少现场安装的角度校准工作量。

　　材质选用黄铜合金，一方面利用黄铜优异的切削加工性能，可实现高精度流道与螺纹的加工成型，保证各尺寸的形位公差满足设计要求，另一方面黄铜的耐腐蚀性可适配水、弱酸碱溶液、轻质燃油等多种常见流体介质，长期使用不会出现锈蚀卡滞、流道堵塞的问题，后期维护时可轻松从管路上拆卸，不会因锈蚀与管路接头粘连。在结构细节处理上，六角段与外螺纹段、六角段与喷嘴头部的衔接位置都设计了退刀槽结构，既给螺纹加工、外圆车削提供了退刀空间，保证各加工面的尺寸精度，也能减少衔接位置的应力集中，在安装拧紧时不会因应力突变导致衔接位置开裂，提升产品的结构强度与使用寿命。

　　喷嘴内部的流道粗糙度控制在较低水平，流体流经时的阻力损失小，相同入口压力下可获得更高的出口流速，提升喷射的射程与雾化效果，针对不同的喷射需求，仅需更换不同喷孔直径的头部结构即可，主体连接部分可通用，降低系列化产品的加工成本。在实际选型适配时，可根据管路的工作压力、所需喷射流量、喷射角度要求匹配对应的喷孔直径，外螺纹规格可直接对应现有管路的接口尺寸，无需额外加装转换接头，整体结构的通径设计与同规格管路的通径保持匹配，不会出现通径突变导致的压力损失过大问题，保证整个管路系统的压力稳定。
