金属切削加工用车刀三维结构设计

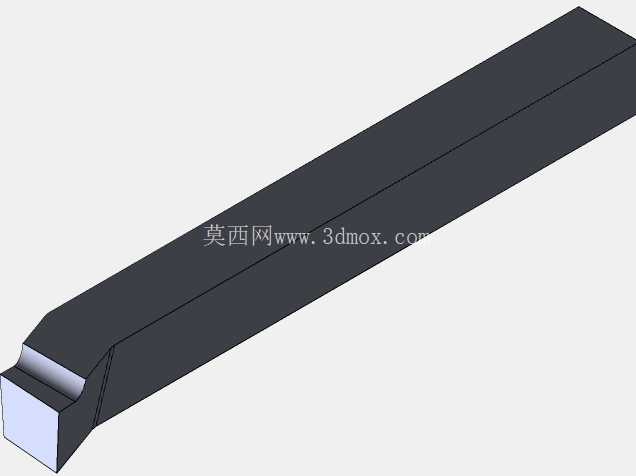

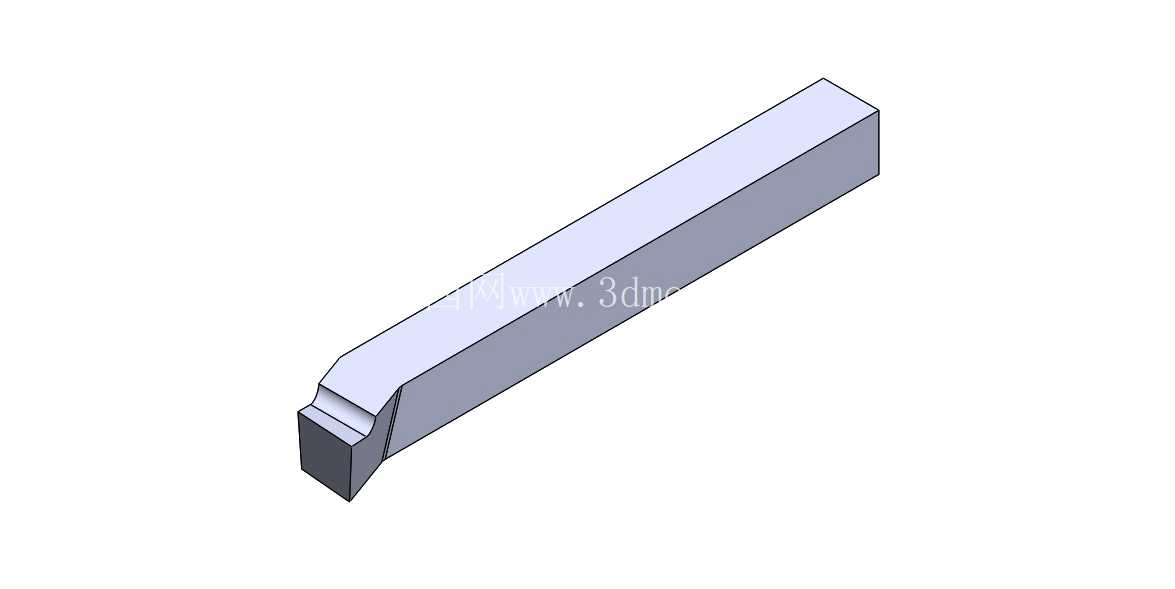

　　在常规金属切削加工场景中，外圆车削、端面车削、台阶成型加工是卧式车床、数控车床最常见的加工工序，这类工序的加工精度、表面质量以及加工效率，很大程度上取决于车刀自身的结构设计合理性。这款车刀的刀体采用整体长方体结构设计，这种规整的刀身截面首先是为了适配标准车床刀架的装夹槽尺寸，常规卧式车床的方刀架装夹槽通用尺寸对应标准刀杆截面，设计时将刀身宽度、高度控制在通用装夹公差范围内，不需要额外加装变径套或者非标垫块就能直接装夹，装夹时只要保证刀体伸出长度不超过刀身高度的1.5倍，就能有效避免切削过程中出现刀体振颤，减少加工表面的振纹产生。从切削端的结构来看，这款车刀的切削刃部分做了针对性的角度设计，主切削刃承担主要的金属切除工作，副切削刃负责修光已加工表面，刀尖处做了微小的过渡圆角处理，这个圆角的大小直接影响刀尖的散热性能和加工表面粗糙度，圆角过小会导致刀尖强度不足，断续切削时容易出现崩刃，圆角过大则会增大切削抗力，引起工艺系统振动，设计时针对普通碳钢、合金钢的半精加工场景，将刀尖圆角控制在合理区间，兼顾刀具寿命和加工表面质量。

　　刀体的材料部分，刀杆采用刚性较好的合金结构钢，保证装夹后的整体刚性，切削部分的几何角度经过反复校核：前角的设计兼顾切削锋利度和刃口强度，加工塑性材料时合适的前角能减少切屑变形，降低切削热的产生；后角的设计则是为了减少刀具后刀面和工件已加工表面之间的摩擦，后角过小会加剧后刀面磨损，过大则会削弱刃口强度，针对半精加工的切削参数区间，后角取值匹配中等进给量、中等切削速度的加工工况。在实际安装使用时，需要注意车刀的刀尖高度必须和车床主轴回转中心对齐，刀尖过高会导致实际工作后角变小，加剧后刀面摩擦，刀尖过低则会导致实际工作前角变小，增大切削抗力，甚至在切削力作用下出现扎刀现象。

　　这款车刀的结构设计没有采用复杂的机夹可转位结构，整体式的刀身结构更适合小批量加工、修配加工场景，刀具磨损后可以通过手工刃磨恢复切削性能，不需要更换刀片，对于小型加工车间、维修类加工场景来说适配性更强。从排屑的角度来看，切削刃前端的断屑结构设计能够引导切屑按照预定方向卷曲折断，避免长切屑缠绕在工件或者刀架上，减少加工过程中的安全隐患，同时也能避免长切屑刮伤已加工表面。在加工外圆台阶时，车刀的主偏角设置适配台阶面的垂直加工需求，不需要额外转动刀架角度就能直接完成台阶端面和外圆面的连续加工，减少工序中的换刀、对刀时间。

　　刀身的长度设计也考虑了常规车床的加工行程，足够的刀身长度能够适配不同大小的刀架安装位置，即使是在刀架需要安装多把刀具完成工序集中加工时，也不会和相邻刀具产生干涉。从受力角度分析，切削过程中产生的主切削力垂直向下作用在刀头上，刀体的长方体截面能够提供足够的抗弯截面模量，避免刀体在大切深加工时出现弯曲变形，保证切削深度的稳定性，进而保证加工尺寸的一致性。刃磨这款车刀时，需要依次刃磨主后刀面、副后刀面、前刀面，最后修磨刀尖圆角，刃磨过程中要注意冷却刀头，避免刀头部分因为过热出现退火，降低刀具硬度和使用寿命。在实际生产场景中，这类车刀常被用于轴类零件、盘类零件的半精加工工序，能够稳定获得IT7-IT8级的加工精度，表面粗糙度可以达到Ra1.6-Ra3.2，满足常规机械零件的装配精度要求。针对不同的加工材料，只需要调整对应的切削参数，不需要更换刀具结构，加工45号钢时可以采用中等切削速度配合乳化液冷却，加工铝合金材料时可以适当提高切削速度，采用煤油作为冷却润滑液，都能获得不错的加工效果。
