DIN5482标准矩形花键轴传动构件

　　在机床进给传动、工程机械动力传输、重载变速箱的动力传递链路中，花键轴是承担扭矩传递、轴向滑动导向的核心基础构件，本次建模的DIN5482标准花键轴，针对模块2、齿数22、公称尺寸45x41的应用场景做了全参数化的结构还原，完全贴合德标花键的齿形公差、配合尺寸要求。从实际设备应用场景来看，这类中小模数的矩形花键，常被用在需要轴向滑移的传动副中，比如机床变速箱的滑移齿轮配合轴段、农用机械的动力输出连接轴、自动化设备的直线进给传动构件，相比平键连接，它的齿面接触面积更大，承载均匀性更好，能在承受大扭矩的同时，允许配合件沿轴向做精准滑移，不会出现平键连接常见的键槽应力集中、滑移卡滞的问题。

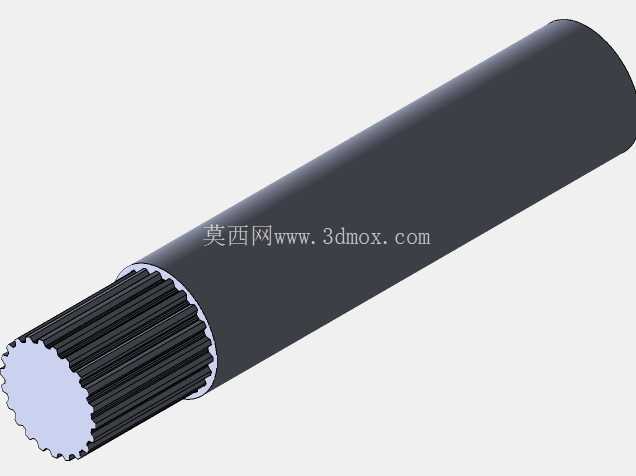

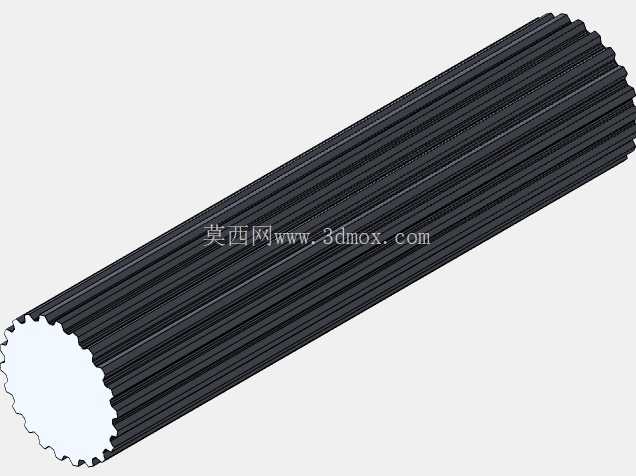

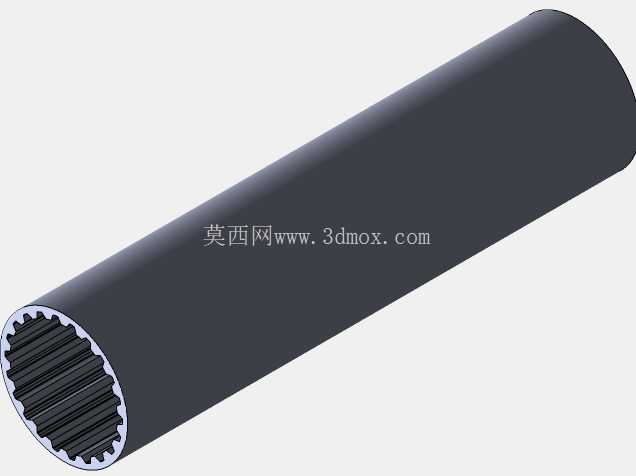

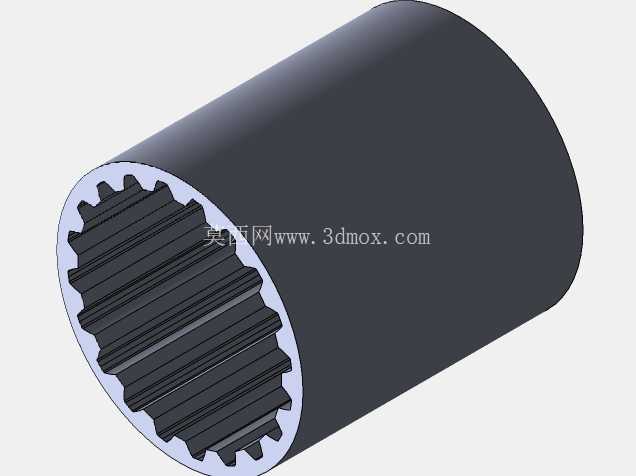

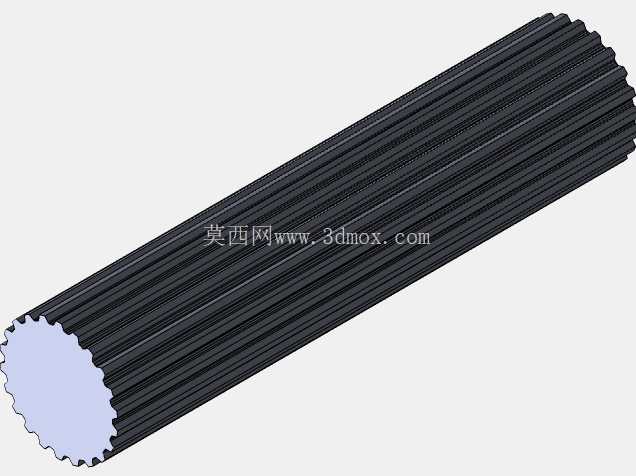

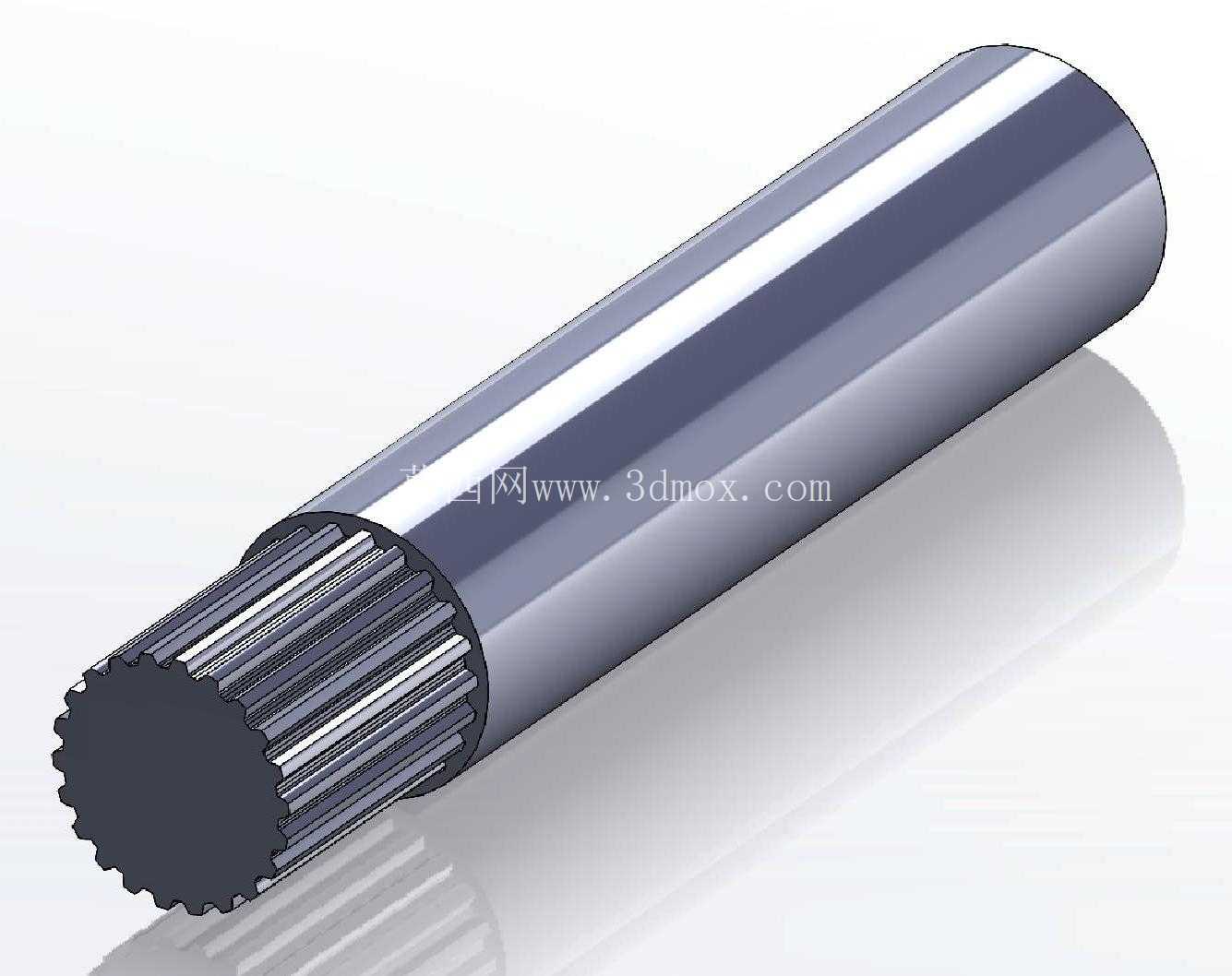

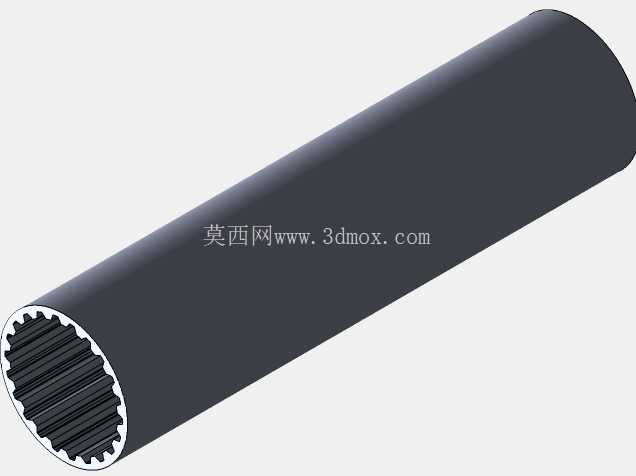

　　做这个构件的三维建模时，首先要明确齿形的成型逻辑，DIN5482标准的矩形花键齿侧为平行直边，齿根和齿顶的过渡圆角有明确的公差要求，建模时不能直接用拉伸切除做简单的齿形，要先根据标准参数计算出齿厚、齿距、大径小径的实际尺寸，先做出单个齿的齿廓草图，通过圆周阵列得到全齿结构，再对齿根位置做统一的圆角过渡，避免后续做有限元分析时出现应力奇异点。从安装边界来看，这个花键轴的配合段公称大径为45mm，小径为41mm，22个齿均匀分布在轴端，配合长度根据实际装配需求可以做轴向延伸，建模时预留了光轴段的结构延伸接口，方便设计人员根据不同设备的安装距调整轴段长度，不需要重新绘制齿形部分。

　　齿面的配合公差按照滑动配合的要求做了参数化预留，齿侧间隙控制在标准允许的范围内，既保证滑移时的顺畅度，又不会因为间隙过大导致传动反向间隙超差。在实际设备运行中，这类花键轴的失效形式大多是齿面磨损、齿根断裂，所以建模时特意还原了齿根的过渡圆角结构，设计人员可以直接基于这个模型做有限元强度校核，模拟不同扭矩负载下的齿面应力分布，优化热处理工艺的参数，比如齿面高频淬火的硬化层深度，匹配实际工况的负载要求。和渐开线花键相比，矩形花键的加工工艺更简单，用普通的铣床、磨床就能完成齿形加工，成本更低，对中小负载、需要频繁滑移的传动场景适配性更好，比如手动变速箱的换挡齿轮配合轴，用这类矩形花键就能实现换挡时的顺畅滑移，同时传递发动机输出的扭矩。

　　建模时还考虑了装配干涉的问题，花键轴的导入端做了微小的倒角结构，方便装配时花键套的导入，不会出现齿端磕碰导致的装配卡滞，光轴段和花键段的过渡位置也做了卸荷槽设计，减少轴段变径位置的应力集中，提升轴的抗疲劳寿命。在做结构选型时，设计人员可以直接基于这个模型调整齿数、模数参数，适配不同的扭矩传递需求，比如需要更大承载能力时，可以增大模数、增加齿数，调整大径小径尺寸，不需要从零开始绘制齿形，大幅缩短传动系统的设计周期。这类花键轴的同轴度要求很高，建模时所有齿形的阵列基准都和轴的回转中心完全重合，保证后续导出工程图时，形位公差的标注基准统一，加工时能直接以轴两端的中心孔作为定位基准，保证齿圈的径向跳动公差符合设计要求。
