苏格兰轭直线往复转换机构结构

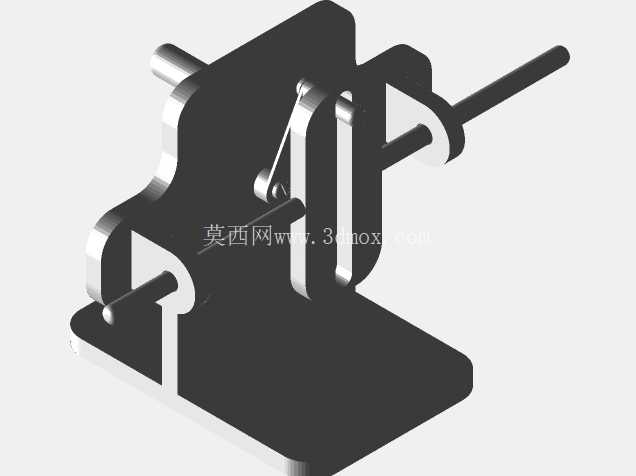

　　在自动化装配、小型冲压工位以及教学演示场景中，经常需要将连续旋转输入转换为规律的直线往复输出，常规曲柄滑块机构存在侧推力大、滑块磨损快的问题，而苏格兰轭机构通过十字滑槽的刚性约束，能让输出端获得纯正弦规律的直线运动，大幅降低侧向载荷对导向部件的损耗。这套苏格兰轭结构采用立式底板加水平安装基座的布局，所有运动部件都集成在一体化的安装底座上，不需要额外搭建支撑框架，直接通过底座的四个沉头孔就能固定在实验台或者设备机架上，安装边界控制在极小的范围内，适合在紧凑的工位空间里部署。

　　从功能实现来看，输入端的金属圆轴贯穿两侧的支撑轴承座，轴上固定的偏心销嵌入轭板的竖直滑槽内，当输入轴连续旋转时，偏心销会在滑槽内上下滑动，同时带动轭板沿着水平方向做往复直线运动，轭板的输出端可以直接连接执行元件，比如小型冲头、送料推杆或者标记头，运动过程中没有急回特性，往复行程的速度变化完全对称，适合对运动平稳性要求高的工序，比如薄料的压印、小件的定距送进。

　　设计思路上，支撑部分采用了高刚度的L型立式支座，两个轴承座分别布置在支座的上下两端，保证输入轴的支撑跨距足够，避免长轴高速旋转时出现挠曲变形；轭板的滑槽部分做了加宽处理，偏心销和滑槽的配合面预留了合理的间隙，既不会因为过紧出现卡滞，也不会因为间隙过大产生运动冲击，轭板和水平导向杆之间采用刚性连接，导向杆穿过支座前端的导向套，全程做直线运动，没有额外的偏转自由度。从安装尺寸来看，整个机构的底座宽度和深度都控制在常规实验模组的通用尺寸范围内，输入轴的轴端做了标准的圆轴段，可以直接连接手轮、小型电机或者同步带轮，不需要额外做轴转接件；导向杆的输出端加工有平面安装位，执行元件可以通过顶丝或者螺栓直接固定，不需要额外设计连接法兰。

　　实际使用过程中，这套机构的运动行程完全由偏心销的偏心距决定，更换不同偏心距的偏心销就能快速调整往复行程，不需要改动其他结构部件，维护时只需要定期给滑槽和导向套加注润滑脂，就能保证长时间运行的精度，不会因为磨损出现行程偏差。和同类型的运动转换机构相比，苏格兰轭结构的运动规律完全可预测，在做运动仿真或者实际调试时，不需要复杂的计算就能得到输出端的位移、速度曲线，非常适合用来做机械原理教学演示，让学习者直观理解旋转运动转直线运动的约束关系，也可以直接集成到小型专用设备里，作为核心的运动转换单元使用，比如在小型线束裁切设备里，用这套机构带动切刀做等速往复裁切，切口的一致性会比普通曲柄滑块机构更好，因为侧推力被导向杆完全承担，切刀不会出现偏摆。在结构细节上，所有的转动配合部位都采用了自润滑衬套，不需要频繁加注润滑油也能保持顺畅运转，底座和立式支座之间采用定位销加螺栓的连接方式，装配时能快速保证两个轴承座的同轴度，不会出现装配偏差导致输入轴卡滞的问题；轭板的滑槽两侧做了倒角处理，偏心销在滑动过程中不会出现锐边刮擦，能有效降低配合面的磨损速度，延长整机的使用寿命。
