汽车维修保养用钢制坡道支撑结构

　　这款钢制坡道结构主要面向汽车售后维保、小型车辆底盘检修场景设计，日常使用中可配合地面完成车辆单侧或双侧的抬升作业，替代部分小型举升设备的功能，适配普通家用轿车、轻型SUV的底盘检修、机油更换、底盘部件检查等常规维保作业，在无举升机的社区维修店、户外应急维保场景下有较强的实用性。

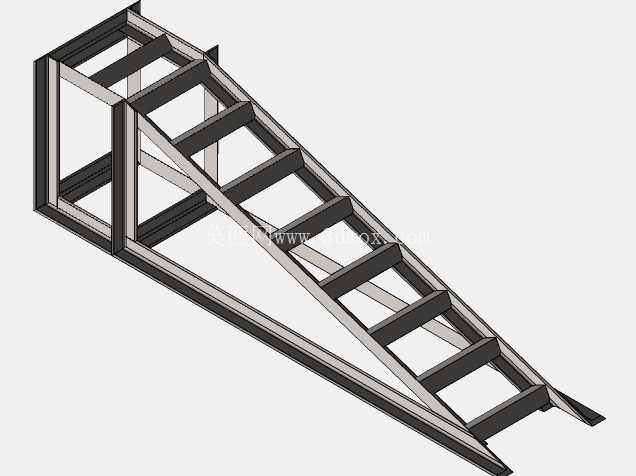

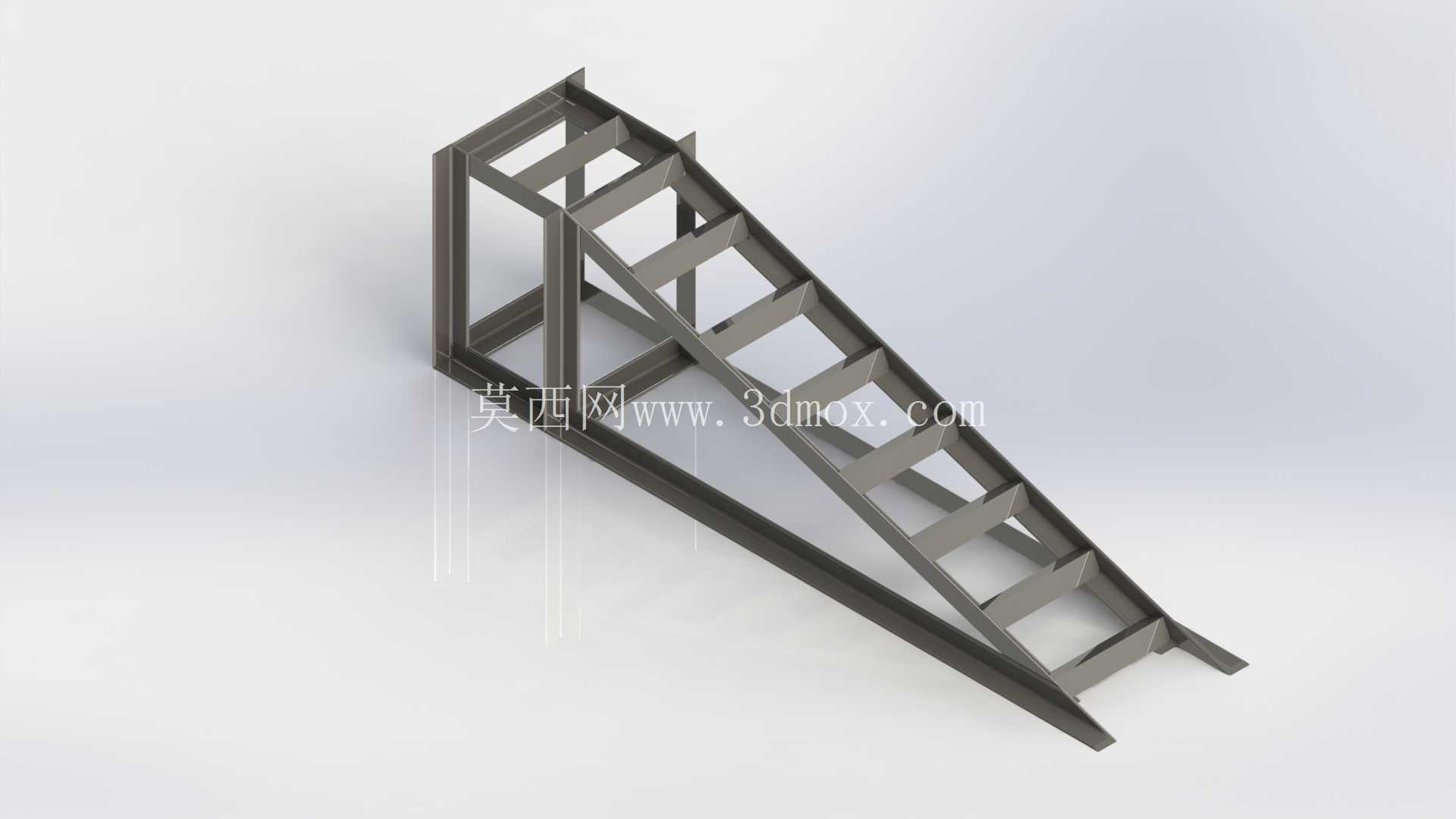

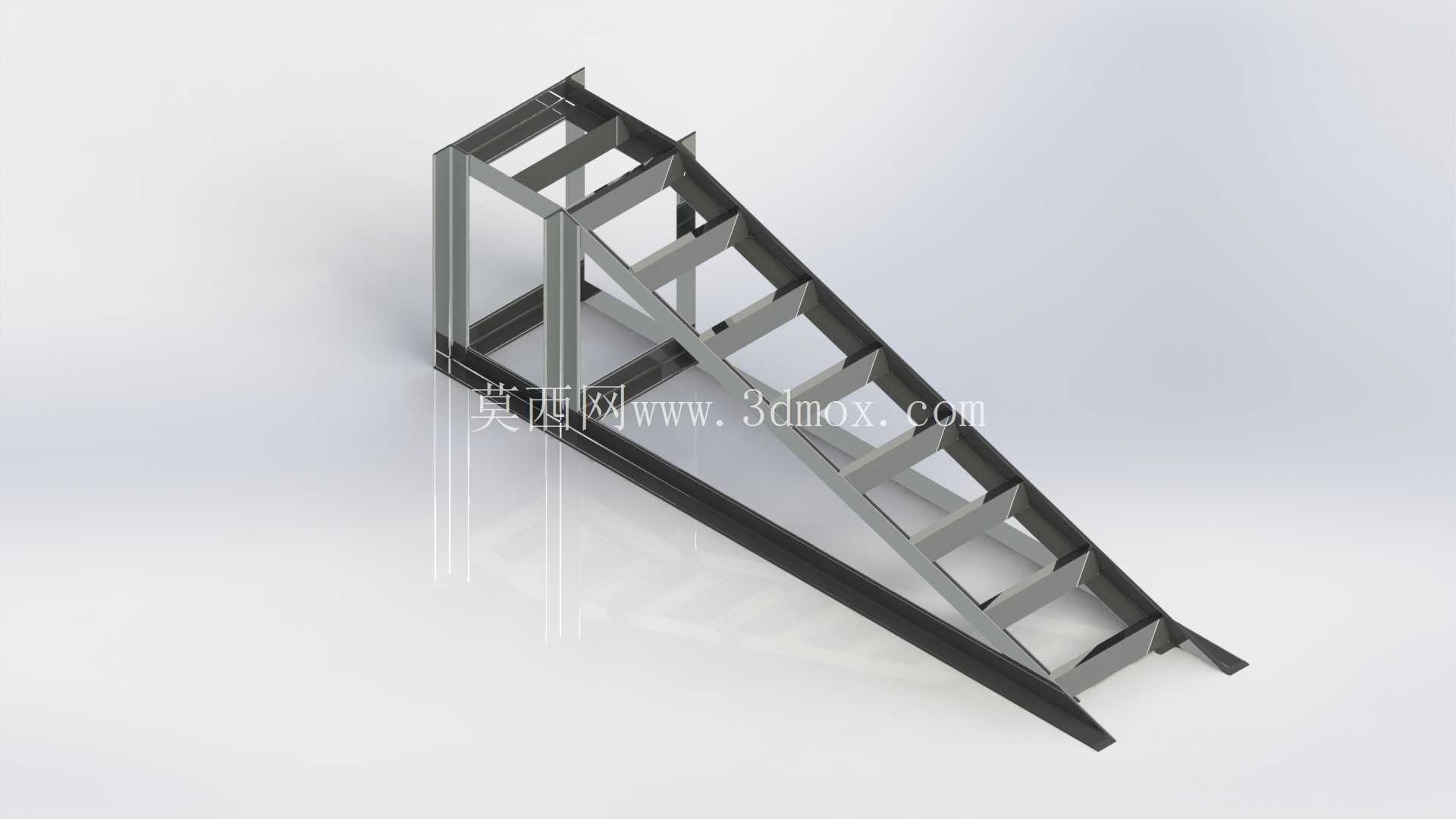

　　从结构设计逻辑来看，整体采用矩形钢管焊接成型，主体框架分为垂直支撑段、倾斜坡道段与底部接地段三个部分，垂直支撑段位于坡道高端，采用双立柱加横向横撑的框架结构，承担车辆驶上坡道后的竖向载荷，每间隔一定距离设置横向连接方管，避免立柱受载后出现侧向变形；倾斜坡道段为车辆行驶的承载面，两侧采用通长方管作为主梁，中间均匀分布横向踏步方管，踏步间距经过匹配普通家用车轮胎半径设计，避免轮胎卡入踏步间隙，同时踏步表面的直角边可提供足够的轮胎摩擦力，防止车辆上下坡道时出现打滑；底部接地段在坡道低端设置向外延伸的接地支撑脚，增大与地面的接触面积，降低单位面积压强，避免坡道在硬质地面使用时出现下沉或滑移，同时高端垂直支撑的底部也设置平垫支撑，保证整体结构的接地稳定性。

　　设计过程中重点考量了载荷传递路径，车辆轮胎的载荷通过横向踏步传递到两侧倾斜主梁，再通过斜向加强梁将部分载荷分流到垂直支撑立柱，最终所有载荷通过底部的四个支撑点传递到地面，斜向加强梁采用与主梁同规格的方管制作，连接倾斜主梁中部与垂直支撑立柱顶部，形成稳定的三角形受力结构，大幅降低坡道受载后的整体挠度，避免长期使用后出现坡道变形弯折的问题。从安装边界来看，这款坡道为整体焊接式结构，无需现场组装，放置在平整硬质地面即可使用，整体宽度适配普通家用车的轮胎轮距，坡道的倾斜角度经过反复校核，既保证车辆可以平稳驶上坡道顶端，不会出现前保险杠刮蹭地面的问题，同时抬升后的高度足够维保人员进入车辆底盘下方开展作业，垂直支撑段的高度控制在常规维保作业的舒适区间，避免抬升过高导致车辆上下时的重心不稳风险。

　　结构的所有焊接位置均采用满焊工艺，焊后做去应力处理，避免长期受交变载荷后出现焊缝开裂的问题，整体框架的方管壁厚选型经过载荷校核，可承受常规家用车的整备质量载荷，在坡道的两侧没有额外突出的结构，可满足两个坡道并排使用的需求，适配不同轮距的车辆使用，同时整体结构重量控制在单人可搬运的范围内，方便在不同作业场地之间转移使用。在实际使用场景中，这类坡道常成对配置，分别放置在车辆同一侧的两个车轮下方，将车辆单侧抬升后开展底盘单侧的维保作业，也可四个配合使用将整车抬升到一定高度，满足底盘整体检查的需求，相比传统的枕木垫高方式，这款焊接钢结构坡道的受力更稳定，不会出现枕木碎裂、滑移的安全隐患，同时坡道的踏步结构可对轮胎形成限位，车辆驶上顶端后轮胎会卡在垂直支撑与踏步形成的限位位置，配合驻车制动可保证作业过程中的车辆稳定性，无需额外设置车轮挡块。设计时也充分考虑了结构的耐用性，整体钢制结构可适应车间、户外等不同使用环境，表面做防锈处理后可长期在潮湿环境下使用，没有易损的活动部件，日常使用基本无需维护，相比液压类举升工具，不存在密封件老化、泄压的风险，长期使用的可靠性更高，适合小型维修站点、个人车主自备使用。
