三色C型手动夹紧工装夹具结构设计

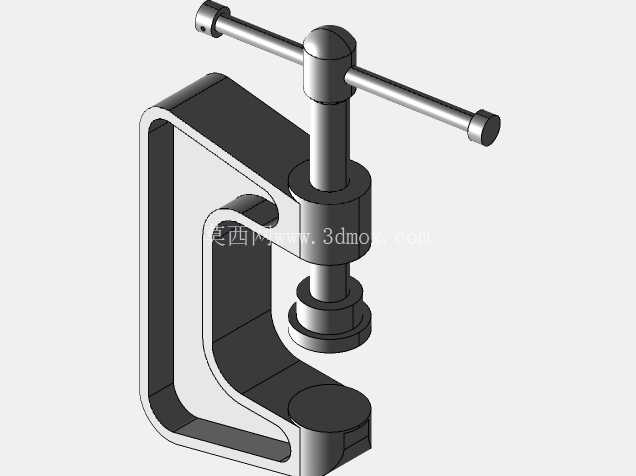

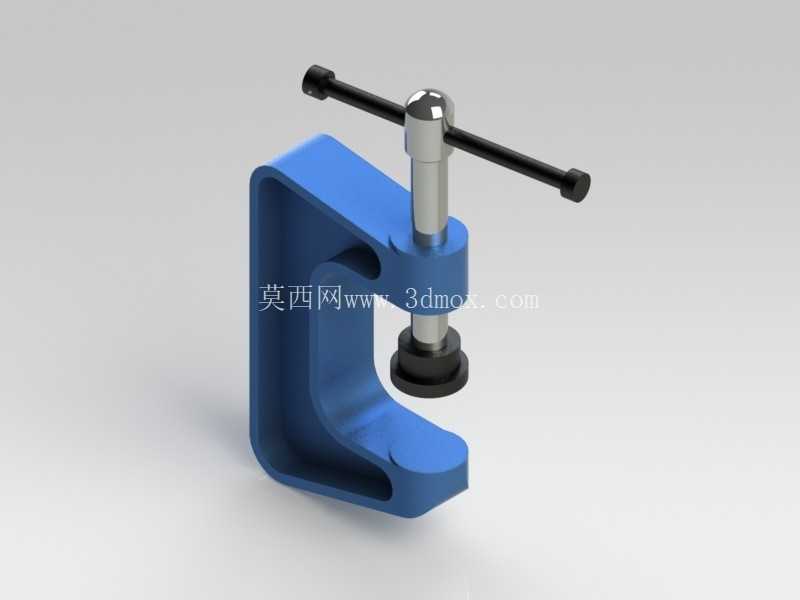

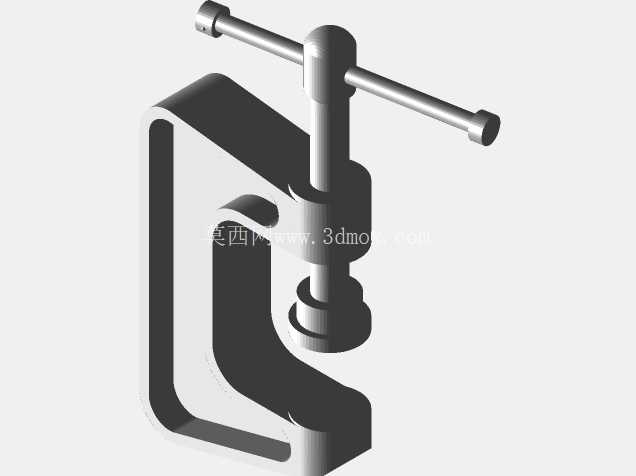

　　在机械加工、钣金装配、木工拼接、小型工件粘接固定等作业场景里，C型夹是一线操作岗使用频率极高的手动夹持工具，区别于气动、液压类夹紧装置，它不需要外接动力源，完全依靠手动操作即可完成工件的压紧固定，适配零散、小批量、无动力配套的临时装夹需求，在机加工工位的辅助定位、维修现场的零件临时固定、家装作业的板材粘合压紧场景中都能见到这类夹具的身影。这款C型夹采用经典的C型开口框架结构，整体框架为一体式成型设计，框架的C型开口是核心的装夹空间，开口深度与开口高度决定了单次装夹可容纳的工件尺寸边界，设计时框架的受力段做了等强度加厚处理，避免螺杆施加顶紧力时框架出现开口扩张变形，长期使用后夹持精度下降的问题。

　　夹紧执行部件采用T型转动手柄配合传动螺杆的结构，T型手柄的力臂长度经过适配设计，操作人员单手握持转动即可输出足够的顶紧力，不需要额外加接延长力臂，避免螺杆受力过载出现螺纹滑牙、框架变形的问题；螺杆顶端与工件接触的压头做了活动式设计，转动螺杆进给时压头不会随螺杆同步转动，避免压头旋转刮伤被夹持工件的表面，针对漆面、光洁金属面、木质面等易损伤工件的装夹场景，也可以在压头端面加装橡胶、铜质软垫，进一步降低装夹压痕的产生概率。从结构设计逻辑来看，这款C型夹的框架采用对称受力结构，螺杆的进给轴线与C型框架的受力中心线完全重合，夹紧作业时框架两侧的受力均匀分布，不会出现偏载导致的框架侧弯、螺杆卡滞问题；螺杆与框架的配合段采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更耐磨，能够承受更大的轴向顶紧力，频繁松紧操作也不容易出现螺纹磨损滑牙的问题，使用寿命比普通三角螺纹结构的同类夹具更长。

　　在实际安装与使用边界上，这款C型夹不需要额外的固定安装基础，属于便携式手动工具，使用时直接将C型开口跨接在需要夹紧的工件外侧，转动T型手柄带动螺杆进给，直到压头与工件表面贴合、达到需要的夹紧力即可；不同尺寸规格的C型夹对应不同的装夹范围，小规格型号可用于电子元件、小型钣金件的粘接固定，大规格型号可用于厚钢板、实木方料的拼接压紧，作业时需要注意被夹工件的总厚度不能超过夹具的最大开口尺寸，同时工件的伸入深度不能超过框架的开口深度，避免出现夹持点悬空、夹紧力不足导致工件松脱的问题。

　　在工装配套场景中，这类C型夹也常作为焊接工装、装配工装的辅助压紧部件使用，配合工作台面的定位挡块，可以快速完成异形工件的临时定位，不需要制作专用的复杂压紧机构，能够大幅降低小批量定制加工的工装制作成本，缩短生产准备周期。针对不同的使用环境，这款C型夹的表面做了差异化的防护处理，不同配色的产品对应不同的表面处理工艺，可适配潮湿工况、常规干磨工况、有轻度腐蚀的作业场景，避免长期使用后框架生锈、螺杆传动卡滞的问题。从三维建模的角度来看，这类夹具的建模重点在于框架的受力结构合理性验证、螺杆螺纹的参数匹配、活动压头的转动间隙设计，建模时需要重点校核框架在最大夹紧力下的形变位移量，确保开口形变量控制在允许范围内，同时要保证螺杆进给过程中无卡滞、压头活动灵活，各运动部件之间的间隙配合公差符合手动工具的设计标准，避免出现过紧操作费力、过松夹持晃动的问题。
