压铸工序用金属液渣样提取工装结构

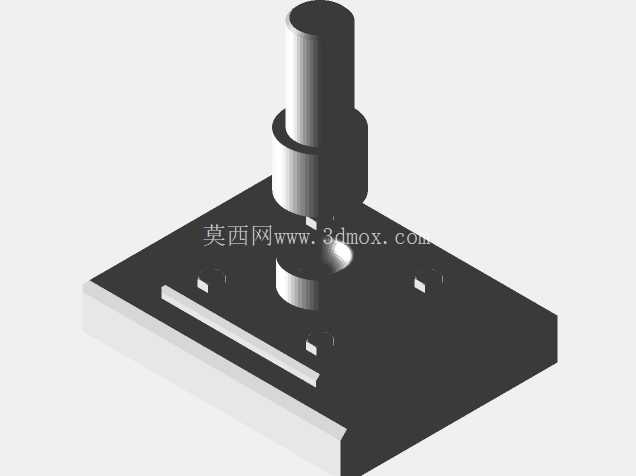

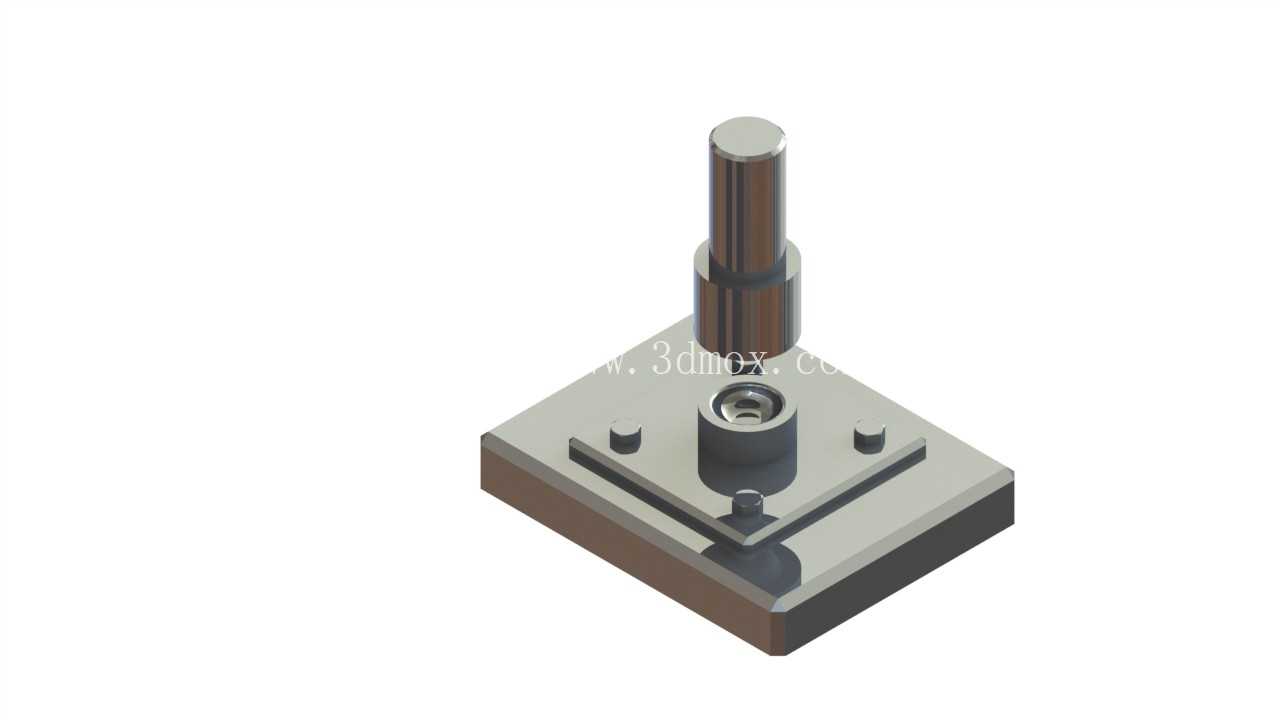

　　在有色合金压铸生产的现场管控环节，金属液纯净度是直接决定铸件成品内部气孔、夹渣缺陷率的核心指标，这套提取工装正是为炉前快速获取金属液表层浮渣、标准渣样设计的专用工位器具，区别于通用的取样勺类工具，其结构完全适配压铸机保温炉口的操作空间，可在不干扰正常浇注节拍的前提下完成渣样提取作业。从结构组成来看，整套工装分为底座定位组件与操作冲杆两大部分，方形底座采用带台阶的分层式设计，下层底板为平整安装基准面，可直接放置在保温炉旁的操作平台或者专用支架上，上层定位板开设了与取样容腔匹配的定位槽，两侧设置的圆柱形定位销可快速完成取样容腔的对位固定，避免提取过程中容腔偏移导致渣样洒落。

　　中间的连接凸台做了圆弧过渡处理，既减少了金属液残留的粘附死角，也能提升底座整体的抗热变形能力，长期接触高温金属液也不会出现基准面翘曲的问题。操作冲杆采用阶梯轴式结构，顶部的细轴段为手持操作段，直径适配操作人员的握持习惯，表面做了防滑处理，中间的轴肩为限位结构，当冲杆下压到设定行程时，轴肩会与底座上的定位孔端面接触，保证每次提取的渣样厚度一致，避免人工操作力度差异带来的样本偏差，底部的冲头端面做了平面度处理，可平稳压入取样容腔，将浮渣与多余金属液挤压排出，得到成型度一致的渣样，方便后续送检分析渣相成分。

　　从安装边界来看，底座整体轮廓尺寸适配常规压铸工位的操作平台预留空间，不需要对现有工位做额外改造即可直接投放使用，冲杆的总行程经过测算，刚好匹配取样容腔的深度，不会出现过压导致容腔变形或者压不到位导致渣样松散的问题。在实际生产场景中，这套工装可替代传统的手工舀取渣样的操作方式，传统操作中操作人员持长柄勺在炉口舀取浮渣时，不仅容易被高温金属液飞溅烫伤，取出的渣样形状不规则、厚度不均，送检时需要二次处理，还容易混入多余的金属液导致检测结果出现偏差。

　　使用这套工装时，操作人员只需要先将取样容腔放置在底座定位槽内，用专用工具舀取适量带浮渣的金属液倒入容腔，随后手持冲杆垂直下压，即可将多余的金属液从容腔的溢流缝隙排出，得到成型规整的渣样，整个操作过程仅需数秒，完全匹配压铸生产的快节拍要求，不会占用过多的炉前操作时间。设计过程中充分考虑了高温作业环境下的耐用性要求，所有与金属液接触的部位均采用耐热模具钢材质，热处理硬度达到工况要求，可承受反复的高温冲击与机械压力，不会出现早期开裂、变形的问题，底座的边角位置均做了倒角处理，避免操作过程中尖锐边角划伤操作人员，冲杆与底座定位孔的配合间隙经过反复验证，既保证冲杆可顺畅上下滑动，不会因为热胀冷缩出现卡滞，也不会因为间隙过大导致冲杆倾斜，影响渣样成型质量。在不同吨位的压铸机生产场景中，这套工装都可以适配使用，只需要根据单次需要提取的渣样量更换对应规格的取样容腔即可，底座与冲杆主体不需要做任何调整，具备较强的通用性，不需要为不同产品线单独配置多套工装，降低了生产现场的辅具管理成本。日常维护也十分便捷，每班作业完成后，只需要将工装表面残留的金属渣壳清理干净，在冲杆与定位孔的配合位置涂抹少量耐高温润滑脂，即可保证后续使用的顺畅性，不需要复杂的拆解保养流程，适合生产一线的粗放式使用环境。
