重载运输用滚轮式手推车承载模组

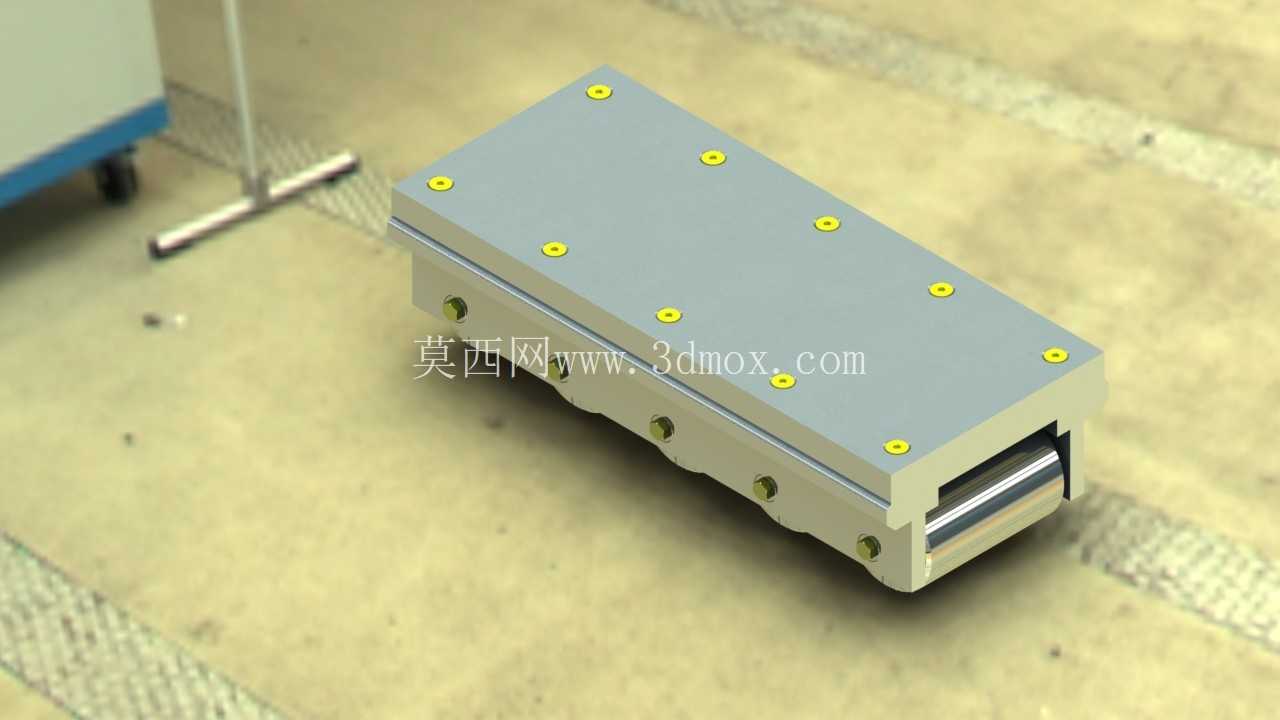

在重型机械加工车间、模具仓储区、大型装备装配工位这类场景里，动辄数吨的模具、重型工件、工装夹具的短距离转运一直是现场作业的痛点——普通橡胶轮手推车承重上限不足，硬轮在环氧地坪或钢板地面拖动时阻力大，还容易刮伤地面，遇到需要精准对位推送的工位，普通推车的转向微调也很难控制精度。这套滚轮式承载模组，就是专门针对这类重载短距转运需求设计的手推车核心承载部件，区别于常规手推车的轮组外置结构，它把承载面、滚动支撑、安装基准做了一体化集成，不需要额外焊接车架轮组支架，直接把承载板固定在模组顶面就能组成完整的重载转运小车。

从实际使用场景来看，这类模组最常应用在模具车间的冲压模、铸造模跨工位转运，重型机加工件的工序间流转，还有自动化线边的重型工装托盘移位，单组模组的额定承载可以覆盖500kg到2t的区间，多组模组拼接使用时还能进一步提升总承重，适配大尺寸重型工件的转运需求。它的滚动结构采用了内嵌式圆柱滚轴设计，滚轴直接贴合地面滚动，相比传统的万向轮+定向轮组合，滚动接触面积更大，单位面积压强更小，不会在车间环氧地坪上留下压痕，同时滚动阻力比同承重级别的脚轮低40%左右，操作人员推送重型负载时不需要施加太大的推力，遇到需要微调位置的装配工位，只需要很小的力就能实现横向、纵向的精准移位，不会出现普通脚轮转向卡滞、偏移的问题。

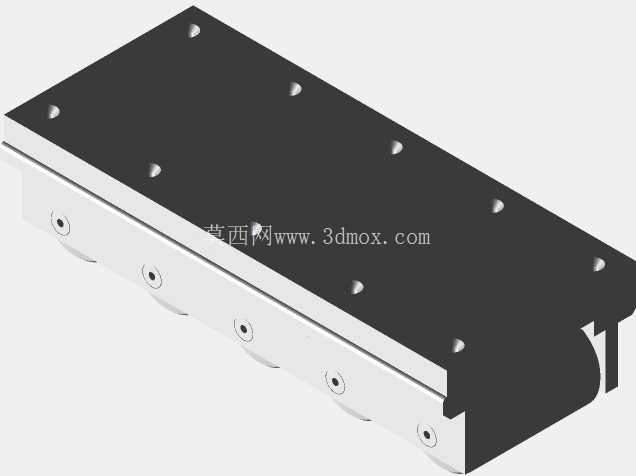

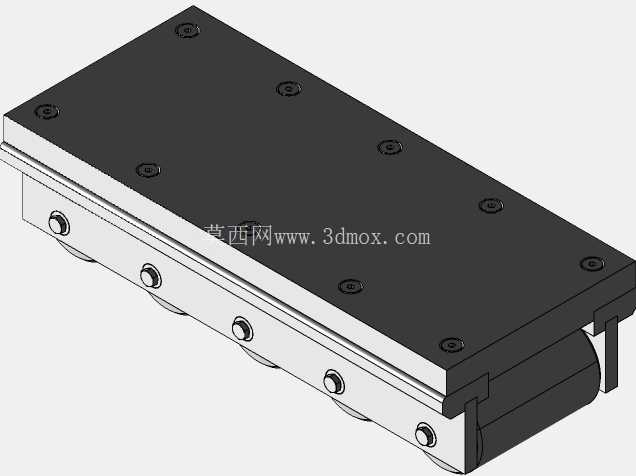

设计层面上，整个模组采用了箱式焊接主体结构，顶面是整块平磨加工的承载钢板，钢板上预留了12个均匀分布的沉头安装孔，孔位按照标准工业安装孔距排布，用户可以根据自身需求直接在顶面固定木质承载板、钢制托盘或者定制工装夹具，不需要额外打孔攻丝，降低二次改装的工作量。承载板下方的主体框架采用折弯钢板焊接成型，内部设置了横向加强筋，避免重载时承载板出现下凹变形，框架侧面预留了多个螺纹安装孔，既可以用来安装侧边的防护挡板，也能作为多组模组拼接时的连接孔位，用户可以根据转运工件的尺寸，灵活选择单组使用或者多组拼接成大尺寸承载平台。

滚轴部分采用了高碳铬轴承钢材质，表面经过淬火处理，硬度达到HRC58-62，耐磨性能优异，长期在金属地面、环氧地面滚动也不会出现明显磨损，滚轴两端采用自带密封的深沟球轴承，轴承座直接集成在主体框架上，不需要额外的轴承座安装支架，既减少了装配累积误差，也提升了整体结构的刚性。滚轴的安装高度经过精准计算，承载面距离地面的高度控制在85mm，这个高度既保证了滚轴有足够的安装空间，也让整个转运车的重心更低，推送重载时稳定性更好，不会出现侧翻风险，同时较低的承载面也方便工件的上下料，不需要太高的吊装行程就能把工件放到承载面上。

安装边界方面，单组模组的外形长度为400mm，宽度为200mm，整体高度为85mm，顶面安装孔的孔距沿长度方向为100mm，沿宽度方向为120mm，沉头孔适配M8的内六角螺栓，用户在设计配套承载架的时候，只需要按照这个孔位预留对应的安装过孔即可。模组的侧边连接孔为M6螺纹孔，孔距沿长度方向为50mm，多组拼接时可以用6mm厚的连接钢板通过螺栓固定，拼接后的整体平面度可以控制在0.5mm以内，不会出现拼接处高低差导致的推送卡顿问题。需要注意的是，这类滚轴式承载模组适合在平整的硬化地面使用，地面平整度误差建议控制在2mm/㎡以内，如果地面有明显的坑洼或者焊缝凸起，会导致滚轴滚动时出现颠簸，影响推送顺畅度，也会加剧滚轴的磨损。

在实际选型使用时，如果是转运1t以下的负载，单组模组搭配两组普通定向万向轮就可以组成完整的手推车，模组作为主承载轮承担大部分重量，万向轮负责转向控制；如果是转运1t以上的重型负载，可以采用四组模组对称布置的结构，取消传统脚轮，所有滚轴都作为承重滚动部件，此时整个平台的移动阻力更低，承重能力更强，适合大尺寸重型模具的车间内转运。另外，模组的滚轴部分可以根据使用场景做不同的表面处理，如果是在油污较多的冲压车间使用，可以给滚轴做镀硬铬处理，提升防锈能力；如果是在有防静电要求的电子车间使用，可以在承载面粘贴防静电胶皮，滚轴采用防静电轴承，避免静电积累损坏电子元器件。

从结构设计的合理性来看，这套模组把原本需要现场焊接装配的轮组、承载架做了标准化集成，用户不需要自己设计轮组安装结构，也不需要考虑轮组的承重匹配问题，直接选用对应承重等级的模组就能快速组装出符合需求的重载转运车，大幅缩短了车间转运工装的设计制作周期，也避免了自制轮组容易出现的焊接变形、轮组不同心导致的推送卡顿问题。相比市面上常见的重型脚轮手推车，这种滚轴式承载模组的维护成本更低，滚轴和轴承都是标准件，出现磨损时只需要拆卸两端的轴承挡圈就能快速更换配件，不需要整体更换轮组，长期使用的综合成本更低。在实际车间应用中，这类模组除了用来制作手推车，还可以作为重型设备的移位支撑脚，在设备安装就位时垫在设备底座下方，方便设备的精准移位调整，就位后只需要抽出模组，垫上减震垫即可完成安装，比传统的滚杠移位方式更方便，也不会损伤地面。
