双滑轮组合式起重吊钩结构设计

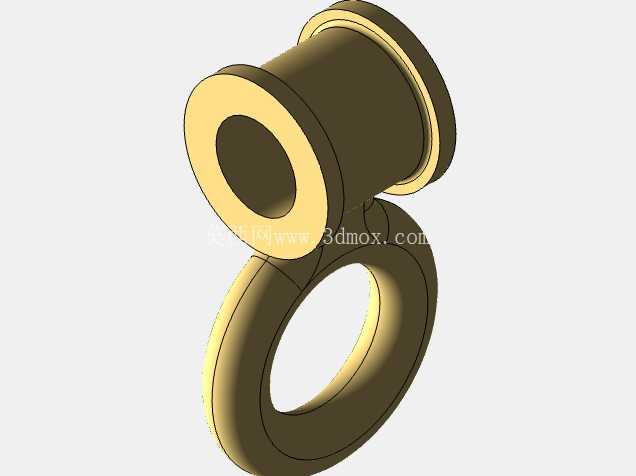

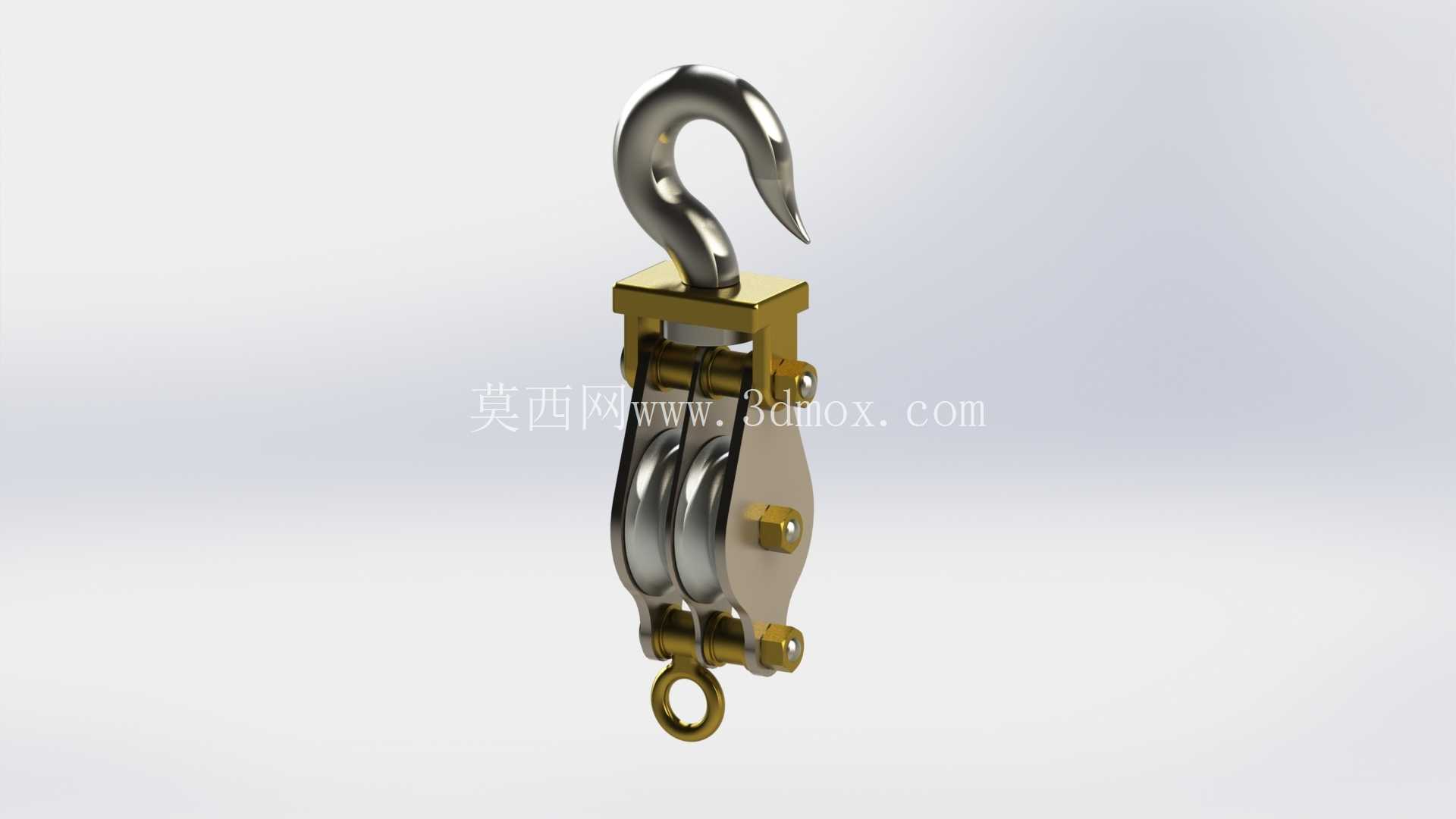

　　在起重作业场景里，这类带双滑轮的起重吊钩是轻小型起重设备、门式起重机悬臂端、车间行吊小吨位工位上极为常用的吊具终端部件，区别于单滑轮吊钩，双滑轮结构能够通过滑轮组倍率的调整，在同等牵引拉力下提升额定起重量，同时降低钢丝绳单股受力，延长钢丝绳使用寿命，适配多工况下的重物起吊、移位、装卸作业，常见于机加工车间工件周转、仓储库区货物吊运、小型设备安装就位等场景。从结构设计逻辑来看，该吊钩整体分为钩头、滑轮架、滑轮组、连接吊环四个核心部分，钩头采用锻造合金钢的形态设计，钩尖处做了防脱挡边的预留结构，实际生产中可加装防脱卡板，避免起吊过程中吊索滑脱；钩头与滑轮架的连接采用铰接式结构，允许钩头在垂直平面内360度自由回转，抵消起吊过程中重物转动带来的钢丝绳扭绞应力，避免钢丝绳打扭损伤。

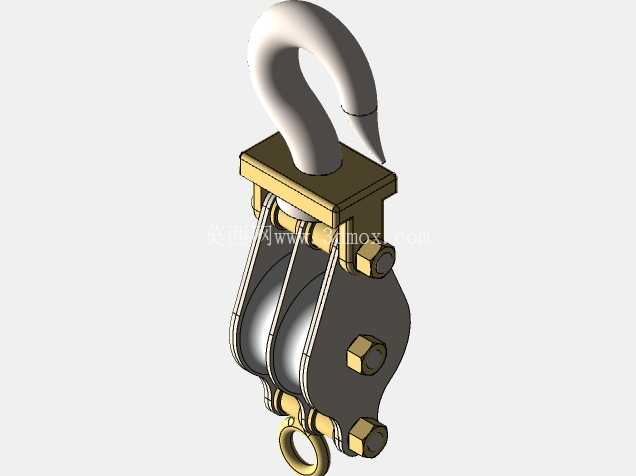

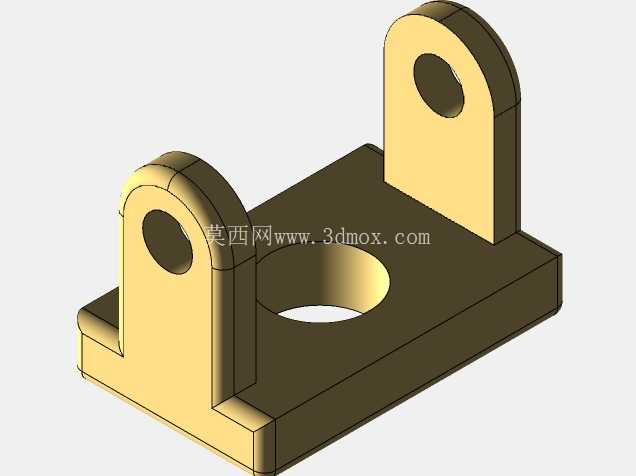

　　滑轮架采用双侧夹板式结构，两块金属夹板通过销轴、紧固螺栓完成装配，将两个滑轮完全包覆在架体内部，既可以对滑轮形成防护，避免作业过程中异物卡入滑轮绳槽，也能对穿绕的钢丝绳形成侧向约束，防止钢丝绳从绳槽脱出；两个滑轮同轴布置在架体中部，绳槽的曲率半径严格匹配常用起重钢丝绳的直径范围，确保钢丝绳与绳槽的接触面积足够，降低局部接触应力，减少钢丝绳的磨损速率。架体顶部的连接结构与钩头下方的吊环形成上下两个连接端点，上方可通过吊环连接上一级吊具或者固定端钢丝绳，下方钩头用于悬挂吊索、吊具或者直接挂载带吊孔的工件，双滑轮的布置让钢丝绳可以采用“走二”或者“走四”的穿绕方式，根据实际起重量需求调整倍率，不需要更换吊钩总成就能适配不同吨位的起吊需求，大幅提升了吊具的通用性。

　　从安装边界来看，该吊钩整体的轴向尺寸紧凑，滑轮架的宽度控制在小吨位作业的允许范围内，不会因为架体过宽导致在狭小空间内作业时发生剐蹭；钩头的开口尺寸适配常规的卸扣、吊装带吊环尺寸，不需要额外加装过渡连接件就能直接搭配常用吊索具使用。设计过程中需要重点关注几个受力节点：一是钩头的弯曲截面，也就是钩身最细的位置，需要按照额定起重量的1.5倍动载系数校核弯曲应力，避免长期受载出现塑性变形；二是滑轮销轴的剪切应力，双滑轮的载荷全部通过两根销轴传递到夹板上，销轴需要采用调质处理的中碳钢材质，配合润滑脂嘴定期加注润滑脂，降低滑轮转动时的摩擦阻力，避免销轴磨损出现间隙导致滑轮卡滞；三是夹板的连接螺栓预紧力，需要按照均匀受力的要求对称拧紧，避免单侧螺栓受力过大出现断裂，导致架体解体。

　　在实际使用中，这类吊钩的维护也比较便捷，拆开夹板的连接螺栓就能快速更换磨损的滑轮或者受损的钩头，不需要整体报废，能够降低吊具的使用成本；滑轮的绳槽深度经过优化，既能够保证钢丝绳不会轻易脱出，又不会因为槽深过大导致钢丝绳卡滞在槽内，在重物出现小幅摆动时，钢丝绳可以在绳槽内小幅滑动调整角度，避免局部应力集中。不同于大吨位起重机使用的重型吊钩组，这类双滑轮吊钩重量较轻，单人即可完成挂载和拆卸，非常适合频繁更换吊具的作业场景，比如车间内不同工位的工件周转，作业人员可以根据当天的起吊需求快速将吊钩挂载到电动葫芦的钢丝绳末端，不需要借助辅助设备就能完成安装。在建模过程中，各个部件的配合间隙都按照实际装配要求预留，滑轮与销轴之间的转动间隙、夹板与滑轮侧面的间隙都控制在合理范围内，既保证转动灵活，又不会出现过大的窜动量；钩头的曲面过渡全部采用圆弧过渡，避免应力集中点的出现，所有的棱边都做了倒角处理，避免装配和使用过程中划伤作业人员或者割伤吊索具。
