立式喷射式冷凝器工业设备三维设计

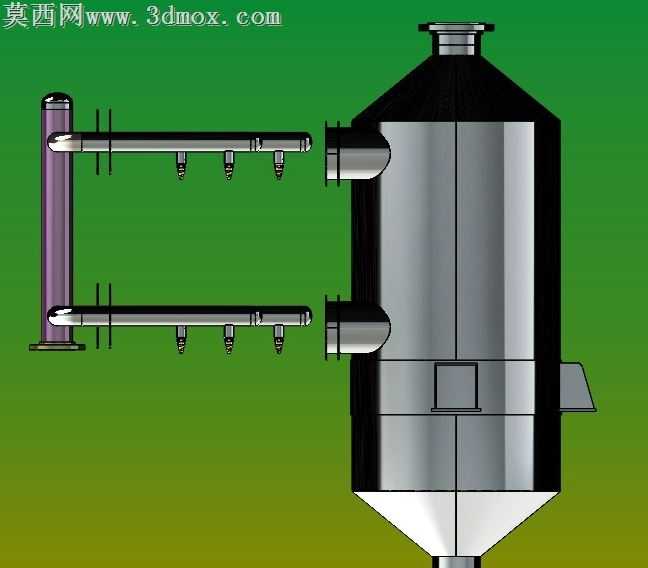

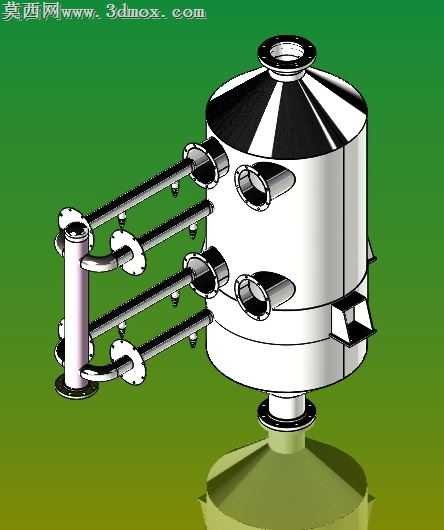

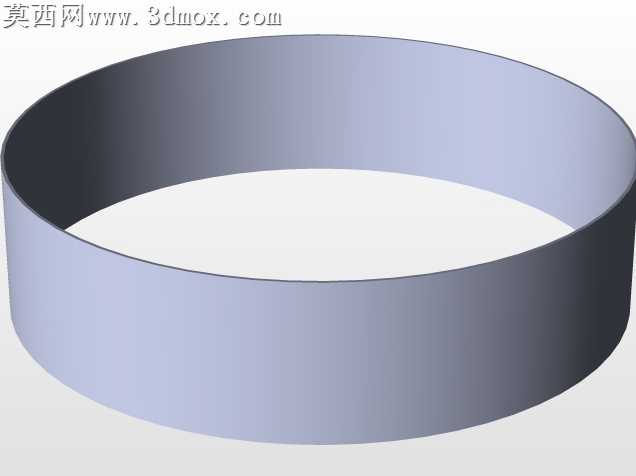

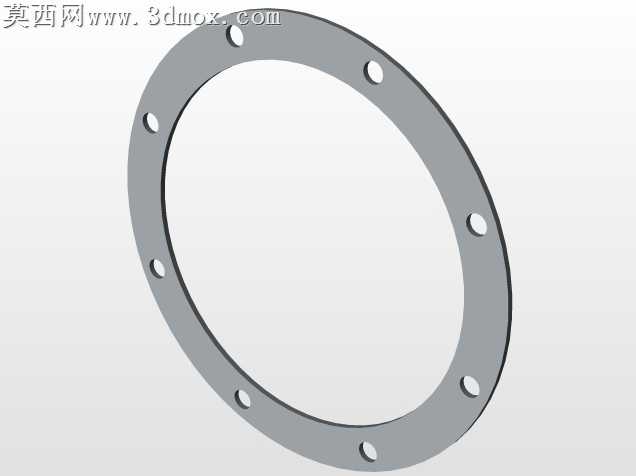

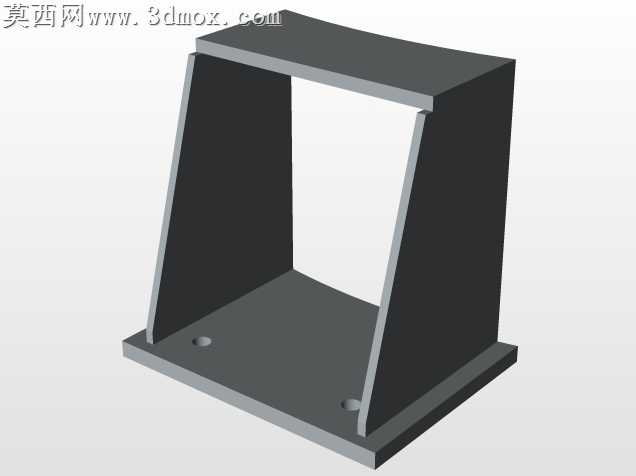

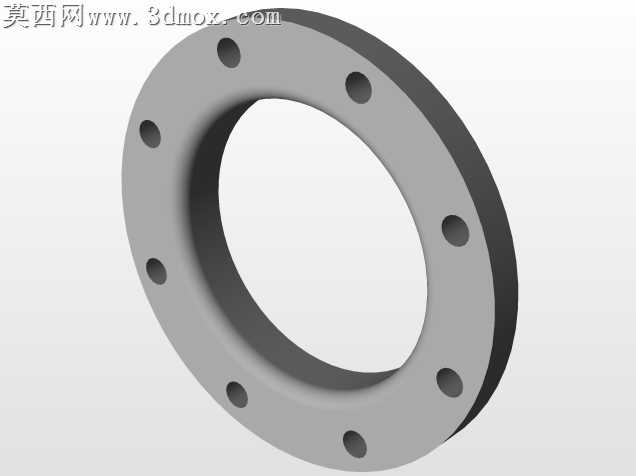

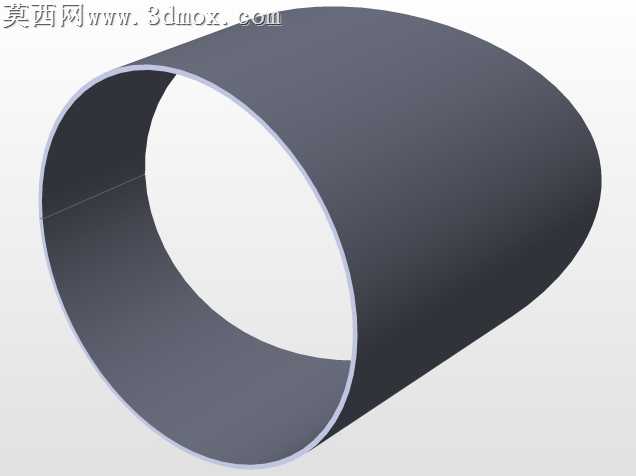

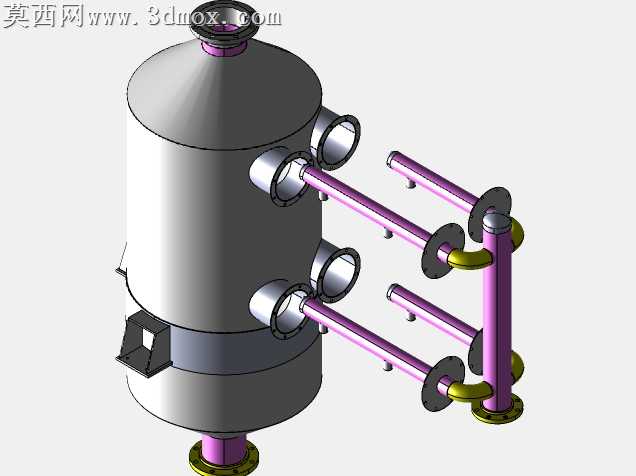

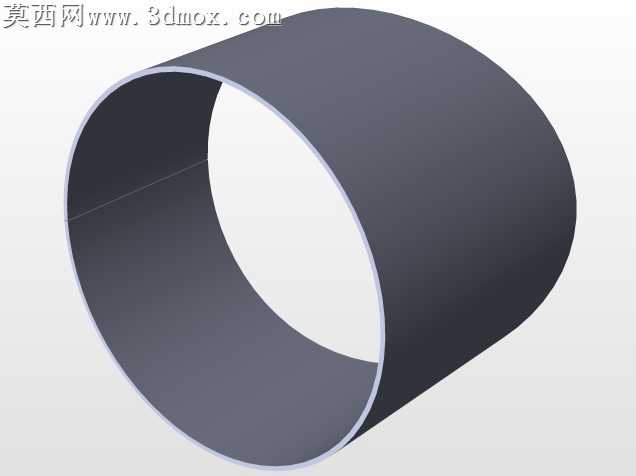

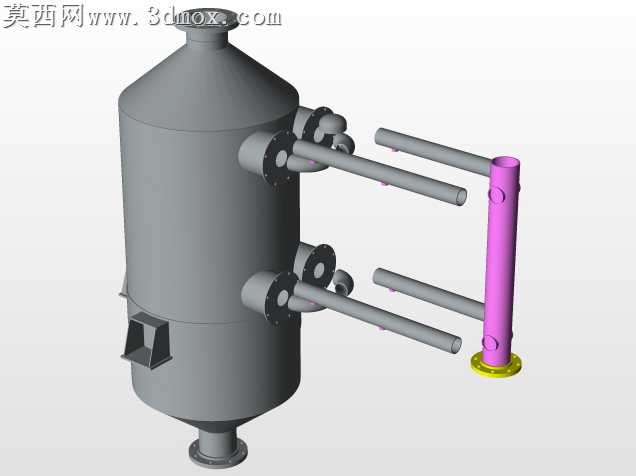

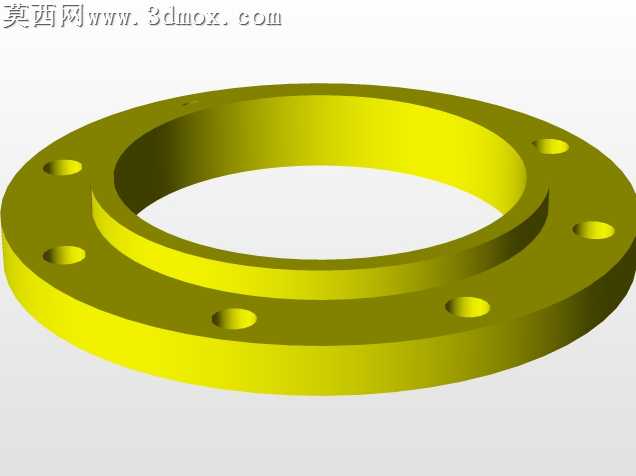

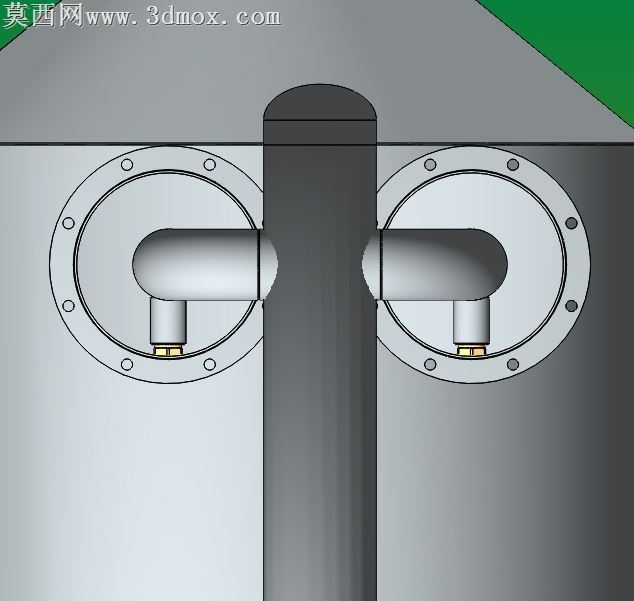

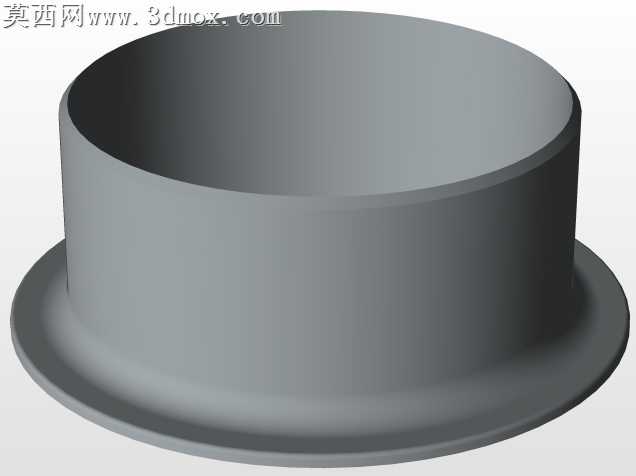

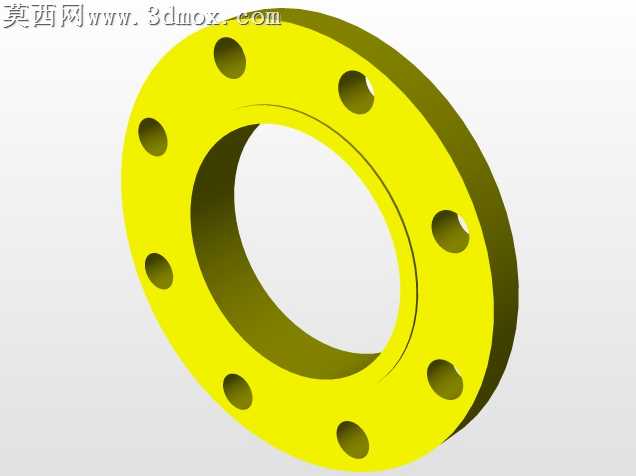

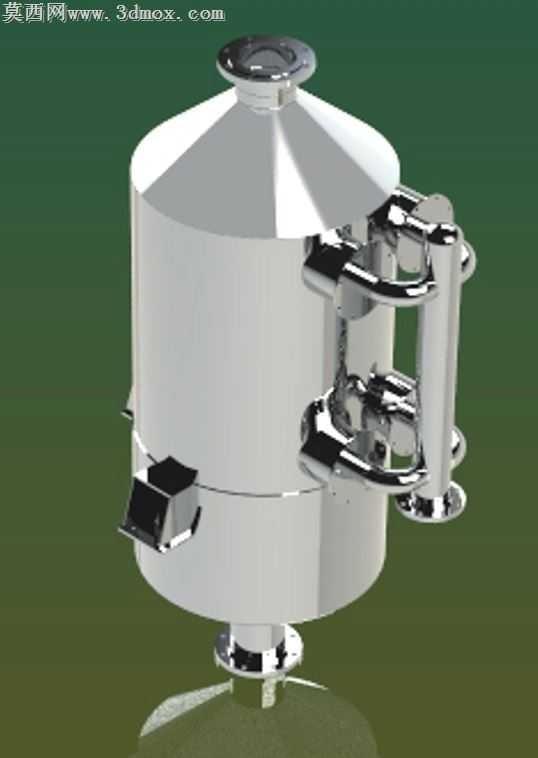

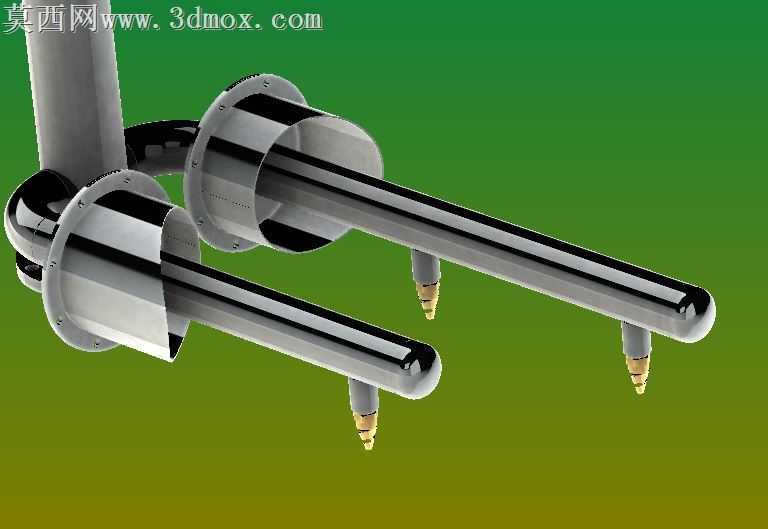

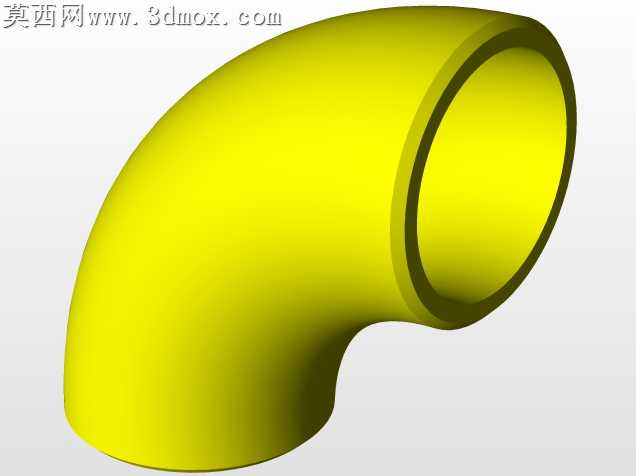

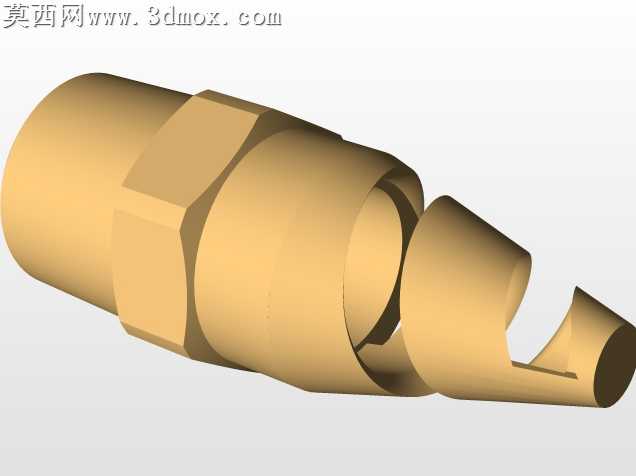

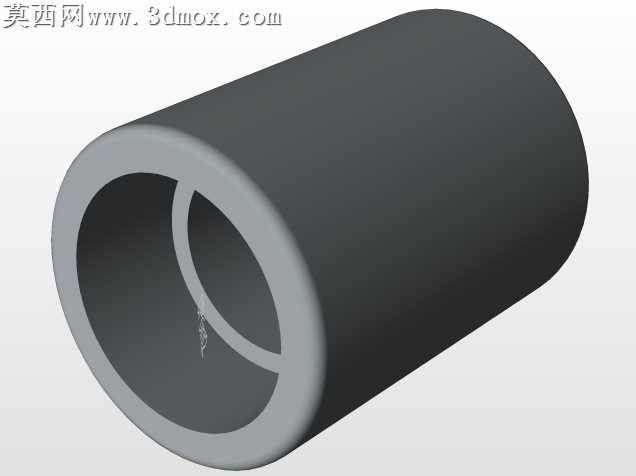

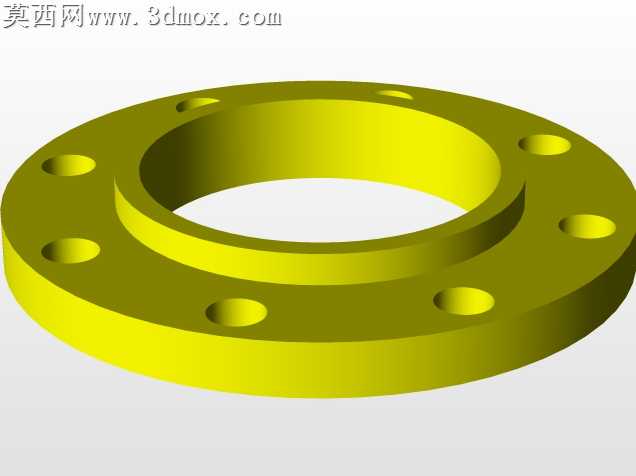

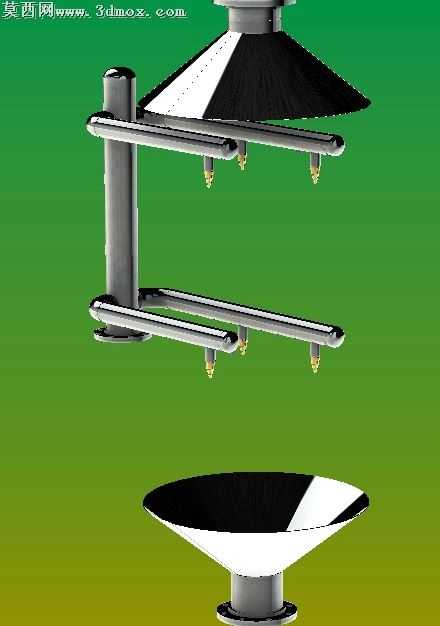

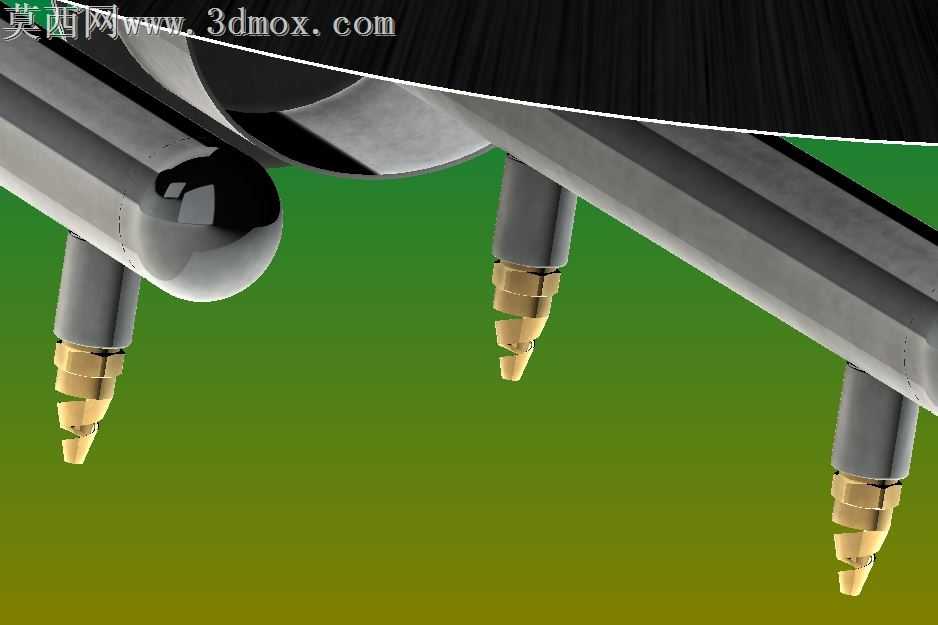

本作品为立式喷射式冷凝器的三维数字化设计成果，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循混合式冷凝器的实际工作原理与结构设计规范，确保各部件尺寸匹配合理、装配逻辑符合工业设备实际生产要求。建模阶段首先完成主体立式罐体的构建，罐体采用上下锥段衔接中间直筒段的经典承压容器结构，顶部设置标准法兰接口用于气相介质输入，底部设置同规格法兰接口用于冷凝液与不凝气的排出，罐体侧面预留检修与喷射组件安装的定位接口，所有法兰结构均按照通用管道连接标准绘制，密封面、螺栓孔位的细节完整还原，确保模型可直接对接通用管道配件库。针对核心的喷射混合组件，建模时采用多实体配合的方式完成多组平行布置的喷射管路、混合腔、导流结构的绘制，管路弯折处采用平滑过渡处理，避免介质流动出现死角，喷射端的喷嘴结构按照流体喷射的流道要求设计，内部流道曲面连续顺滑，保证喷射过程的气液混合效率。材质与渲染阶段，主体罐体赋予哑光不锈钢金属材质，还原工业承压设备常用的304不锈钢表面质感，金属粗糙度参数调整至符合实际工业设备的哑光金属效果，避免过度镜面反光脱离实际应用场景；喷射管路组件采用亮面抛光不锈钢材质，与主体罐体形成材质层次区分，清晰展现外置管路的排布逻辑；法兰密封面处添加细微的密封垫片材质细节，接口边缘做微小倒角处理，还原真实机加工部件的工艺特征。渲染场景采用深绿色工业展示背景，搭配柔和的三点布光方案，主光源从侧上方投射，突出罐体锥顶与管路的金属高光，辅助光源补全暗部结构细节，底部添加柔和的投影效果，增强模型的立体真实感。设计思路上，整体结构围绕混合式冷凝器的气液直接接触换热核心逻辑展开，外置平行排布的喷射管路可实现冷凝液的多角度高速喷射，与进入罐体的气相介质充分逆流接触，快速完成冷凝换热，罐体下部的集液结构可顺畅导出冷凝后的液体，侧面的排气结构可及时排出不凝性气体，避免内部气阻影响换热效率，所有结构的排布均考虑了实际安装与后期维护的操作空间，管路与罐体之间预留足够的检修间隙，各部件均可实现独立拆分，满足后续工程出图、结构仿真、虚拟装配演示的使用需求。
