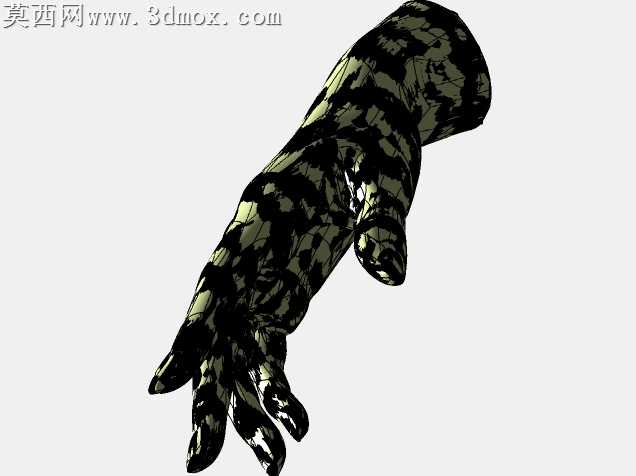

高精度人手仿生逆向工程三维设计作品

本作品为基于逆向工程技术完成的人手三维建模设计成果，建模过程依托三维扫描获取的真实人手点云数据开展，首先对原始扫描点云进行去噪、精简、孔洞修补等预处理操作，剔除扫描过程中产生的杂点、冗余点，补全因扫描遮挡产生的点云缺失区域，保证点云数据能够完整还原人手的自然形态特征。在曲面重构阶段，采用NURBS曲面建模方式，先依据人手的解剖结构划分特征区域，分别对应手掌、五根手指、指节、指甲等不同结构部位，逐块构建曲面片后进行连续性拼接，保证曲面间达到G2连续，避免出现生硬的拼接棱角，精准还原人手自然放松状态下的皮肤曲面弧度、指节的凸起轮廓、指甲的自然弧度以及手指自然下垂的微曲姿态，完全复刻真实人手的比例与形态特征。材质与渲染环节，针对手部模型的不同区域设置差异化材质参数，皮肤部分采用次表面散射材质，模拟真实皮肤的半透明质感，调整粗糙度参数还原皮肤表面的细微肌理质感，指甲部分设置更高的反光度与轻微的透明度，还原指甲的角质层质感；渲染阶段采用三点布光方案，主光从侧上方投射塑造手部的主体明暗关系，辅光弱化暗部死黑区域，轮廓光从侧后方打亮手部边缘，将模型从背景中分离出来，最终呈现出质感真实、形态准确的人手三维效果。结构设计层面，模型严格遵循真实人手的解剖比例，每根手指的三节指节长度比例、手掌的长宽比例、虎口的张开角度均参考真实人体测量数据设定，模型整体为封闭实体结构，可直接用于3D打印、仿生机械手结构参考、医学教学演示、动画角色绑定等多个应用场景，逆向建模过程中保留了人手表面的细微起伏特征，没有过度平滑处理丢失真实的形态细节，整体模型布线均匀合理，曲面流畅无破面，能够适配不同的三维软件进行后续编辑调整。
