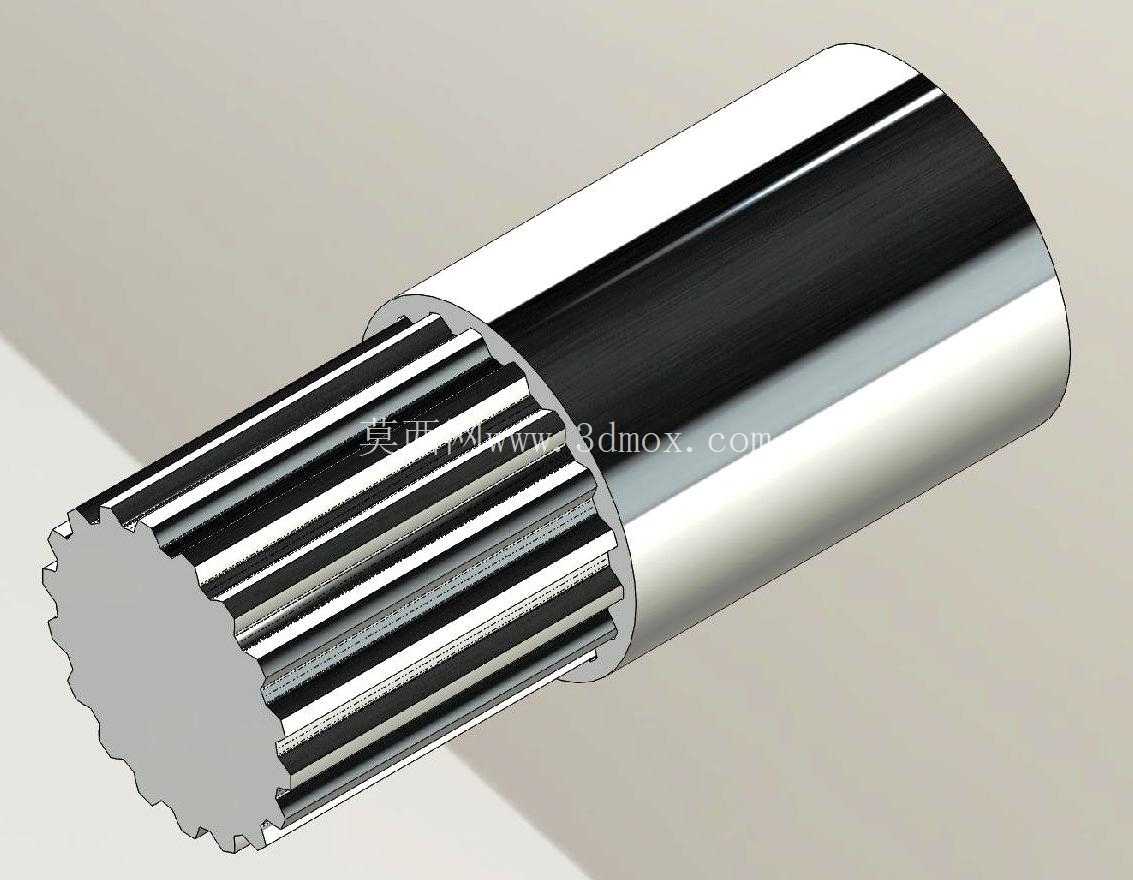

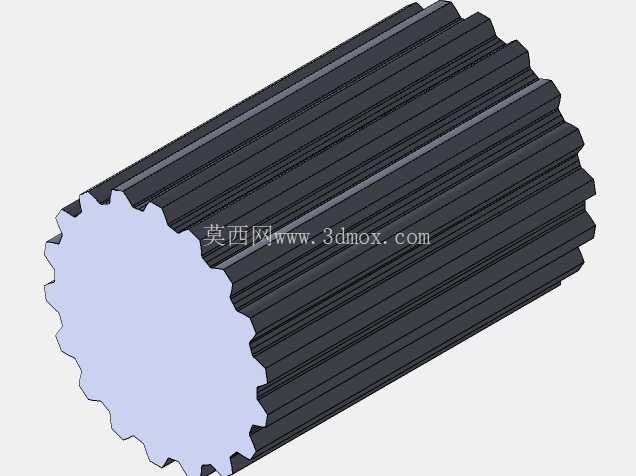

DIN5482标准矩形花键连接轴结构

在机床进给传动、重型设备动力输出、汽车变速器轴系连接这类需要同时传递大扭矩、保证同轴度的传动场景里，花键连接是应用极广的结构形式，这款对应DIN5482标准的花键轴结构，就是针对中小扭矩、高同轴度要求的传动场景设计的。从实际装配逻辑来看，这类花键结构的核心优势在于多齿均匀承载，相比单键连接，它的接触面积更大，单位面积承受的挤压应力更小，能够在轴径受限的安装空间里传递更大的扭矩，同时齿侧的配合间隙可以通过加工精度控制，保证轴与轮毂之间的同轴度误差控制在极小范围内，避免高速传动时出现偏心振动。

设计这类花键结构时，首先要匹配安装边界的尺寸限制，这款结构的外圆基准面为光滑圆柱面，是装配时的定位基准，加工时需要保证外圆与花键齿段的同轴度，否则装入轮毂后会出现齿面受力不均的情况，长期运行会导致局部齿面磨损过快，甚至出现崩齿故障。花键齿采用矩形齿廓，齿侧为工作面，设计时需要控制齿的等分度误差，每一个齿的周向位置偏差如果超出公差范围，装配时就会出现个别齿卡滞、其余齿间隙过大的问题，传动过程中冲击载荷会集中在接触的几个齿上，大幅缩短零件使用寿命。

从实际使用场景来看，这类花键轴常配套在齿轮箱的输出端、联轴器的连接段，或是需要滑动换挡的传动机构中，如果是滑动配合的花键副，齿面还需要做表面硬化处理，降低滑动时的摩擦系数，减少换挡或轴向移动时的卡滞感。设计建模过程中，花键齿的生成需要严格遵循标准的齿形参数，齿顶与齿根的过渡圆角不能省略，很多新手建模时会直接做直角过渡，实际加工时直角处会出现应力集中，在交变扭矩载荷作用下，齿根位置很容易萌生疲劳裂纹，最终导致断齿故障。

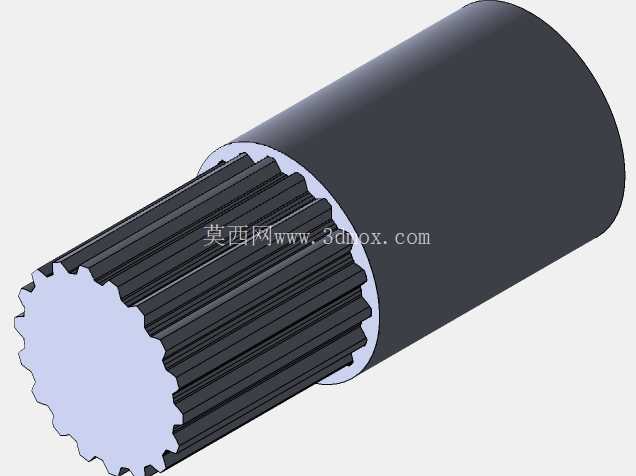

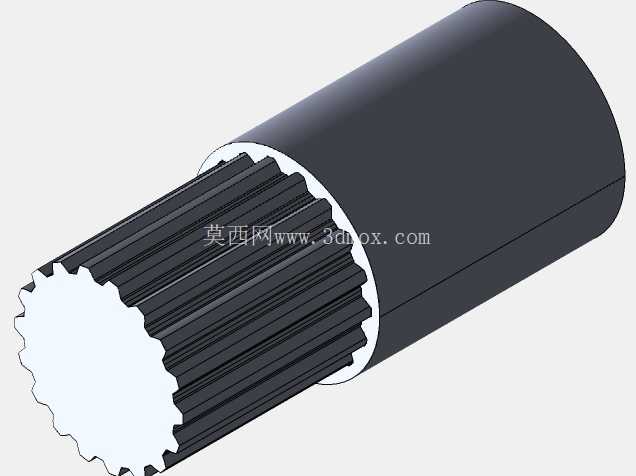

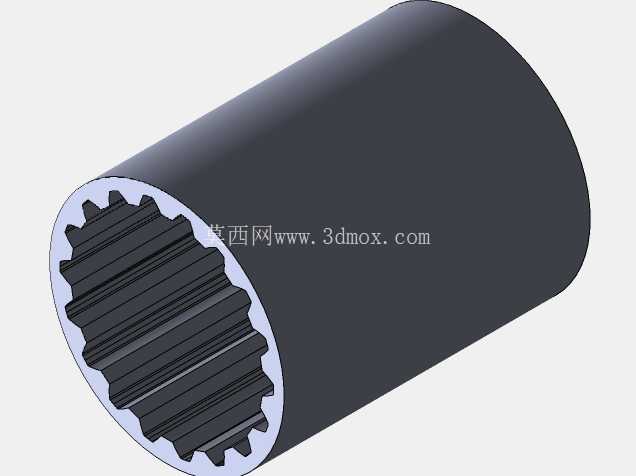

这款结构的光滑轴段部分，主要作用是作为轮毂装配的导向段，装配时轮毂先顺着光滑轴段推入，再对准花键齿滑入配合位置，光滑段的直径尺寸要略小于花键的齿根圆直径，避免装配时出现干涉，同时光滑段的表面粗糙度要控制在合理范围，既不能过于粗糙导致装配划伤，也不需要过高的加工精度徒增成本。花键段的长度需要根据配合轮毂的宽度来确定，要保证轮毂在全行程滑动时，所有齿都能完全啮合，避免出现局部齿受力的情况。

在设备选型匹配时，首先要确认轴系传递的额定扭矩，核算花键齿的挤压强度与剪切强度，确保在最大冲击载荷下齿面不会发生塑性变形，同时要确认安装空间的轴向与径向尺寸，光滑轴段的直径要匹配安装座的轴承内孔尺寸，避免出现轴承无法装配的问题。另外，花键的配合公差选择也很关键，固定连接的花键副可以选择稍紧的过渡配合，保证连接刚性，需要轴向滑动的花键副则要选择间隙配合，保证滑动顺畅同时不会出现过大的回程间隙。

建模时需要注意，花键齿的阵列要严格按照齿数做周向等分，每个齿的齿厚、齿高尺寸要保持一致，同时要在齿根位置添加符合工艺要求的过渡圆角，还原真实加工后的零件形态，光滑轴段与花键段的衔接位置也要做退刀槽设计，方便滚齿加工时刀具退刀，避免加工时出现刀具碰撞的问题。整个零件的基准轴要贯穿所有轴段，保证各个圆柱面、花键齿的同轴度符合设计要求，后续生成工程图时也能直接以基准轴作为尺寸标注基准，符合机械加工的工艺规范。
