SOLIDWORKS竞赛用连杆类机械构件练习模型

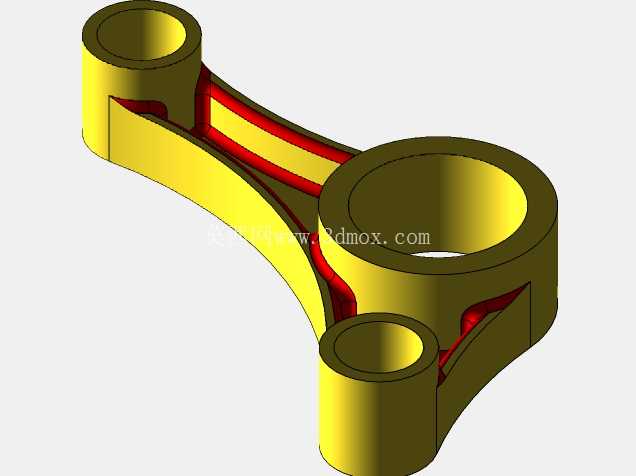

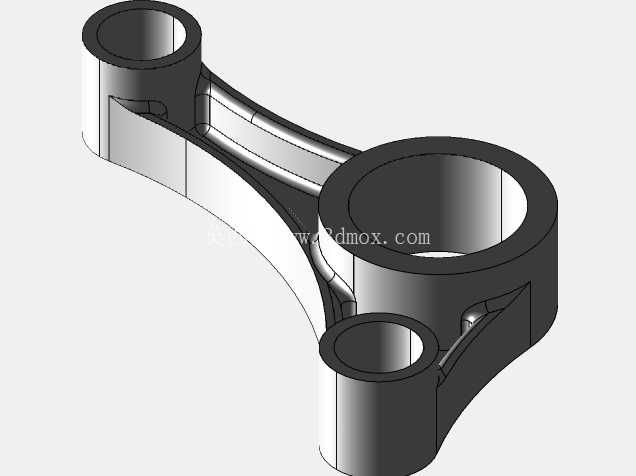

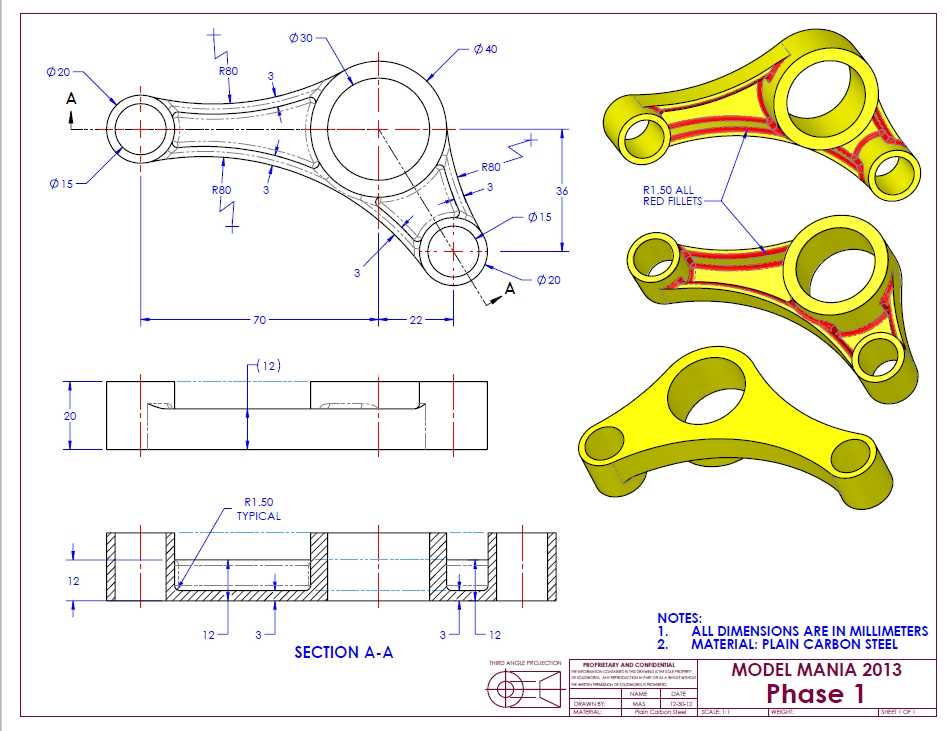

　　该连杆类构件属于机械传动系统中的典型受力连接件，常见于内燃机配气机构、小型动力传输单元、轻工机械往复运动模块中，核心作用是传递铰接点间的动力，将旋转运动转化为指定行程的往复摆动，或是将往复直线运动的动力传递至旋转轴端，在工作过程中需要承受周期性交变拉压载荷，部分工况下还需承受瞬时冲击载荷，因此结构设计阶段对刚度、强度与轻量化的平衡有明确要求。从结构形态来看，该构件设置有三个带同轴通孔的铰接端，不同孔径的铰接端分别对应不同规格的连接销轴，大孔径端通常与动力输出轴的偏心轴颈配合，作为动力输入的铰接支点，两个小孔径端分别对接执行端构件与辅助定位构件，各铰接孔的中心距尺寸直接决定了传动比与摆动行程范围，设计时需要严格控制孔位的形位公差，尤其是平行度与位置度偏差，避免装配后出现运动卡滞、偏磨等问题。

　　构件主体采用变截面肋板结构，在铰接端位置做了局部加厚处理，用于提升孔位周边的承压能力，避免销轴反复挤压造成孔口变形，连接各铰接端的肋板采用弧形过渡设计，既可以降低应力集中系数，避免载荷循环过程中在转角位置萌生疲劳裂纹，也能在保证整体刚度的前提下尽可能去除冗余材料，降低构件自身运动惯量，减少动力传输过程中的惯性损耗。从安装边界来看，各铰接孔的端面均设计有贴合止口，装配时与配套构件的定位端面贴合，保证销轴安装后的同轴度，孔内壁预留有衬套安装余量，实际量产时会压装铜基衬套来提升耐磨性能，降低后期维护更换成本。

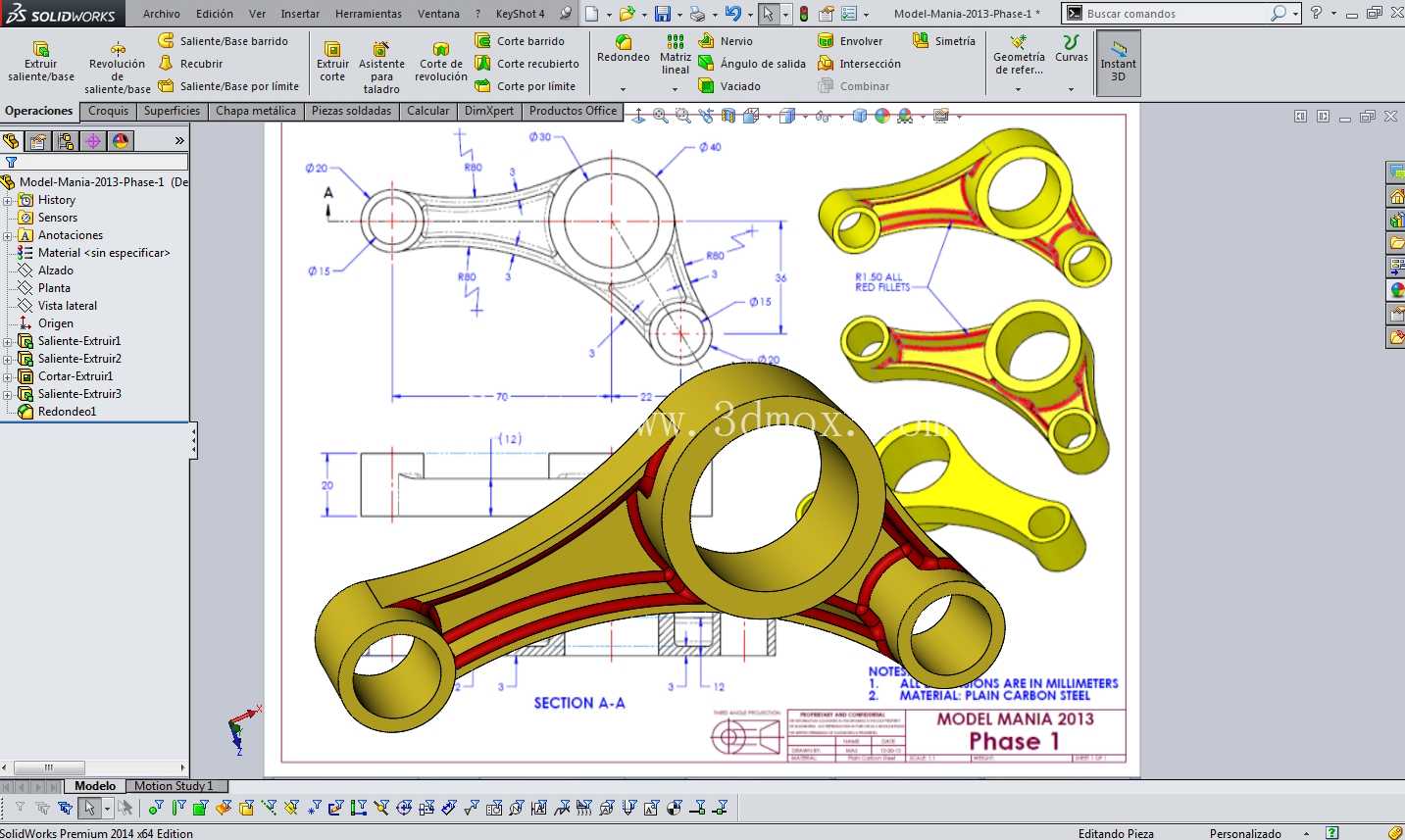

　　建模过程中需要先根据传动行程要求确定三个铰接点的中心位置，绘制各孔的轮廓草图后搭建主体肋板的截面轮廓，通过拉伸、放样等特征生成主体结构，再对各转角位置做圆角过渡处理，最后完成孔位的精修与加强结构的添加，建模时需要注意各特征的父子关系，保证后续修改中心距、孔径等参数时能够快速更新模型，适配不同工况下的参数调整需求。这类连杆构件在实际生产中多采用模锻工艺成型毛坯，再通过机加工完成孔位与端面的精加工，材料选用普通碳素结构钢即可满足多数常规工况的强度要求，部分高速运动场景下会选用合金结构钢并做调质处理，进一步提升构件的抗疲劳性能。

　　在装配验证阶段，需要重点检查各铰接点的运动干涉情况，确认构件在全行程摆动过程中不会与周边的壳体、其他传动构件发生碰撞，同时要核算铰接孔的比压值，确保衬套与销轴的配合面压强在材料允许范围内，避免过早出现磨损失效。
